Veฤพky prehฤพad kotlov do bytovรฉho domu

Partneri sekcie:

Pri vรฝbere by mal poradiลฅ skรบsenรฝ odbornรญk, a to na zรกklade obhliadky budovy. Vรฝber kotla zรกvisรญ od naprojektovanรฝch tepelnรฝch strรกt. Tie by sa vลกak mali najmรค v starรฝch bytovรฝch domoch znovu prepoฤรญtaลฅ. Zohฤพadniลฅ tieลพ treba veฤพkosลฅ vykurovanรฉho priestoru, koฤพko osรดb v bytovom dome ลพije, akรฝ typ priestorov sa bude vykurovaลฅ a ฤi treba rieลกiลฅ aj dodรกvku teplej vody.

03Kotly
04Kotly
01Kotly
06Kotly
07Kotly
08Kotly
09Kotly
10Kotly

Zรกvesnรฉ plynovรฉ kondenzaฤnรฉ kotly

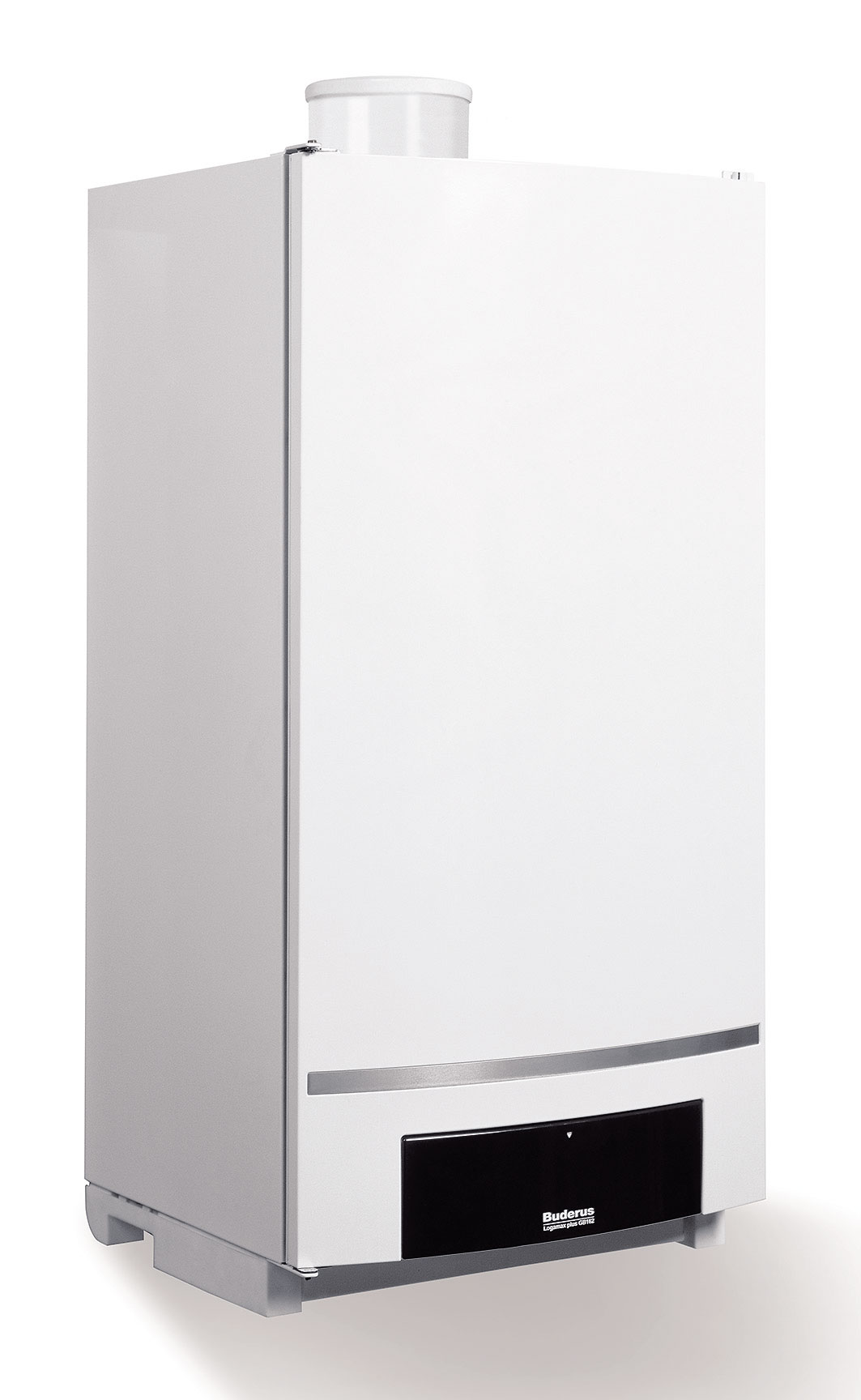

Buderus Logamax plus GB162

Zรกkladnรฉ vlastnosti
Zรกvesnรฝ plynovรฝ kondenzaฤnรฝ kotol
Vรฝkonovรฉ rady: 65, 80, 100 kW
Moลพnosลฅ zapojenia do kaskรกdy, kaskรกda od vรฝroby aลพ do 800 kW
Plocha potrebnรก pri 400 kW: len 1 m2
Stupeลˆ vyuลพitia kotla: aลพ 110 %
Novรฝ koncept regulรกcie EMS plus โ€“ รบspora energie, jednoduchรฉ ovlรกdanie
Kompaktnรฝ robustnรฝ vรฝmennรญk tepla โ€“ malรฉ rozmery, vysokรฝ vรฝkon
Regulรกcia riadi kaskรกdu 8 kotlov a viac ako 50 vykurovacรญch okruhov

Charakteristika
Zรกvesnรฝ plynovรฝ kondenzaฤnรฝ kotol Logamax plus GB162 sa vyznaฤuje malรฝmi rozmermi a jednoduchou konลกtrukciou. Kaskรกdou maximรกlne 8 kotlov na spoloฤnom rรกme je moลพnรฉ vykurovaลฅ obytnรฉ aj priemyselnรฉ objekty s maximรกlnym vรฝkonom aลพ 800 kW. Vรฝmennรญk tepla je vyrobenรฝ zo zliatiny hlinรญka a kremรญka โ€“ materiรกlu s vรฝnimoฤnou tepelnou vodivosลฅou. Rebrovanรฉ trubice vnรบtri vรฝmennรญka sรบ zuลกฤพachtenรฉ technolรณgiou ALU plus โ€“ jemnou polymerizaฤnou vrstvou, zabraลˆujรบcou nรกnosu usadenรญn pri spaฤพovanรญ. Tรฝm klesรก nรกroฤnosลฅ na รบdrลพbu a ฤistenie. Celรก koncepcia kotla umoลพลˆuje jednoduchรบ a rรฝchlu montรกลพ a รบdrลพbu. Ekvitermnรก regulรกcia dokรกลพe efektรญvne riadiลฅ kaskรกdu osem kotlov a viac ako pรคลฅdesiat vykurovacรญch okruhov.

www.buderus.sk

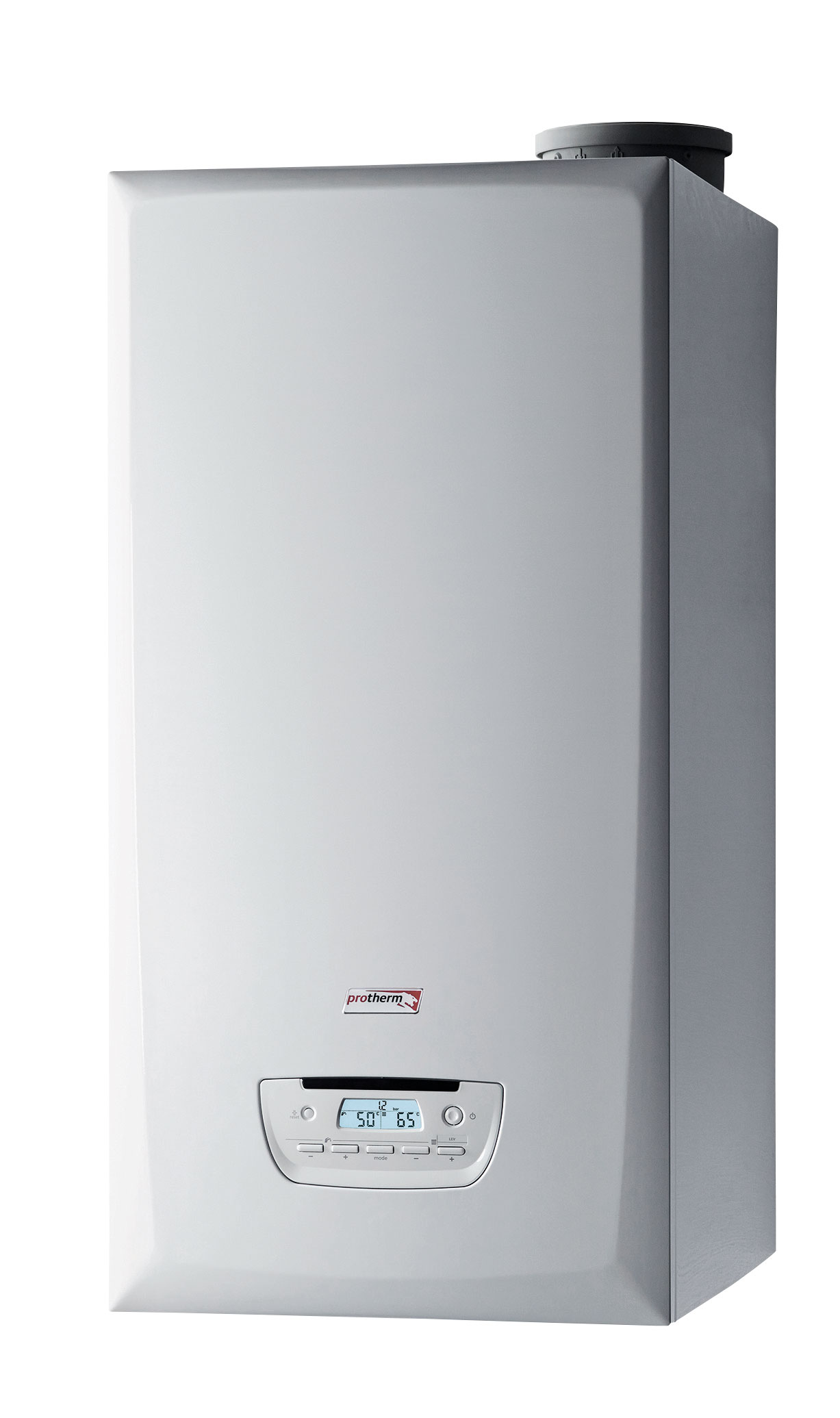

Protherm Lev 80 โ€“ 120 KKO

Zรกkladnรฉ vlastnosti
Kondenzaฤnรฝ zรกvesnรฝ kotol do kaskรกd
Vรฝkonovรฉ rady: 80 kW, 100 kW a 120 kW
Prevรกdzka na zemnรฝ plyn
Tepelnรฝ vรฝmennรญk z nehrdzavejรบcej ocele
Veฤพkรฝ modulaฤnรฝ rozsah vรฝkonu โ€“ jemnejลกia regulรกcia vรฝkonu kaskรกdy
Stupeลˆ vyuลพitia tepla: aลพ 108 %
Moลพnosลฅ inลกtalรกcie aj vo vyลกลกรญch budovรกch vฤaka pouลพitiu dlhรฉho dymovodu
Moลพnosลฅ integrรกcie do systรฉmov so solรกrnymi zostavami
K dispozรญcii je hydraulickรฉ prรญsluลกenstvo a dymovody
Nรญzka spotreba energie v pohotovostnom reลพime

Charakteristika
Zรกvesnรฉ kondenzaฤnรฉ vysokoรบฤinnรฉ kotly s veฤพkรฝmi vรฝkonmi z radu Lev KKO mรดลพu byลฅ sรบฤasลฅou flexibilnรฝch centralizovanรฝch vykurovacรญch systรฉmov, ktorรฉ vyhovujรบ poลพiadavkรกm na รบฤinnosลฅ. Pouลพรญvajรบ sa v zapojenรญ do kaskรกdy, priฤom mรดลพu byลฅ zapojenรฉ dva alebo tri kotly, takลพe sa dรก dosiahnuลฅ vรฝkon kaskรกdy od 160 aลพ do 360 kW. Vฤaka kompaktnej konลกtrukcii a nรญzkej hmotnosti ich moลพno inลกtalovaลฅ nielen do priestorov s ลฅaลพkรฝm prรญstupom, ale aj do komerฤnรฝch alebo obytnรฝch budov s veฤพkou vรฝลกkou, a to bez ohฤพadu na to, ฤi ide o renovovanรฉ budovy alebo novostavby. Kotly sa zapรกjajรบ do kaskรกdy pomocou inลกtalaฤnรฉho rรกmu a hydraulickej konzoly, takลพe nie je potrebnรฉ ลพiadne vล•tanie ani pripevลˆovanie na stenu. Pridanรญm externรฉho zรกsobnรญka sa dรก vyrieลกiลฅ aj poลพiadavka na dodรกvku teplej vody. Riadenie celej kaskรกdy a vykurovacรญch okruhov zabezpeฤuje kaskรกdovรฝ regulรกtor, ktorรฝ riadi jednak vykurovacรญ systรฉm v ekvitermnom reลพime, ale aj prรญpravu teplej vody v externom zรกsobnรญku.

www.protherm.sk

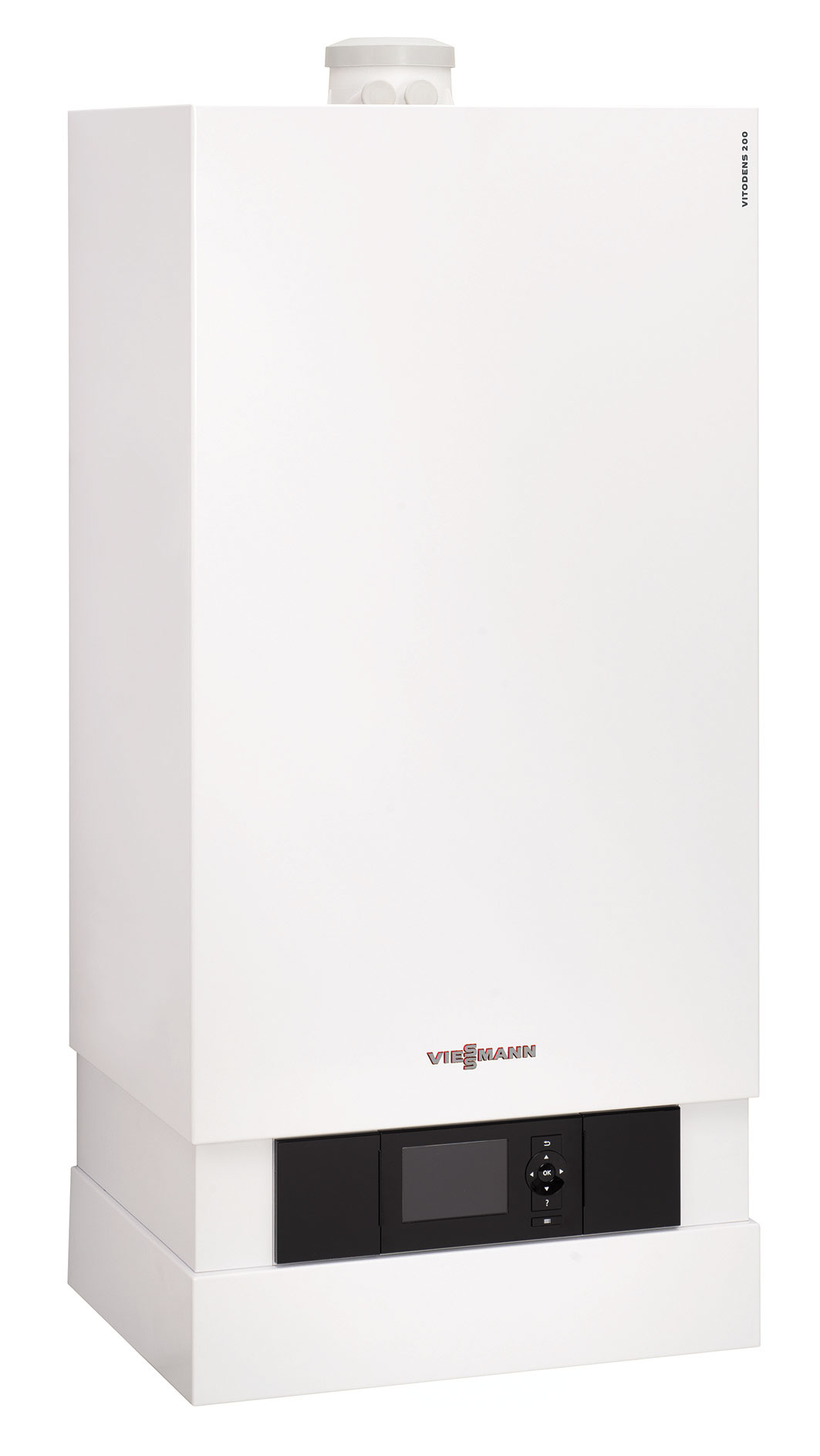

Viessmann Vitodens 200-W

Zรกkladnรฉ vlastnosti
Kondenzaฤnรฝ zรกvesnรฝ kotol do kaskรกd
Vรฝkonovรฝ rad: 150 kW
Prevรกdzka na zemnรฝ plyn
Kapacita kaskรกdy: od 150 do 900 kW
Tepelnรฝ vรฝmennรญk z uลกฤพachtilej ocele
Modulovanรฝ valcovรฝ horรกk
Stupeลˆ vyuลพitia tepla: aลพ 109 %
Regulรกcia spaฤพovania
Tichรก prevรกdzka vฤaka nรญzkym otรกฤkam ventilรกtora
Ekvitermne riadenรก prevรกdzka

Charakteristika
Kondenzaฤnรฉ nรกstennรฉ kotly Vitodens 200-W do 150 kW sรบ vhodnรฉ na pouลพitie v domoch s viacerรฝmi rodinami, v radovรฝch domoch, v priemyselnรฝch stavbรกch, kancelรกrskych budovรกch a vo verejnรฝch zariadeniach. Zapojiลฅ moลพno jeden kotol s vรฝkonom aลพ 150 kW alebo osem kotlov do kaskรกdy s vykurovacรญm vรฝkonom 900 kW. Kaskรกdovรก regulรกcia prepรกja kotly do jednej vykurovacej sรบstavy. Vรฝkon kotlov sa pritom prispรดsobuje automaticky potrebe tepla, takลพe buฤ pracuje len jeden kotol modulovane, alebo vลกetkรฝch osem. Na vรฝstavbu kaskรกdovรฉho systรฉmu sa pouลพรญva vzรกjomne zladenรก systรฉmovรก technika โ€“ regulรกcia, tepelne izolovanรฉ hydraulickรฉ kaskรกdy a spoloฤnรฝ odvod spalรญn. Inลกtalovaลฅ sa mรดลพu v rade a do bloku s montรกลพnym rรกmom.

www.viessmann.sk

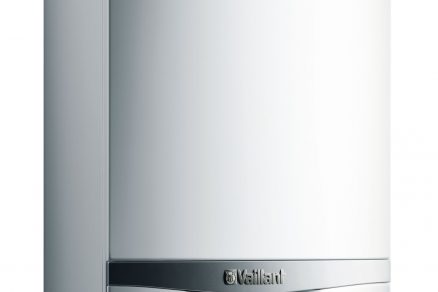

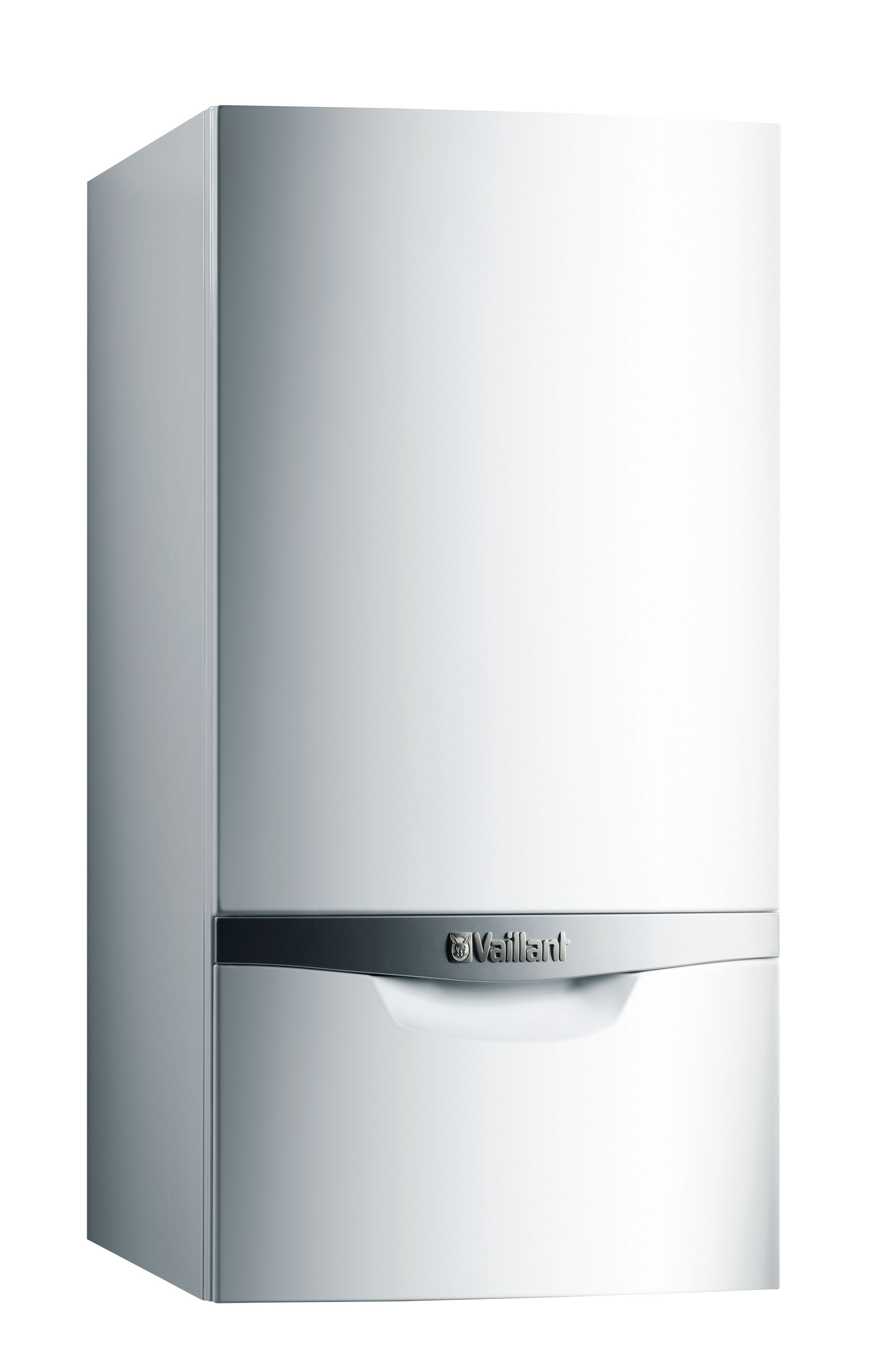

Vaillant ecoTEC plus VU 80 โ€“ 120 kW

Zรกkladnรฉ vlastnosti
Kondenzaฤnรฝ zรกvesnรฝ kotol do kaskรกd
Vรฝkonovรฉ rady: 80, 100 a 120 kW
Prevรกdzka na zemnรฝ plyn
Tepelnรฝ vรฝmennรญk z nehrdzavejรบcej ocele
Kapacita kaskรกdy: od 160 kW do 720 kW
Stupeลˆ vyuลพitia tepla: 98 aลพ 110 %
Vysokoรบฤinnรฉ zmieลกavanie plynu a vzduchu
Moลพnosลฅ kombinรกcie so solรกrnym systรฉmom
Diagnostickรฝ systรฉm DIA s podsvietenรฝm textovรฝm displejom

Charakteristika
Zรกvesnรฝ kondenzaฤnรฝ kotol na vykurovanie na zemnรฝ plyn s certifikovanou sรบstavou odkรบrenia a moลพnosลฅou zapojenia do kaskรกdy s pripojovacรญm prรญsluลกenstvom. Kompaktnรฉ kaskรกdovรฉ kotly sรบ vhodnรฝm rieลกenรญm pri modernizรกcii vykurovacรญch systรฉmov v bytovรฝch domoch, verejnรฝch budovรกch a komerฤnรฝch priestoroch. Kaskรกda tvorenรก ลกiestimi kotlami ecoTEC plus mรดลพe zabezpeฤiลฅ celkovรฝ vรฝkon 720 kW. Ide o jednoduchรฝ modulรกrny systรฉm. Jednotky sa dajรบ namontovaลฅ buฤ do jednรฉho radu, alebo do dvoch radov (chrbtom k sebe). Prevรกdzku vykurovacieho systรฉmu monitoruje a riadi digitรกlny systรฉm. Elektronicky riadenรฉ vysokoรบฤinnรฉ ฤerpadlo ลกetrรญ elektrickou energiou. Prevรกdzka mรดลพe byลฅ zรกvislรก od vzduchu z miestnosti (typ B), ale aj nezรกvislรก (typ C) s certifikovanรฝm systรฉmom odvodu spalรญn. Moลพno ich kombinovaลฅ so solรกrnym systรฉmom.

www.vaillant.sk

Stacionรกrne plynovรฉ kondenzaฤnรฉ kotly

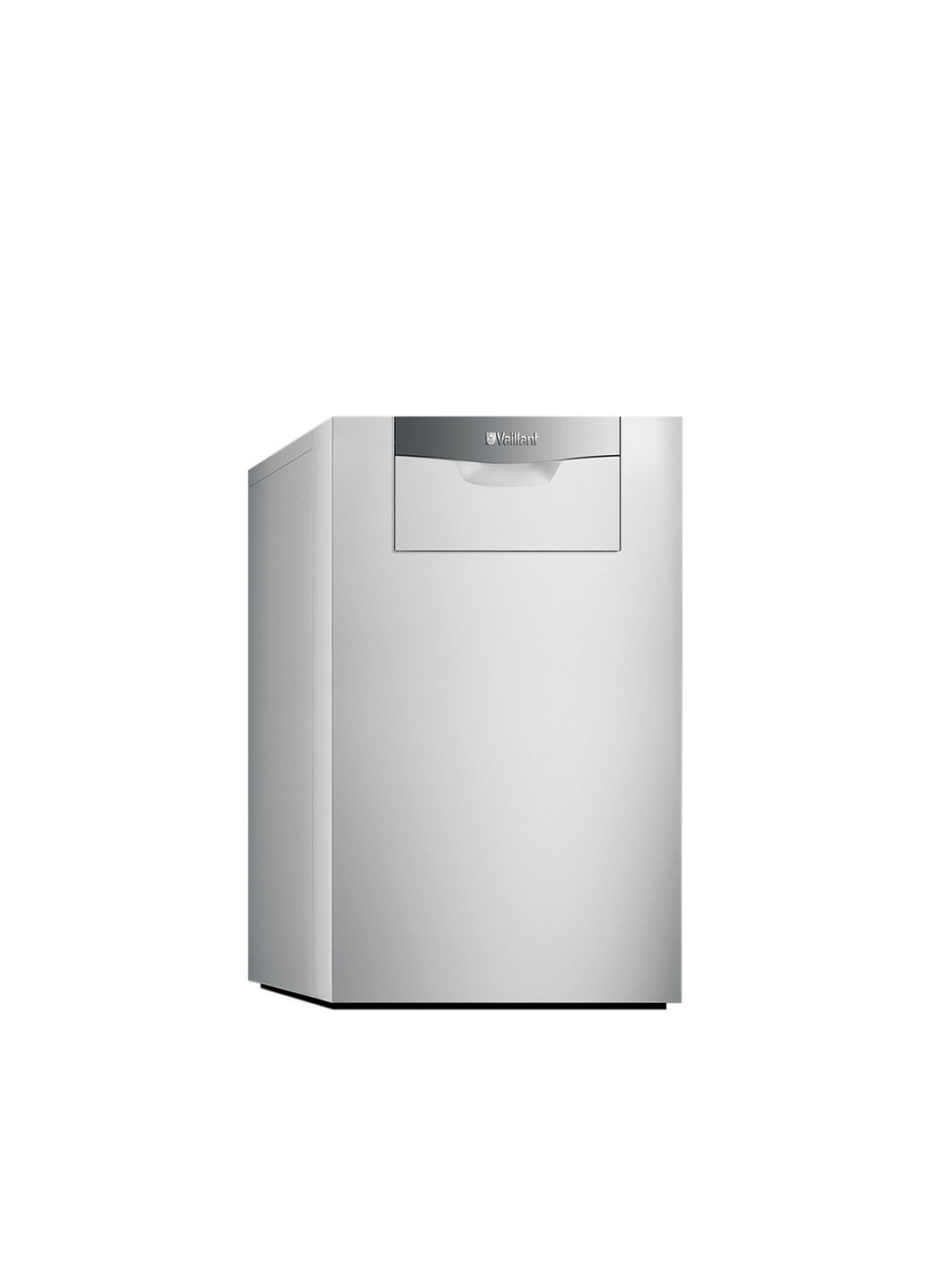

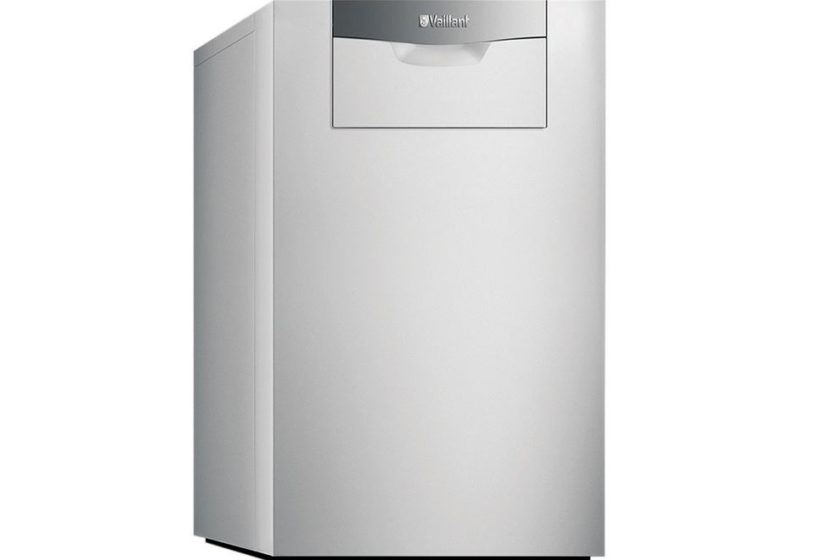

Vaillant ecoCraft exlusive

Zรกkladnรฉ vlastnosti
Stacionรกrny plynovรฝ kondenzaฤnรฝ kotol
Zapojenie aj do kaskรกdy
Vรฝkonovรฉ rady: 80, 120, 160, 200, 240 a 280 kW
Prevรกdzka na zemnรฝ plyn
Nรญzka hmotnosลฅ umoลพลˆuje vyuลพiลฅ kotol aj ako streลกnรบ vykurovaciu centrรกlu
Veฤพkรฝ rozsah modulรกcie
Nรญzka teplota spalรญn a vysokรก teplota rosnรฉho bodu
Vysokรก normovanรก รบฤinnosลฅ: aลพ 110 %
Tepelne izolovanรฝ vรฝmennรญk tepla

Charakteristika
Stacionรกrny plynovรฝ kondenzaฤnรฝ kotol na vykurovanie s modulรกciou v ลกiestich vรฝkonovรฝch vyhotoveniach s vรฝkonom od 80 do 280 kW. Rozsah modulรกcie vรฝkonu 17 aลพ 100 % umoลพลˆuje optimรกlne prispรดsobenie aktuรกlnej potrebe tepla. Vhodnรฝ do novostavieb a pri rekonลกtrukciรกch viacgeneraฤnรฝch domov, ako aj do komerฤnรฝch budov. Urฤenรฝ na vykurovanie a prรญpravu teplej vody (v kombinรกcii s nepriamohrievanรฝmi zรกsobnรญkmi), na podlahovรฉ a radiรกtorovรฉ vykurovanie. Prevรกdzka je nezรกvislรก alebo zรกvislรก od objemu miestnosti podฤพa spรดsobu prรญvodu spaฤพovacieho vzduchu. Nรญzka teplota spalรญn a vysokรก teplota rosnรฉho bodu zaisลฅujรบ optimรกlne vyuลพitie energie. Vysokรก รบฤinnosลฅ, nรญzka tlakovรก strata a nรญzke riziko zablokovania neฤistotami zo systรฉmu zvรคฤลกenรญm prietokovรฝch profilov. Moลพnosลฅ spรกjania do kaskรกd.

www.vaillant.sk

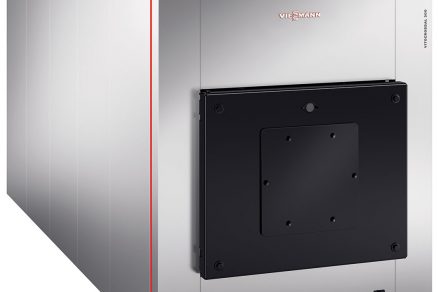

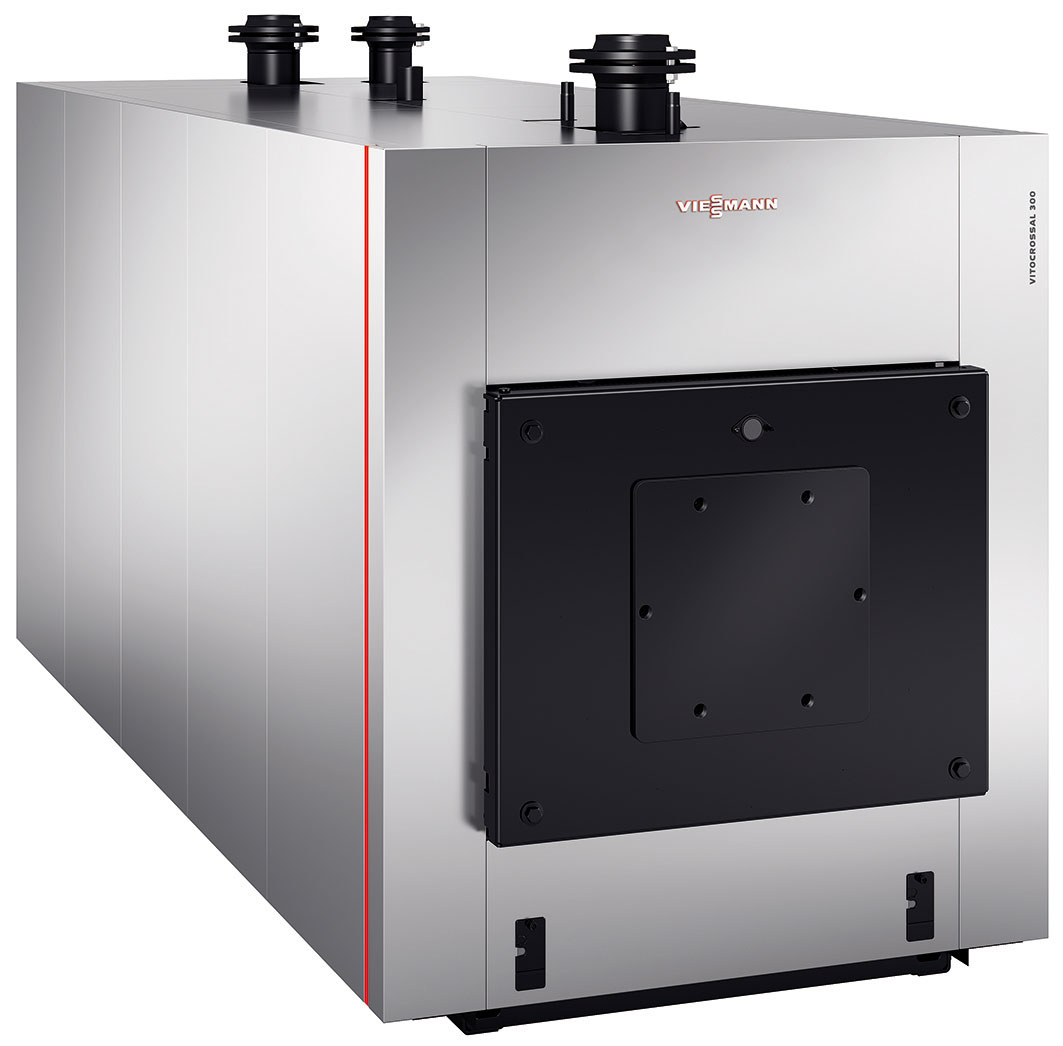

Viessmann Vitocrossal 300

Zรกkladnรฉ vlastnosti
Stacionรกrny plynovรฝ kondenzaฤnรฝ kotol
Vรฝkon: 87 aลพ 1 400 kW
Stupeลˆ vyuลพitia tepla: aลพ 109 %
Vysokรก prevรกdzkovรก bezpeฤnosลฅ a dlhรก ลพivotnosลฅ vฤaka vรฝhrevnej ploche z uลกฤพachtilej nehrdzavejรบcej ocele
Vysokoรบฤinnรฝ prenos tepla a vysokรก miera kondenzรกcie
Samoฤistiaci รบฤinok vฤaka hladkej vรฝhrevnej ploche z uลกฤพachtilej ocele
Delenรฉ vyhotovenie
Dve hrdlรก na spiatoฤku โ€“ zabezpeฤujรบ pripojenie optimalizovanรฉ na vyuลพitie kondenzaฤnรฉho รบฤinku
Prรญpustnรฝ prevรกdzkovรฝ tlak do 1 400 kW: 6 bar

Charakteristika
Stacionรกrny kondenzaฤnรฝ plynovรฝ kotol Vitocrossal 300 s vรฝkonom od 87 do 1 400 kW vhodnรฝ do bytovรฝch domov (pre viacero rodรญn) a na diaฤพkovรฉ vykurovanie verejnรฝch ฤi komerฤnรฝch budov. Vysokoรบฤinnรฝ prenos tepla prostrednรญctvom vรฝhrevnรฝch plรดch. Druhรฉ hrdlo spiatoฤky umoลพลˆuje pripojenie, ktorรฉ je optimรกlne na vyuลพitie kondenzaฤnรฉho รบฤinku. Prevรกdzku vykurovacieho systรฉmu riadi digitรกlny regulaฤnรฝ systรฉm. Spaฤพovacรญ priestor z uลกฤพachtilej nehrdzavejรบcej ocele, sรกlavรฝ horรกk do vรฝkonu 635 kW, vysokoรบฤinnรก tepelnรก izolรกcia.

www.viessmann.sk

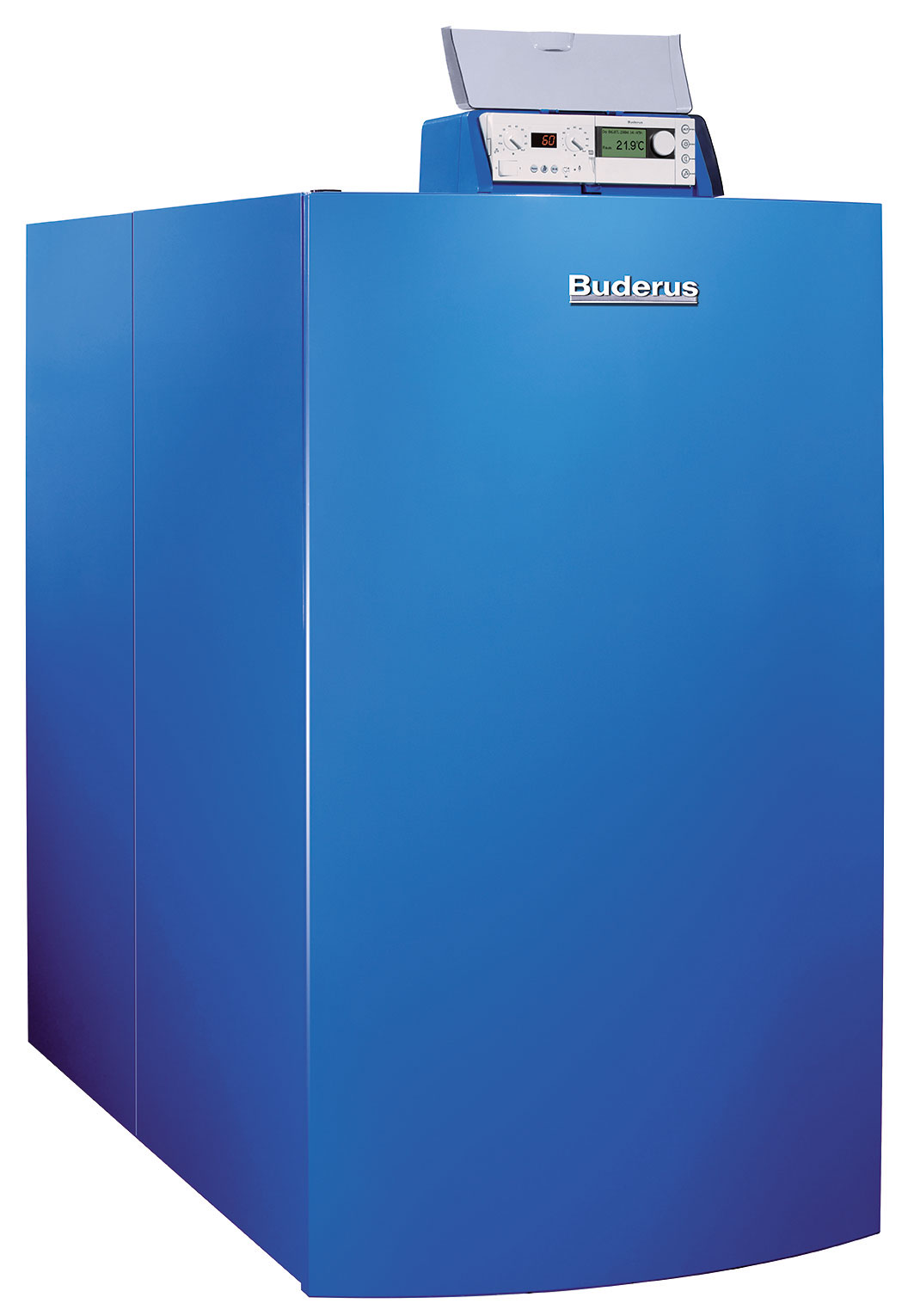

Buderus Logano GB312/GB402

Zรกkladnรฉ vlastnosti
Kompaktnรฝ stacionรกrny plynovรฝ kondenzaฤnรฝ kotol so zabudovanรฝm horรกkom
Vรฝkonovรฉ rady: 90, 120, 160, 200, 240, a 280 pre rad GB312 a 320, 395, 470, 545 a 620 kW pre rad GB 402
Stupeลˆ vyuลพitia kotla: aลพ 110 %
Modulaฤnรฝ plynovรฝ predzmieลกavacรญ horรกk, ktorรฝ zaruฤuje tichรบ prevรกdzku
Hlinรญkovรฝ vรฝmennรญk tepla a tepelne izolovanรฝ blok kotla
Inteligentnรก reguรกcia riadi maximรกlne 8 kotlov v kaskรกde (takmer 5 000 kW)
Moลพnosลฅ mechanickรฉho ฤistenia vykurovacรญch plรดch
Voliteฤพnรก prevรกdzka nezรกvislรก od vzduchu v priestore
Moลพnosลฅ osadenia neutralizaฤnรฉho zariadenia pod kryt

Charakteristika
Stacionรกrny plynovรฝ kondenzaฤnรฝ kotol Logano plus GB312/GB402 je vhodnรฝ pre vลกetky vykurovacie systรฉmy podฤพa EN 12828. Je urฤenรฝ na vykurovanie priestorov a prรญpravu teplej vody v obytnรฝch domoch, komunรกlnych a priemyselnรฝch budovรกch. Vรฝmennรญk tepla je ฤพahkรฝ blok z hlinรญkovo-kremรญkovej zliatiny. Vฤaka modulaฤnรฉmu plynovรฉmu predzmieลกavaciemu horรกku sa dosahujรบ nรญzke emisnรฉ hodnoty a tichรก prevรกdzka. Rozsah modulรกcie 1 : 5 umoลพลˆuje optimรกlne prispรดsobenie zariadenia potrebnรฉmu vykurovaciemu vรฝkonu. Prรญdavnรฉ hrdlo na nasรกvanie vzduchu predstavuje spรดsob, ako realizovaลฅ prevรกdzku nezรกvisle od vzduchu v priestore. Vฤaka optimalizovanรฝm vykurovacรญm plochรกm a cielenรฉmu vedeniu vody sa dosahuje vysokรฝ normovanรฝ stupeลˆ vyuลพitia.

www.buderus.sk

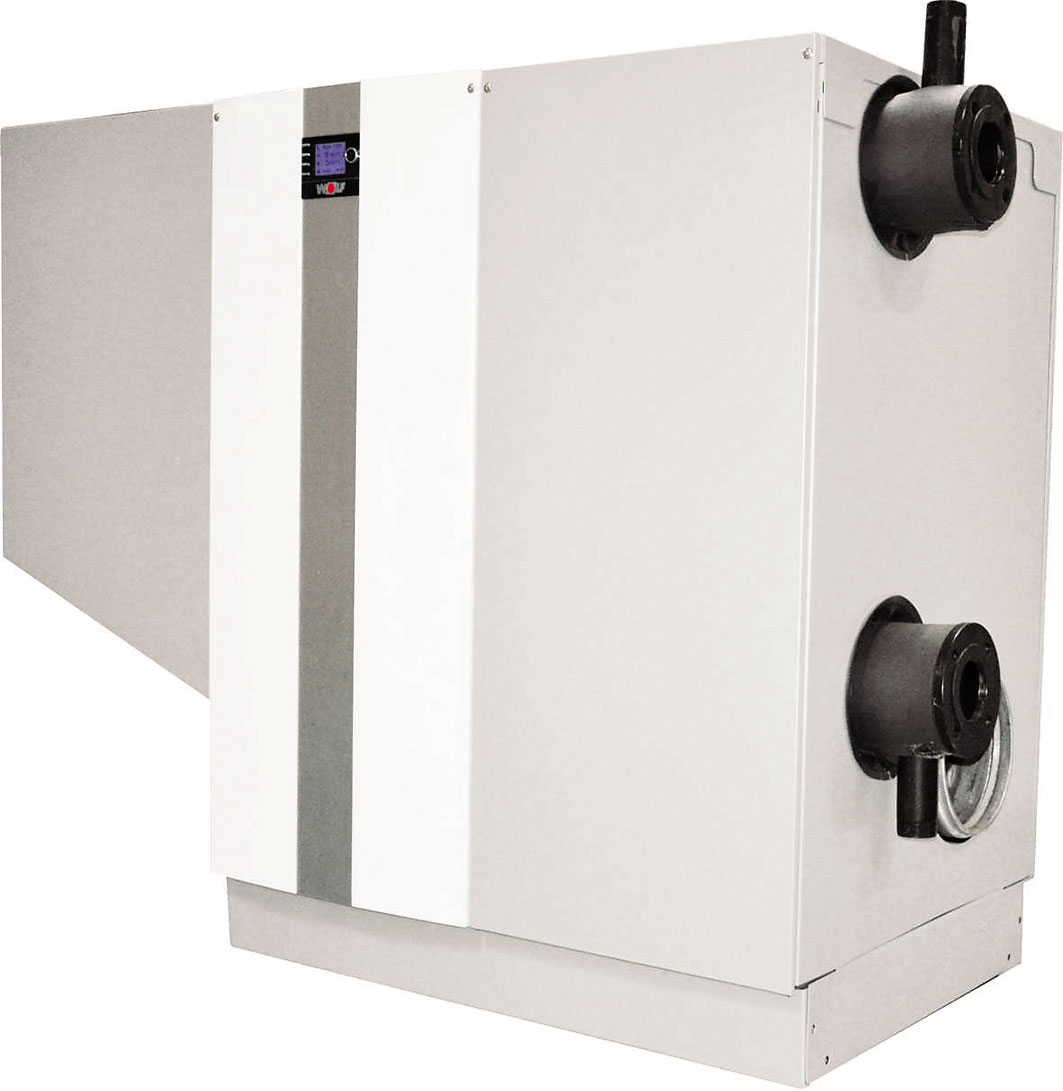

Wolf MGK-2

Zรกkladnรฉ vlastnosti
Stacionรกrny plynovรฝ kondenzaฤnรฝ kotol
Vรฝkon: 58 aลพ 627 kW
Moลพnosลฅ zapojenia do kaskรกdy
(4 kotly, vรฝkonovรฝ rozsah do 2 500 kW)
Stupeลˆ vyuลพitia tepla: 99 aลพ 110 %
Dรก sa kombinovaลฅ s ovlรกdacรญm modulom BM-2 alebo zobrazovacรญm modulom AM
Kompaktnรฉ rozmery, minimรกlna ลกรญrka kotla umoลพลˆuje prepravu cez dvere ลกirokรฉ 800 mm
ฤฝahkรฝ prรญstup pri nastavovanรญ a รบdrลพbe po zloลพenรญ krytu
Vรฝmennรญk tepla zo zliatiny hlinรญka a kremรญka s kompletnou tepelnou izolรกciou
Kotol sa dodรกva zmontovanรฝ vrรกtane izolรกcie a plรกลกลฅa
Spaฤพovanie s veฤพmi nรญzkym obsahom ลกkodlivรญn v spalinรกch

Charakteristika
Plynovรฝ kondenzaฤnรฝ kotol MGK-2 s modulovanรฝm spaฤพovanรญm vo vรฝkonovom rozsahu od 17 do 100% urฤenรฝ na prevรกdzku zรกvislรบ alebo nezรกvislรบ od vzduchu v miestnosti. Plynovรฝ kondenzaฤnรฝ kotol na vykurovanie a ohrev vody. ล tyri veฤพkosti kotla s vรฝkonovรฝm rozsahom 58 aลพ 627 kW. Regulรกcia teplotnรฉho spรกdu pomocou modulรกcie externรฉho kotlovรฉho ฤerpadla, ฤรญm sa optimalizuje vyuลพรญvanie kondenzรกcie kotla a minimalizuje spotreba energie kotlovรฉho ฤerpadla vykurovacieho okruhu. Kotol sa dรก prepraviลฅ a inลกtalovaลฅ aj do stiesnenรฝch priestorov, lebo sa dรก rozloลพiลฅ na horรกk a vรฝmennรญk tepla. Zapojenie ลกtyroch kondenzaฤnรฝch kotlov do kaskรกdy umoลพลˆuje dosiahnuลฅ vรฝkon do 2 500 kW. Zvyลกovanie teploty spiatoฤky alebo zabezpeฤenie minimรกlneho prietoku vykurovacej vody nie je potrebnรฉ.

www.wolfsr.sk

Tepelnรฉ ฤerpadlรก

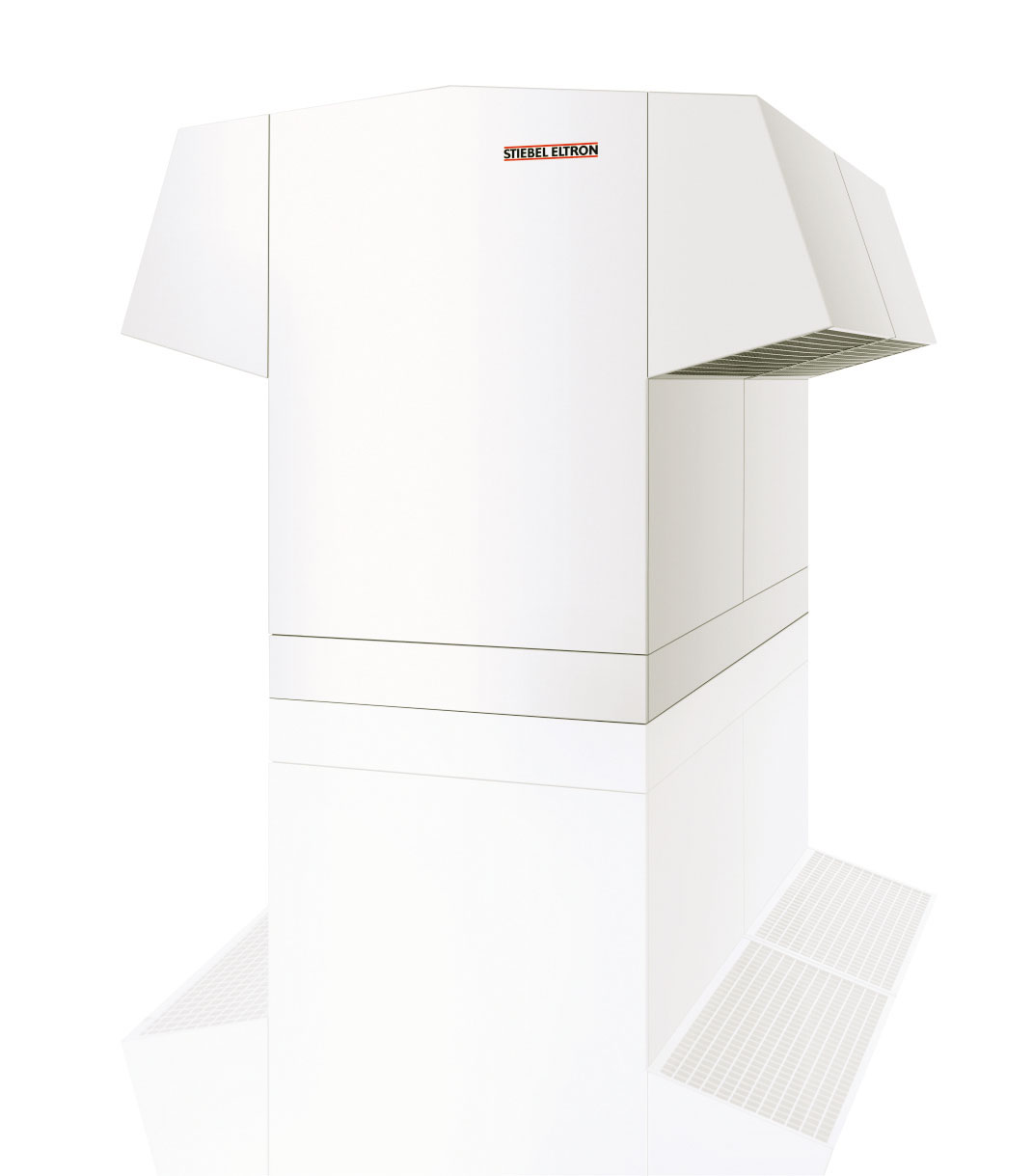

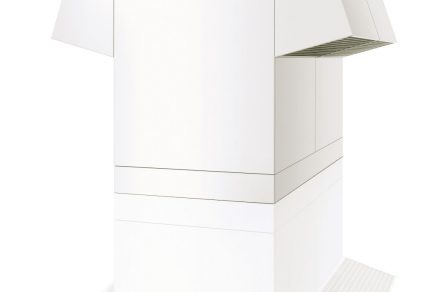

Stiebel Eltron WPL 34 โ€“ 57

Zรกkladnรฉ vlastnosti
Tepelnรฉ ฤerpadlo vzduch/voda
Vykurovacรญ vรฝkon: WPL 34 โ€“ 18,32 kW*, WPL 47 โ€“ 24,82 kW*, WPL 57 โ€“ 29,92 kW* (*A2/W35)
Elektronickรฝ expanznรฝ ventil na optimalizรกciu vykurovacieho vรฝkonu podฤพa potreby tepla
Nรญzka konลกtrukฤnรก vรฝลกka (1,5 m)
Vhodnรฉ na zapojenie do kaskรกdy na zvรฝลกenie vรฝkonu
Pouลพitie v rozsahu teplรดt vonkajลกieho vzduchu: +40 aลพ โ€“20 ยฐC
Teplota vykurovacej vody: aลพ +60 ยฐC
Integrovanรฝ meraฤ mnoลพstva tepla a elektromer

Charakteristika
Tepelnรฉ ฤerpadlรก Stiebel Eltron WPL 34 โ€“ 57 sรบ urฤenรฉ na vykurovanie a prรญpravu teplej vody. Vyrรกbajรบ sa vo โ€žvonkajลกomโ€œ vyhotovenรญ (vhodnรฉ na umiestnenie do exteriรฉru). Agregรกt je vybavenรฝ hermetickรฝm kompresorom s obmedzovaฤom rozbehovรฉho prรบdu, kondenzรกtorom, vรฝparnรญkom, bezpeฤnostnรฝmi prvkami (kontrola vysokรฉho a nรญzkeho tlaku) a protinรกmrazovou ochranou. Elektronicky riadenรฝ expanznรฝ ventil sa starรก o optimalizovanรฝ vykurovacรญ faktor. Antikorรณzny povrch oplรกลกtenia. Tepelnรฉ ฤerpadlo pracuje s ekologicky neลกkodnรฝm chladivom R 407C.

www.stiebel-eltron.sk

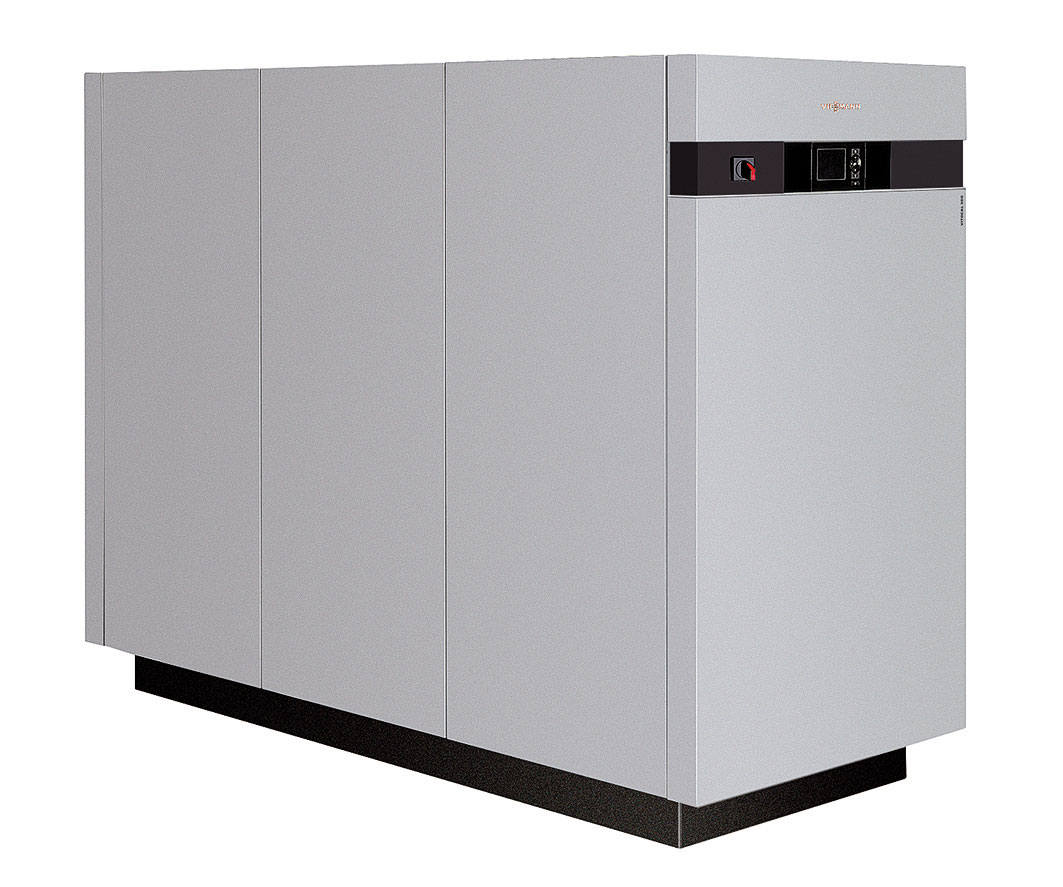

Viessmann Vitocal 300-G Pr

Zรกkladnรฉ vlastnosti
Tepelnรฉ ฤerpadlo soฤพanka/voda
Vykurovacรญ vรฝkon 89 aลพ 240 kW
Riadiaci systรฉm chladiaceho okruhu RCD s elektronickรฝm expanznรฝm ventilom pre najvyลกลกiu รบฤinnosลฅ v kaลพdom prevรกdzkovom bode
Moลพnosลฅ aktรญvneho chladenia
Vhodnรฉ na zapojenie do kaskรกdy s celkovรฝm vรฝkonom aลพ 1 200 kW
Dostupnรฉ aj vo verzii voda/voda s vรฝkonom 112 aลพ 290 kW
Teplota vykurovacej vody: aลพ +60 ยฐC

Charakteristika
Tepelnรฉ ฤerpadlรก Viessmann Vitocal 300-G Pro sรบ urฤenรฉ na vykurovanie vรคฤลกรญch objektov. Uลพ z vรฝroby sรบ vybavenรฉ vลกetkรฝmi elektrickรฝmi bezpeฤnostnรฝmi prvkami, ฤo skracuje montรกลพny ฤas a zniลพuje investiฤnรฉ nรกklady. Regulaฤnรฝ systรฉm chladiaceho okruhu RCD s elektronickรฝm expanznรฝm ventilom zaisลฅuje vysokรฉ vรฝkonovรฉ ฤรญsla vo vลกetkรฝch prevรกdzkovรฝch bodoch. Regulaฤnรก technika umoลพลˆuje komunikรกciu cez internet, ako aj prostrednรญctvom smartfรณnov. Vฤaka kompaktnรฝm rozmerom a plne hermetickรฉmu vyhotoveniu sa dajรบ inลกtalovaลฅ aj do menลกรญch miestnostรญ. Vo verzii voda/voda s integrovanรฝm rรบrkovรฝm vรฝmennรญkom na jednoduchรฉ ฤistenie a obzvlรกลกลฅ bezpeฤnรบ prevรกdzku.

www.viessmann.sk

Text: Andrea Dingovรก v spoluprรกci s jednotlivรฝmi firmami
FOTO: Buderus, Protherm, Vaillant, Viessmann, Wolf

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Sprรกva budov.
