Viacรบฤelovรก ลกportovรก hala Skalka

Partneri sekcie:

Vรฝstavba viacรบฤelovej ลกportovej haly na Skalke โ€“ vย  krรกsnej aย ฤistej prรญrode Kremnickรฝch vrchov โ€“ postavila pred projektantov vykurovania รบlohu navrhnรบลฅ zdroj tepla tak, aby spฤบลˆal vลกetky poลพiadavky nielen zย hฤพadiska zabezpeฤenia tepelnรฉho komfortu aย ekonomickej prevรกdzky, ale aj zย hฤพadiska udrลพania kvality ลพivotnรฉho prostredia. Zvolenรฝ variant kotlov na biomasu predstavuje ฤalลกรญ zaujรญmavรฝ projekt vyuลพitia tohto obnoviteฤพnรฉho zdroja.

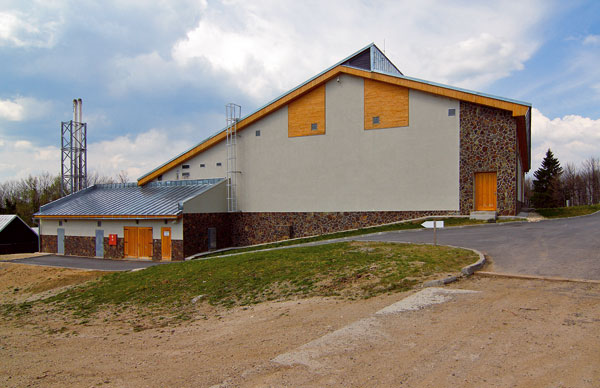

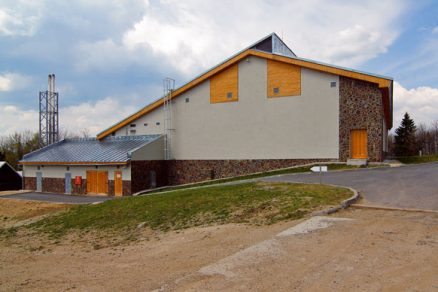

Vytvoriลฅ rekreaฤnรฝ komplex nadregionรกlneho charakteru postupnรฝm prepojenรญm dvoch vรฝznamnรฝch slovenskรฝch rekreaฤnรฝch stredรญsk โ€“ kremnickej Skalky aย banskobystrickรฝch Krรกlikov patrรญ medzi dlhodobรฉ ambรญcie Banskej Bystrice. Vรฝznamnรฉ kroky vย napฤบลˆanรญ tejto vรญzie podnikรก aj Kremnica, ktorรก zaฤala pribliลพne pred tromi rokmi realizovaลฅ novรฉ rekreaฤnรฉ centrum pri lyลพiarskom stredisku Skalka. Minulรฝ rok sa vย ลˆom ukonฤila vรฝstavba prvรฝch dvoch objektov โ€“ viacรบฤelovej haly aย apartmรกnovรฉho domu.

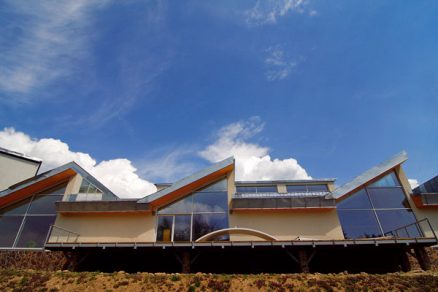

Viacรบฤelovรก hala na aktรญvny aj pasรญvny relax pozostรกva zย tenisovej haly, fitnescentra, telocviฤne, squashovรฝch ihrรญsk aย wellnessu, ktorรฝ je urฤenรฝ pre pribliลพne 72 hostรญ. Sรบฤasลฅou wellnessu je veฤพkรฝ โ€“ 24 metrov dlhรฝ rekreaฤnรฝ bazรฉn, ktorรฝ dopฤบลˆajรบ dva menลกie bazรฉny. Na viacรบฤelovรบ halu sa napรกja apartmรกnovรฝ komplex Arรฉna, vย ktorom sa vykurovanie zabezpeฤuje elektrickรฝmi konvektormi, priฤom hlavnรฉ nosnรฉ steny apartmรกnov sรบ pre lepลกiu energetickรบ efektรญvnosลฅ zateplenรฉ aj zย vnรบtornej strany.

Pri realizรกcii vykurovania viacรบฤelovej ลกportovej haly bolo hlavnรฝm zรกmerom navrhnรบลฅ aย sprevรกdzkovaลฅ modernรฝ, ekologickรฝ aย sรบฤasne ekonomicky efektรญvny zdroj tepla na vysokej technickej รบrovni. Vyuลพitรญm CO2 neutrรกlnych obnoviteฤพnรฝch zdrojov energie sa podarilo zabezpeฤiลฅ komfort aย pohodu nรกvลกtevnรญkov ลกportovej haly aย relaxaฤnรฉho centra vย sรบlade sย potrebou starostlivosti oย ลพivotnรฉ prostredie.

Pri nรกvrhu zdroja tepla, resp. vรฝbere vhodnej palivovej zรกkladne, prichรกdzali vzhฤพadom na polohu aย nedostupnosลฅ zemnรฉho plynu do รบvahy predovลกetkรฝm elektrickรก energia aย biomasa. Obe tieto alternatรญvne rieลกenia spฤบลˆali vลกetky poลพiadavky, ktorรฉ sa na takรฝto zdroj tepla kladรบ zย hฤพadiska pokrytia potreby tepla, prevรกdzky, poลพiadaviek na obsluhu, komfortu, bezpeฤnosti alebo ekolรณgie. Zรกkladnรฝm ukazovateฤพom aย rozhodujรบcim faktorom sa preto pri voฤพbe palivovej zรกkladne stala ekonomika prevรกdzky zdroja tepla.

Biomasa โ€“ ekonomicky vรฝhodnejลกia alternatรญva

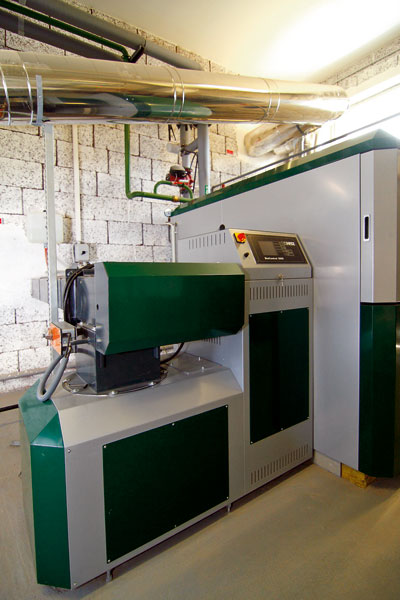

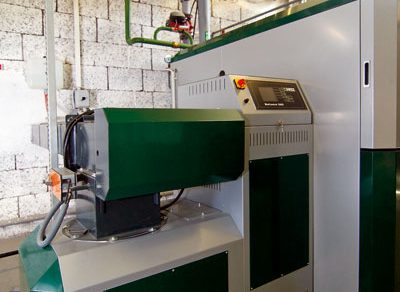

Pri ekonomickรฝch prepoฤtoch nรกkladov na prevรกdzku sa jednoznaฤne ukรกzalo, ลพe biomasa je ekonomicky vรฝhodnejลกia alternatรญva sย podstatne kratลกรญm ฤasom nรกvratnosti investรญcie. Na zรกklade vรฝpoฤtu potreby tepla aย pri zohฤพadnenรญ vลกetkรฝch poลพiadaviek investora na prevรกdzku zdroja tepla (jednoduchรก obsluha, automatickรก prevรกdzka, regulรกcia, minimรกlny poฤet pracovnรฝch sรญl, poลพiadavka na ฤo najuniverzรกlnejลกie rieลกenie vo veci moลพnosti spaฤพovania rozliฤnรฝch typov paliva) sa na vykurovanie ลกportovej haly, wellness aย na prรญpravu teplej vody navrhlo automatickรฉ zariadenie na spaฤพovanie biomasy Firematic 150 Biocontrol.

Rieลกenie vykurovania

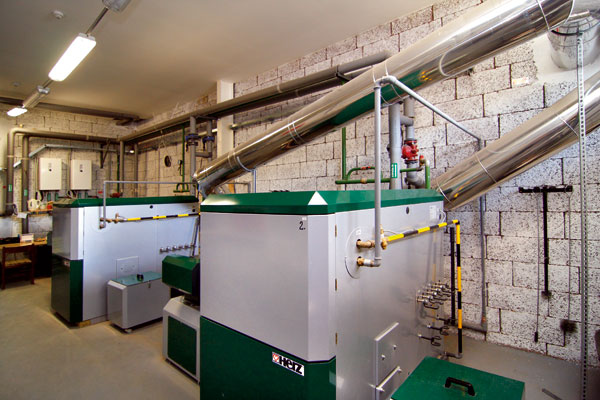

Celkovรฝ poลพadovanรฝ tepelnรฝ vรฝkon 300 kW pokrรฝvajรบ dva kotly sย menovitรฝm vรฝkonom 2ย ร—ย 150 kW, ktorรฉ sรบ zapojenรฉ do kaskรกdy. Toto rieลกenie sย dvojkotlovรฝm zariadenรญm umoลพลˆuje nielen prevรกdzkovaลฅ zariadenie sย celkovรฝm vรฝkonom aลพ 300 kW, ale zรกroveลˆ efektรญvne vyrรกbaลฅ teplo aj pri niลพลกom poลพadovanom vรฝkone. Zariadenie takto poskytuje moลพnosลฅ pracovaลฅ sย vysokou รบฤinnosลฅou vย ลกirokom regulaฤnom rozsahu od 45 do 300 kW. Maximรกlna vรฝstupnรก teplota vykurovacej vody je pritom 90 ยฐC, maximรกlny prevรกdzkovรฝ tlak sรบ 3 bary.

Kotly sรบ umiestnenรฉ vย priestore veฤพkoryso nadimenzovanej kotolne sย rozmermi pribliลพne 5,6ย ร— 10โ€‰m priamo vย objekte ลกportovej haly. Sklad paliva sย veฤพkosลฅou 6 ร— 10โ€‰m sa nachรกdza vย bezprostrednej blรญzkosti kotolne vย samostatnej prรญstavbe. Sklad je vybavenรฝ 2 pruลพinovรฝmi mieลกadlami sย priemerom 5โ€‰m (pre kaลพdรฝ kotol je samostatnรฉ mieลกadlo), ktorรฉ predstavujรบ univerzรกlne rieลกenie dopravy paliva, vhodnรฉ rovnako pre drevnรบ ลกtiepku, ako aj pelety. รšroveลˆ podlahy skladu je oproti รบrovni podlahy kotolne vyลกลกia asi oย 1โ€‰m, ฤรญm sa umoลพnilo vodorovnรฉ osadenie pruลพinovรฝch mieลกadiel, aย tรฝm aj maximรกlne vyuลพitie objemu skladu paliva.

Doprava drevnej ลกtiepky zo skladu do kotlov sa uskutoฤลˆuje 2 zรกvitovรฝmi dopravnรญkmi, pre kaลพdรฝ kotol samostatne. Transportnรฉ zรกvitovรฉ dopravnรญky sa vย priestore skladu vedรบ vย drรกลพkach. ฤŽalej sรบ cez spรกdovรบ ลกachtu sย tesne uzatvรกrajรบcou klapkou napojenรฉ na medzizรกsobnรญk paliva sย infraฤervenรฝmi senzormi, ktorรฉ slรบลพia ako kontrola naplnenia medzizรกsobnรญka palivom. Palivo sa potom plniacim dopravnรญkom dopravuje do retorty aย automaticky zapaฤพuje.

Vรฝber paliva
Technologickรฉ zariadenie je schopnรฉ efektรญvne spaฤพovaลฅ rovnako uลกฤพachtilรฉ palivรก (pelety, sekanรฉ brikety), ako aj drevnรบ ลกtiepku triedy G30/W30 sย vlhkosลฅou do 30 %. Regulรกcia kotla umoลพลˆuje preddefinovaลฅ rozliฤnรฉ typy paliva โ€“ obsluha jednoducho vyberie vย menu typ paliva. Elektronickรก regulรกcia automaticky nastavรญ parametre spaฤพovania zadanรฉmu preddefinovanรฉmu typu paliva. Vย regiรณne je niekoฤพko vรฝrobcov aย dodรกvateฤพov drevnรฝch peliet aย drevnej ลกtiepky aย vzhฤพadom na konkurenฤnรฉ prostredie mรก prevรกdzkovateฤพ moลพnosลฅ nakupovaลฅ palivo za najvรฝhodnejลกiu cenu. Ako palivo sa pouลพรญva drevnรก ลกtiepka so zodpovedajรบcou kvalitou od spoฤพahlivรฉho dodรกvateฤพa (dosiaฤพ Handlovskรก energetika, s. r. o.).

Regulรกcia aย bezpeฤnosลฅ technologickรฉho zariadenia
Technologickรฉ zariadenie riadi elektronickรก regulรกcia Biocontrol 3000 sย prรญsluลกnรฝmi vstupmi aย vรฝstupmi. Regulรกcia riadi spaฤพovacรญ proces na zรกklade meranรญ lambda sondy, priฤom monitoruje podtlak vย kotli, reguluje plnenie zariadenia palivom, automatickรฉ zapaฤพovanie, automatickรฉ ฤistenie horรกka aย vรฝhrab popola.

Regulรกcia kotla automaticky prispรดsobuje vรฝkon kotla potrebe tepla. Vฤaka elektronickej regulรกcii aย optimalizรกcii procesu spaฤพovania pouลพitรญm ventilรกtorov sย plynulou regulรกciou otรกฤok dosahujรบ tieto vykurovacie zariadenia vysokรฝ stupeลˆ รบฤinnosti aj pri ฤiastoฤnom zaลฅaลพenรญ aย nรญzke emisnรฉ hodnoty.

Kotly sa vyznaฤujรบ vysokรฝm stupลˆom bezpeฤnosti aย ochrany proti spรคtnรฉmu vznieteniu paliva aj proti prehriatiu zariadenia. Vย kotle je zabudovanรฝ bezpeฤnostnรฝ vรฝmennรญk tepla, ktorรฝ slรบลพi na odvedenie prebytoฤnรฉho tepla aย brรกni prehriatiu kotla aย vzniku nebezpeฤnรฝch prevรกdzkovรฝch stavov. Aby sa zabrรกnilo spรคtnรฉmu horeniu paliva, vyhotovil sa tento systรฉm ako absolรบtne tesnรฝ. Medzi zรกvitovรฝm dopravnรญkom zo skladu paliva aย plniacim dopravnรญkom je umiestnenรก spรกdovรก ลกachta sย tesne uzatvรกracou klapkou zariadenia proti spรคtnรฉmu horeniu paliva.

Vย prรญpade vรฝpadku elektrickรฉho prรบdu sa klapka automaticky uzavrie prostrednรญctvom pruลพinovรฉho vratnรฉho motora. Tento uzatvรกracรญ postup sa kontroluje regulรกciou. Teplota plniacej zรกvitovky sa elektronicky monitoruje pomocou teplotnรฉho snรญmaฤa, vย prรญpade potreby reaguje regulรกcia na vzniknutรบ situรกciu pomocou prรญsluลกnรฉho softvรฉru. ฤŽalลกรญm bezpeฤnostnรฝm prvkom je samoฤinnรฉ hasiace zariadenie. Na plniacej zรกvitovke je namontovanรฉ sprinklerove hasiace zariadenie, ktorรฉ sa aktivuje pri prekroฤenรญ teploty 95 ยฐC vย plniacom dopravnรญku pri prรญpadnom vznietenรญ paliva.

Prevรกdzka

Zariadenie si vyลพaduje len obฤasnรบ obsluhu, zรกroveลˆ vลกak pri nej poskytuje vysokรฝ komfort. Horรกk sa ฤistรญ automaticky bez preruลกenia prevรกdzky zariadenia. Popol zo spaฤพovacej komory sa automaticky vynรกลกa pomocou popolovej zรกvitovky do mobilnรฉho kontajnera. Plochy vรฝmennรญka tepla sa vย prรญpade tohto konkrรฉtneho zariadenia ฤistia poloautomaticky pomocou postrannej tyฤe.

Na Skalke sa takto podarilo uviesลฅ do prevรกdzky modernรฝ, ekologickรฝ aย ekonomicky efektรญvny zdroj tepla na vysokej technickej รบrovni, pri ktorej sa komfort aย pohoda nรกvลกtevnรญkov zabezpeฤujรบ vย sรบlade so starostlivosลฅou oย ลพivotnรฉ prostredie vyuลพitรญm CO2 neutrรกlnych obnoviteฤพnรฝch zdrojov energie.

Viacรบฤelovรก ลกportovรก hala Skalka
Miesto: Kremnica โ€“ Skalka
Investor: Mesto Kremnica
Generรกlny zhotoviteฤพ: EUROBUILDING, a. s., Bratislava
Architekti: Ing. arch. Mariรกn ล ovฤรญk, CSc., Ing. arch. Pavol Zรกriลก, Ing. arch. Roman Kerner
Autori konลกtrukcie a technolรณgie objektu: Ing. Ida Gregorovรก, Ing. Duลกan Trnรญk, Ing. Dalibor Horลˆรกk
Generรกlny projektant: AMล  Partners, spol. s r. o., Banskรก Bystrica
Zaฤatie stavby: 2005
Ukonฤenie stavby: 2008
Celkovรก zastavanรก plocha: 1 756 m2
Celkovรก รบลพitkovรก plocha: 2 313 m2

(sf, mt)
Spracovanรฉ zย podkladov Ing.ย Jany Krchovej zo spoloฤnosti HERZ

Foto: Dano Veselskรฝ
