Vรฝber hydroizolaฤnej streลกnej fรณlie

Partneri sekcie:

Na zastreลกenie administratรญvnych ฤi priemyselnรฝch budov sรบ vhodnรฉ rozliฤnรฉ systรฉmy. V prรญpade plochej strechy moลพno zvoliลฅ naprรญklad jednovrstvovรฝ mechanicky kotvenรฝ hydroizolaฤnรฝ systรฉm z PVC fรณlie. Ako vrchnรก vrstva sa v rรกmci systรฉmu pouลพรญva hydroizolaฤnรก streลกnรก fรณlia na bรกze PVC (polyvinylchlorid) vyrobenรก technolรณgiou obojstrannรฉho extruznรฉho nanรกลกania na impregnovanรบ nosnรบ vloลพku z polyesteru (PES) Monarplan FM.

1
2
3
6
5
4

Toto rieลกenie je vhodnรฉ:

  • pre jednovrstvovรฉ mechanicky kotvenรฉ streลกnรฉ hydroizolaฤnรฉ systรฉmy vystavenรฉ UV ลพiareniu;
  • pre plochรฉ strechy so sklonom โ‰ฅ 1 %;
  • na podklady z trapรฉzovรฉho plechu, betรณnu, ฤพahฤenรฉho betรณnu, dreva a OSB dosiek;
  • na rozliฤnรฉ druhy tepelnej izolรกcie.

Fรณlia je urฤenรก na montรกลพ mechanickรฝm kotvenรญm na nosnรฝ podklad. Na kotvenie sa pouลพรญvajรบ iba systรฉmovรฉ kotviace prvky urฤenรฉ na kotvenie streลกnรฝch hydroizolaฤnรฝch fรณliรญ. Druh, mnoลพstvo a rozmiestnenie kotviacich prvkov sa urฤuje v zรกvislosti od druhu nosnรฉho podkladu a podฤพa kotviaceho plรกnu pre konkrรฉtny typ strechy. Fรณlia sa vzรกjomne spรกja v presahoch horรบcim vzduchom. Parametre zvรกrania sa urฤujรบ individuรกlne na stavbe v zรกvislosti od aktuรกlnych poveternostnรฝch podmienok a overujรบ sa vykonรกvanรญm skรบลกobnรฝch zvarov.

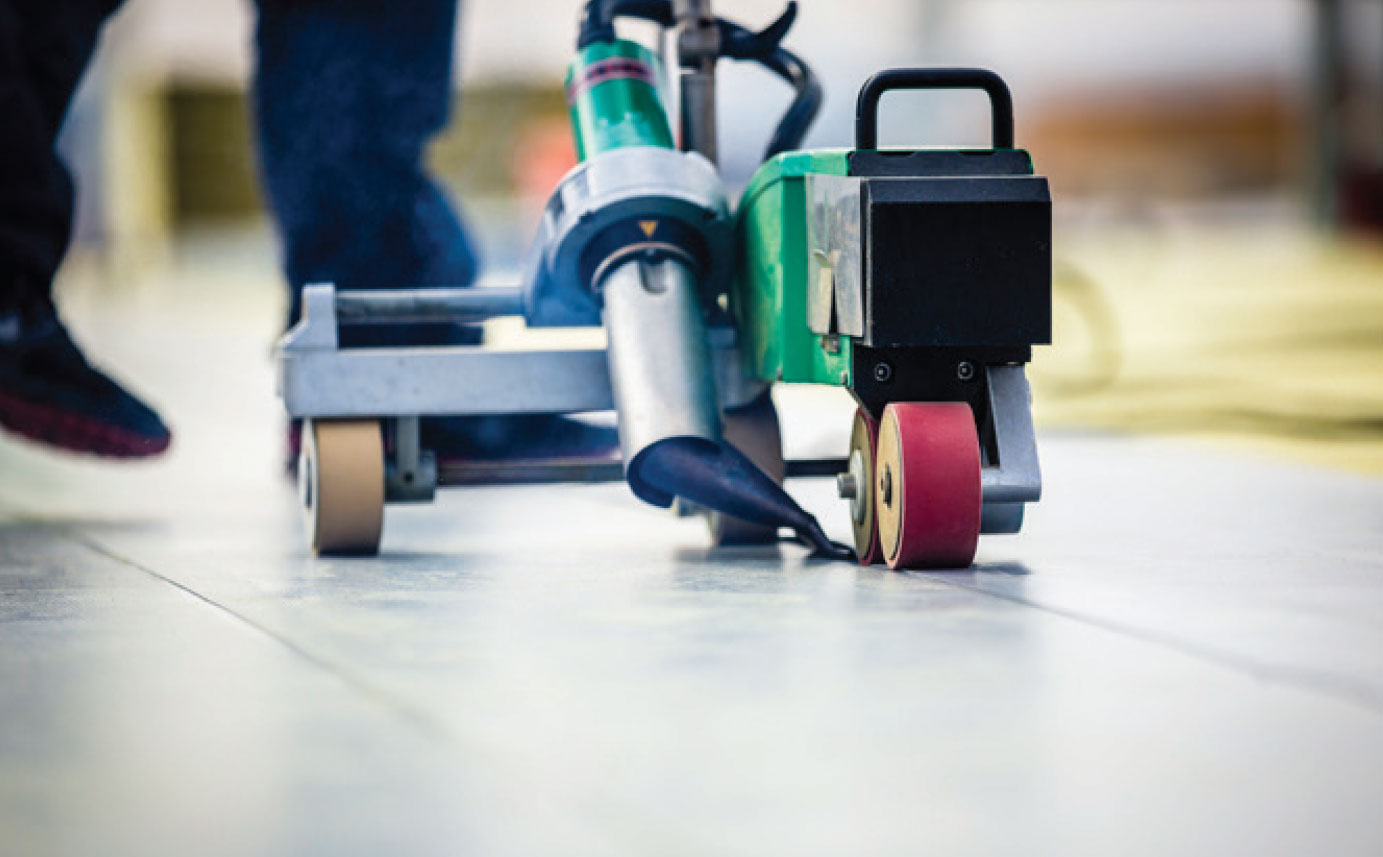

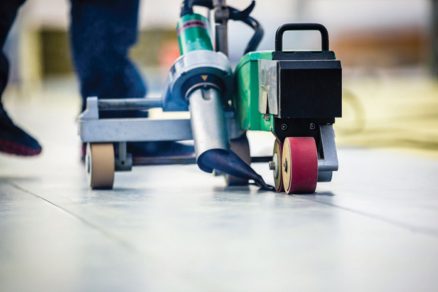

Na zvรกranie sa pouลพรญvajรบ iba ruฤnรฉ alebo automatickรฉ zvรกracie prรญstroje urฤenรฉ na zvรกranie hydroizolaฤnรฝch fรณliรญ. Fรณliu by mali aplikovaลฅ iba montรกลพne firmy s platnรฝm osvedฤenรญm o absolvovanรญ ลกkolenia na prรกcu s uvedenรฝm materiรกlom. Vodotesnosลฅ aplikovanรฉho streลกnรฉho systรฉmu sa musรญ vลพdy po jeho dokonฤenรญ preskรบลกaลฅ. Fรณlia nesmie byลฅ v priamom kontakte s asfaltom, olejom, benzรญnom a dechtom (moลพno pouลพiลฅ separaฤnรบ fรณliu) a s izolaฤnรฝmi doskami EPS (treba pouลพiลฅ separaฤnรบ geotextรญliu). Fรณliu moลพno aplikovaลฅ za kaลพdรฉho roฤnรฉho obdobia. Pre jej nรญzku hmotnosลฅ (1,52 aลพ 2,53 kg/m2) len minimรกlne zaลฅaลพuje streลกnรบ konลกtrukciu. Vlastnosti fรณlie moลพno upraviลฅ podฤพa ลกpecifickรฝch poลพiadaviek.

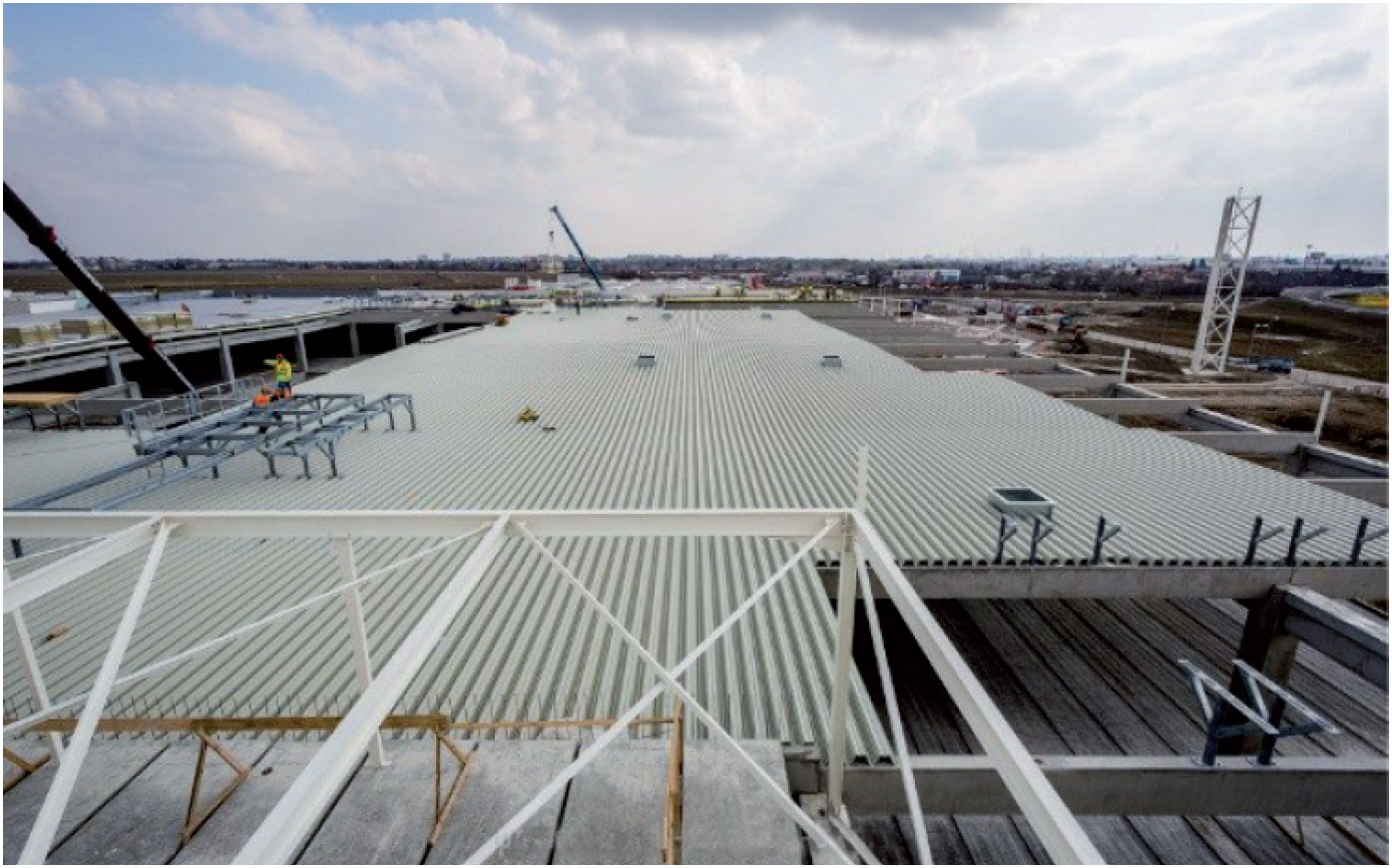

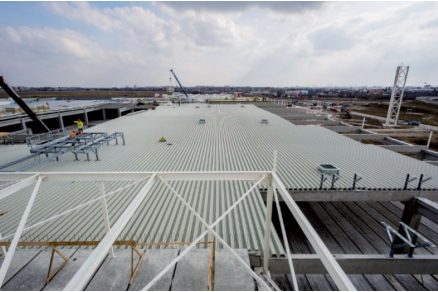

01 | Parozรกbrana
Na podklad z trapรฉzovรฉho plechu sa poloลพila parozรกbrana na bรกze polyetylรฉnovej fรณlie na zabezpeฤenie vzduchotesnosti a parotesnosti strechy. Fรณlia sa klรกdla na podklad voฤพne tak, aby sa nevytvorili vrรกsy, a spoje sa prelepili obojstrannou lepiacou pรกskou.

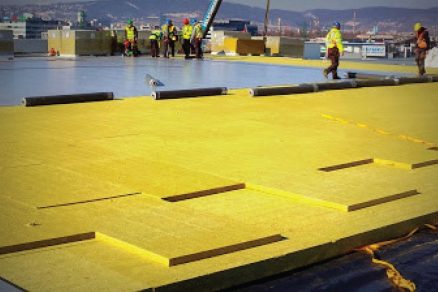

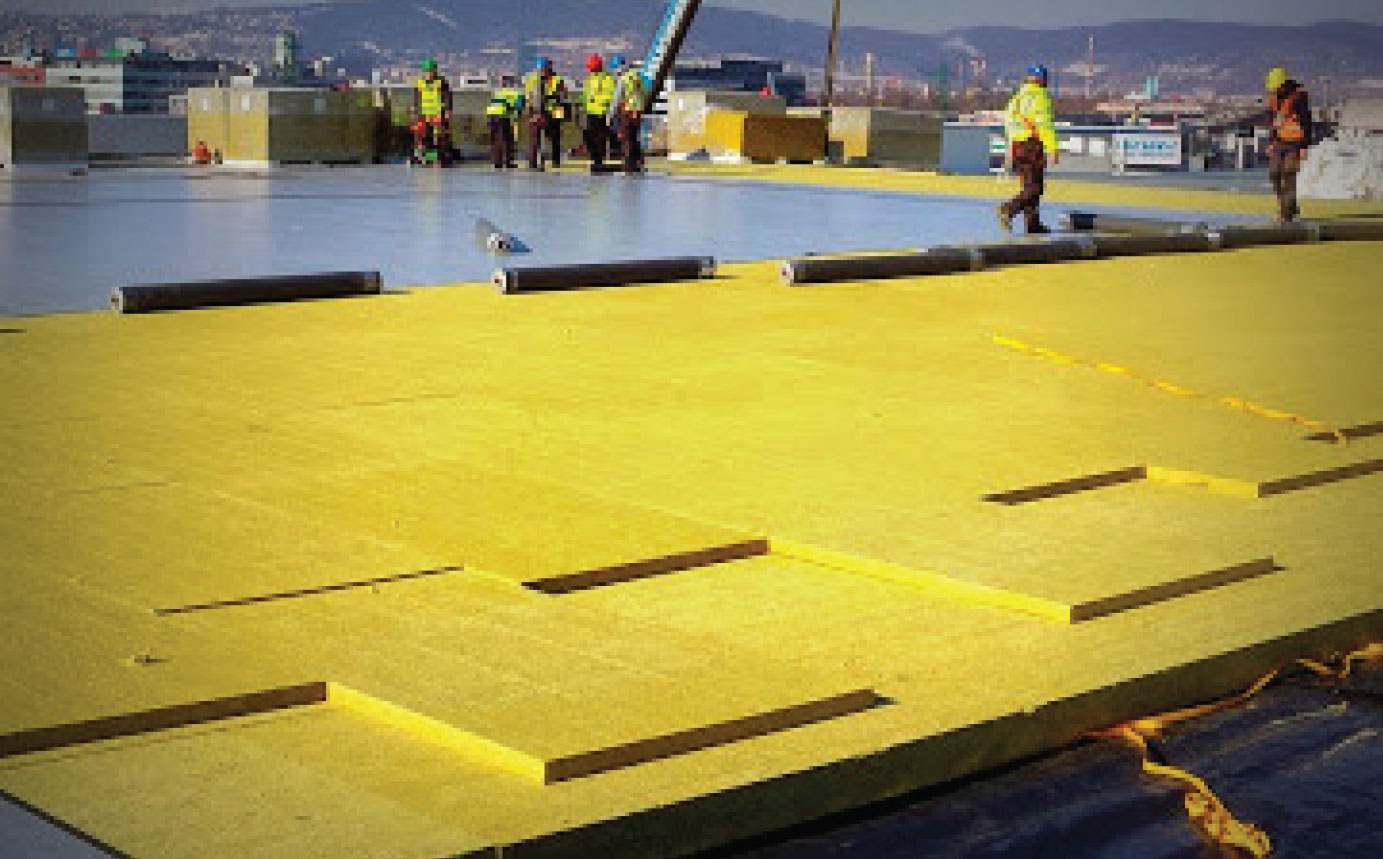

02 | Tepelnรก izolรกcia
Na parotesnรบ fรณliu sa uloลพili dosky z minerรกlnej vlny v dvoch vrstvรกch โ€“ prvรก s hrรบbkou 140 mm a druhรก s hrรบbkou 6 mm. Dosky sa klรกdli tak, aby sa dosiahlo vzรกjomnรฉ prekrytie spojov (eliminรกcia tepelnรฝch mostov).

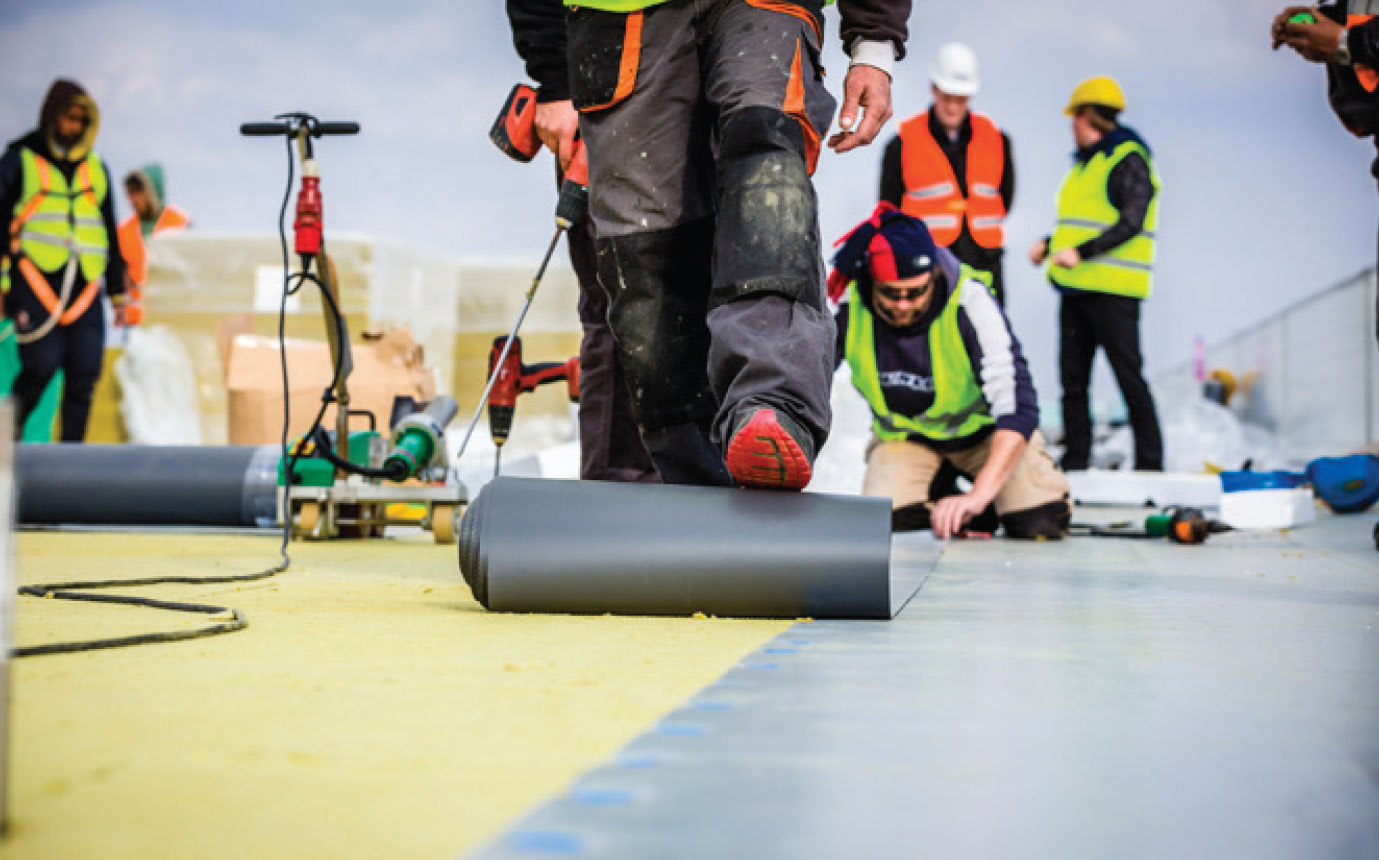

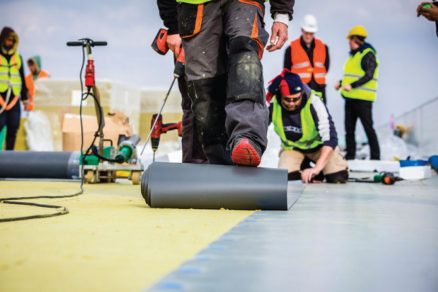

03 | Hydroizolaฤnรก fรณlia
Nรกsledne sa poloลพila hydroizolaฤnรก PVC fรณlia v troch rozliฤnรฝch ลกรญrkach pรกsov, a to pre silnรฉ sanie vetra a potrebu hustejลกieho kotvenia fรณlie v najviac zaลฅaลพenรฝch oblastiach strechy.

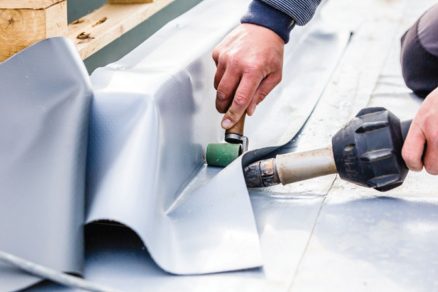

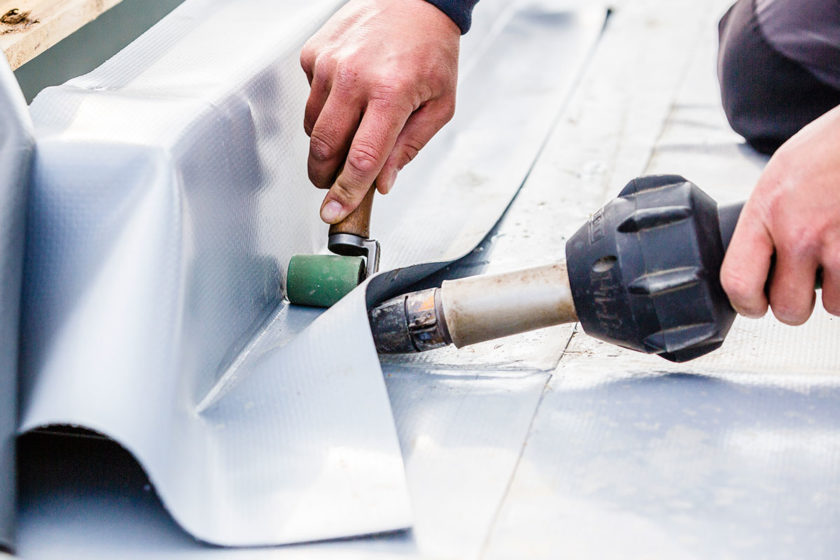

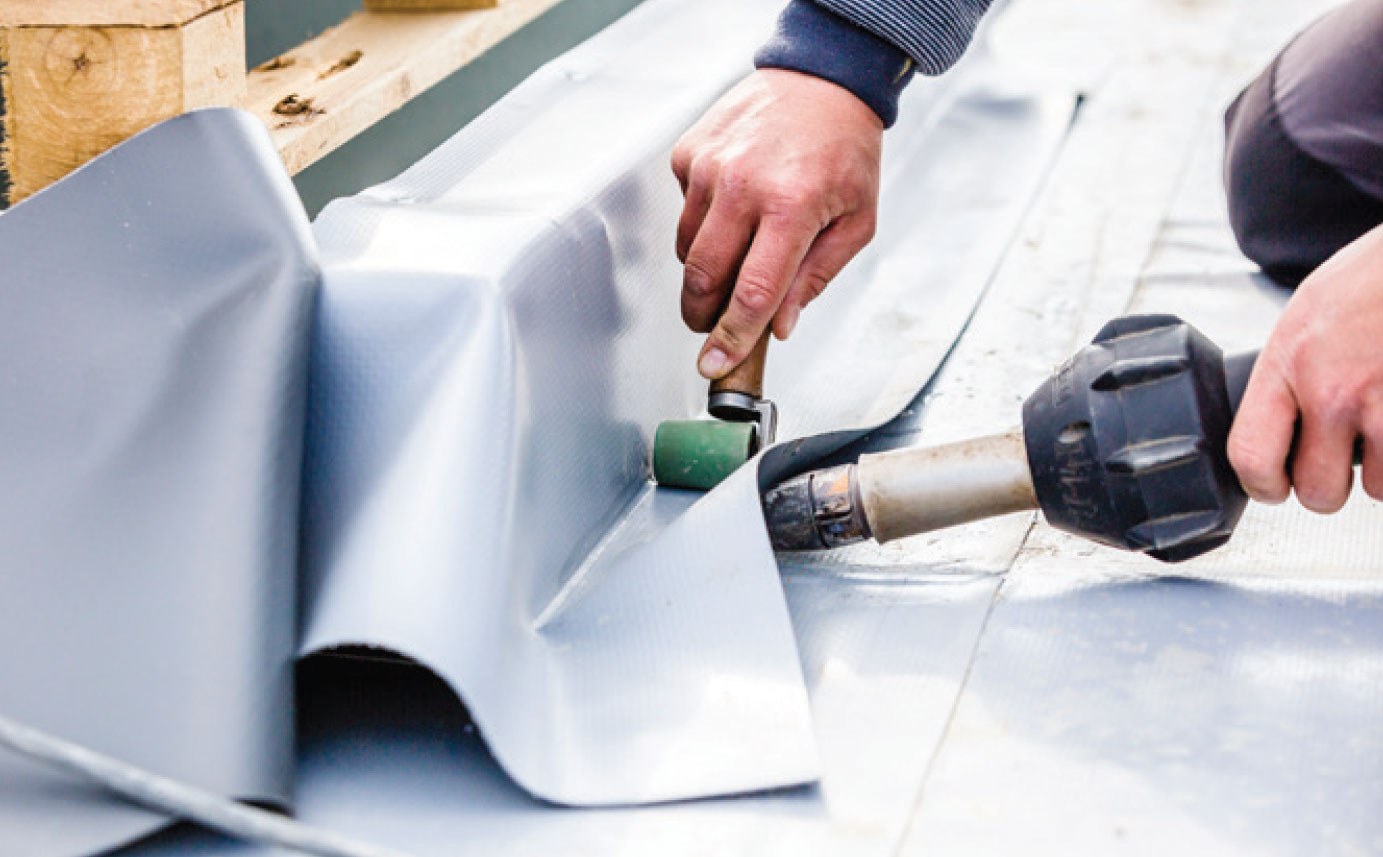

06 | ฤŽalลกie detaily
Svetlรญky, oceฤพovรฉ nosnรญky a bezpeฤnostnรฉ รบchyty sa opracovali detailovou fรณliou Monarplan D, ktorรก sa ruฤne zvรกrala v spojoch.

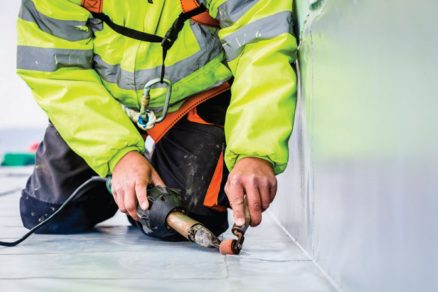

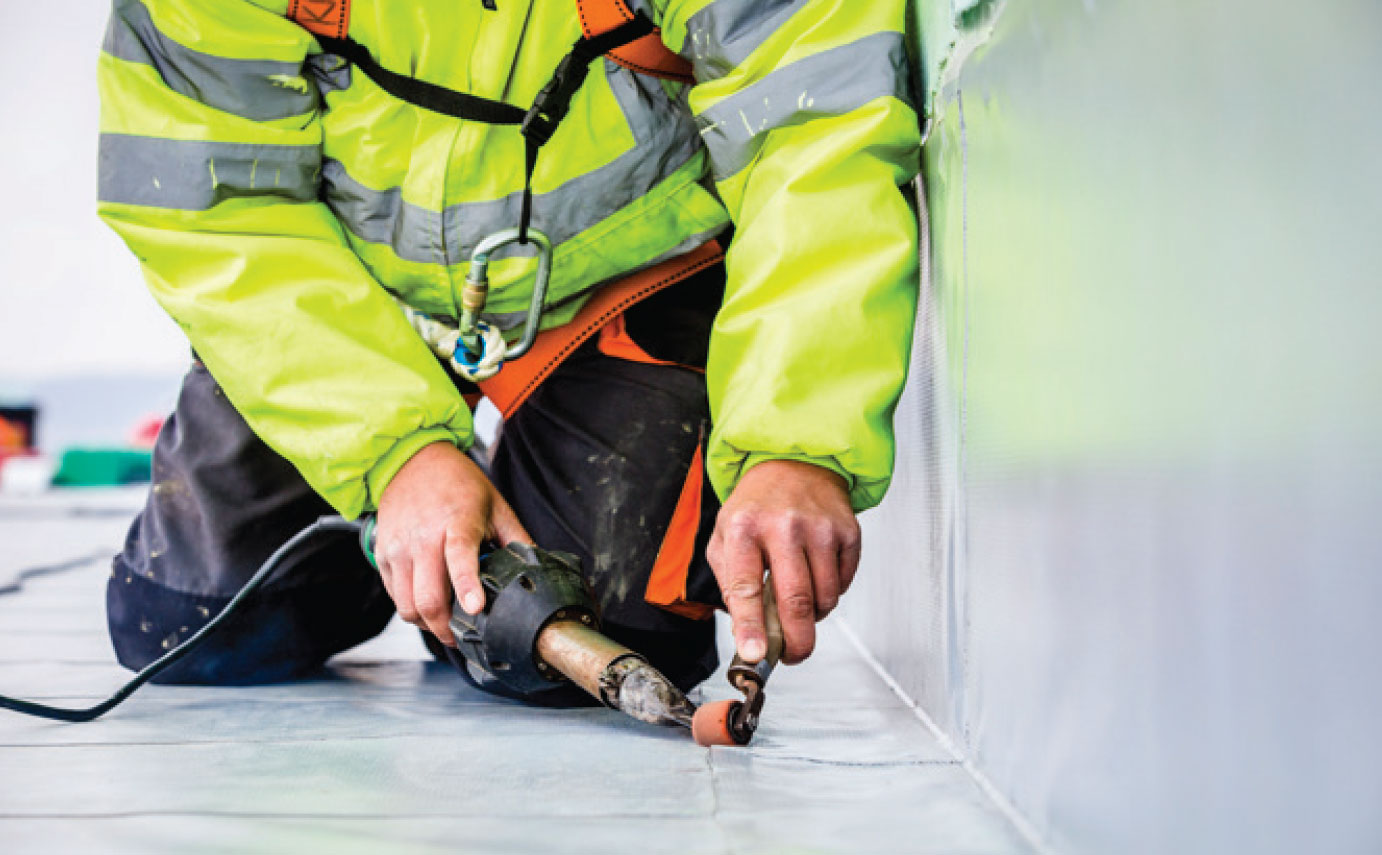

05 | Atika
Atiku tvoril panel, na ktorรฝ sa prikotvila geotextรญlia. Do vnรบtornรฉho rohu atiky sa pripevnila liลกta z kaลกรญrovanรฉho plechu a na to sa ruฤne zvรกrala detailovรก PVC fรณlia.

04 | Kotvenie hydroizolรกcie
Hydroizolaฤnรฉ pรกsy sa na podklad prichytรกvali teleskopickรฝmi kotvami Iso-Tak podฤพa kotviaceho plรกnu strechy a medzi sebou sa
v presahoch zvรกrali horรบcim vzduchom.

Prรญklad z praxe

Na zastreลกenie dvoch hรกl โ€“ obchodnรฉho domu spoloฤnosti SCONTO Nรกbytok a o nieฤo niลพลกieho skladu nรกbytku โ€“ sa pouลพila ลกpeciรกlne upravenรก hydroizolaฤnรก fรณlia Monarplan FM 1.5. Najvhodnejลกรญm rieลกenรญm sa ukรกzala byลฅ tรกto skladba strechy: na nosnรบ konลกtrukciu, ktorรบ tvoria trapรฉzovรฉ plechy, sa poloลพila polyetylรฉnovรก fรณlia ako parozรกbrana, potom tepelnรก izolรกcia a nรกsledne sa klรกdla PVC fรณlia.

Info oย materiรกli:

  • ยป Hydroizolaฤnรก streลกnรก fรณlia na bรกze PVC (polyvinylchlorid) vyrobenรก technolรณgiou obojstrannรฉho extruznรฉho nanรกลกania na impregnovanรบ nosnรบ vloลพku z polyesteru (PES) Monarplan FM 1.5 (Icopal)
  • ยป Homogรฉnna hydroizolaฤnรก streลกnรก fรณlia bez nosnej vloลพky na bรกze PVC Monarplan D na opracovanie a kompletizรกciu detailov

TEXT: spracovanรฉ z podkladov firmy Icopal
FOTO: Icopal

ฤŒlรกnok bol uverejnenรฝ v ฤasopise Stavebnรฉ Materiรกly.
