Na zabezpeฤenie tepelnej pohody v priestoroch โ€“ interiรฉroch vลกetkรฝch miestnostรญ v budove pouลพรญvame vhodnรฉ vykurovacie sรบstavy รบstrednรฉho (centrรกlneho) vykurovania alebo ลกpeciรกlne vykurovacie sรบstavy. Kaลพdรก vykurovacia sรบstava รบstrednรฉho (centrรกlneho) vykurovania sa skladรก zo zdroja tepla, charakteristickej rรบrkovej sรบstavy na rozvod tepla a vykurovacieho telesa. ล peciรกlne vykurovacie sรบstavy sa skladajรบ zo zdroja tepla a vykurovacieho telesa, ktorรฉ sรบ zabudovanรฉ v jednom zariadenรญ a nachรกdzajรบ sa priamo vo vykurovanom interiรฉri.

Vykurovacie teleso odovzdรก danรฉmu prostrediu potrebnรฉ mnoลพstvo tepla, ฤรญm sa zabezpeฤรญ optimรกlna vnรบtornรก teplota miestnosti, ktorรก je danรก STN EN 12831 alebo potrebou uลพรญvateฤพa. Optimรกlna vykurovacia sรบstava vytvรกra ekonomickรฉ podmienky pre vykurovanie, t. j. pre hospodรกrnu prevรกdzku, investiฤnรฉ nรกklady, materiรกlovรบ dostupnosลฅ, vรฝhodnรบ montรกลพ a รบdrลพbu pri prevรกdzke, ako aj moลพnosลฅ prefabrikรกcie. Rozhodujรบcim kritรฉriom pre sprรกvnu voฤพbu vykurovacej sรบstavy sรบ vlastnosti prevรกdzky, charakter a druh budovy, jej tepelnotechnickรฉ a akumulaฤnรฉ vlastnosti a moลพnosลฅ regulovania sรบstavy.

Okrajovรฉ podmienky vรฝberu optimรกlnej vykurovacej sรบstavy

Komplexnรฉ poลพiadavky na zniลพovanie energetickej nรกroฤnosti budov รบzko sรบvisia nielen s technickรฝm rieลกenรญm, ale aj environmentรกlnou zaลฅaลพenosลฅou prostredia a ekonomickou efektรญvnosลฅou. Kaลพdรฝ objekt sa musรญ posรบdiลฅ z viacerรฝch aspektov a samostatne. Energetickรก nรกroฤnosลฅ budovy je urฤenรก veฤพkรฝm mnoลพstvom okrajovรฝch podmienok z vonkajลกieho i vnรบtornรฉho prostredia, ako aj charakterom prevรกdzkovania jednotlivรฝch zariadenรญ zabezpeฤujรบcich potrebnรบ kvalitu mikroklรญmy v budove. Tieto okrajovรฉ podmienky by sme mohli rozdeliลฅ do piatich skupรญn:

  • klimatickรฉ podmienky,
  • architektonickรฉ rieลกenie budovy,
  • tepelnotechnickรฉ vlastnosti konลกtrukciรญ,
  • vplyv zariadenรญ techniky prostredia,
  • vplyv prevรกdzky a รบdrลพby.

Vykurovacie sรบstavy รบstrednรฉho (centrรกlneho) vykurovania

รšstrednรฉ (centrรกlne) vykurovanie budov charakterizuje vรฝroba โ€“ prรญprava teplonosnej lรกtky v รบstrednom zdroji tepla, v ktorom sa uskutoฤลˆuje premena energie z paliva na teplo a odovzdรกva sa teplonosnej lรกtke. Tรกto sa za pomoci leลพatรฝch a zvislรฝch potrubnรฝch rozvodov dopravuje do vykurovacรญch telies, ktorรฉ dodรกvajรบ teplo do vykurovanรฉho priestoru.

Obr. 2ย  Vyuลพitie solรกrnej energie pomocou solรกrnych kolektorov (zdroj: firemnรฉ podklady REHAU)

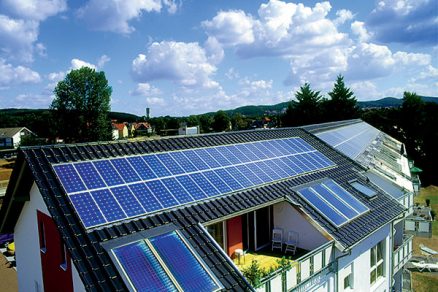

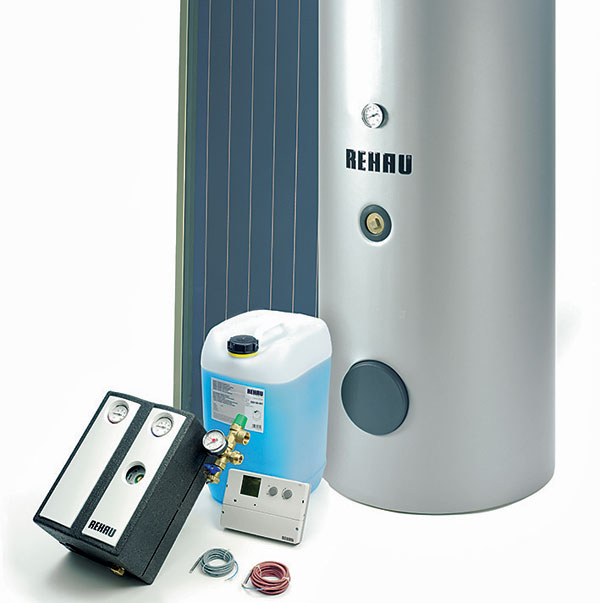

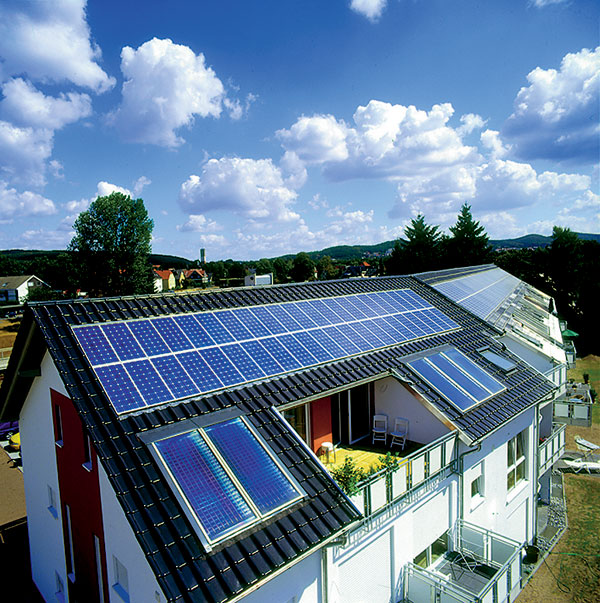

a โ€“ aplikรกcia solรกrnych kolektorov na strechu b โ€“ prรญsluลกenstvo solรกrnej techniky

Klasickรฝ zdroj tepla sa mรดลพe umiestniลฅ v suterรฉneย  (stacionรกrne plynovรฉ kotly, kotly na tuhรฉ palivo alebo biomasu) alebo priamo v niektorej miestnosti budovy (nรกstennรฉ kombinovanรฉ plynovรฉ kotly) (obr. 1). V kotle sa ohrieva teplonosnรก lรกtka, ktorรก sa prostrednรญctvom potrubnรฉho rozvodu dostรกva k vykurovacรญm telesรกm. Tieto ohrievajรบ vzduch v interiรฉri a zabezpeฤujรบ tepelnรบ rovnovรกhu medzi tepelnรฝmi stratami a tepelnรฝmi ziskami. Obeh teplonosnej lรกtky je prirodzenรฝ, tzv. gravitaฤnรฝ alebo nรบtenรฝ, kde obeh zabezpeฤuje obehovรฉ ฤerpadlo. Zdroj tepla mรดลพe vyuลพรญvaลฅ aj obnoviteฤพnรฉ zdroje energie, a to najmรค slneฤnรบ energiu, a teplo z okolitรฝch plรดch (obr. 2, obr. 3).

Obr. 3ย  Vyuลพitie solรกrnej energie a geotermickej energie pomocou (zdroj: firemnรฉ podklady ISOMAX)

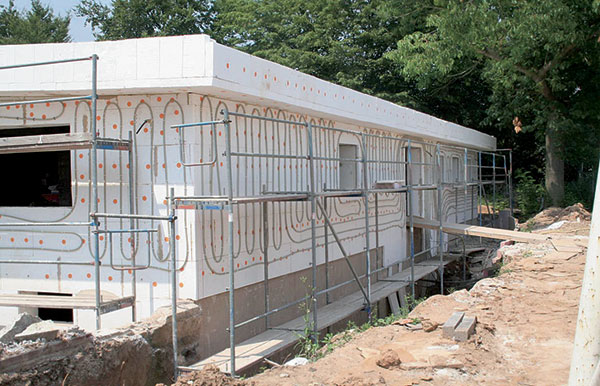

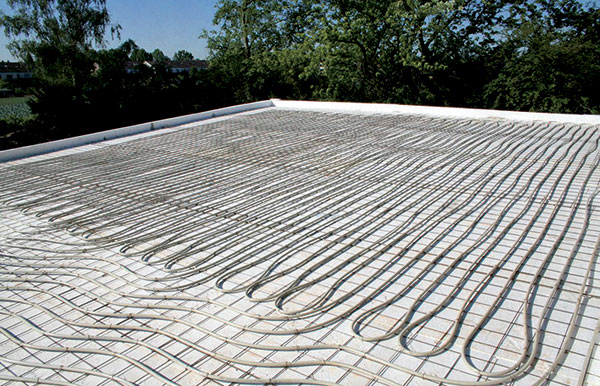

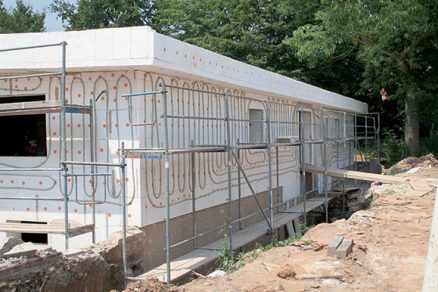

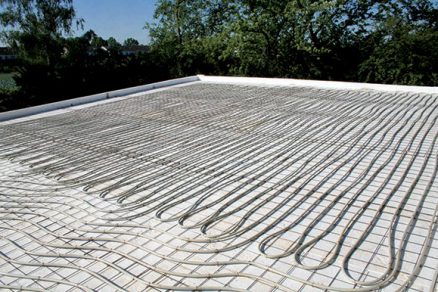

ย a โ€“ energetickej strechy ย b โ€“ energetickej fasรกdy
ย

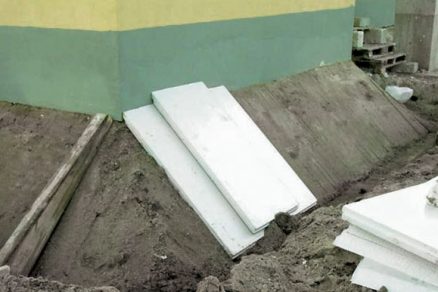

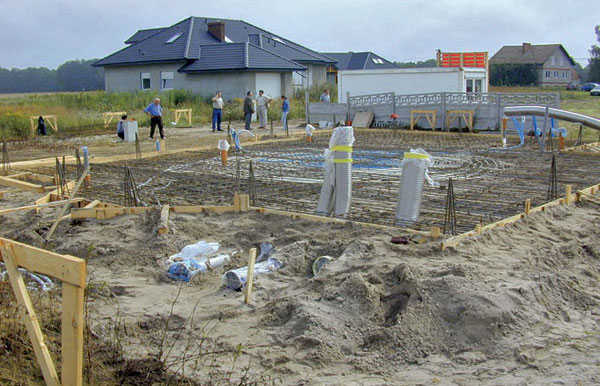

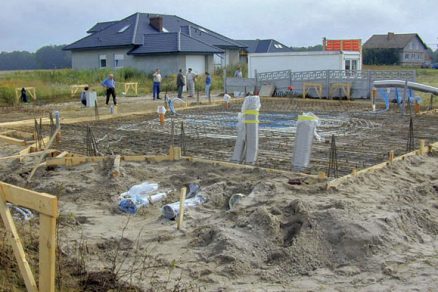

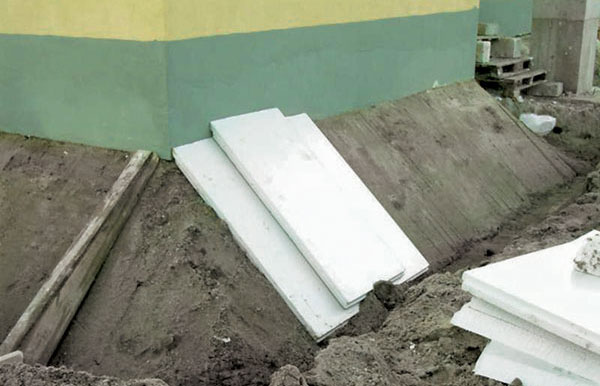

c1 โ€“ zemnรฉho zรกsobnรญka tepla ย c2โ€“ zemnรฉho zรกsobnรญka tepla
ย  ย

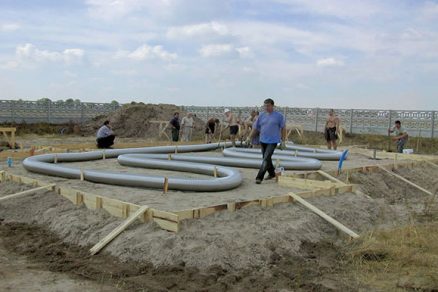

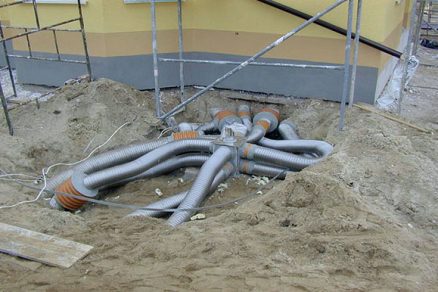

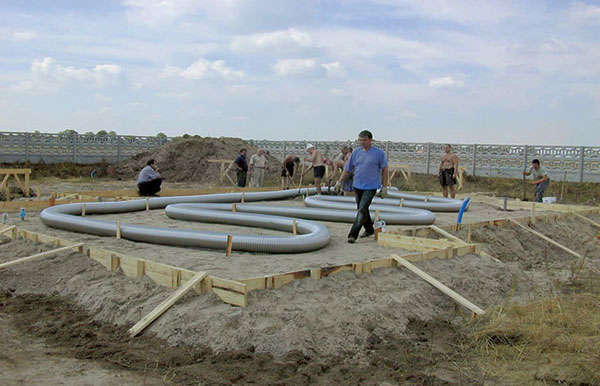

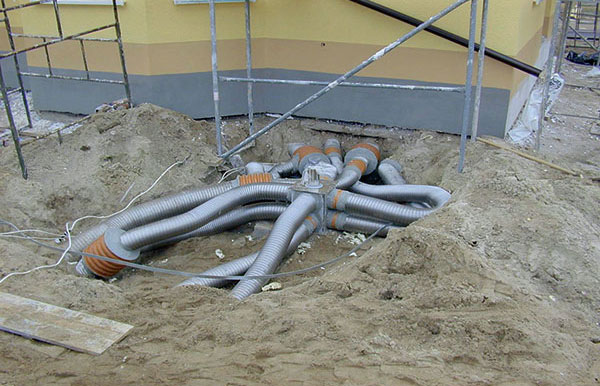

ย d1 โ€“ rekuperaฤnรฉho vรฝmennรญka na vzduch ย d2 โ€“ rekuperaฤnรฉho vรฝmennรญka na vzduch
ย  ย

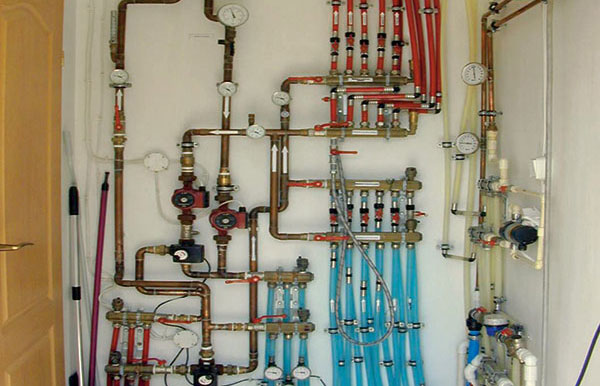

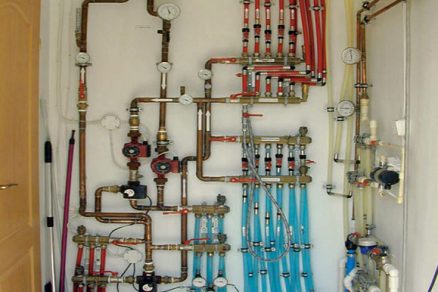

ย e โ€“ strojovลˆa energetickรฝch systรฉmov ย f โ€“ nasรกvanie a vรฝfuk rekuperaฤnรฉho vรฝmennรญka tepla

Podฤพa druhu pouลพitej teplonosnej pracovnej lรกtky pre zvolenรบ vykurovaciu sรบstavu ide spravidla o:

  • parnรฉ alebo horรบcovodnรฉ vykurovanie โ€“ pouลพรญva sa najmรค na vykurovanie veฤพkopriestorovรฝch objektov, ako sรบ priemyselnรฉ, ลกportovรฉ a vรฝstavnรฉ haly, hangรกre, sklady a pod. (obr. 4);
Obr. 4ย  Parnรฉ alebo horรบcovodnรฉ vykurovanie stanica (zdroj: firemnรฉ podklady KOTRBATร)

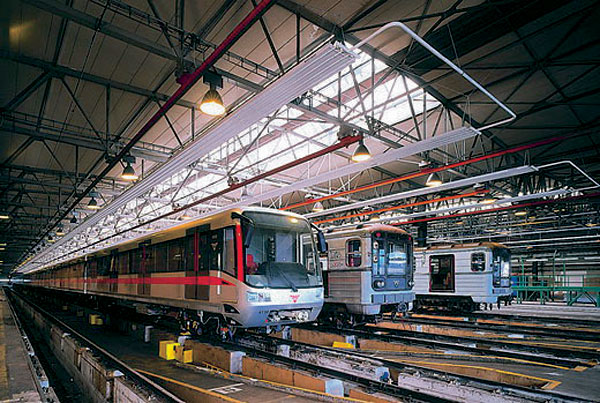

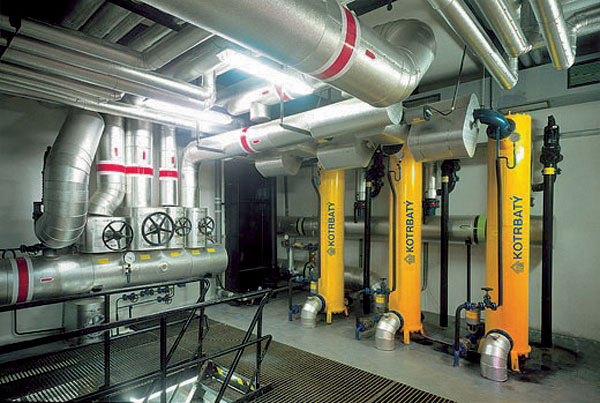

a โ€“ aplikรกcia zavesenรฝch sรกlavรฝch panelov b โ€“ odovzdรกvacia stanica
  • teplovodnรฉ vykurovanie โ€“ tepelnรบ pohodu zabezpeฤuje teplovodnรก vykurovacia sรบstava s teplotnรฝm spรกdom 90/70 ยฐC, prรญpadne inรฝm, napr. 80/60 ยฐC, a klasickรฉ vykurovacie telesรก (obr. 5). Rozvodnรฉ potrubia od zdroja tepla po vykurovacie telesรก sรบ v najniลพลกom podlaลพรญ (pod stropom suterรฉnu alebo prรญzemia), alebo sa zabudujรบ do teplovodnรฉho kanรกla, prรญpadne priamo do vrstvy podlahy. Obeh teplonosnej lรกtky mรดลพe byลฅ s prirodzenรฝm obehom, alebo s nรบtenรฝm obehom za pomoci obehovรฉho ฤerpadla umiestnenรฉho za kotlom, resp. priamo v kotle. Strednรก teplota vykurovacรญch telies je 80, resp. 70 ยฐC;
Obr. 5ย  Teplovodnรฉ vykurovacie sรบstavy s vykurovacรญmi telesami (zdroj: firemnรฉ podklady KORADO)

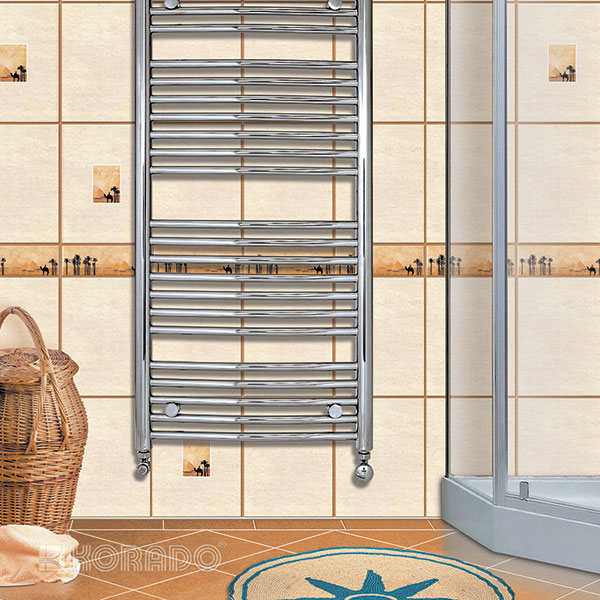

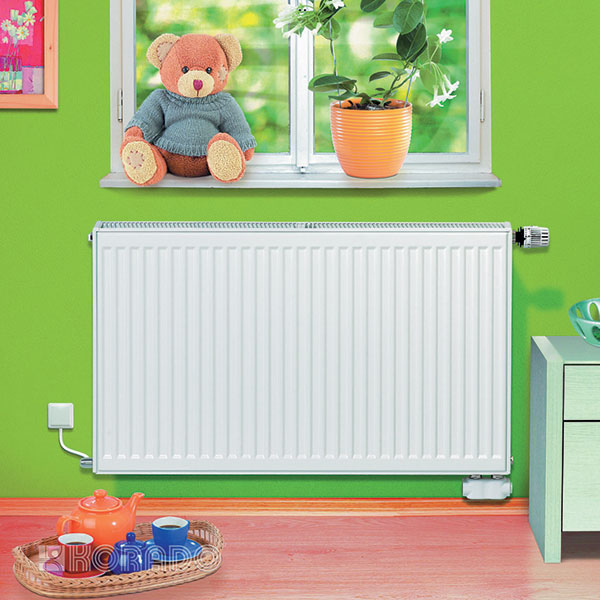

a โ€“ doskovรฉ vykurovacie teleso b โ€“ rebrรญkovรฉ vykurovacie teleso

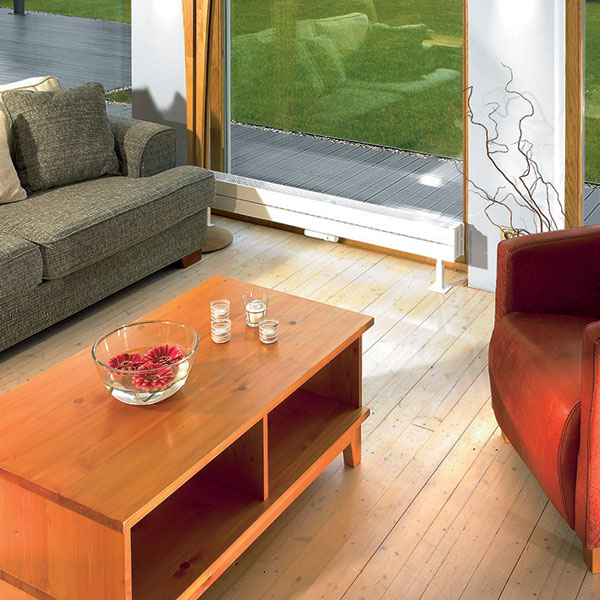

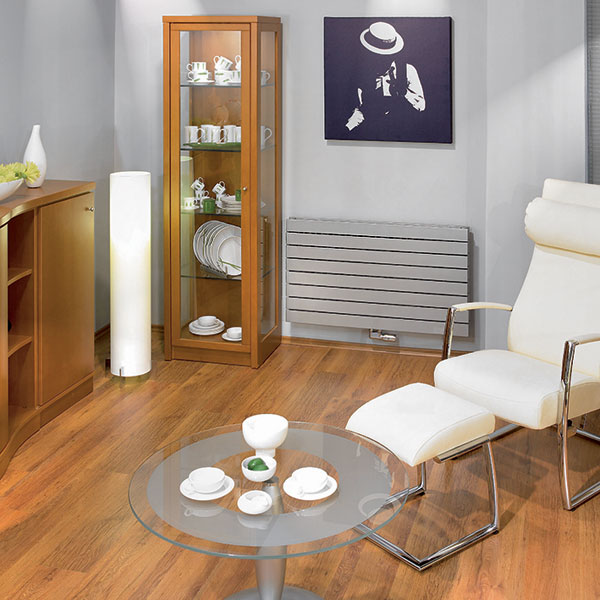

c โ€“ podokennรฝ konvektor d โ€“ horizontรกlne ฤlenenรฉ vykurovacie teleso

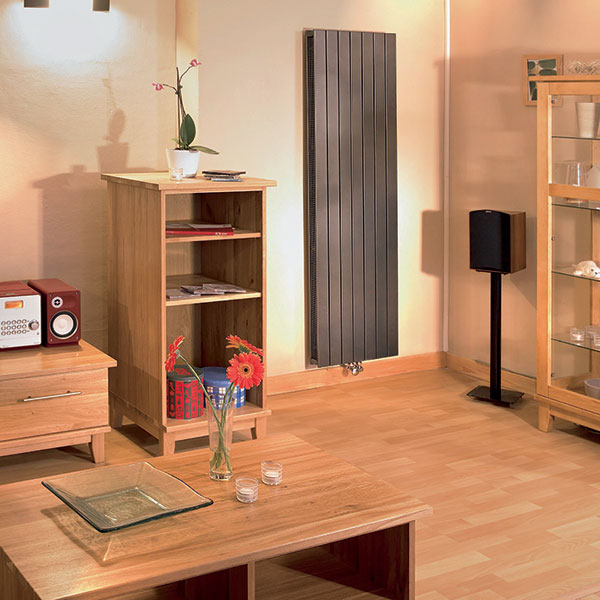

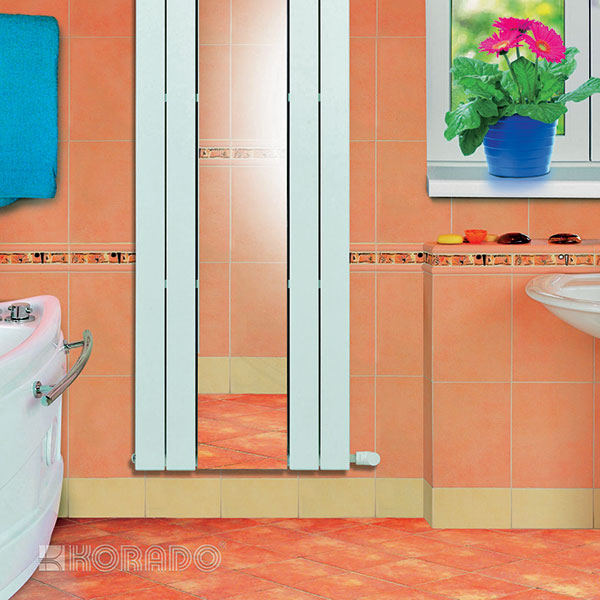

e โ€“ vykurovacie teleso so zrkadlom f โ€“ vertikรกlne ฤlenenรฉ vykurovacie teleso
  • nรญzkoteplotnรฉ vykurovanie (obr. 6) โ€“ tepelnรบ pohodu zabezpeฤuje vykurovacia sรบstava s nรญzkoteplotnรฝmi sรกlavรฝmi podlahovรฝmi plochami s teplotnรฝm spรกdom 45/30 ยฐC alebo stenovรฝmi (stropnรฝmi) plochami s teplotnรฝm spรกdom 60/40 ยฐC. Zdroj tepla pracuje s teplotnรฝm spรกdom 90/70 ยฐC alebo 80/60 ยฐC. รšprava teplonosnej lรกtky sa uskutoฤลˆuje v zmieลกavacej armatรบre a obeh pracovnej lรกtky zabezpeฤuje obehovรฉ ฤerpadlo. รšprava teplonosnej lรกtky sa mรดลพe uskutoฤniลฅ aj v ลกpeciรกlnom vรฝmennรญku tepla. Vykurovaciu plochu tvorรญ podlaha, resp. stena, kde sรบ zabudovanรฉ rรบry z ocele, medi alebo z plastov. Povrchovรก teplota podlahy pri podlahovom vykurovanรญ je max. 28 aลพ 29 ยฐC, pri stenovom vykurovanรญ do 40 aลพ 50 ยฐC;
Obr. 6ย  Veฤพkoploลกnรฉ nรญzkoteplovodnรฉ vykurovacie sรบstavy (zdroj: firemnรฉ podklady REHAU)

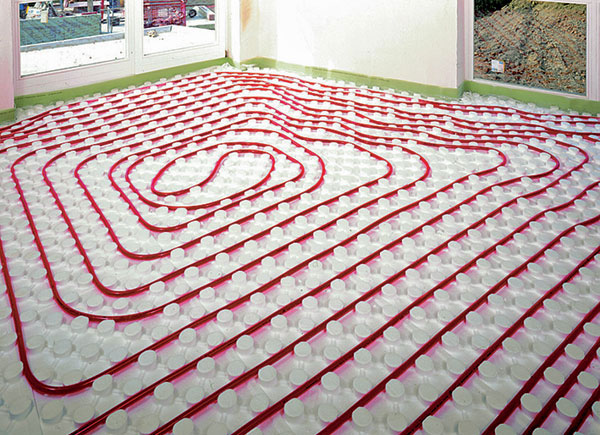

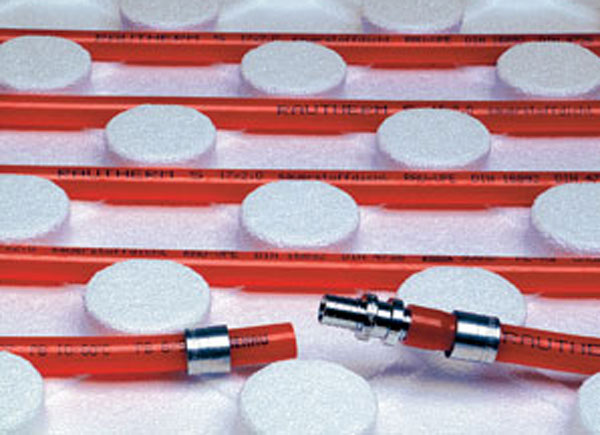

a โ€“ podlahovรฉ vykurovanie b โ€“ detail systรฉmovej dosky so spojom v potrubรญ

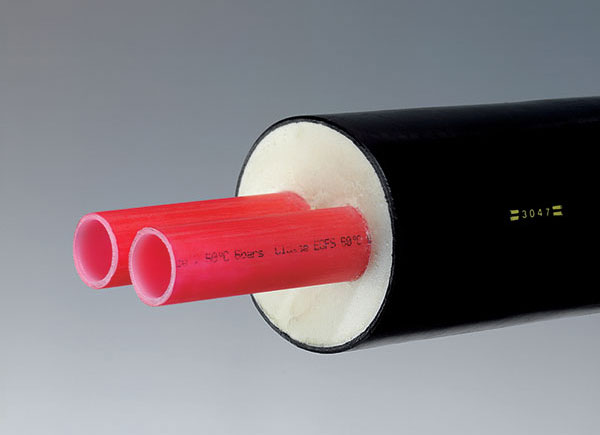

c โ€“ predizolovanรฉ potrubnรฉ systรฉmy
  • teplovzduลกnรฉ vykurovanie/vetranie (obr. 7) โ€“ teplonosnou lรกtkou je ohriaty teplรฝ vzduch, ktorรฝ sa dopravuje do miestnostรญ prostrednรญctvom vzduchotechnickรฝch potrubรญ a pohyb teplonosnej lรกtky je prirodzenรฝ (pohyb vzduchu je pomalรฝ), alebo nรบtenรฝ (pomocou ventilรกtora โ€“ pohyb vzduchu je usmernenรฝ a rรฝchly;
ย Obr. 7ย  Teplovzduลกnรก vykurovacia/vetracia sรบstava v rodinnom dome (zdroj: firemnรฉ podklady ATREA)

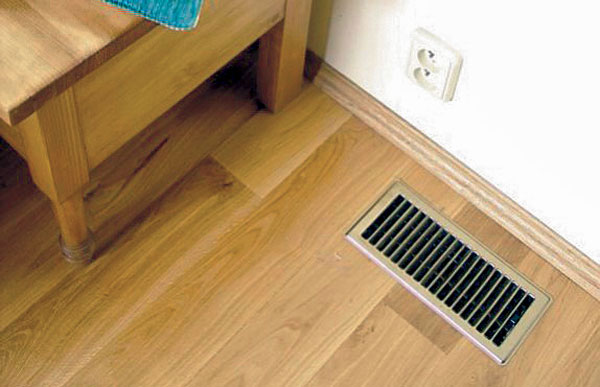

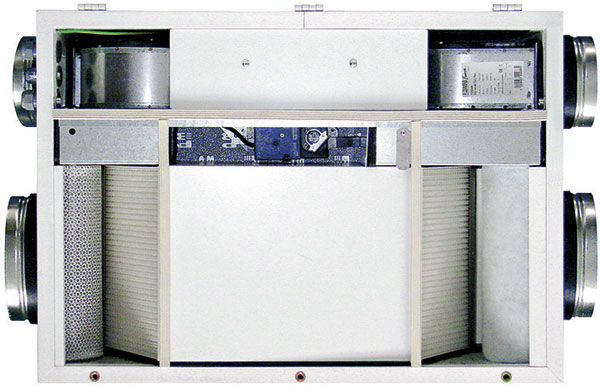

ย a โ€“ rekupereฤnรก jednotka b โ€“ podlahovรก vรฝustka

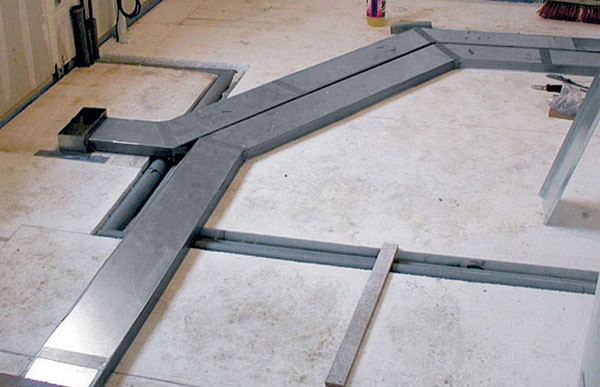

c โ€“ vzduchotechnickรฉ rozvody v podlahe
  • kombinovanรฉ vykurovanie (obr. 8) โ€“ pouลพije sa pri ลˆom kombinรกcia opรญsanรฝch vykurovacรญch sรบstav, napr. teplovodnรฉ vykurovanie s teplotnรฝm spรกdom 90/70 ยฐC a nรญzkoteplotnรฉ podlahovรฉ sรกlavรฉ vykurovanie s teplotnรฝm spรกdom 45/30 ยฐC. Spravidla kaลพdรฝ okruh mรก samostatnรฉ ฤerpadlo a teplota pracovnej lรกtky sa upravuje zmieลกavacรญmi armatรบrami v zรกvislosti od vonkajลกej teploty, ide o tzv. ekvitermickรบ regulรกciu.
ย Obr. 8ย  Kombinovanรก vykurovacia sรบstava (zdroj: firemnรฉ podklady UNIVENTA)

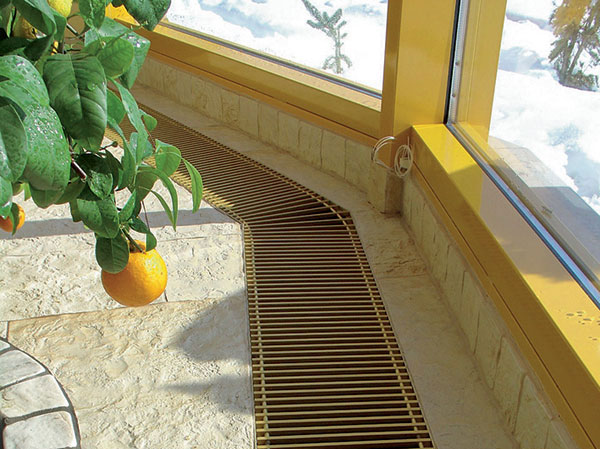

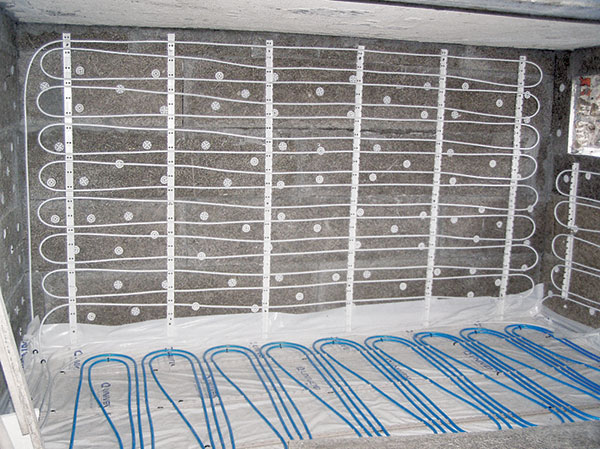

a โ€“ kombinovanรฉ nรญzkoteplotnรฉ veฤพkoploลกnรฉ podlahovรฉ a stenovรฉ vykurovanie, b โ€“ kombinรกcia nรญzkoteplotnรฉho veฤพkoploลกnรฉho podlahovรฉho vykurovania s podlahovรฝmi konvektormi

Lokรกlne vykurovacie sรบstavy

Pri lokรกlnych vykurovacรญch sรบstavรกch (obr. 9, obr. 10) sa zdroje tepla umiestลˆujรบ priamo do vykurovanรฝch miestnostรญ a majรบ zรกroveลˆ รบlohu vykurovacรญch telies. Tento spรดsob vykurovania je vhodnรฝ pre objekty, ktorรฉ disponujรบ dvoma aลพ tromi miestnosลฅami, v ktorรฝch sa pouลพijรบ miestne zdroje tepla, alebo pre veฤพkopriestorovรฉ objekty. Je to najjednoduchลกรญ spรดsob zabezpeฤenia tepelnej pohody vo vykurovanej miestnosti.

ย Obr. 10ย  Lokรกlne elektrickรฉ vykurovanie rodinnรฝch a bytovรฝch domov (zdroj: firemnรฉ podklady FENIX)

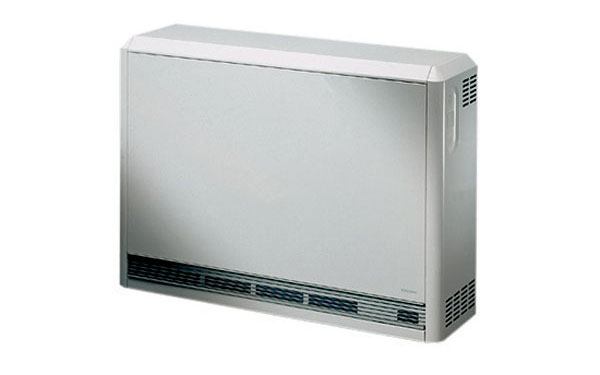

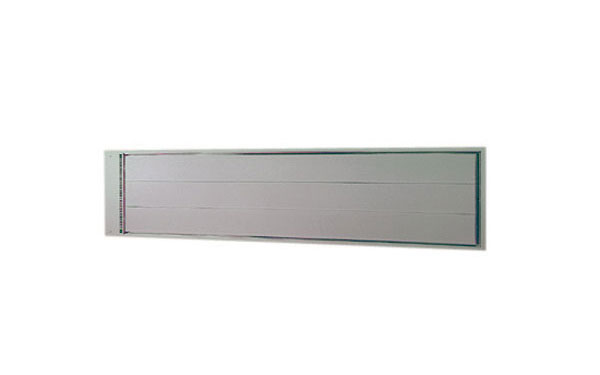

a โ€“ elektrickรฉ akumulaฤnรฉ kachle b โ€“ elektrickรฝ sรกlavรฝ panel

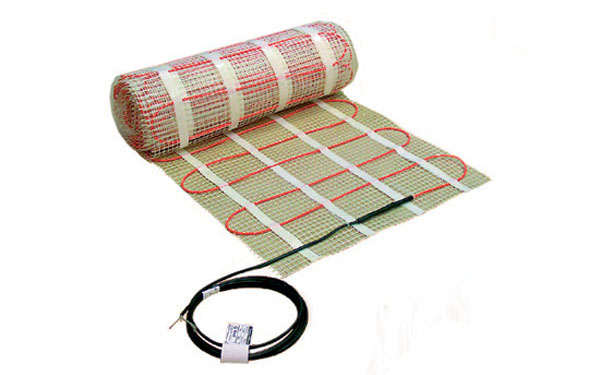

c โ€“ elektrickรฉ podlahovรฉ vykurovanie

Zdroj tepla (zรกroveลˆ vykurovacie teleso) odovzdรกva teplo do priestoru:

  • konvekciou โ€“ ohrieva okolitรฝ vzduch a spรดsobuje jeho pohyb,
  • sรกlanรญm โ€“ ohrievajรบ sa okolitรฉ plochy.

Aj lokรกlne vykurovacie sรบstavy moลพno kombinovaลฅ, napr. plynovรฉ infraลพiariฤe a plynovรฉ vzduchotechnickรฉ (VZT) sรบpravy.

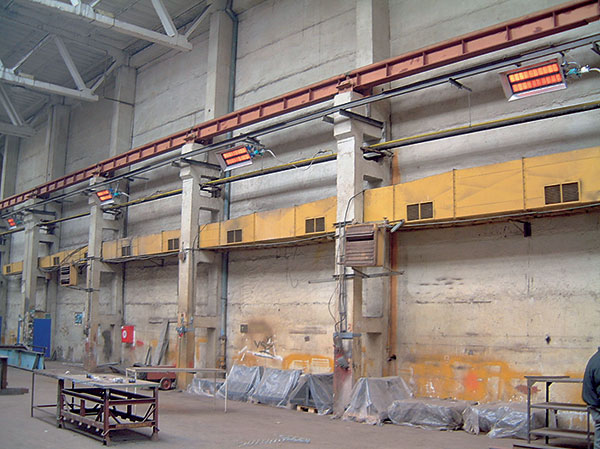

ย Obr. 9ย  Lokรกlne plynovรฉ vykurovanie priemyselnรฝch hรกl (zdroj: firemnรฉ podklady ABSOLUTGAZ)
ย  ย

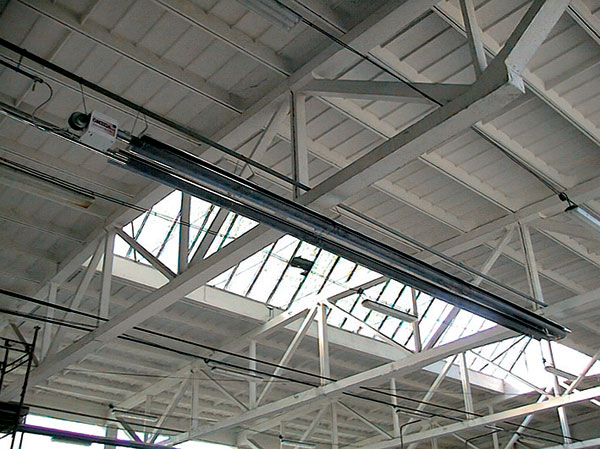

a โ€“ tmavรฉ plynovรฉ infraลพiariฤe b โ€“ svetlรฝ plynovรฝ infraลพiariฤ

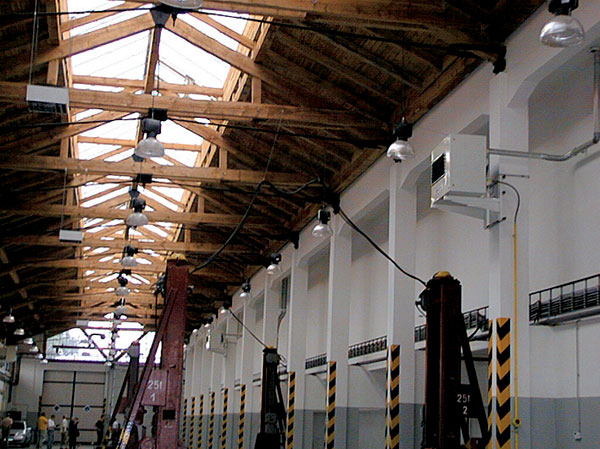

ย  ย c โ€“ plynovรก teplovzduลกnรก jednotka

K ideรกlnemu rozloลพeniu teplรดt v zvislom smere sa najviac pribliลพuje podlahovรฉ vykurovanie. Podฤพa druhu pouลพitรฉho paliva, resp. energie rozliลกujeme ลกpeciรกlne vykurovacie sรบstavy so zdrojom tepla na:

  • tuhรฉ palivo (mรคkkรฉ a tvrdรฉ drevo, hnedรฉ uhlie, brikety, koks)
  • kvapalnรฉ palivo (ฤพahkรฝ a ลฅaลพkรฝ vykurovacรญ olej),
  • plynnรฉ palivo (zemnรฝ plyn, bioplyn, propรกn, butรกn),
  • elektrickรบ energiu (priamovรฝhrevnรฉ, akumulaฤnรฉ, zmieลกanรฉ).

Hygienickรฉ poลพiadavky na vykurovacie sรบstavy

Najviac pouลพรญvanรฝmi sรบstavami techniky prostredia v budovรกch u nรกs, ale aj v zahraniฤรญ sรบ nasledujรบce vykurovacie a vetracie, resp. klimatizaฤnรฉ sรบstavy: konvekฤnรฉ vykurovacie sรบstavy s vykurovacรญmi telesami, veฤพkoploลกnรฉ teplovodnรฉ podlahovรฉ vykurovanie, vykurovacie sรบstavy so zavesenรฝmi sรกlavรฝmi panelmi a infraลพiariฤmi, sรบstavy s vetracรญmi alebo klimatizaฤnรฝmi jednotkami.

Pre jednotlivรฉ sรบstavy sรบ charakteristickรฉ tieto hygienickรฉ a bezpeฤnostnรฉ poลพiadavky, ktorรฉ nรกsledne mรดลพu ovplyvniลฅ voฤพbu, resp. pouลพitie tรฝchto sรบstav:

  • konvekฤnรฉ vykurovacie sรบstavy s vykurovacรญmi telesami โ€“ povrchovรก teplota by nemala byลฅ vyลกลกia ako 80 ยฐC, vykurovacie telesรก by mali byลฅ ฤพahko dostupnรฉ a mali by byลฅ ฤพahko ฤistiteฤพnรฉ, ฤพahko montovateฤพnรฉ atฤ.;
  • veฤพkoploลกnรฉ teplovodnรฉ podlahovรฉ vykurovanie โ€“ povrchovรก teplota podlahy by nemala prekroฤiลฅ nasledujรบce hodnoty:
    • priestory, kde sa prevaลพne stojรญ 24 aลพ 26 ยฐC
    • obytnรฉ a administratรญvne priestory 28 aลพ 29 ยฐC
    • kรบpeฤพne, chodby, bazรฉny 32 aลพ 35 ยฐCย ย
  • vykurovacie sรบstavy so zavesenรฝmi sรกlavรฝmi panelmi (ZSP) a infraลพiariฤmi (Iลฝ) โ€“ minimรกlna vรฝลกka zavesenia panelov a infraลพiariฤov by mala byลฅ takรก, aby v oblasti temena hlavy nebola vรฝslednรก teplota guฤพovรฉho teplomeru vyลกลกia ako 25 ยฐC a maximรกlna hustota sรกlavรฉho toku od ZSP a Iลฝ by nemala prekroฤiลฅ hodnotu 200 W/m2.
  • sรบstavy s vetracรญmi alebo klimatizaฤnรฝmi jednotkami โ€“ maximรกlna rรฝchlosลฅ vzduchu v pobytovej zรณne nesmie prekroฤiลฅ hygienickรฉ poลพiadavky podฤพa druhu technolรณgie a prevรกdzky, rozdiel teplรดt privรกdzanรฉho a vnรบtornรฉho vzduchu vo vykurovanom priestore nesmie byลฅ vรคฤลกรญ ako 10 aลพ 25 ยฐC, v priemysle sa volรญ aj 40 ยฐC.

Zรกver

Na zรกklade analรฝzy jednotlivรฝch vykurovacรญch sรบstav, fyzikรกlneho princรญpu odovzdรกvania tepla a hmoty, odporรบฤanรฉho pouลพitia do nรญzkych alebo vysokรฝch, zateplenรฝch alebo nezateplenรฝch priestorov, prรญpadne analรฝzy ich vรฝhod a nevรฝhod, moลพno konลกtatovaลฅ, ลพe z energetickรฉho, ekonomickรฉho, ale aj environmentรกlneho hฤพadiska zaฤรญnajรบ sa vo svete preferovaลฅ kombinovanรฉ vykurovacie sรบstavy, hoci poฤiatoฤnรฉ investiฤnรฉ nรกklady predstavujรบ najvรคฤลกiu poloลพku. Kombinovanรฉ vykurovacie/vetracie sรบstavy spรกjajรบ v sebe vรฝhody viacerรฝch vykurovacรญch sรบstav a zรกroveลˆ ich kombinรกciou sa eliminujรบ nedostatky. Moลพno tieลพ konลกtatovaลฅ, ลพe kombinovanรฉ vykurovacie sรบstavy sรบ maximรกlne energeticky รบspornรฉ a vytvรกrajรบ v pobytovej zรณne ฤloveka optimรกlnu vnรบtornรบ klรญmu.

doc. Ing. Daniel Kalรบs, PhD.
Katedra TZB, Stavebnรก fakulta STU, Bratislava, e-mail: daniel.kalus@stuba.sk
ฤŒlรกnok bol uverejnenรฝ v ฤasopise TZB HAUSTECHNIK, ฤรญslo 3, roฤnรญk 2007.

Literatรบra
1. Petrรกลก, D. a kol.: Nรญzkoteplotnรฉ vykurovanie a obnoviteฤพnรฉ zdroje energie. Bratislava: Jaga, 2001.
2. Lulkoviฤovรก, O. a kol.: Zdroje tepla a kotolne. Bratislava: Jaga, 2004.
3. Chmรบrny, I.: Tepelnรก ochrana budov. Bratislava: Jaga, 2003.
4. Nagy, E.: Nรญzkoenergetickรฝ dom. Bratislava: Jaga, 2002.
5. Petrรกลก, D., Kalรบs, D., Koudelkovรก, D.: Vykurovacie sรบstavy. Cviฤenia a ateliรฉrovรก tvorba. Bratislava: SvF STU, 2000.
6. Petrรกลก, D., Koudelkovรก, D.: Teplovodnรฉ a elektrickรฉ podlahovรฉ vykurovanie. Bratislava: JAGA, 2004.
