Vykurovanie meteorologickej stanice za polárnym kruhom

Chladné a nehostinné prostredie predstavuje sťažené podmienky na vykurovanie budov. Tam, kde neprichádza do úvahy využitie zemného plynu, sa musia hľadať oveľa sofistikovanejšie riešenia. V tomto prípade sa k slovu dostávajú tepelné čerpadlá.

Najchladnejšie miesto vo Švédsku leží 235 km za severným polárnym kruhom. Ide o meteorologickú stanicu v Naimakke, kde teplomer nezriedka ukazuje aj -40 °C. Býva a pracuje tu len jeden človek, 80-ročný meteorológ. V nehostinných podmienkach sa rozhodol použiť na vykurovanie meteorologickej stanice dve tepelné čerpadlá.

Riešenie v náročných podmienkach

Pri meracích prístrojoch v Naimakke stojí futuristická kupola. Túto modernú meteorologickú stanicu vykuruje tepelné čerpadlo typu vzduch-voda (flexoTHERM exclusive s označením Green iQ od spoločnosti Vaillant). Tepelné čerpadlo je v maximálnej miere ekologické a dokáže využívať každý z alternatívnych prírodných zdrojov tepla – zem, vodu alebo vzduch. Meteorológ si vybral poslednú možnosť, pretože v náročných podmienkach za severným polárnym kruhom predstavovala najľahšie riešenie. Montáž trvala iba jeden deň. Pre vnútornú jednotku tepelného čerpadla sa pripravila elektrická prípojka a medené rozvody.

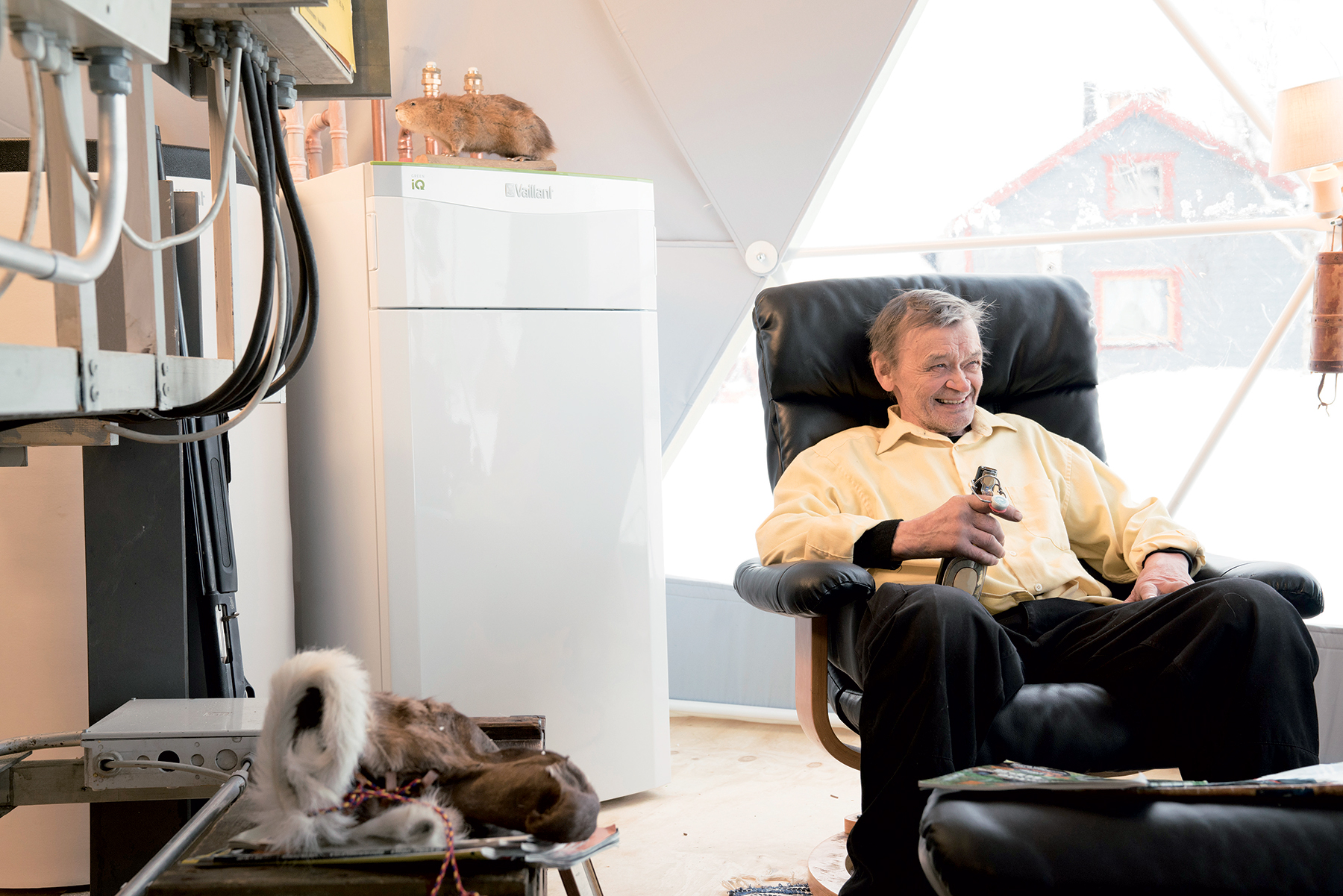

Meteorologickú stanicu v Naimakke vo Švédsku vykuruje tepelné čerpadlo flexoTHERM exclusive.

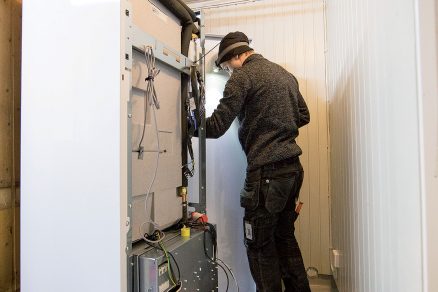

Výhodou použitého tepelného čerpadla je, že celý jeho hydraulický systém je integrovaný do jednej vnútornej jednotky. Výparník, kondenzátor, štvorcestný ventil, kompresor, expanzný ventil a izolácia sú nainštalované vo vnútri jednotky, v priestore chladiaceho okruhu. Vedľa vnútornej jednotky tepelného čerpadla zhotoviteľ namontoval expanznú nádobu na vyrovnanie teplotnej rozťažnosti. Tepelné čerpadlo sa následne pripojilo na rozvody do vykurovacej sústavy. Tá pozostáva z trojcestného ventilu, medených rozvodov a podlahového vykurovania. Realizovali sa tiež medené napojenia na vonkajšiu jednotku.

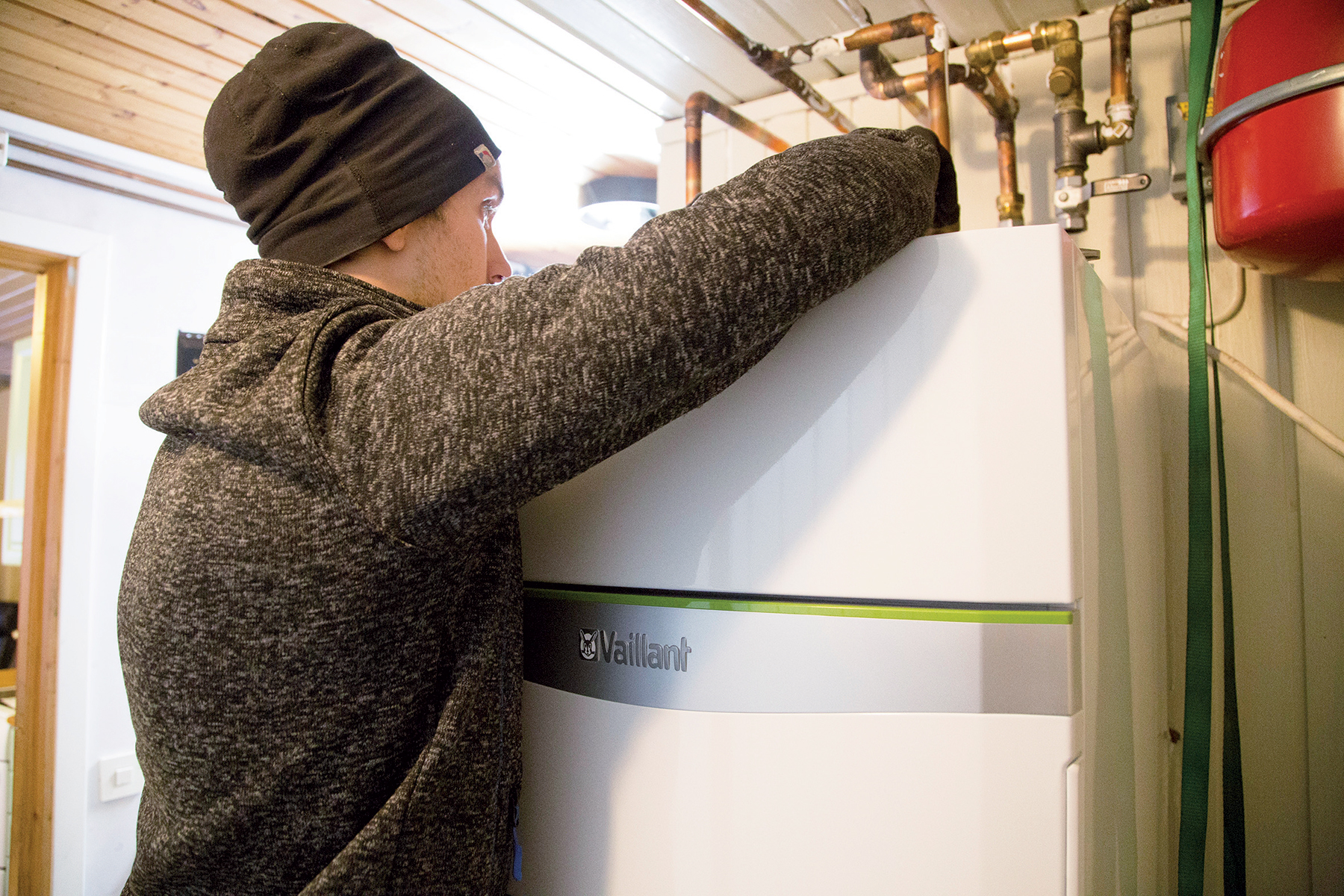

Inštalácia tepelného čerpadla flexoCOMPACT exclusive vzduch-voda v budove, v ktorej býva meteorológ.

Inštalácia vonkajšej jednotky

Vonkajšiu jednotku tepelného čerpadla typu vzduch-voda zhotoviteľ nainštaloval do exteriéru, vedľa meteorologickej stanice. Nainštalovaná bola podľa platných technických predpisov, minimálne pol metra od steny meteorologickej stanice, aby okolo jednotky prúdilo dostatočné množstvo vzduchu. Jednotka je mimoriadne tichá a zvukovo optimalizová. Vďaka dôkladnému tlmeniu vibrácií a efektívnej zvukovej izolácii je jej hlučnosť iba 42 dB. Dodržiavať sa má aj vzdialenosť vnútornej a vonkajšej jednotky, maximálny limit je 30 metrov (pre hydraulické straty).

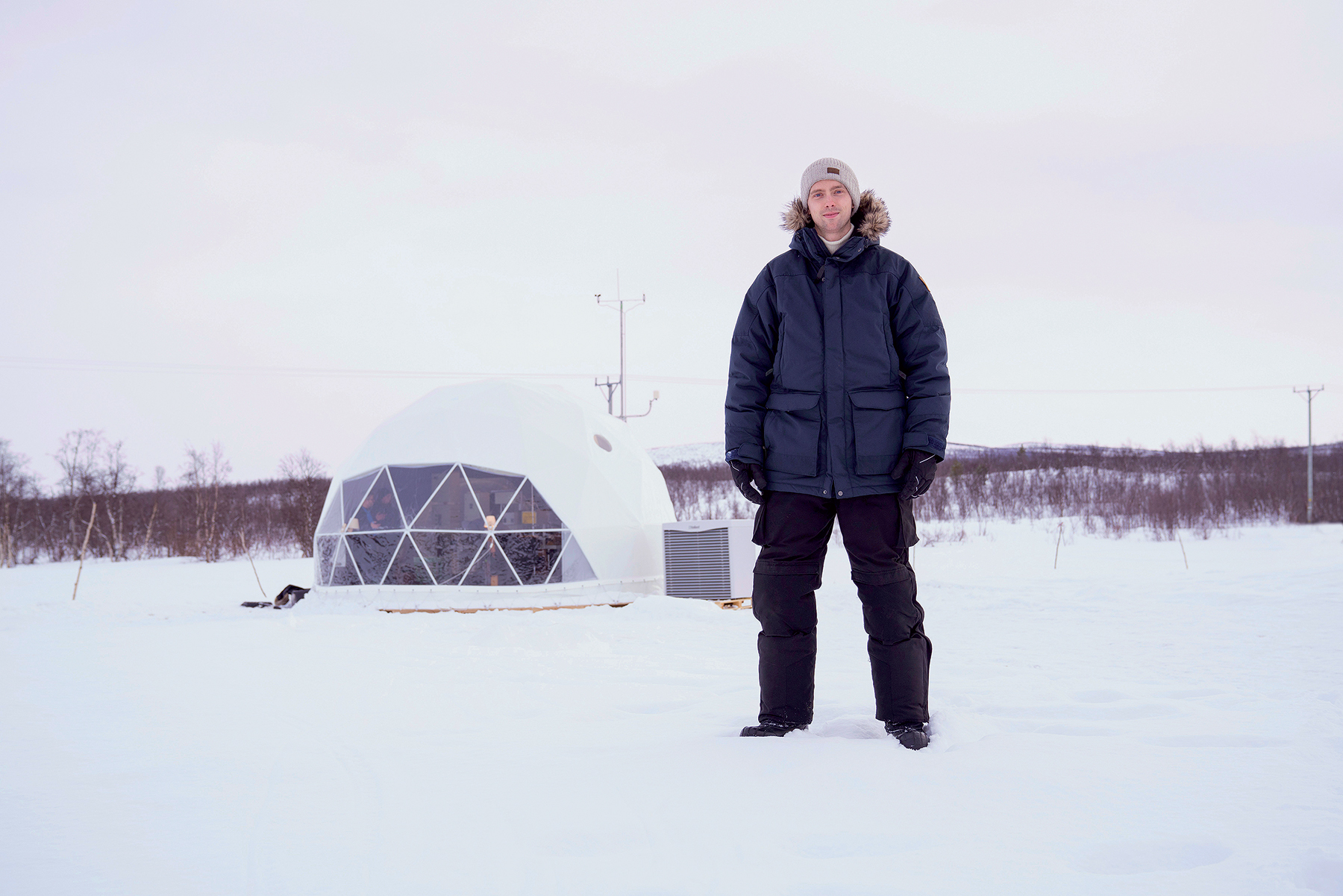

Vedľa modernej meteorologickej stanice vidieť vonkajšiu jednotku tepelného čerpadla typu vzduch-voda.

Tepelné čerpadlá pre meteorologickú stanicu

Podľa vypočítaných tepelných strát modernej meteorologickej stanice sa následne tepelné čerpadlo nadimenzovalo. Patrí medzi najúčinnejšie zariadenia na trhu s nízkymi prevádzkovými nákladmi. Zvyčajne si ho ľudia zvolia na vykurovanie do novostavieb, ale aj v rámci rekonštrukcií, najčastejšie do rodinných a menších bytových domov. V súlade s európskou smernicou ErP sa použité tepelné čerpadlo zaraďuje do najvyššej energetickej triedy A++/A+++ (podľa použitého druhu zdroja). Má novovyvinutý vysokoúčinný chladivový okruh, ktorým dosahuje vyššie COP. Jeho srdcom je kvalitný scroll kompresor. Tepelné čerpadlo je veľmi tiché, vysoko efektívne a umožňuje dosiahnutie vysokej teploty +65 °C aj v zime, keď je vonkajšia teplota nižšia ako –22 °C. Možno ho ovládať jednoducho a pohodlne aj cez smartfón alebo tablet, prostredníctvom wi-fi a aplikácie multiMATIC.

Meteorologickú stanicu v Naimakke vo Švédsku vykuruje tepelné čerpadlo flexoTHERM exclusive.

Meteorologickú stanicu v Naimakke tvorí aj druhá budova, v ktorej meteorológ býva. V nej sa na vykurovanie osvedčilo tepelné čerpadlo flexoCOMPACT exclusive zem-voda s označením Green iQ. Dosahuje výstupnú teplotu až +65 °C, má nízke prevádzkové náklady a pracuje veľmi spoľahlivo. Má zabudovaný 185-litrový zásobník teplej vody a meteorológ ho využíva aj na prípravu teplej vody. Aj toto tepelné čerpadlo sa môže ovládať cez smartfón alebo tablet.

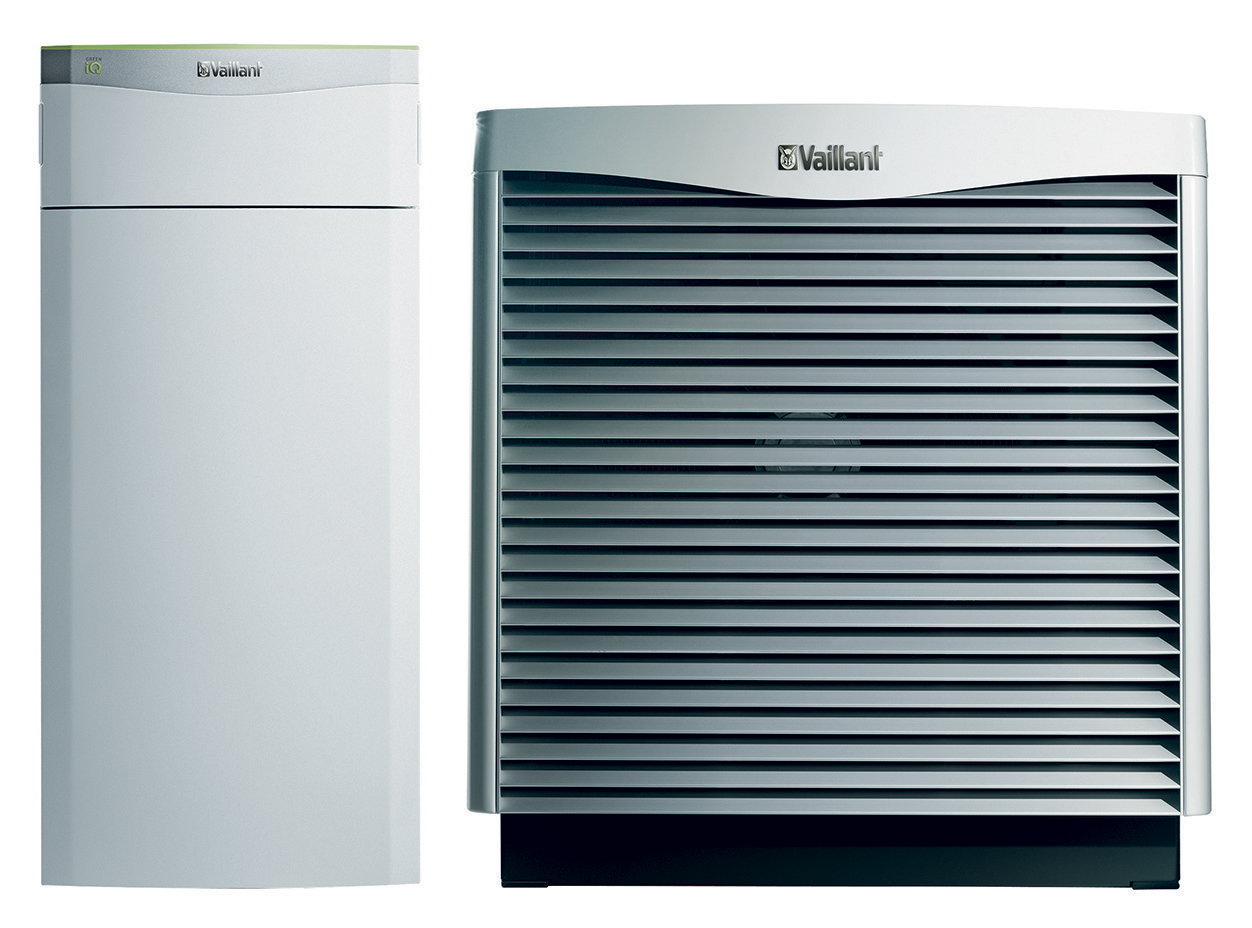

Tepelné čerpadlo na vykurovanie meteorologickej stanice

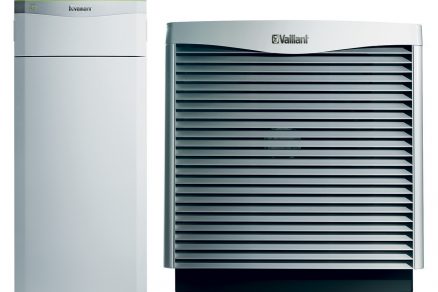

• Vaillant flexoTHERM exclusive vzduch-voda s označením Green iQ
• Výkonové rady: 5, 8, 11, 15, 19 kW
• Vykurovacia teplota (min./max.): 25/65 °C
• Funkcia chladenia
• Rozmery vnútornej jednotky (v. × š. × h.): 1 183 × 595 × 600 mm
• Hlučnosť vnútornej jednotky: 40 až 48 dB (mimoriadne tichá prevádzka)
• Ekvitermický systémový regulátor multiMATIC 700
• Vonkajšia jednotka vzduch-voda: aroCOLLECT

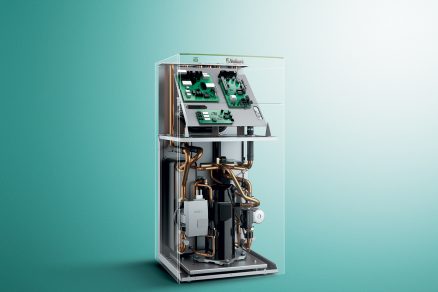

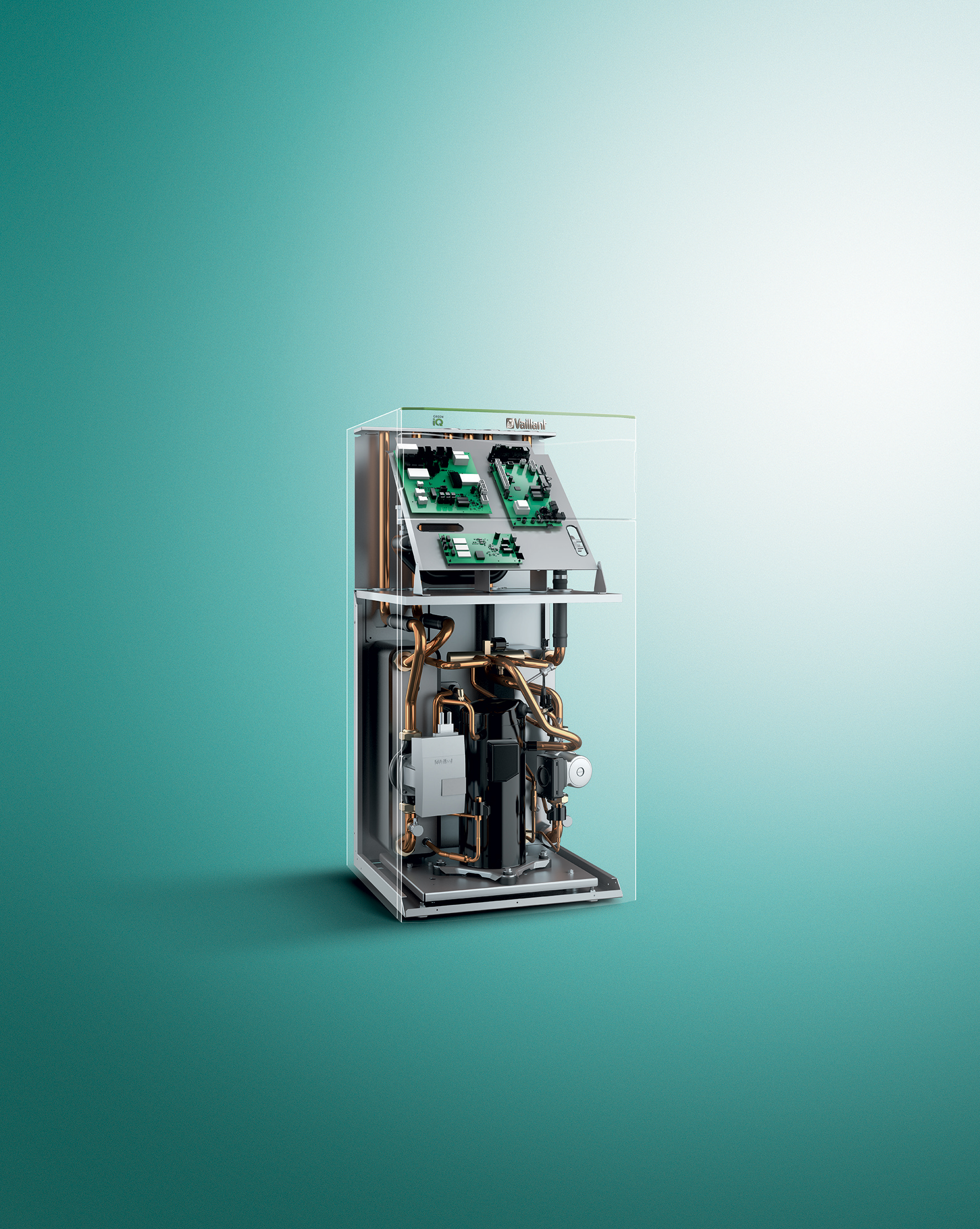

Rez tepelným čerpadlom flexoTHERM exclusive

Tepelné čerpadlo na vykurovanie budovy na bývanie
• Vaillant flexoCOMPACT exclusive zem-voda s označením Green iQ
• Zabudovaný tepelný zásobník teplej vody s objemom 185 l
• Výkonové rady: 5, 8, 11 kW
• Vykurovacia teplota (min./max.): 25/65 °C
• Teplota teplej vody s tepelným čerpadlom/s prídavným elektrickým ohrevom: 60/75 °C
• Funkcia chladenia
• Rozmery vnútornej jednotky (v. × š. × h.): 1 868 × 595 × 720 mm
• Hlučnosť vnútornej jednotky: 40 až 48 dB (mimoriadne tichá prevádzka)
• Ekvitermický systémový regulátor multiMATIC 700

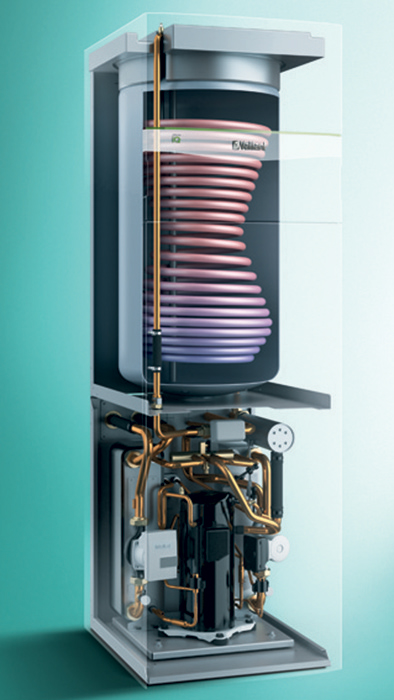

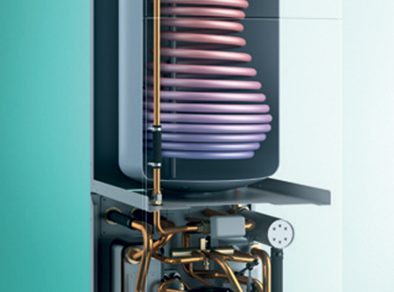

Rez tepelným čerpadlom flexoCOMPACT exclusive

Foto: Vaillant

Článok bol uverejnený v časopise TZB Haustechnik 1/2018.
