Vรฝroba klimatizaฤnรฉho chladu zo solรกrneho tepla

Partneri sekcie:

ฤŒlรกnok sa venuje tรฉme priamej vรฝroby klimatizaฤnรฉho chladu zo solรกrneho tepla, a to najmรค na รบฤely klimatizovania veฤพkรฝch obytnรฝch, administratรญvnych alebo vรฝrobnรฝch budov. Zariadenie je kombinรกciou plochรฝch reflexnรฝch solรกrnych kolektorov ako zdroja pohonnรฉho tepla a kedysi hojne pouลพรญvanรฉho ejektorovรฉho chladenia. Hlavnรฝmi atribรบtmi tohto typu chladiaceho systรฉmu sรบ jednoduchosลฅ a spoฤพahlivosลฅ. Teplo vyrobenรฉ v opisovanom Fresnelovom solรกrnom systรฉme moลพno akumulovaลฅ aj v prรญpade prevรกdzky s nรญzkym alebo nulovรฝm slneฤnรฝm svitom alebo ho moลพno vyuลพiลฅ na vykurovacie ฤi priemyselnรฉ รบฤely.

Potreba chladiacich vรฝkonov โ€“ najmรค na รบฤely klimatizรกcie โ€“ sa vo veฤพkรฝch budovรกch pohybuje spravidla rรกdovo od niekoฤพkรฝch stoviek kilowattov aลพ po megawattovรบ รบroveลˆ, ฤo predstavuje znaฤnรบ zรกลฅaลพ pre elektrickรบ sieลฅ aj financie uลพรญvateฤพa. Modernรฉ budovy, najmรค administratรญvne, majรบ veฤพmi ฤasto stavebnรบ formu โ€žsklenenรฝch palรกcovโ€œ, ฤo znamenรก, ลพe bez mohutnej klimatizaฤnej strojovne by boli v letnรฝch mesiacoch v podstate neobรฝvateฤพnรฉ. Preto je vรฝhodnรฉ vyuลพiลฅ na vรฝrobu chladu priamo lacnรฉ teplo โ€“ ฤi uลพ solรกrne, odpadovรฉ, alebo inรฉ (ak je k dispozรญcii).

Na vรฝrobu chladu priamo z tepla moลพno okrem inรฝch vลกeobecne znรกmych, ale pomerne komplikovanรฝch absorbฤnรฝch chladiacich/klimatizaฤnรฝch zariadenรญ pouลพiลฅ aj veฤพmi zaujรญmavรฉ a znovu modernรฉ ejektorovรฉ chladiace zariadenia kombinovanรฉ s Fresnelovรฝmi solรกrnymi panelmi. Ejektorovรฉ chladiace zariadenia sรบ jednoduchรฉ, spoฤพahlivรฉ a lacnรฉ โ€“ a najmรค bez drahรฝch pohyblivรฝch mechanickรฝch ฤastรญ, ako sรบ kompresory. Sรบ vynikajรบcou alternatรญvou na vรฝrobu klimatizaฤnรฉho chladu vลกade tam, kde je relatรญvne dostatok miesta a tepla (staฤรญ teplo s nรญzkou teplotou), ฤo je prรญpad vรคฤลกiny striech.

V kombinรกcii s Fresnelovรฝmi solรกrnymi kolektormi, ktorรฉ predstavujรบ jednoduchรฝ a lacnรฝ spรดsob na koncentrรกciu slneฤnรฉho ลพiarenia (bez potreby drahรฝch parabolickรฝch koncentrickรฝch kolektorov), tak dostรกvame lacnรฝ a prevรกdzkovo spoฤพahlivรฝ klimatizaฤnรฝ systรฉm, ktorรฝ dokรกลพe poฤas mesiacov s vysokรฝm slneฤnรฝm ลพiarenรญm pokryลฅ celรบ alebo podstatnรบ ฤasลฅ potreby klimatizaฤnรฉho chladu v budovรกch.

Opis systรฉmu

Predmetnรฉ zariadenie pozostรกva z tรฝchto dvoch hlavnรฝch ฤastรญ:

  • Fresnelove slneฤnรฉ kolektory โ€“ zdroj tepla,
  • ejektorovรฝ chladiaci systรฉm, ktorรฝ vyrรกba chlad z tepla.

Zรกkladom Fresnelovรฝch kolektorov sรบ vyleลกtenรฉ rovinnรฉ plechy s jednoduchรฝm osovรฝm natรกฤanรญm v horizontรกle (riadiaci systรฉm nie je zloลพitรฝ), ktorรฉ odrรกลพajรบ slneฤnรฉ ลพiarenie na absorbรฉr. Absorbรฉr je sklenenรก alebo inรก priehฤพadnรก rรบra pod odrazovou strieลกkou (obr. 1). Ejektorovรฝ chladiaci systรฉm pozostรกva predovลกetkรฝm zo sรบstavy troch doskovรฝch tepelnรฝch vรฝmennรญkov, jedinรฝm nรกroฤnejลกรญm komponentom je dรฝza (ejektor), v ktorej sa vytvรกra podtlak Venturiho efektom. Podtlak v dรฝze je schopnรฝ vysรกvaลฅ pracovnรบ lรกtku z vรฝparnรญka a vytvรกra tak tlakovรฝ rozdiel, akรฝ vytvรกra v klasickรฝch chladiacich strojoch kompresor.

Ejektory ako technickรฉ zariadenia nie sรบ novinka, sรบ znรกme viac ako poldruha storoฤia a pred nรกstupom kompresorovรฉho chladenia sa hojne vyuลพรญvali v chladiacej technike i v parnรฝch strojoch ako ฤerpadlรก. Majรบ niลพลกรญ chladiaci faktor (รบฤinnosลฅ) ako kompresorovรฉ chladiace systรฉmy, ale majรบ obrovskรบ vรฝhodu v tom, ลพe hlavnou pohonnou energiou je teplo, nie elektrickรก energia. Dรดleลพitรฉ je aj to, ลพe prehrievacie teploty v generรกtore pary nemusia byลฅ veฤพmi vysokรฉ, pri vhodnรฝch chladivรกch v obehu postaฤujรบ teploty vyลกลกie ako 70 ยฐC.

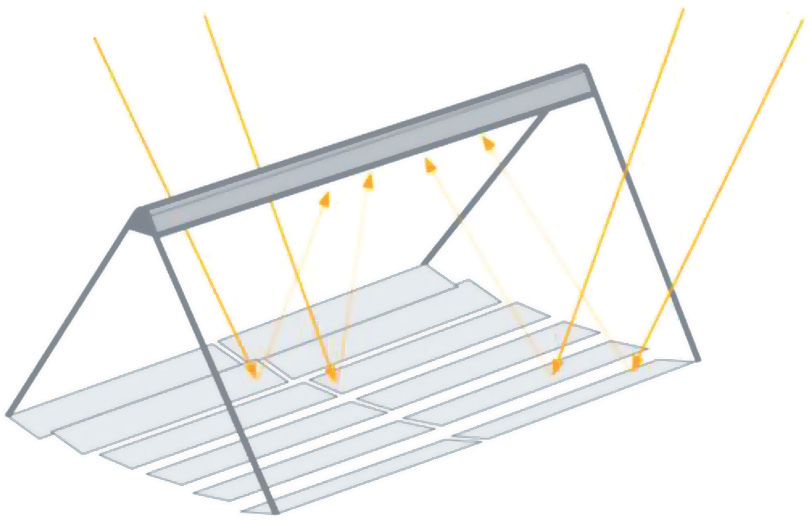

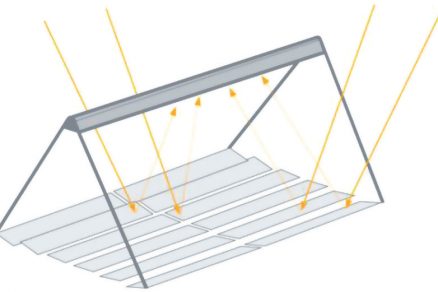

Obr. 1 Fresnelov solárny kolektor Termoabsorbér je priehฤพadná sklenená rúra v strieške hore. Pri dobrých radiaฤných podmienkach moลพno dosiahnuลฅ teplotu aลพ 230 °C, na prevádzku systému však postaฤujú omnoho niลพšie teploty.

Obr. 1 Fresnelov solรกrny kolektor
Termoabsorbรฉr je priehฤพadnรก sklenenรก rรบra v strieลกke hore. Pri dobrรฝch radiaฤnรฝch podmienkach moลพno dosiahnuลฅ teplotu aลพ 230 ยฐC, na prevรกdzku systรฉmu vลกak postaฤujรบ omnoho niลพลกie teploty.

Aplikรกcie

Prรกve budovy predstavujรบ pri tomto druhu chladiacej a klimatizaฤnej techniky vhodnรบ aplikaฤnรบ oblasลฅ. Strechy budov poskytujรบ spravidla dostatok priestoru na inลกtalรกciu Fresnelovรฝch slneฤnรฝch kolektorov, ktorรฉ pomerne jednoducho zachytรกvajรบ a koncentrujรบ dopadajรบce slneฤnรฉ ลพiarenie. Riadiaci systรฉm natรกฤania panelov podฤพa polohy slnka je jednoduchรฝ, keฤลพe ide o jednoduchรฉ otรกฤanie rovinnรฝch plรดch (lesklรฝ plech) okolo jednej horizontรกlnej osi. Veฤพkou prevรกdzkovou vรฝhodou plochรฝch otรกฤavรฝch kolektorov je moลพnosลฅ servisnรฉho sklopenia do rovinnej polohy v prรญpade bรบrok a ฤistiacich prรกc.

Samotnรฝ ejektorovรฝ chladiaci stroj je skladaฤka komponentov, ako sรบ doskovรฉ vรฝmennรญky tepla, obehovรฉ ฤerpadlo, ลกkrtiaci ventil a samotnรฝ ejektor, ฤo je vhodne usporiadanรก dรฝza. V podstate ide teda o skladaฤku znรกmych komponentov. Jedinรฝ technologicky nรกroฤnejลกรญ komponent je prรกve ejektor, aj ten vลกak moลพno vyrobiลฅ na ลกtandardnรฝch obrรกbacรญch strojoch. Vรฝpoฤet ejektorov nepatrรญ k beลพnรฝm znalostiam tepelnรฝch a chladiarenskรฝch inลพinierov, na realizรกciu tohto systรฉmu je preto vhodnรฉ maลฅ k dispozรญcii sรฉriu vypoฤรญtanรฝch a prรญpadne aj vyrobenรฝch ejektorov, ktorรฉ sa budรบ daลฅ vhodne nasadiลฅ v rรกmci typickรฝch prรญpadov vyskytujรบcich sa v praxi. Premennรฉ parametre, podฤพa ktorรฝch sa ejektory navrhujรบ, sรบ teploty, tlaky, prietoky a rรฝchlosti pracovnรฝch lรกtok, poลพadovanรฉ chladiace vรฝkony a s tรฝm sรบvisiace potrebnรฉ tepelnรฉ prรญkony.

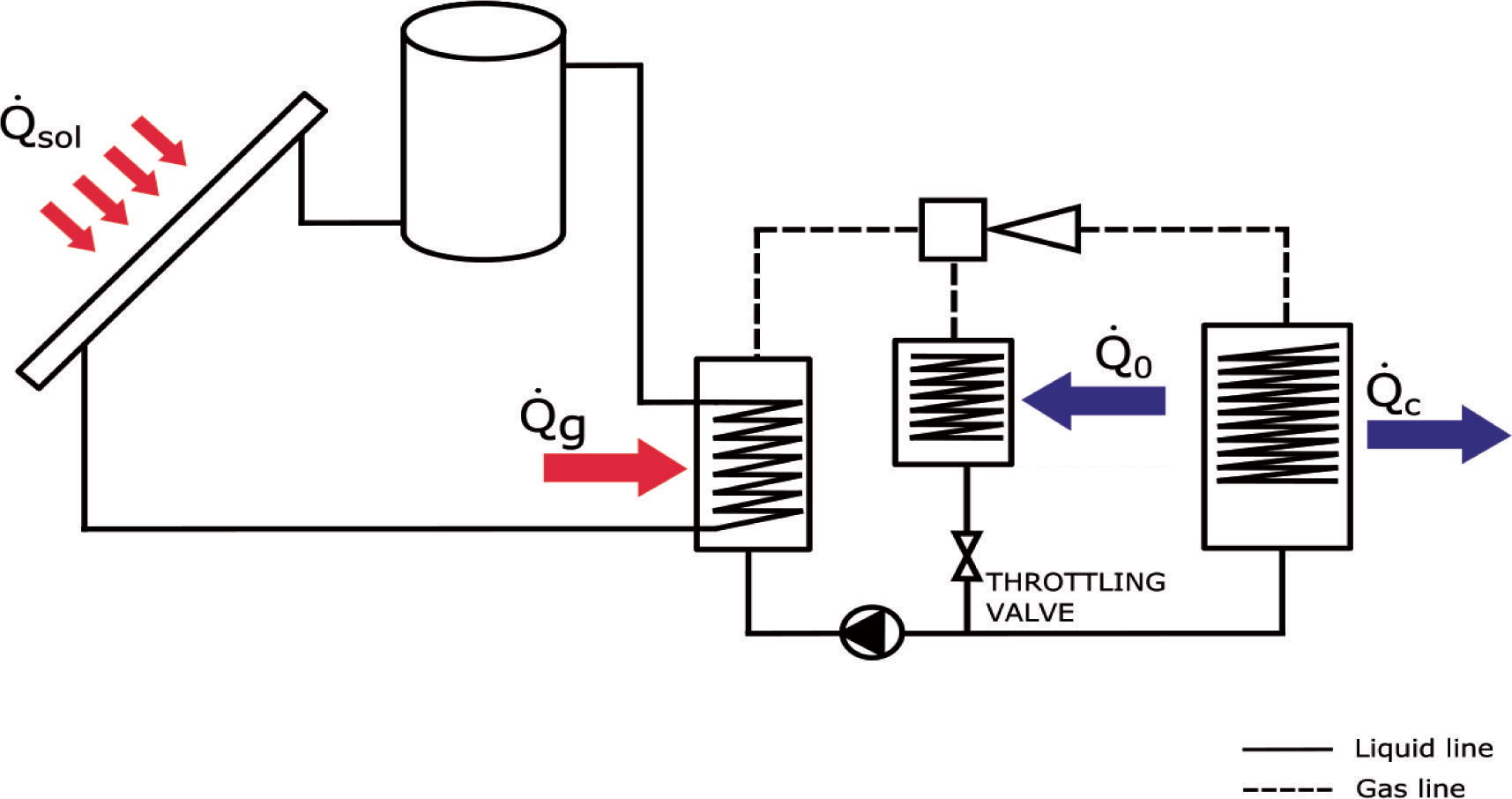

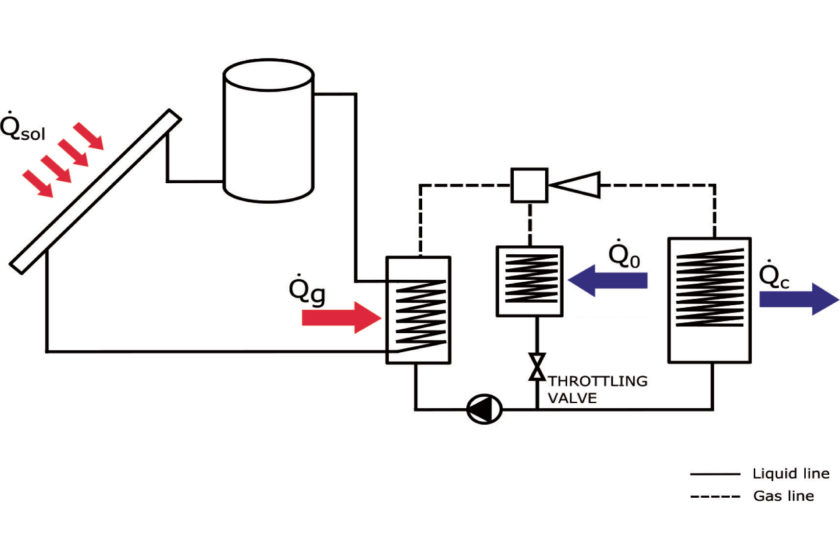

Obr. 2 Schéma ejektorového solárneho chladiaceho systému. Pary prúdiacej pracovnej látky (napr. voda alebo iné chladivo) vytvárajú v ejektore podtlak v boฤnej vetve z výparníka, v ktorom dochádza k chladiacemu efektu. Prúdenie pracovnej látky zabezpeฤuje ฤerpadlo, ohrev Fresnelove kolektory.

Obr. 2 Schรฉma ejektorovรฉho solรกrneho chladiaceho systรฉmu.
Pary prรบdiacej pracovnej lรกtky (napr. voda alebo inรฉ chladivo) vytvรกrajรบ v ejektore podtlak v boฤnej vetve z vรฝparnรญka, v ktorom dochรกdza k chladiacemu efektu. Prรบdenie pracovnej lรกtky zabezpeฤuje ฤerpadlo, ohrev Fresnelove kolektory.

Vรฝhody a nevรฝhody

Vรฝhodou je, ลพe predmetnรฝ systรฉm moลพno v budovรกch nadimenzovaลฅ vลพdy na konkrรฉtny objekt, priฤom potrebnรฉ teplo moลพno pomerne ฤพahko akumulovaลฅ aj na noฤnรบ prevรกdzku alebo prรญpad niลพลกej slneฤnej intenzity. Systรฉm je jednoduchรฝ, spoฤพahlivรฝ, so zanedbateฤพnรฝmi prevรกdzkovรฝmi nรกkladmi a potenciรกlne platรญ, ลพe by mal byลฅ aj investiฤne nie prรญliลก nรกroฤnรฝ. Fresnelov solรกrny systรฉm dokรกลพe dosiahnuลฅ teplotu ohrievanej lรกtky aลพ 230 ยฐC a moลพno ho vyuลพiลฅ najmรค v prechodnom obdobรญ aj na vykurovacie รบฤely alebo na ohrev vody.

Na druhej strane je zrejmรฉ, ลพe takรฝto systรฉm je novรฝ, resp. znovuobjavenรฝ, takลพe chladiarenskรฉ alebo klimatizaฤnรฉ firmy nemajรบ skรบsenosti s nasadzovanรญm podobnรฝch systรฉmov, a teda pri komerฤnom nasadenรญ zatiaฤพ chรฝbajรบ prevรกdzkovรฉ skรบsenosti. Je tieลพ zrejmรฉ, ลพe systรฉm je vhodnรฝ na klimatizaฤnรฉ aplikรกcie tam, kde je dostatok lacnรฉho tepla alebo dostatok priestoru na jeho zรญskanie โ€“ naprรญklad na strechรกch cez Fresnelove kolektory. Systรฉm nie je univerzรกlnou nรกhradou klasickรฉho kompresorovรฉho chladenia.

Zรกver

Ejektorovรฉ chladenie v kombinรกcii s Fresnelovรฝmi solรกrnymi kolektormi, prรญpadne s inรฝmi zdrojmi lacnรฉho tepla predstavuje zaujรญmavรบ moลพnosลฅ ekologickej a aj efektรญvnej vรฝroby klimatizaฤnรฉho chladu z tepla. Tรฉme sa venuje tรญm v รšstave energetickรฝch strojov a zariadenรญ na Strojnรญckej fakulte STU.



doc. Ing. Michal Masaryk, PhD., Ing. Peter Mlynรกr, PhD.
Autori pรดsobia v รšstave energetickรฝch strojov a zariadenรญ Strojnรญckej fakulty STU v Bratislave.

Obrรกzky: autori

Literatรบra

  1. PETRรล , D. a kol: Vykurovanie veฤพkopriestorovรฝch objektov a hรกl. . Bratislava: JAGA Group, 2007.
  2. STRAKOVร, Z.: The Creation of Indoor Climate in Industry Operation. In Modern Environmental Science and Engineering. ISSN 2333-2581, 2015, vol. 1, issue 2, p. 104 โ€“ 110.
  3. FERSTL, K. โ€“ MASARYK, M.: Prenos tepla. Vydavateฤพstvo STU, 2011.
