Zรญskavanie energie z fasรกdy ako sรบฤasลฅ TZB
Dosiaฤพ u nรกs len veฤพmi mรกlo vyuลพรญvanรฝm konceptom ฤalลกieho vyuลพitia obvodovรฉho plรกลกลฅa je zรญskavanie energie z fasรกdy. Inteligentnรฉ vyuลพรญvanie sofistikovanรฝch technolรณgiรญ v oblasti fotovoltickรฝch a termickรฝch solรกrnych systรฉmov umoลพลuje, aby prรญsluลกnรฝ objekt sรกm produkoval energiu na zabezpeฤenie tepelnej pohody v zime, ale aj v lete. Fotovoltickรก fasรกda predstavuje konลกtrukฤnรฝ prvok, ktorรฝ priestor nielen vytvรกra, chrรกni a snaลพรญ sa v ลom zรญskanรบ energiu zachovaลฅ, ale aj prvok schopnรฝ energiu aktรญvne produkovaลฅ. Objekty sa tak stรกvajรบ vรฝrobcami energie, elektrickej alebo tepelnej, ฤo znamenรก ich ฤiastoฤnรบ nezรกvislosลฅ od vonkajลกej dodรกvky energie.

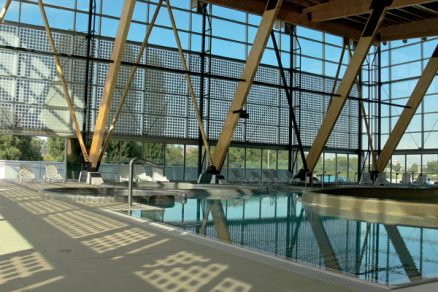

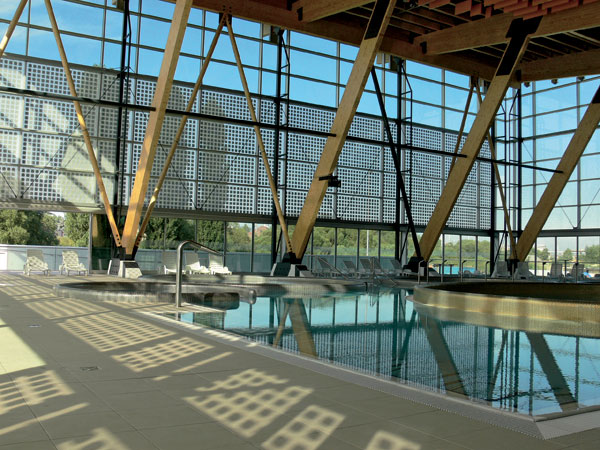

Bazรฉnovรก hala AquaCity Poprad

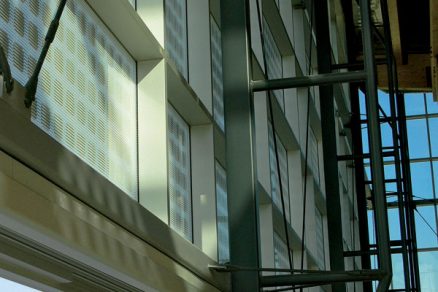

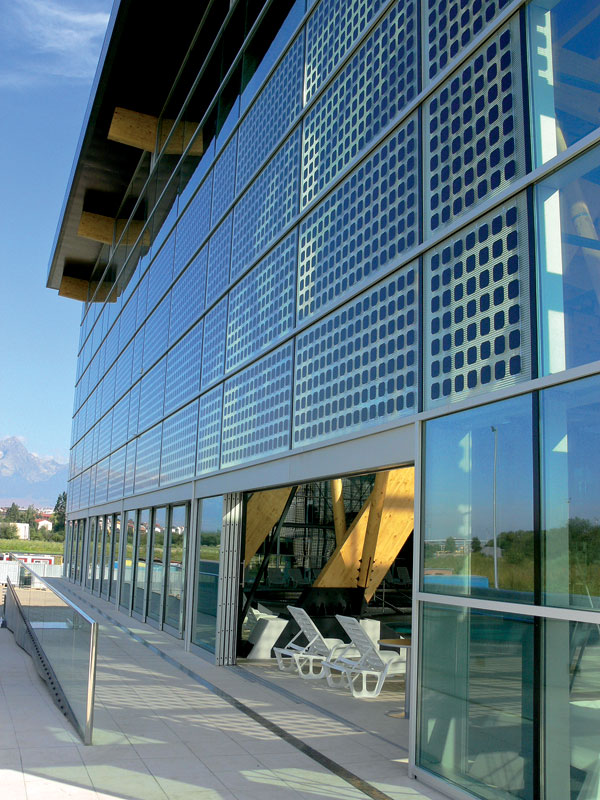

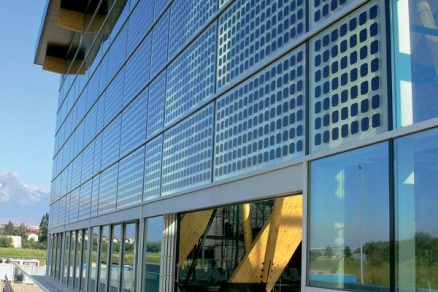

Novรก bazรฉnovรก hala v areรกli AquaCity Poprad je vybavenรก technolรณgiou fotovoltickej fasรกdy. Fotovoltika integrovanรก priamo do fasรกdy sa na Slovensku a v strednej Eurรณpe pouลพila prvรฝkrรกt. Fotovoltickรฉ izolaฤnรฉ dvojsklรก sรบ priamo integrovanรฉ do transparentnej hlinรญkovej fasรกdnej konลกtrukcie FW50+.

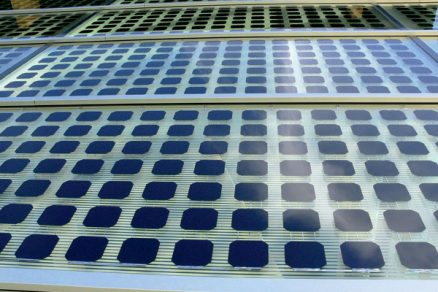

Fasรกdne fotovoltickรฉ moduly s ฤlรกnkami integrovanรฝmi do izolaฤnรฉho dvojskla sรบ umiestnenรฉ v juhovรฝchodnej a v juhozรกpadnej fasรกde. Celkovรฝ vรฝkon fotovoltickรฉho generรกtora, zloลพenรฉho zo 106 modulov, predstavuje 24,5 kWp. Moduly sรบ pospรกjanรฉ do deviatich reลฅazcov, ktorรฉ sรบ napojenรฉ na pรคลฅ meniฤov napรคtia. Elektrickรก energia vyrobenรก fotovoltickou fasรกdou sa v sรบฤasnosti dodรกva do vnรบtornej siete objektu, ale v budรบcnosti sa rรกta s jej dodรกvkou aj do vonkajลกej siete. Kompletnรฝ fasรกdny systรฉm sa skladรก z hlinรญkovej konลกtrukcie a z fotovoltickรฝch izolaฤnรฝch skiel. Fotovoltickรฉ ฤlรกnky zachytรกvajรบ slneฤnรฉ lรบฤe, ktorรฝch energiu premieลajรบ na energiu elektrickรบ, a zรกroveล tienenรญm chrรกnia interiรฉr pred nadmernรฝm oslnenรญm.
Integrรกcia fotovoltickรฝch modulov do fasรกdy predstavuje energeticky efektรญvnu a ekologicky vรฝhodnรบ alternatรญvu ku klasickรฝm sklenรฝm vรฝplniam fasรกd.
Fotovoltika sรบฤasลฅou architektรบry
Fotovoltickรฉ moduly sa priamo integrujรบ do fasรกdy. Hrรบbka a druh skla zรกvisรญ od statickรฝch a tepelnotechnickรฝch poลพiadaviek. Fotovoltickรฉ moduly vyrรกbanรฉ na mieru spฤบลajรบ kritรฉriรก kladenรฉ na konลกtrukciu fasรกdy, ako je ochrana pred poveternostnรฝmi vplyvmi, slneฤnรฝm ลพiarenรญm, protihlukovรก a protipoลพiarna izolรกcia ฤi ochrana proti vlรกmaniu. Sklenenรก plocha modulov existuje v ฤพubovolnรฝch rozmeroch od 200 ร 300โmm aลพ do veฤพkosti 2 000 ร 3 000 mm. Vyrรกbajรบ sa v typickรฝch i ลกpeciรกlnych tvaroch alebo zaobleniach. Fotovoltickรฉ moduly moลพno integrovaลฅ aj do nรกroฤnejลกรญch konลกtrukciรญ.
Z energetickรฉho hฤพadiska transformujรบ na elektrickรฝ prรบd aลพ 20โ% dopadajรบceho slneฤnรฉho ลพiarenia. ล truktรบra kremรญkovรฝch ฤlรกnkov a ich zafarbenie urฤujรบ optickรฝ vzhฤพad modulov. Polykryลกtalickรฉ ฤlรกnky sa vyznaฤujรบ typickou trblietavou ลกtruktรบrou. Monokryลกtalickรฉ a amorfnรฉ ฤlรกnky majรบ zasa rovnomernรฝ optickรฝ vzhฤพad. Pre optimรกlnu รบฤinnosลฅ majรบ ฤlรกnky antireflexnรบ vrstvu, ktorรก im prepoลพiฤiava tmavomodrรฝ odtieล. Na vytvorenie zvlรกลกtnych efektov moลพno pouลพiลฅ aj inรฉ zafarbenie fotovoltickรฝch ฤlรกnkov. Usporiadanรญm solรกrnych ฤlรกnkov vnรบtri modulu a ich podielom na zasklenej ฤasti fasรกdy moลพno regulovaลฅ svetelnรฉ efekty a stupeล zatienenia.
Predpokladanรฝ energetickรฝ zisk systรฉmu v AquaCity:
Sklon modulov: 90ยฐ
Faktor sklonu: 0,795
Energia dopadajรบca na moduly: 907 kWh/m2rok
Celkovรฝ povrch ฤlรกnkov: 148 m2
รฤinnosลฅ ฤlรกnkov: 21 %
Vplyv teploty: 0,94
Straty v rozvodoch: 0,98
Priem. รบฤinnosลฅ meniฤa: 0,90
Vyrobenรก elektrickรก energia: 23 300 kWh/rok
Inลกtalovanรฝ vรฝkon: 24,5 kWp
ล pecifickรฝ zisk: 960 kWh/kWp/rok
Ing. Igor Beloviฤ
Foto: Schรผco
Autor pรดsobรญ ako technik solรกrnych zariadenรญ v spoloฤnosti Schรผco International KG.
