Tepelnรก izolรกcia soklov a spodnej stavby

Partneri sekcie:

Nadmernรฉ tepelnรฉ straty sa vyskytujรบ nielen vย starลกรญch objektoch, ale aj vย novostavbรกch. Rieลกenรญm je zateplenie obvodovรฝch plรกลกลฅov budov. Keฤลพe tepelnรฉ mosty sa nachรกdzajรบ aj vย oblasti soklov aย prechodu na spodnรบ stavbu, nemalo by sa zabรบdaลฅ ani na ochranu tรฝchto ฤastรญ konลกtrukcie. Sprรกvne konลกtrukฤnรฉ rieลกenie spolu sย pouลพitรญm kvalitnรฝch materiรกlov dokรกลพe ochrรกniลฅ nosnรบ konลกtrukciu pred pรดsobenรญm mrazu aย vlhkosti aย zรกroveลˆ zabezpeฤiลฅ dlhodobรฉ fungovanie spodnej aย soklovej ฤasti budovy.

Vyuลพitie termografie pri zisลฅovanรญ kvality tepelnej izolรกcie objektu

Termografia poskytuje informรกcie vย oblasti รบฤinnosti aย kvality zhotovenia tepelnej izolรกcie objektu. Na termografoch sรบ viditeฤพnรฉ miesta รบniku tepla aย prรญpadnรฉho vnikania mrazu do objektu. Miesta sย vysokรฝm รบnikom tepla sa nazรฝvajรบ tepelnรฉ mosty. Medzi rozลกรญrenรฉ tepelnรฉ mosty patrรญ oblasลฅ soklov aย prechodu na spodnรบ stavbu. Preto sa odporรบฤa aj tieto ฤasti konลกtrukcie zatepฤพovaลฅ. Vย prรญpadoch, keฤ je stavba zateplenรก, treba sokle dodatoฤne zatepliลฅ. Zamedzรญ sa tak zbytoฤnรฝm รบnikom tepla.

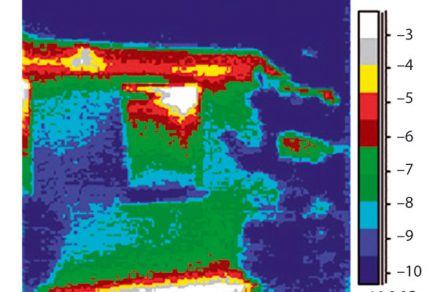

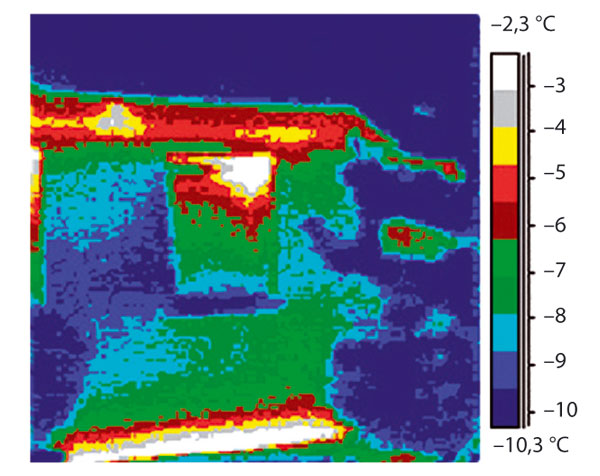

Pomocou termografie sa dajรบ zobraziลฅ prejavy tepelnotechnickรฝch nedostatkov vย miestach napojenia obvodovej stenovej konลกtrukcie na nadzemnรบ soklovรบ ฤasลฅ. Rovnakรฉ problรฉmy sa vyskytujรบ na starลกรญch objektoch aj na novostavbรกch. Najsvetlejลกie miesta sย najvyลกลกou teplotou znรกzorลˆujรบ oblasti, kde teplo unikรก najvรฝraznejลกie (aย zรกroveลˆ stavba najviac premล•za).ย

Na tepelnรบ izolรกciu sokla aย spodnej stavby sa kladรบ odliลกnรฉ poลพiadavky ako na tepelnรบ izolรกciu vrchnej stavby.

Poลพiadavky na tepelnรบ izolรกciu sokla

Tepelnรก izolรกcia sokla musรญ spฤบลˆaลฅ tieto poลพiadavky:

  • minimรกlna nasiakavosลฅ,
  • mrazuvzdornosลฅ,
  • minimรกlna alebo ลพiadna vzlรญnavosลฅ vody,
  • vysokรก pevnosลฅ vย tlaku,
  • moลพnosลฅ kombinรกcie sย rรดznymi typmi hydroizolรกciรญ,
  • dobrรฉ spolupรดsobenie sย lepidlami aย tmelยญmi,
  • jednoduchรก spracovateฤพnosลฅ.

Na izolovanie soklov moลพno pouลพiลฅ izolaฤnรฉ materiรกly na bรกze extrudovanรฉho polystyrรฉnu (XPS) alebo expandovanรฉho polystyrรฉnu (EPS) โ€“ perimetrickรฉ.

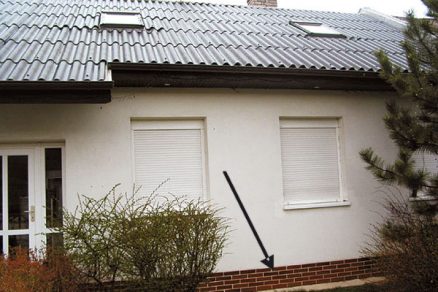

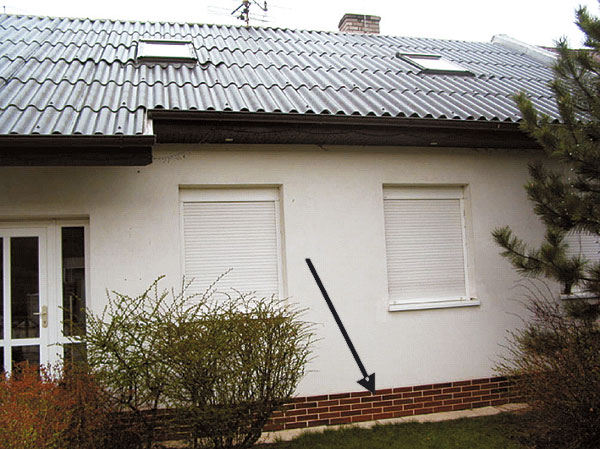

Prรญklad soklovej ฤasti rodinnรฉho domu v 80. rokoch minulรฉho storoฤia

Zย perimetrickรฉho materiรกlu pre oblasลฅ sokla aย spodnej stavby sa pod rรดznymi obchodnรฝmi nรกzvami vyrรกbajรบ dosky niekoฤพkรฝch tvarov:

  • soklovรฉ dosky,
  • drenรกลพne dosky,
  • perimetrickรฉ dosky.

Dosky sรบ pomenovanรฉ podฤพa ich funkcie aย typickรฉho umiestnenia vย stavbe. Odliลกujรบ sa rozmermi, typom obvodovej hrany aย profilovanรญm povrchu. Dosky na sokel aย spodnรบ stavbu sa vyrรกbajรบ zo ลกpeciรกlnych surovรญn lisovanรญm do foriem. Tieto dosky vykazujรบ dobrรฉ hodnoty tepelnej izolรกcie ฮปD=0,032-0,033 W/m . K. Aย rovnako ako priย doskรกch XPS netreba ich chrรกniลฅ hydroizolรกciou.

Soklovรฉ dosky

Sรบ vhodnรฉ na zatepฤพovanie soklov. Aby sa kvalitne nadviazali na fasรกdne zateplenie, sรบ zakonฤenรฉ rovnou hranou. Obojstrannรก vaflovรก ลกtruktรบra povrchu slรบลพi na dobrรบ prรญdrลพnosลฅ lepidiel aย tmelov. Vyrรกbajรบ sa vย rozmeroch 1 000 ร— 500โ€‰mm aย hrรบbkach od 20 do 100 mm.

Perimetrickรฉ dosky

Sรบ vhodnรฉ na zateplenie spodnej stavby (zรกkladovรฉ dosky, suterรฉnne steny aย pod.). Na jednoduchรฉ delenie sรบ vybavenรฉ povrchom sย rastrom po 50 mm. Po obvode majรบ polodrรกลพku. Vyrรกbajรบ sa vย rozmeroch 1 250ย ร— 600โ€‰mm aย hrรบbkach od 30 do 120ย mm.

Drenรกลพne dosky

Pouลพรญvaลฅ ich moลพno na zateplenie suterรฉnnych stien aย oblasti sokla. Po celom obvode majรบ polodrรกลพku. Na jednej strane izolรกcie je vaflovรก ลกtruktรบra aย na druhej drenรกลพny raster. Vyrรกbajรบ sa vย rozmeroch 1ย 250ย ร—ย 600โ€‰mm aย hrรบbkach od 50 do 80ย mm.

ย

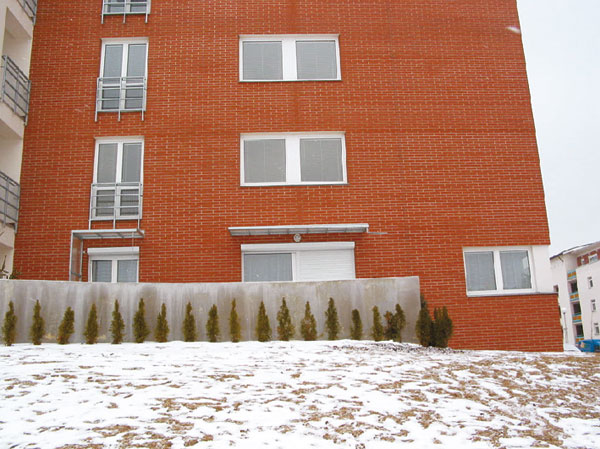

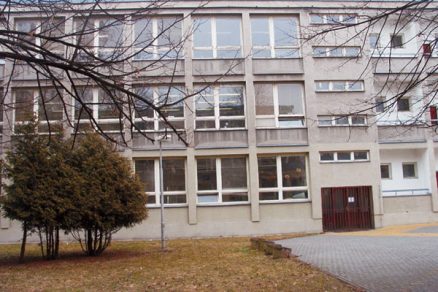

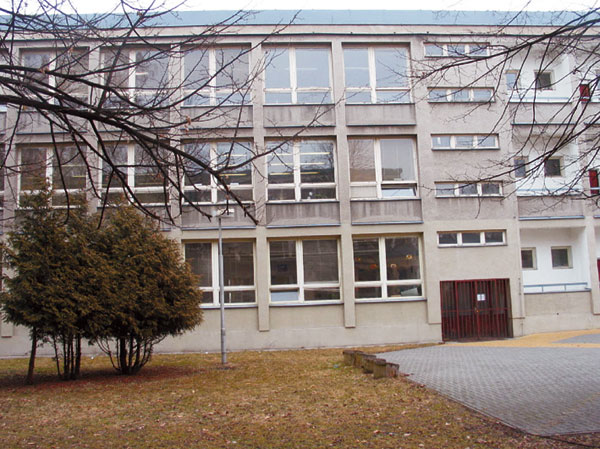

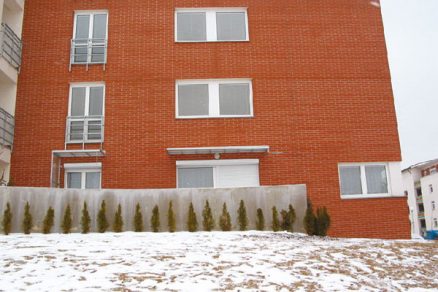

Budova ลกkoly realizovanรก v 70. rokoch minulรฉho storoฤia ย  Soklovรก ฤasลฅ murovanรฉho bytovรฉho domu realizovanรฉho v roku 2001.
ย

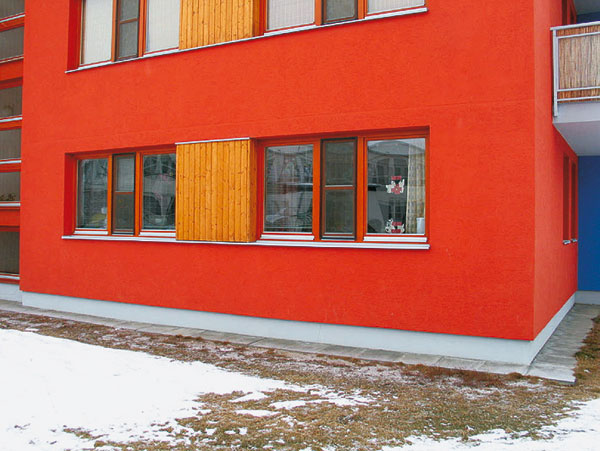

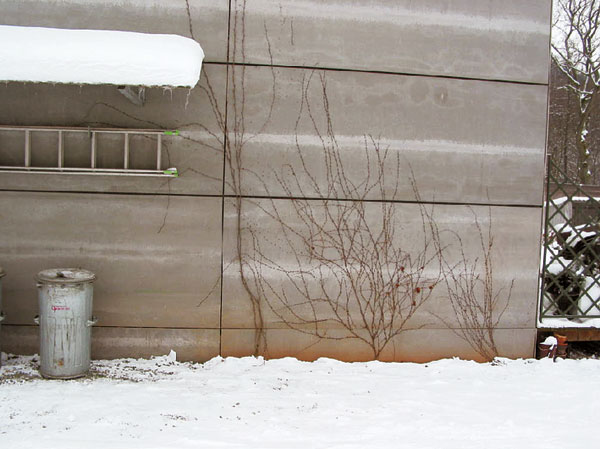

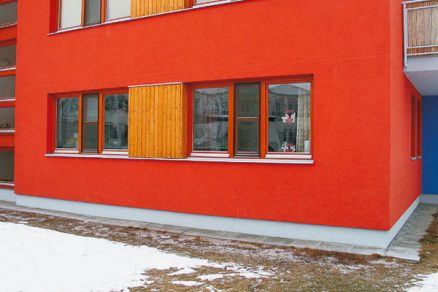

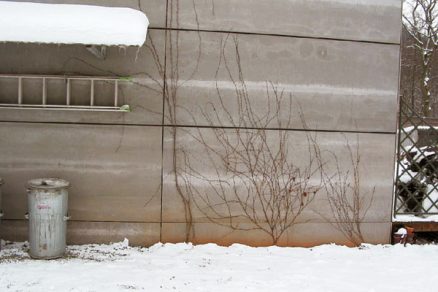

Sokel murovanรฉho bytovรฉho domu (r. 2001) ย  Radovรฉ rodinnรฉ domy s ฤพahkรฝm obvodovรฝm plรกลกลฅom (r. 2000)

Ing.ย Pavel Rydlo
Foto: P.ย Svoboda, Rigips, S-Therma Olomouc.

Autor je technickรฝ ลกpecialista spoloฤnosti Rigips.
