Obce ฤi mestรก sรบ vรคฤลกinou situovanรฉ neฤaleko potokov aย riek. Pri ฤastรฝch aย intenzรญvnych zrรกลพkach sa voda zย koryta tokov mรดลพe vyliaลฅ aย spรดsobovaลฅ obyvateฤพom okolitรฝch obcรญ problรฉmy. Preto je dรดleลพitรฉ chrรกniลฅ ฤพudรญ iย majetok pred tรฝmto ลพivlom รบpravami tokov aย inou protipovodลˆovou ochranou.

Faktory ovplyvลˆujรบce รบpravu tokov

Klasickรก protipovodลˆovรก ochrana je รบprava toku na takรบ kapacitu, ktorรก zabezpeฤรญ prechod povodลˆovej vlny bez strรกt na majetkoch. Kapacita prietokovรฉho profilu vย intravilรกne obcรญ sa dimenzuje vรคฤลกinou na Q100 (100-roฤnรฝ prietok). Tento prietok urฤuje Slovenskรฝ hydrometeorologickรฝ รบstav aย jeho vรฝskyt sa predpokladรก raz za sto rokov.

Samotnรฝ spรดsob รบpravy toku podmieลˆujรบ viacerรฉ faktory, ktorรฉ predurฤujรบ, akรฝm spรดsobom sa รบprava toku vย rรกmci protipovodลˆovรฝch opatrenรญ zrealizuje. Rozdiel je vย tom, ฤi sa รบprava vykonรกva vย intravilรกne obce alebo, naopak, vย extravilรกne. Takisto moลพno รบpravu toku uskutoฤลˆovaลฅ vย jeho hornom รบseku, kde je tok sรญce menลกรญ, ale na druhej strane rรฝchlosลฅ vody je vรคฤลกia, pretoลพe niveleta dna mรก strmลกรญ sklon. Opakom je รบprava toku vย dolnom รบseku jeho trasy, kde mรก tok vย niลพลกรญch polohรกch miernejลกie sklony aย  vรคฤลกรญ prietok. Dรดleลพitรฝm faktorom pri รบpravรกch tokov sรบ geoยญlogickรฉ, hydrogeologickรฉ aย morfologickรฉ pomery, vย ktorรฝch tok pretekรก. Geologickรฉ pomery predurฤujรบ vย prvom rade existujรบcu dnovรบ dlaลพbu toku. Tรก nรกm prezrรกdza naprรญklad to, ฤi pri jestvujรบcej nivelete dna aย pri prietokoch vody, ktorรฉ zodpovedajรบ kapacite koryta, je dno stabilnรฉ. Znamenรก to, ลพe existujรบce priemery kameลˆov vย dne toku zabezpeฤujรบ jeho stabilitu.

Geologickรฝ prieskum je dรดleลพitรฝ najmรค pri urฤenรญ spรดsobu opevnenia dna aย svahov novรฉho koryta vย prรญpade, ak toto novรฉ koryto pri nรกvrhu รบpravy opustรญ starรฝ tok aย situatรญvne sa vedie mimo jestvujรบceho toku. Charakteristickรฝm prรญpadom sรบ tzv. priepichy pri silne meandrujรบcom toku. Geologickรฝm prieskumom sa zistรญ zrnitosลฅ materiรกlu vย hฤบbke navrhovanej nivelety novรฉho toku aย na zรกklade toho sa navrhnรบ opevลˆovacie prvky dna iย svahov novรฉho koryta.

Hydrogeologickรฝ prieskum poskytuje obraz oย stave hladiny podzemnej vody vย priestore, ktorรฝ je sรบbeลพnรฝ sย tokom. Tok totiลพ mรดลพe podzemnรฉ vody okolitรฝch pozemkov buฤ zรกsobovaลฅ, alebo vย opaฤnom prรญpade ich mรดลพe drรฉnovaลฅ (to znamenรก, ลพe priemernรก hladina vย toku je niลพลกia ako hladina podzemnรฝch vรดd). Tieto รบdaje slรบลพia ako podklad pri nรกvrhu prieฤneho profilu upravovanรฉho toku.

ฤŽalลกรญm podkladom pre nรกvrh รบpravy toku sรบ zememeraฤskรฉ podklady. Morfolรณgia terรฉnu, ale aj situatรญvne umiestnenie rรดznych nehnuteฤพnostรญ majรบ vplyv na optimรกlny nรกvrh รบpravy toku. Trasa รบpravy sa snaลพรญ drลพaลฅ najniลพลกieho miesta รบdolia vย tom-ktorom profile. Smer toku sa situatรญvne navrhuje ideรกlnou trasou. Tรก sa skladรก zย protismernรฝch oblรบkov, medzi ktorรฉ sa navrhujรบ priame รบseky. Samozrejme, ลพe takรบto รบpravu moลพno zrealizovaลฅ na miestach, kde nie sรบ ลพiadne prekรกลพky, ktorรฉ by ideรกlny nรกvrh mohli naruลกiลฅ. รšpravy tokov sรบ vลกak zameranรฉ na ochranu majetkov โ€“ teda nehnuteฤพnostรญ stojacich vย blรญzkosti trasy toku riek ฤi potokov. Tu preto dochรกdza kย urฤitรฝm kompromisom zย titulu klasickej predstavy trasy upravenรฉho toku.

Po skฤบbenรญ uvedenรฝch znalostรญ oย toku moลพno protipovodลˆovรฉ opatrenia vย miestach potreby realizovaลฅ takto:

  • kapacity toku prietokovรฝm profilom zarezanรฝm do terรฉnu,
  • vybudovanรญm ochrannรฝch hrรกdzรญ,
  • kombinรกciou zvรคฤลกenia kapacity toku aย vybudovanรญm ochrannรฝch hrรกdzรญ,
  • transformรกciou povodลˆovej vlny nad intravilรกnom.

Zvรคฤลกovanie kapacity toku

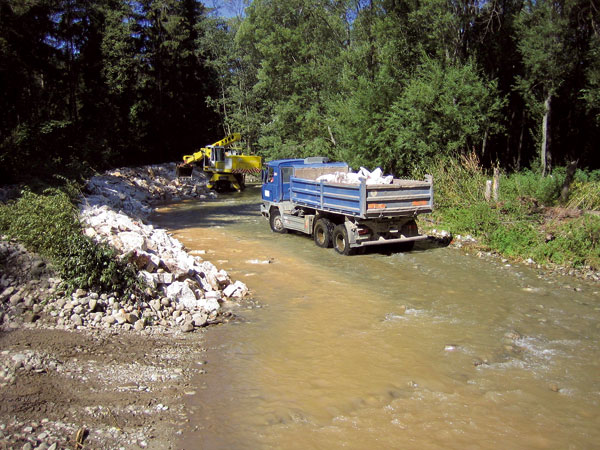

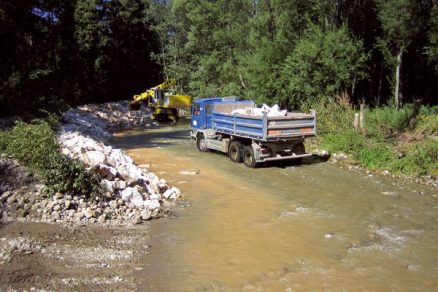

Ak to dovoฤพuje morfolรณgia terรฉnu aย geologickรฉ pomery sรบ priaznivรฉ, moลพno jestvujรบce koryto toku prechรกdzajรบce cez intravilรกn obce zvรคฤลกiลฅ zarezanรญm prieฤneho profilu do terรฉnu. Takto upravenรฉ koryto umoลพnรญ prevedenie nรกvrhovรฉho prietoku. Profil je lichobeลพnรญkovรฝ aย vo vรฝnimoฤnรฝch prรญpadoch je vย tvare dvojitรฉho lichobeลพnรญka. Vรฝkop aย nรกslednรฉ opevnenie sa vykonรกva od zaฤiatku รบpravy, to znamenรก od najniลพลกieho miesta nivelety dna smerom proti prรบdu vody. Ak sรบ prietoky vรคฤลกie, resp. sa pracuje pri opevลˆovacรญch prรกcach vย stiesnenรฝch pomeroch, tak sa teฤรบca voda odrazรญ na nรกprotivnรฝ breh pomocou รญlovej prehrรกdzky alebo protipovodลˆovรฝmi bariรฉrami.

Pri menลกรญch tokoch (keฤ prietoky moลพno previesลฅ potrubรญm), sa nad pracovnรฝm รบsekom vybuduje prieฤna stavba, vย ktorej sa voda akumuluje aย potrubรญm sa prevedie pod upravovanรฝ รบsek. Tam sa vybuduje ฤalลกia prieฤna stavba proti spรคtnรฉmu prรบdeniu vody. Veฤพkosลฅ prietoku, ktorรฝ sa prevedie, resp. odrazรญ od upravovanรฉho รบseku, sa potom stanovรญ ako prietok, ktorรฝ sa vyskytne vย priemere raz za obdobie vรฝstavby รบpravy toku. Teda ak sa termรญn realizรกcie stavby stanovรญ na jeden rok, kapacita ochrany stavby sa dimenzuje na prietok Q1 roฤnej vody. Je samozrejmosลฅou, ลพe stavba na rieke musรญ byลฅ zhotoviteฤพom stavby poistenรก, pretoลพe povodne sรบ nepredvรญdateฤพnรฉ aย objednรกvateฤพ poลพaduje poistenie ako sรบฤasลฅ dodรกvky stavby.

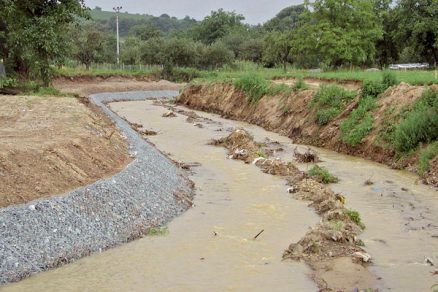

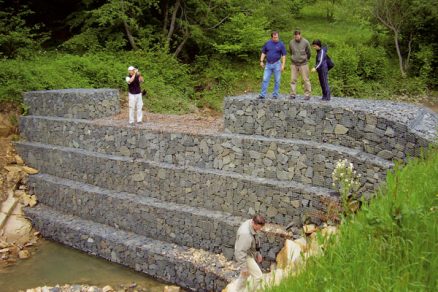

Samotnรก zรกkladovรก ลกkรกra opevnenia sa zbavuje presakujรบcej vody pomocou ฤerpania. Tentoย  spรดsob sa realizuje najmรค pri zakladanรญ stabilizaฤnej pรคtky svahu navrhovanรฉho prieฤneho profilu. Pรคtky aย opevnenia sรบ rรดzneho druhu aย sรบ zรกvislรฉ od namรกhania prรบdiacej vody vyjadrenรฉho zvislicovรฝmi rรฝchlosลฅami. Vรคฤลกinou sa realizujรบ prefabrikovanรฉ pรคtky so zrezanรฝm hornรฝm rohom vย smere svahu, oย ktorรฝ sa opierajรบ polovegetaฤnรฉ panely. Pรคtky ako aj opevลˆovacie prvky sa podฤพa vypoฤรญtanรฝch zvislicovรฝch rรฝchlostรญ ukladajรบ buฤ do pieskovรฉho lรดลพka, ktorรฉ sa vย poslednรฝch rokoch nahrรกdza rรดznymi druhmi geotextรญliรญ, alebo do podkladovรฉho betรณnu. ฤŽalลกรญmi druhmi opevnenia sรบ kamennรฉ opevลˆovacie prvky, klasickรฉ kamennรฉ dlaลพby ukladanรฉ na sucho alebo do betรณnu aย pod. Vย ostatnรฝch rokoch sa pouลพรญvajรบ kamennรฉ matrace โ€“ gabiรณny, avลกak zย hฤพadiska รบdrลพby sรบ na ne rรดzne nรกzory.

Dรดleลพitรฝm konลกtrukฤnรฝm prvkom pri รบpravรกch tokov je stabilizaฤnรฝ prah. Kaลพdรก sรบstavnรก รบprava na zaฤiatku aย na konci musรญ byลฅ uzavretรก stabilizaฤnรฝm prahom. Taktieลพ mostnรฉ objekty, zaรบstenia potokov, potrubรญ aย rรดznych inรฝch objektov treba stabilizovaลฅ prieฤnymi prahmi. Je to dรดleลพitรฉ zย viacerรฝch dรดvodov, ale najmรค na zabezpeฤenie stability konkrรฉtneho objektu. Podcenenie tohto konลกtrukฤnรฉho prvku vย upravenรฝch iย neupravenรฝch riekach sa uลพ niekoฤพkokrรกt vo vodohospodรกrskej praxi vypomstilo (napr. rozobratรญm aย zdevastovanรญm zaฤiatku alebo konca รบpravy, odklonenรญm aย prehฤบbenรญm toku vย mieste navrhovanรฉho odbernรฉho objektu vody). Stabilizaฤnรฉ prahy sa realizujรบ naprieฤ รบpravy toku, priฤom nezasahujรบ do prietokovรฉho profilu, ale svojou hฤบbkou zaloลพenia niekoฤพkonรกsobne prevyลกujรบ hrรบbku opevลˆovacieho konลกtrukฤnรฉho prvku vย beลพnej รบprave. Hฤบbka zaloลพenia prahu musรญ byลฅ minimรกlne vย hฤบbke moลพnรฉho dosahu premล•zania zeminy.

Spรดsob รบpravy toku sย plnรฝm prieฤnym profilom vo vรฝkope je nebezpeฤnรฝ najmรค vย tokoch, ktorรฉ sรบ vย intravilรกne obce, slรบลพia ako napรกjadlo podzemnรฝch vรดd, resp. majรบ vyrovnanรฉ hladiny aย priamo regulujรบ ich stav vย podloลพรญ. Prehฤบbenรญm novรฉho navrhovanรฉho koryta sa tok stรกva drรฉnom okolitรฉho รบzemia aย vย zรกvislostiย  od geologickรฉho profilu mรดลพe maลฅ vplyv na znรญลพenie hladiny spodnej vody. Ovplyvniลฅ tak mรดลพe hladiny vรดd vย studniach, ลกtruktรบru zรกkladovej pรดdy ako aj stav aย kvalitu pรดdy vย okolitรฝch zรกhradรกch. Zย uvedenรฉho dรดvodu musรญ neodkladnรฝ inลพinierskogeologickรฝ prieskum jednoznaฤne stanoviลฅ dรดsledky prehฤบbenia nivelety dna zย pohฤพadu hydrogeologickรฉho.

Vybudovanie ochrannรฝch hrรกdzรญ

Protipovodลˆovรฉ opatrenia moลพno rieลกiลฅ aj inรฝm spรดsobom ako napr. ohradzovanรญm toku ochrannรฝmi hrรกdzami. Tento spรดsob ponechรกva tok vย pรดvodnom stave, ฤรญm nezasahuje technicky do jestvujรบceho koryta. Je vลกak nรกroฤnรฝ na priestor, ktorรฉho vย intravilรกne je vรคฤลกinou mรกlo, pretoลพe sa realizรกcia ochrannรฝch hrรกdzรญ robรญ na รบkor sรบkromnรฉho majetku โ€“ zรกhrady. Preto je tento spรดsob ochrany charakteristickรฝ pri protipovodลˆovรฝch opatreniach vย extravilรกne. Taktieลพ je dรดleลพitรฉ pri tejto รบprave pripomenรบลฅ aj rieลกenie odtoku vnรบtornรฝch vรดd. Vรฝstavbou ochrannรฝch hrรกdzรญ sa zamedzรญ prirodzenรฝ odtok zrรกลพkovรฝch vรดd do toku. Odporรบฤa sa ich preto odvรกdzaลฅ hrรกdzovรฝmi priepustmi alebo preฤerpรกvaลฅ ฤerpacรญmi stanicami vnรบtornรฝch vรดd.

Kombinรกcia zvรคฤลกenia kapacity toku aย vybudovania ochrannรฝch hrรกdzรญ

Veฤพmi ฤastรก je รบprava tokov, ktorรก sa vykonรกva kombinovanรญm viacerรฝch spรดsobov. Tu vลกak pri รบprave koryta toku nedochรกdza kย vรฝraznรฉmu prehฤบbeniu. Nรกvrh dna koryta rieky reลกpektuje doterajลกรญ stav aย priebeh hladiny podzemnej vody. รšprava koryta je obdobnรก ako vย predoลกยญlรฝch prรญpadoch. Ochrannรก zemnรก hrรกdza je vรคฤลกinou zo sรบdrลพnรฝch materiรกlov zo zemnรญka urฤenรฉho vย rรกmci inลพinierskogeologickรฉho prieskumu. Ten urฤรญ podฤพa fyzikรกlno-mechanickรฝch vlastnostรญ mieru zhutnenia zeminy hrรกdze. Vnรบtornรฉ vody sa rieลกia najmรค hrรกdzovรฝmi priepustmi, ktorรฉ sรบ vย miestach vyรบstenia vybavenรฉ spรคtnรฝmi klapkami.ย

Transformรกcia povodลˆovej vlny nad intravilรกnom

Protipovodลˆovรฉ opatrenia uvedenรฝmi spรดsobmi sรบ nรกroฤnรฉ na priestor โ€“ trvalรฝ zรกber sรบkromnรฝch pozemkov, doฤasnรฝ zรกber sรบยญkromnรฝch pozemkov poฤas vรฝstavby โ€“, na samotnรบ vรฝstavbu vย lรญnii celej trasy toku vย intravilรกne, opevลˆovacie prvky, odvedenie teฤรบcej vody mimo zรกkladovej ลกkรกry prieฤneho profilu รบpravy toku aย pod. Aj preto sa vย poslednom obdobรญ presadzuje rieลกenie protipovodลˆovรฝch opatrenรญ formou transformรกcie vody vย povodรญ nad intravilรกnom.

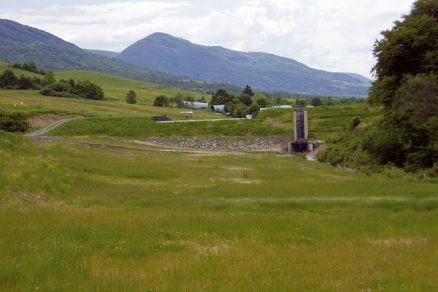

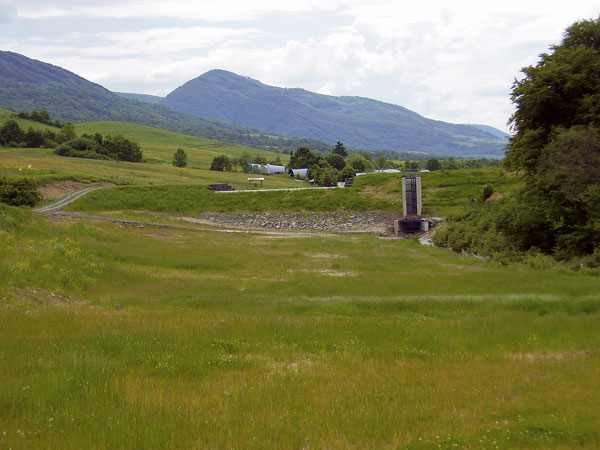

Keฤลพe rieลกenie transformรกcie vody vย povodรญ na plochรกch lesnรฉho porastu (holoruby, vytvรกranie prehฤบbenรฝch koridorov kolmรฝch na vrstevnice, resp. vย sklonoch, ktorรฉ vytvรกrajรบ podmienky na sรบstredenie odtokov vody aย tรฝm aj zvรฝลกenej erozรญvnej ฤinnosti vody poฤas extrรฉmnych zrรกลพok vย miestach zvรกลพania kmeลˆov stromov) aย na poฤพnohospodรกrskych pozemkoch (orba kolmo na vrstevnice umoลพลˆuje vznik rรฝh, ktorรฉ vytvรกrajรบ vhodnรฉ podmienky na erozรญvnu ฤinnosลฅ vody pri stekanรญ zย polรญ poฤas extrรฉmnych zrรกลพok) je iluzรณrne, treba ju rieลกiลฅ technickรฝm zรกsahom do รบdolia nad intravilรกnom. Transformรกciu moลพno zabezpeฤiลฅ aj vรฝstavbou suchej nรกdrลพe โ€“ poldra. Tรกto nรกdrลพ sa vybuduje tak, ลพe sa postavรญ zemnรก hrรกdza naprieฤ toku rieky.

Vรฝstavbou hrรกdze sa vytvorรญ retenฤnรฝ priestor na zachytenie povodลˆovej vlny, priฤom sรบฤasลฅou zemnej hrรกdze je nehradenรฝ dnovรฝ vรฝpust. Tento je navrhnutรฝ tak, ลพe pri maximรกlnej hladine vody vย nรกdrลพi vyteฤie do neupravenรฉho toku vย intravilรกne iba toฤพko, koฤพko tento neupravenรฝ tok znesie. Dรดleลพitou sรบฤasลฅou poldrov je aj vytvorenie sedimentaฤnej nรกdrลพky nad รบrovลˆou moลพnej zรกtopy aย bezpeฤnostnรฝ priepad vย korune hrรกdze.
Tento spรดsob rieลกenia protipovodลˆovรฝch opatrenรญ sa zdรก zย viacerรฝch hฤพadรญsk ako najยญefektรญvnejลกรญ, najekologickejลกรญ aย zdรก sa, ลพe aj najekonomickejลกรญ.ย ย ย

Ing. Otakar Hrabovskรฝ
Foto: archรญv autora

Autor je vedรบcim odboru inลพinierskych ฤinnostรญ vย SVP, ลก. p., Banskรก Bystrica, odลกtepnรฝ zรกvod Koลกice.
