Vplyv materiรกlovej skladby ETICS na poลพiarnu odolnosลฅ budov

Partneri sekcie:

Z hฤพadiska materiรกlovej skladby ETICS s ohฤพadom na voฤพbu pouลพitรฉho tepelnรฉho izolantu majรบ dominantnรบ pozรญciu na trhu dve skupiny vรฝrobkov: ETICS s izolantom z expandovanรฉho polystyrรฉnu (ฤalej "EPS") a ETICS s izolantom z dosiek z minerรกlnych vlรกkien. U dosiek z minerรกlnych vlรกkien zรญskali postupne na trhu rozhodujรบcu prevahu dosky s pozdฤบลพnou orientรกciou vlรกkna (ฤalej "MW pozdฤบลพne"), ktorรฉ umoลพลˆujรบ montรกลพ izolantu na podklad bodovรฝm lepenรญm a ลพiadanรฉ vyrovnanie povrchu ETICS.

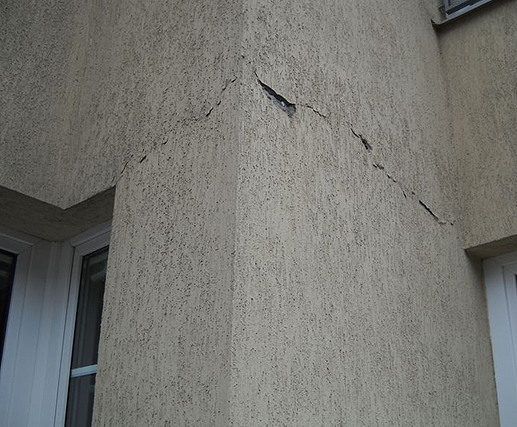

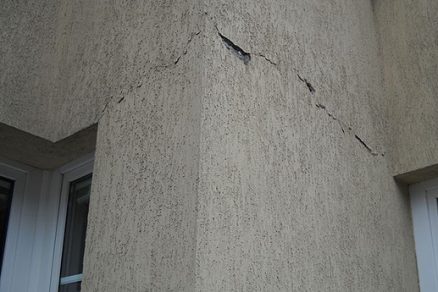

zvisly posun ETICS

Vลกeobecne sa reลกpektuje fakt, ลพe izolaฤnรฉ dosky z EPS majรบ vรฝลกkovรฝ limit pouลพiteฤพnosti s ohฤพadom na poลพiadavky poลพiarnych noriem – vรฝลกkovรก poloha poลพiarneho รบseku mรก byลฅ do 22,5 m (STN 73 0802). Tรกto hranica pรดvodne vznikla vo vรคzbe na dostupnรบ techniku hasiฤov a moลพnosลฅou ich zรกsahu alebo evakuรกcie osรดb z horiaceho objektu.

V ETICS s EPS sa okrem toho robia navyลกe vodorovnรฉ poลพiarne bariรฉry. Zatiaฤพ ฤo vรคฤลกina krajรญn Eรš pracovala a pracuje s poลพiarnymi bariรฉrami so ลกรญrkou 200 mm, v ฤŒR sa cez ลกรญrku poลพiarnych bariรฉr 500 mm dopracovali k existujรบcej ลกรญrke 900 mm. Po vyhodnotenรญ podkladov z priebehu viacerรฝch poลพiarov s ohniskom vnรบtri bytu v ฤŒR je moลพnรฉ urobiลฅ zรกver, ลพe rรฝchlosti ลกรญrenia a rozsah poลพiaru v bytovom dome sรบ porovnateฤพnรฉ, ฤi je na obvodovom plรกลกti namontovanรฝ ETICS s izolantom z EPS, s izolantom z MW alebo je obvodovรฝ plรกลกลฅ nezateplenรฝ. Zรกsadnรฝ vรฝznam mรก vzรกjomnรก poloha fasรกdnych otvorov โ€“ okien. Najvรคฤลกie riziko predstavuje poloha okien vo vertikรกle nad sebou. Moลพno konลกtatovaลฅ, ลพe v prรญpadoch zรกsahu hasiฤov v ฤase nad 25 minรบt od vzniku poลพiaru, ak je cestou rozลกรญrenia poลพiaru vertikรกlna lรญnia okno โ€“ okno, obvykle dรดjde v podlaลพรญ s ohniskom poลพiaru „X“ k rozsiahlej devastรกcii bytu a v podlaลพรญ „X + 1“ k ฤiastoฤnej devastรกcii bytu poลพiarom, keฤ sklo v okne popraskรก po cca 12 min. ohrevu plameลˆom. Bez zรกsahu hasiฤov by pravdepodobne doลกlo k postupnรฉmu vyhoreniu vลกetkรฝch bytov po vertikรกle aลพ do najvyลกลกieho podlaลพia, a to u vลกetkรฝch zateplenรฝch aj nezateplenรฝch budov. Tomuto ลกรญreniu poลพiaru vodorovnรก poลพiarna bariรฉra z MW s akoukoฤพvek ลกรญrkou podฤพa poznatkov z praxe nijako nezabrรกni.

Vplyv materiรกlovej skladby ETICS na tvarovรบ a statickรบ stabilitu ETICS
Problematikou nรกvrhu a posรบdenรญm statickej stability systรฉmov ETICS sa v EU zaoberรก smernica ETAG 004:2013, ktorรก je v sรบฤasnej dobe transformovanรก do smernice EAD, a smernica ETAG 014, v sรบฤasnej dobe nahradenรก smernicou EAD 330196-00-0604. Na nรกrodnej รบrovni sa problรฉmom mechanickรฉho upevnenia ETICS zaoberรก norma STN 73 2902. Smernica ETAG 004 poznรก dva spรดsoby upevnenia ETICS k nosnรฉmu podkladu – buฤ lepenรญm alebo mechanickรฝm upevnenรญm pomocou plastovรฝch kotiev. Rozborom smernice ETAG 004 je moลพno odvodiลฅ, ลพe ak sรบdrลพnosลฅ lepiacej hmoty a izolantu je niลพลกia, neลพ 30 kPa, je nutnรฉ takรฝ ETICS navrhnรบลฅ a pripevniลฅ mechanicky. V smernici ETAG 004 je tieลพ moลพnรฉ zistiลฅ, ลพe skรบลกka sรบdrลพnosti medzi lepiacou hmotou a podkladom, rovnako ako skรบลกka sรบdrลพnosti medzi lepiacou hmotou a izolantom, sa vykonรกva len na lepenรฝch systรฉmoch.

Pri statickom posudzovanรญ modelu mechanicky upevnenรฉho ETICS s doplnkovรฝm lepenรญm je jedinรฝm systรฉmovรฝm nosnรฝm prvkom plastovรก kotva pre ETICS โ€“ plastovรก tanierovรก hmoลพdinka. Posudzovanie tรฝchto plastovรฝch kotiev podฤพa relevantnej smernice EAD 330196-00-0604 vลกak vychรกdza z predpokladu, ลพe na plastovรบ kotvu budรบ pรดsobiลฅ vรฝluฤne vodorovne orientovanรฉ silovรฉ รบฤinky od sania vetra a nepoฤรญta sa tu so zรกchytom zvisle pรดsobiacich sรญl. Stavebnรก prax preukรกzala, ลพe plastovรฉ tanierovรฉ hmoลพdinky nie sรบ v prรญpade kolapsu nosnej funkcie lepenรฉho spoja medzi doskou izolantu z MW s pozdฤบลพnou orientรกciou vlรกkien a nosnรฝm podkladom, schopnรฉ dlhodobo blokovaลฅ vรฝznamnรบ deformรกciu ETICS, ktorรก sa prejavuje zvislรฝm posunom celรฉho sรบvrstvia ETICS smerom nadol .

Rozhodujรบci vplyv na tvarovรบ stabilitu mechanicky upevnenรฝch ETICS mรก teda nosnรก funkcia lepenรฉho spoja medzi izolantom a nosnรฝm podkladom. Je moลพno povaลพovaลฅ za preukรกzanรฉ, ลพe kolaps lepenรฉho spoja medzi nosnรฝm podkladom a izolantom MW pozdฤบลพne, je prvou fรกzou vzniku tejto poruchy. Na zรกklade tohto poznatku sa preverovali moลพnosti zaistenia nosnej funkcie lepenรฉho spoja aj pre systรฉmy s izolantom TR โ‰ค 30 kPa. Pri tom sa zistilo, ลพe ETAG 004 pre mechanicky upevnenรฉ systรฉmy nielenลพe neskรบลกa prรญdrลพnosลฅ lepiacej hmoty k izolantu a k podkladu, ale sรบฤasne ani nezisลฅuje ลกmykovรฉ pevnosti izolantu. Preto boli empiricky preverovanรฉ moลพnosti doplniลฅ relevantnรฉ hodnoty pevnosti v ลกmyku aj pre izolanty s TR โ‰ค 30 kPa. Pri tom sa zistilo, ลพe podฤพa urฤenej normy EN 12090 vzhฤพadom k rozmeru testovanรฝch vzoriek, moลพno zรญskaลฅ relevantnรฉ hodnoty ลกmykovej pevnosti pre dosky pozdฤบลพnej MW do hrรบbky cca 100 mm. Tรกto hrรบbka je vลกak dnes uลพ prekonanรก sรบฤasnรฝmi poลพiadavkami na tepelnรฝ odpor konลกtrukcie. Ocitรกme sa tak v situรกcii, ลพe pre statickรฝ nรกvrh a posรบdenie statickej a tvarovej stability mechanicky upevnenรฉho systรฉmu ETICS s doplnkovรฝm lepenรญm, nemรก projektant zรกkladnรฉ nรกvrhovรฉ hodnoty. Je preto potrebnรฉ v rรกmci vzรกjomnej spoluprรกce ฤŒR โ€“ SR rรฝchlo vytvoriลฅ a zaviesลฅ relevantnรฝ spรดsob skรบลกania ลกmykovรฝch parametrov dosiek z MW s pozdฤบลพnou orientรกciou vlรกkien a sรบฤasne stanoviลฅ aj referenฤnรฉ limity kvality pre ich pouลพitie v ETICS s hrรบbkou izolantu MW s pozdฤบลพnou orientรกciou vlรกkien nad 150 mm.

Ing. Ladislav Valeลก, znalec v odbore stavebnรญctva v ฤŒR
