Vyuลพitie drรดtokamennรฝch konลกtrukciรญ pri รบpravรกch vodnรฝch tokov

Partneri sekcie:

Sรญdla sa oddรกvna zakladali v blรญzkosti riek, pretoลพe rieka bola zdrojom potravy, vyuลพรญvala sa na dopravu, zavlaลพovanie a ฤasto plnila aj obrannรบ funkciu. Daลˆ za tento komfort si vyberali povodne, ktorรฉ spravidla znamenali straty na ลพivotoch a majetku. Na zmiernenie nรกsledkov povodnรญ a takisto na prevenciu pred nimi sa zaฤali realizovaลฅ prvรฉ รบpravy tokov. Problรฉmy, ktorรฉ spรดsobujรบ povodne, nemรดลพeme ignorovaลฅ ani v sรบฤasnosti. Pri zavรกdzanรญ protipovodลˆovรฝch opatrenรญ vลกak treba maลฅ na pamรคti, ลพe รบpravy nemajรบ negatรญvne vplรฝvaลฅ na ekosystรฉm toku.

1
2
3
4
5
6
7
8

Opevnenie toku mรก stabilizovaลฅ trasu tak, aby sa zachovala rovnovรกha habitรกtu a neobmedzila sa morfologickรก ฤinnosลฅ koryta. Preto je potrebnรฉ aplikovaลฅ materiรกly, ktorรฉ sรบ schopnรฉ prenรกลกaลฅ veฤพkรฉ deformรกcie bez vรฝraznej straty รบnosnosti, neobmedzujรบ hladinovรฝ reลพim podzemnรฝch vรดd a vyuลพรญvajรบ prirodzenรฝ materiรกl. Vรฝznamnรฉ postavenie pri รบpravรกch tokov majรบ vฤaka svojim vlastnostiam kvalitne navrhnutรฉ a zrealizovanรฉ drรดtokamennรฉ konลกtrukcie.

Spoloฤnosลฅ Maccaferri poskytuje s รบspechom produkty predurฤenรฉ na rieลกenia รบprav vodnรฝch tokov. Sรบ to predovลกetkรฝm produkty vyrobenรฉ z dvojzรกkrutovej siete, ako sรบ gabiony, Reno matrace (ploลกnรฉ prvky s hrรบbkou do 0,3 m) a protierรณzne rohoลพe. ฤŒlรกnok sa zaoberรก optimรกlnou aplikรกciou drรดtokamennรฝch prvkov, ako aj praktickรฝmi skรบsenosลฅami pri ich vyuลพรญvanรญ vo vodnom hospodรกrstve.

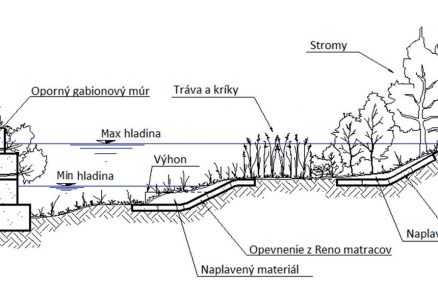

Obr. 1 Široká škála pouลพitia drôtokamenných prvkov pri úprave vodných tokov

Obr. 1 ล irokรก ลกkรกla pouลพitia drรดtokamennรฝch prvkov pri รบprave vodnรฝch tokov

Drรดtokamennรฉ konลกtrukcie pri รบpravรกch vodnรฝch tokov

Pri รบpravรกch vodnรฝch tokov sรบ najฤastejลกรญm prvkom Reno matrace (obr. 2), ktorรฉ predstavujรบ konลกtrukcie vyrobenรฉ z dvojzรกkrutovej ลกesลฅuholnรญkovej oceฤพovej siete s veฤพkosลฅou oka 6 ร— 8 cm a priemerom drรดtu 2,2 mm. Konลกtrukcia matraca je delenรก zdvojenรฝmi prieฤkami, ktorรฉ sรบ od seba vzdialenรฉ 1 m. Dvojitรฉ prieฤky zabezpeฤujรบ lepลกiu stabilitu matraca a jednoduchลกiu inลกtalรกciu.

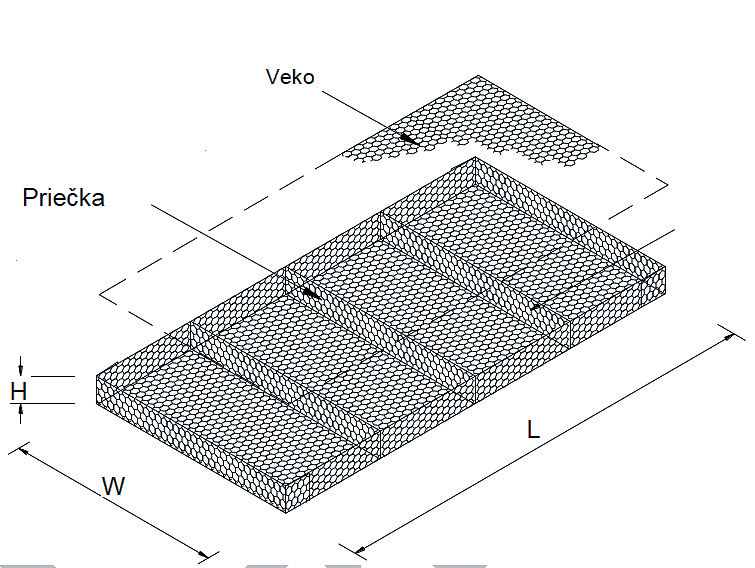

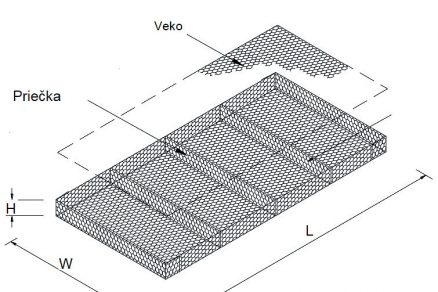

Obr. 2 Reno matrac

Obr. 2 Reno matrac

V STN EN 10223-3 sa uvรกdza, ลพe matrace musia byt vyrobenรฉ z dvojzรกkrutovej ลกesลฅuholnรญkovej oceฤพovej siete typu 6 ร— 8 s priemerom drรดtu 2,2 mm, s poplastovanรญm alebo bez poplastovania. Trvanlivosลฅ a hlavne odolnosลฅ proti korรณzii je dรดleลพitรฝm aspektom. S vรฝnimkou doฤasnรฝch stavieb sรบ povolenรฉ len produkty s plastovou povrchovou รบpravou, pretoลพe v mokrรฝch podmienkach dosahujรบ ลพivotnosลฅ 120 rokov.

Vyuลพitie matracov je vลกestrannรฉ. Mรดลพu sa pouลพiลฅ pri ochrane mostnรฝch pilierov, vรฝstavbe vรฝvarov prehrรกdzok ฤi ako opevnenie svahov alebo zรกklad pre gabiony.
Inลกtalรกcia Reno matracov je jednoduchรก. Po ich umiestnenรญ do sprรกvnej pozรญcie sa naplnia kameลˆom a nรกsledne sa uzavrรบ vekami. V prรญpade potreby moลพno nainลกtalovaลฅ matrac pod hladinou vody.

ฤŽalลกรญmi veฤพmi ฤasto pouลพรญvanรฝmi prvkami sรบ gabion (obr. 3) a vrecovรฝ gabion. Obidva prvky sรบ vyrobenรฉ z dvojzรกkrutovej oceฤพovej siete, najฤastejลกie typu 8 ร— 10 s priemerom drรดtu 2,7 mm. Vrecovรฝ gabion mรก valcovรฝ tvar, ktorรฝ sa zvyฤajne pouลพรญva pri zabezpeฤovacรญch prรกcach, naprรญklad pri sanรกcii poลกkodenรฝch brehoch riek. Gabiony sa mรดลพu pouลพiลฅ aj na vytvorenie pรคty svahu pod vodou.

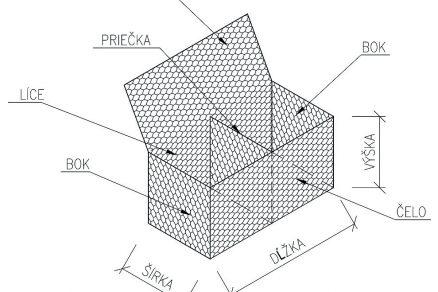

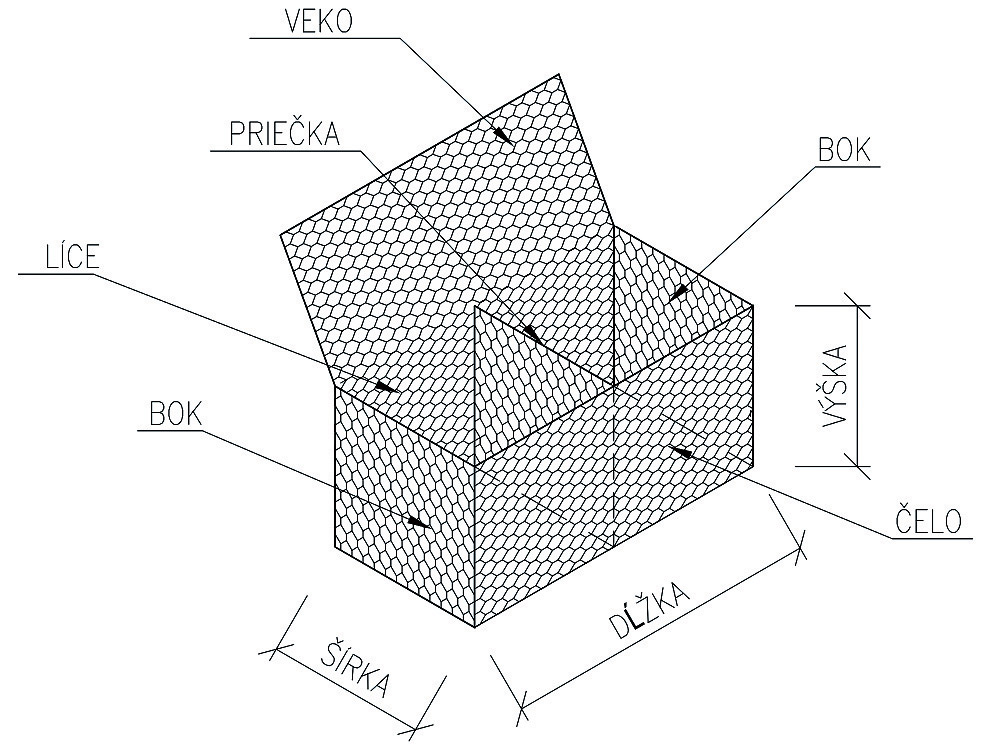

Obr. 3 Gabion

Obr. 3 Gabion

Ako ฤพahkรฉ opevnenie svahov pri miernej rรฝchlosti prรบdenia vody sa mรดลพe pouลพiลฅ 3D polypropylรฉnovรก georohoลพ MacMat. Jej ลกtruktรบra zabrรกni erรณzii brehov a zรกroveลˆ umoลพnรญ rast vegetรกcie pri umiestnenรญ nad hladinou vody.
Pri ochrane brehov proti bobrom sa pouลพรญva najmรค georohoลพ MacMatยฎ, tvorenรก oceฤพovou sieลฅou, na ktorรบ je uloลพenรก extrudovanรก polypropylรฉnovรก 3D rohoลพ.

Uplatnenie drรดtokamennรฝch konลกtrukciรญ pri vรฝstavbe vodnej elektrรกrne Breลพice

Ako vhodnรฝ prรญklad, pri ktorom sa v poslednom obdobรญ pouลพili drรดtokamennรฉ konลกtrukcie, slรบลพi vรฝstavba VE Breลพice a sรบvisiace objekty v Slovinsku na rieke Sรกva (obr. 4 aลพ 6). Projekt piatich vodnรฝch elektrรกrnรญ na rieke Sรกva v Slovinsku zahล•ลˆa aj vodnรบ elektrรกreลˆ Breลพice. Tri elektrรกrne smerom proti prรบdu sรบ uลพ postavenรฉ a v prevรกdzke. Elektrรกreลˆ Breลพice s inลกtalovanรฝm vรฝkonom 53,2 MW a priemernou roฤnou vรฝrobou 207 GWh bude ลกtvrtou v poradรญ.

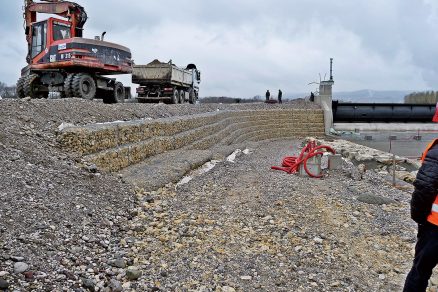

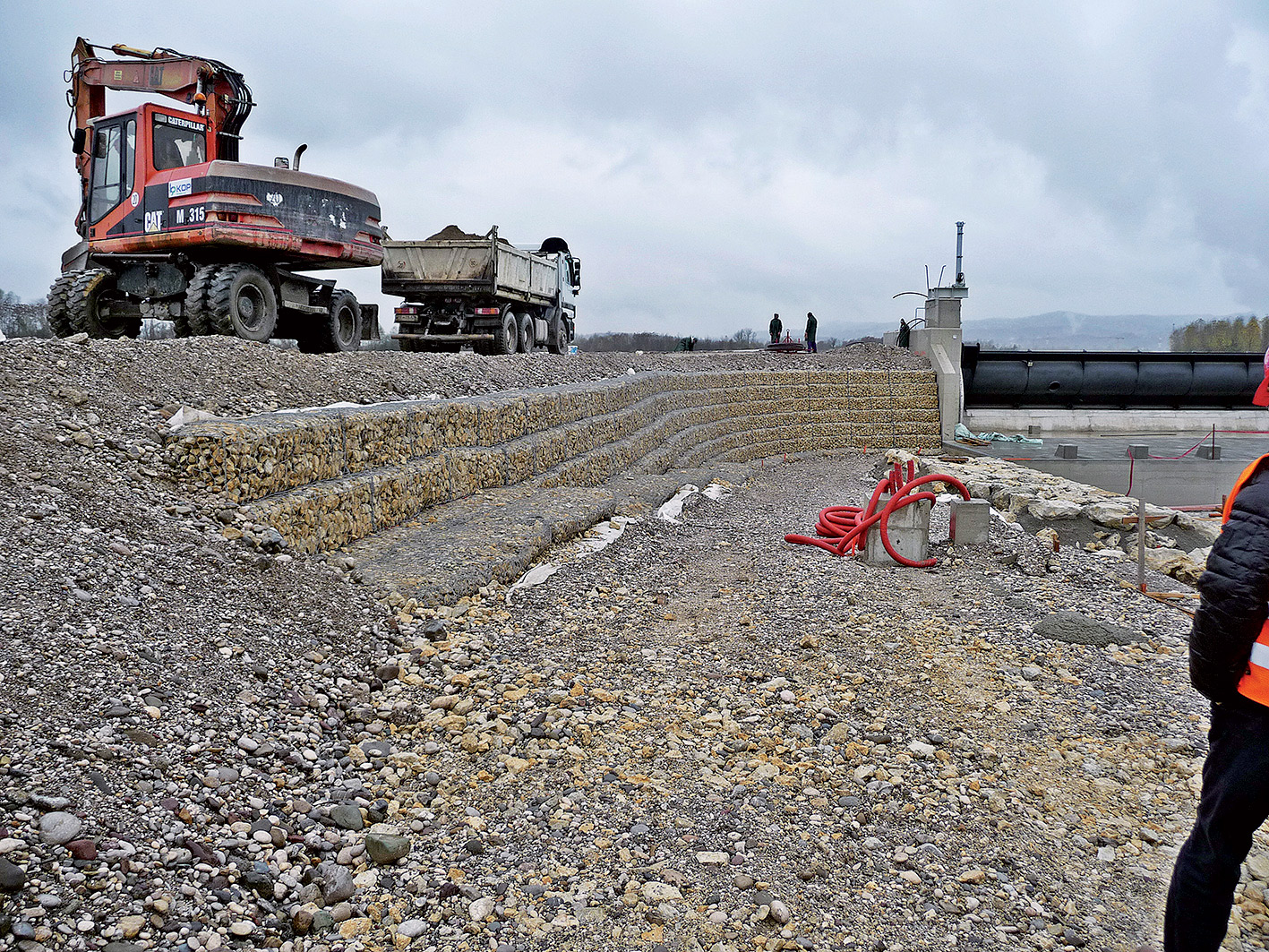

Obr. 4 Vystuลพený múr telesa hrádze pod VE Breลพice (október 2016)

Obr. 4 Vystuลพenรฝ mรบr telesa hrรกdze pod VE Breลพice (oktรณber 2016)

Pod haลฅovรฝmi poฤพami a vรฝtokovรฝm objektom VE sa vรฝtokovรฉ krรญdla napรกjajรบ na vystuลพenรฝ mรบr telesa hrรกdze. Zรกklad mรบru tvorรญ jedna vrstva drรดtokamennรฝch Reno matracov, na ktorom je konลกtrukcia mรบru zo systรฉmu Terramesh. Systรฉm tvorรญ blok โ€“ gabionovรฉ ฤelo a horizontรกlna vรฝstuลพ sรบ spojenรฉ uลพ vo vรฝrobnom procese a tvoria tak ucelenรบ jednotku. Blok mรก dฤบลพku 3 m, ลกรญrku 2 m a vรฝลกku 0,5 m.

Pouลพitรฉ bloky a matrace sรบ vyrobenรฉ z dvojzรกkrutovej ลกesลฅuholnรญkovej siete s povrchovou ochranou Galmac (Zn โ€“ 5 % Al) a dodatoฤnou polymรฉrovou ochranou PA6. Vystuลพenรฝ gabionovรฝ mรบr je schopnรฝ absorbovaลฅ prรญpadnรฉ deformรกcie bez poruลกenia โ€“ aj pri deformรกciรกch niekoฤพkรฝch desiatok centimetrov si zachovรกva svoju funkฤnosลฅ. Aby sa zabezpeฤila stabilita hrรกdze v prรญpade vysokej hladiny vody, v prvรฝch troch vrstvรกch sa pouลพili jednoosovรฉ geomreลพe Paragrid 80 L s dฤบลพkou 5 m, spojenรฉ s horizontรกlnou vรฝstuลพou blokov Terramesh.

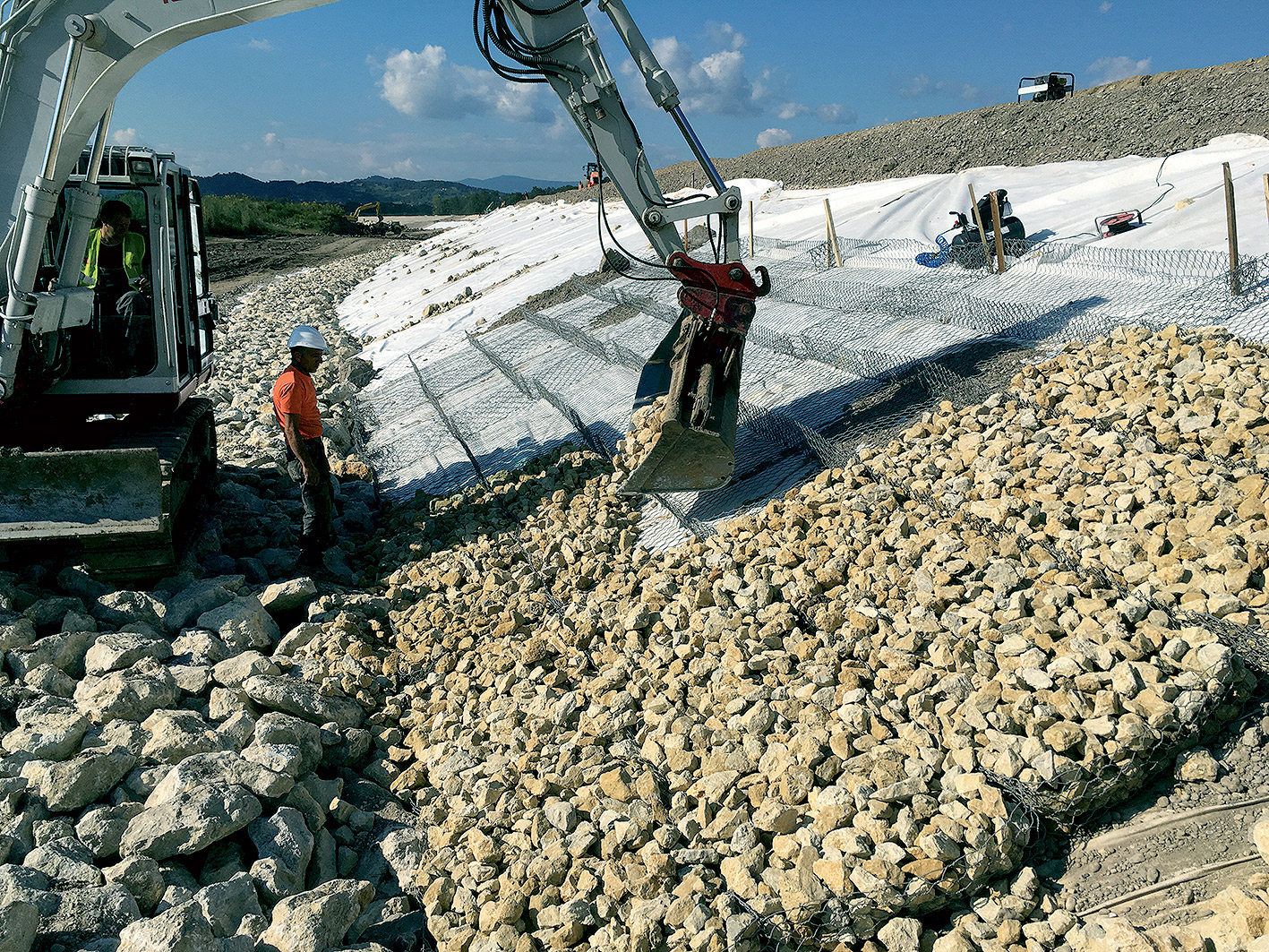

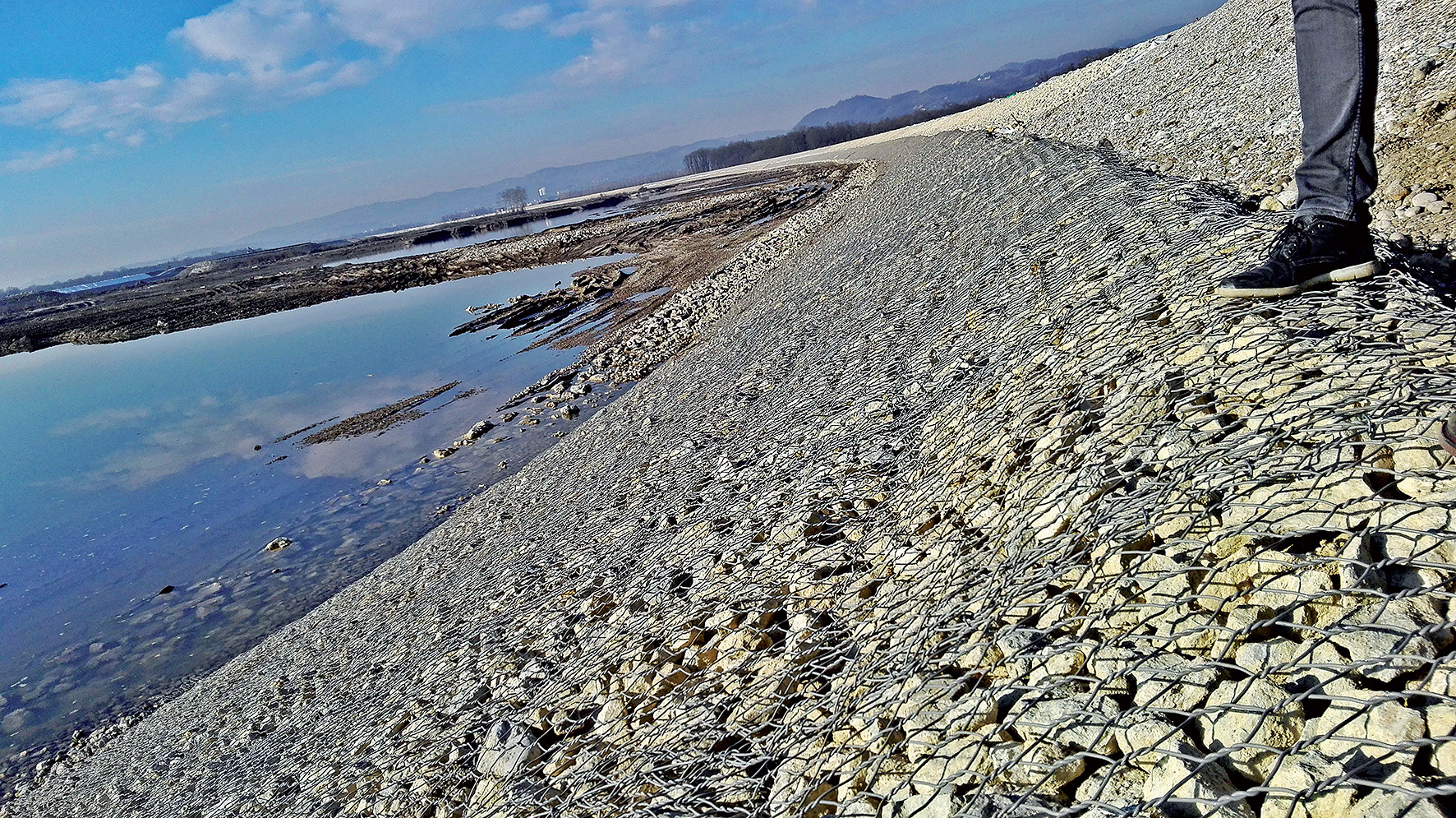

Obr. 5a, b Výstavba hrádzí akumulaฤnej nádrลพe VE Breลพice (október 2016)

Obr. 5a Vรฝstavba hrรกdzรญ akumulaฤnej nรกdrลพe VE Breลพice (Oktรณber 2016)

Sรบฤasลฅou projektu je aj vybudovanie akumulaฤnej nรกdrลพe nad VE Breลพice, ktorej hlavnรฝm รบฤelom je zachytรกvanie povodลˆovรฝch prietokov. Aby sa znรญลพili celkovรฉ nรกklady a dosiahli poลพadovanรฉ parametre, rozhodlo sa, ลพe opevnenie nรกvodnรฝch svahov bude z Reno matracov.

Matrace sรบ zรกroveลˆ rieลกenรญm problรฉmu s erรณziou brehov nรกdrลพe. Podobne ako kamennรก nahรกdzka, aj matrace vytvรกrajรบ vhodnรฉ podmienky na zachytenie splaveninovรฉho materiรกlu, avลกak pri vรฝrazne menลกej hrรบbke. Vytvรกrajรบ sa tรฝm ลพiadanรฉ podmienky na rast vegetรกcie, pretoลพe nรกdrลพ mรก byลฅ aj domovom a hniezdom rรดznych druhov vtรกctva.

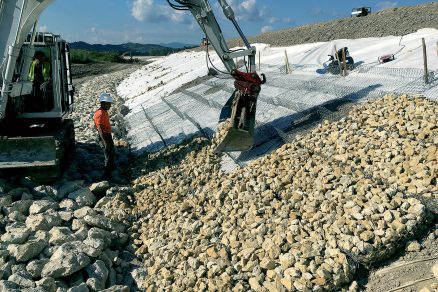

Obr. 5a, b Výstavba hrádzí akumulaฤnej nádrลพe VE Breลพice (október 2016)

Obr. 5b Vรฝstavba hrรกdzรญ akumulaฤnej nรกdrลพe VE Breลพice (Oktรณber 2016)

Nรกvodnรฝ svah hrรกdze je pozdฤบลพne rozdelenรฝ stabilizaฤnou laviฤkou. Sklon svahu po laviฤku je 1 : 2,2, na jeho opevnenie sa pouลพilo pribliลพne 15 000 m2 Reno matracov s hrรบbkou 30 cm, vyrobenรฝch z dvojzรกkrutovej ลกesลฅuholnรญkovej oceฤพovej siete s povrchovou ochranou drรดtu zliatinou Galmac a poplastovanรญm PA6. Pod matracmi je poloลพenรก filtraฤnรก geotextรญlia, prรญpadne aj รญlovรก tesniaca rohoลพ v tรฝch รบsekoch, kde treba zabezpeฤiลฅ vodotesnosลฅ. Nad laviฤkou je zatrรกvnenรฝ neopevnenรฝ svah v sklone 1 : 2,5 do vรฝลกky koruny hrรกdze.

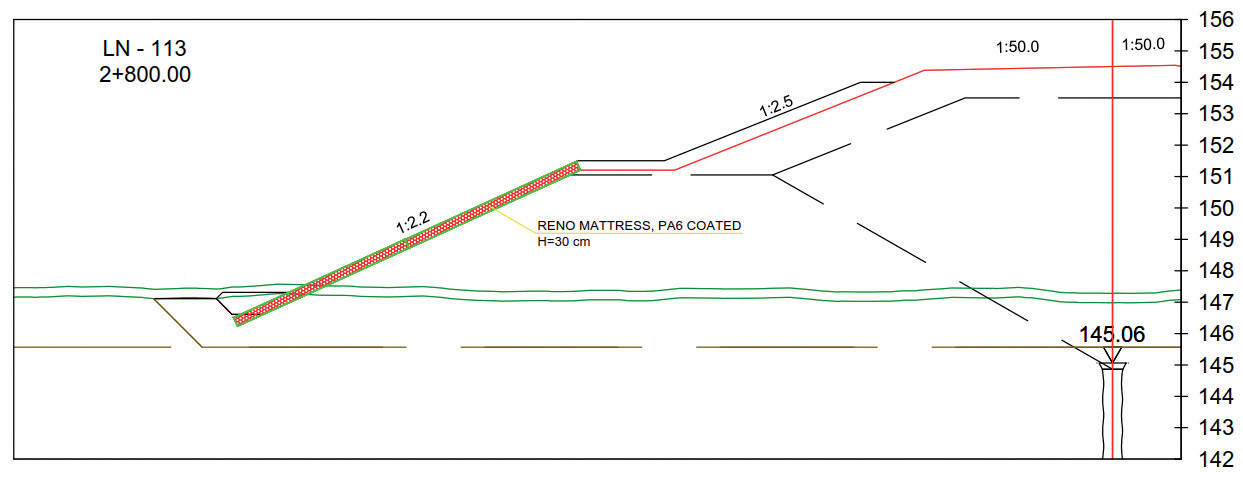

Obr. 6 Vzorový prieฤny rez telesom hrádze nádrลพe Breลพice

Obr. 6 Vzorovรฝ prieฤny rez telesom hrรกdze nรกdrลพe Breลพice

Reno matrace a gabiony pri รบprave Belianskeho potoka a ฤŒiernej vody v Spiลกskej Belej

Jednou z vรฝznamnรฝch aplikรกciรญ drรดtokamennรฝch prvkov bola รบprava Belianskeho potoka a ฤŒiernej vody v roku 2013 (obr. 7 aลพ 9). รšprava Belianskeho potoka nadvรคzovala na existujรบcu protipovodลˆovรบ ochranu intravilรกnu mesta Spiลกskรก Belรก od rkm 0,948 po rkm 2,250. Vzhฤพadom na veฤพkรฝ pozdฤบลพny sklon toku a vysokรฉ rรฝchlosti dochรกdzalo k podomieฤพaniu a erรณzii brehov a ohrozovaniu obytnรฝch domov umiestnenรฝch nad tokom.

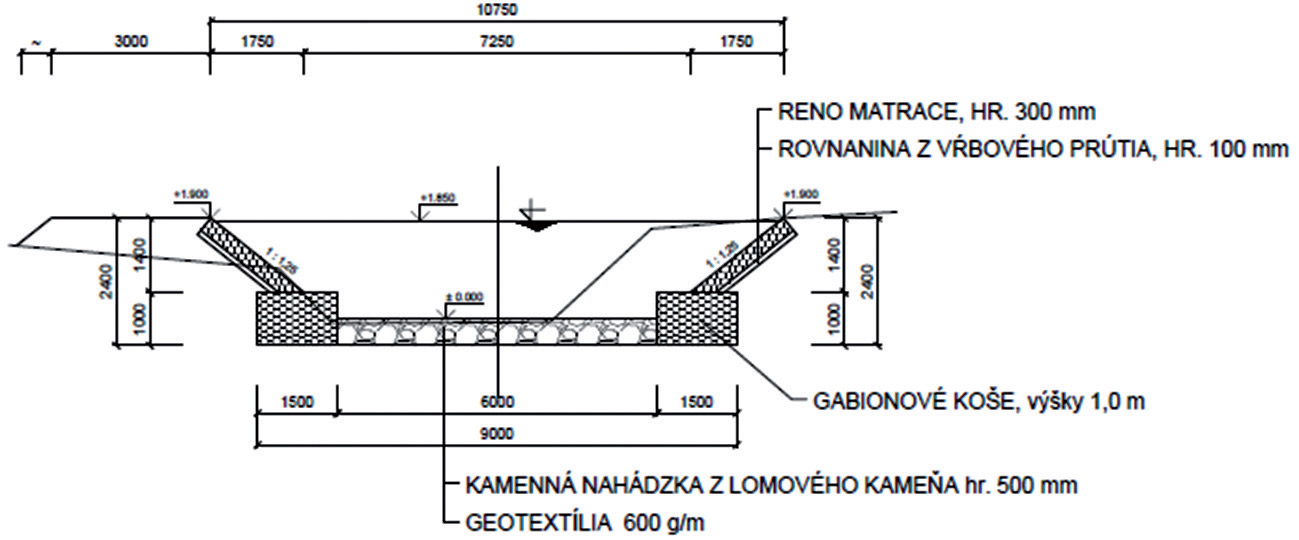

Obr. 7 Vzorový prieฤny rez korytom toku ฤŒierna voda

Obr. 7 Vzorovรฝ prieฤny rez korytom toku ฤŒierna voda

Hornรฝ รบsek v rkm 2,250 nadvรคzuje na existujรบcu รบpravu toku a pokraฤuje proti smeru toku na dฤบลพke 370 m. Prieฤny profil koryta mรก lichobeลพnรญkovรฝ tvar so sklonom svahov 1 : 1,25. Opevnenie svahov sa vybudovalo pomocou Reno matracov s hrรบbkou 0,3 m, vyrobenรฝch z dvojzรกkrutovej ลกesลฅuholnรญkovej oceฤพovej siete s povrchovou ochranou Galmac. Matrace sa uloลพili na vrstvu vล•bovรฉho prรบtia s hrรบbkou 0,1 m a nรกsledne sa ukotvili do svahu, priฤom pรคta svahov sa stabilizovala gabionmi.

V stiesnenรฝch podmienkach sa lichobeลพnรญkovรฝ profil menรญ na obdฤบลพnikovรฝ, kde tvorรญ opevnenie opornรฝ gabionovรฝ mรบr. Dno je stabilizovanรฉ lomovรฝm kameลˆom s hrรบbkou 0,5 m. V upravovanom รบseku sa nachรกdzajรบ prahy z drรดtokamennรฝch koลกov, ktorรฉ majรบ prepadovรบ hranu obloลพenรบ krycรญmi doskami. Dolnรฝ รบsek od rkm 0,948 nadvรคzuje na jestvujรบcu รบpravu toku a pokraฤuje v smere toku na dฤบลพke 909 m. Opevnenie svahov toku a pรคta svahov sa stabilizovali rovnakรฝm spรดsobom.

Obr. 8 Protipovodลˆová ochrana na toku ฤŒierna voda v mestskej ฤasti Spišská Belá-Stráลพky (marec 2017)

Obr. 8 Protipovodลˆovรก ochrana na toku ฤŒierna voda v mestskej ฤasti Spiลกskรก Belรก-Strรกลพky (marec 2017)

V mestskej ฤasti Spiลกskรก Belรก-Strรกลพky sa pri รบprave toku ฤŒierna voda pouลพili v pรคte svahov gabiony, svahy v sklone 1 : 1,25 sรบ opevnenรฉ Reno matracmi. Dno je stabilizovanรฉ lomovรฝm kameลˆom s hrรบbkou 0,5 m.
Po ลกtyroch rokoch รบprava Belianskeho potoka a ฤŒiernej vody naฤalej zabezpeฤuje protierรณznu ochranu brehov koryta, a to aj pri zvรฝลกenรฝch prietokoch.

รšprava plnรญ svoju funkciu a po oลพivenรญ nรกletovou vegetรกciou sa stala sรบฤasลฅou rieฤneho ekosystรฉmu a esteticky splynula s okolitรฝm prostredรญm. Splaveniny bohatรฉ na ลพiviny vypฤบลˆajรบ medzery medzi kameลˆmi, ฤรญm sa vytvรกra vhodnรฝ substrรกt pre rastliny. Rรดzne ลพivรฉ organizmy naลกli svoj domov aj vo vzniknutรฝch vรฝmoฤพoch, a to vฤaka flexibilnej konลกtrukcii, ktorรก dokรกลพe prenรกลกaลฅ zaลฅaลพenia a kopรญrovaลฅ terรฉn bez poruลกenia.

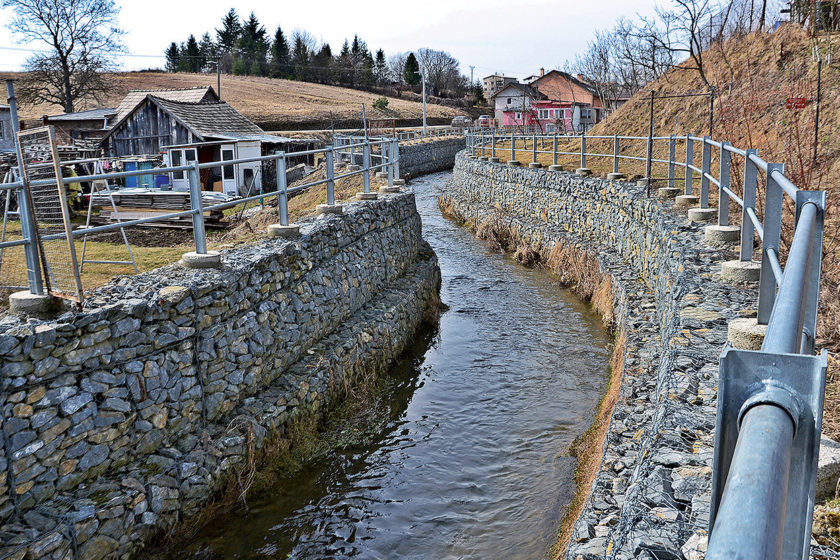

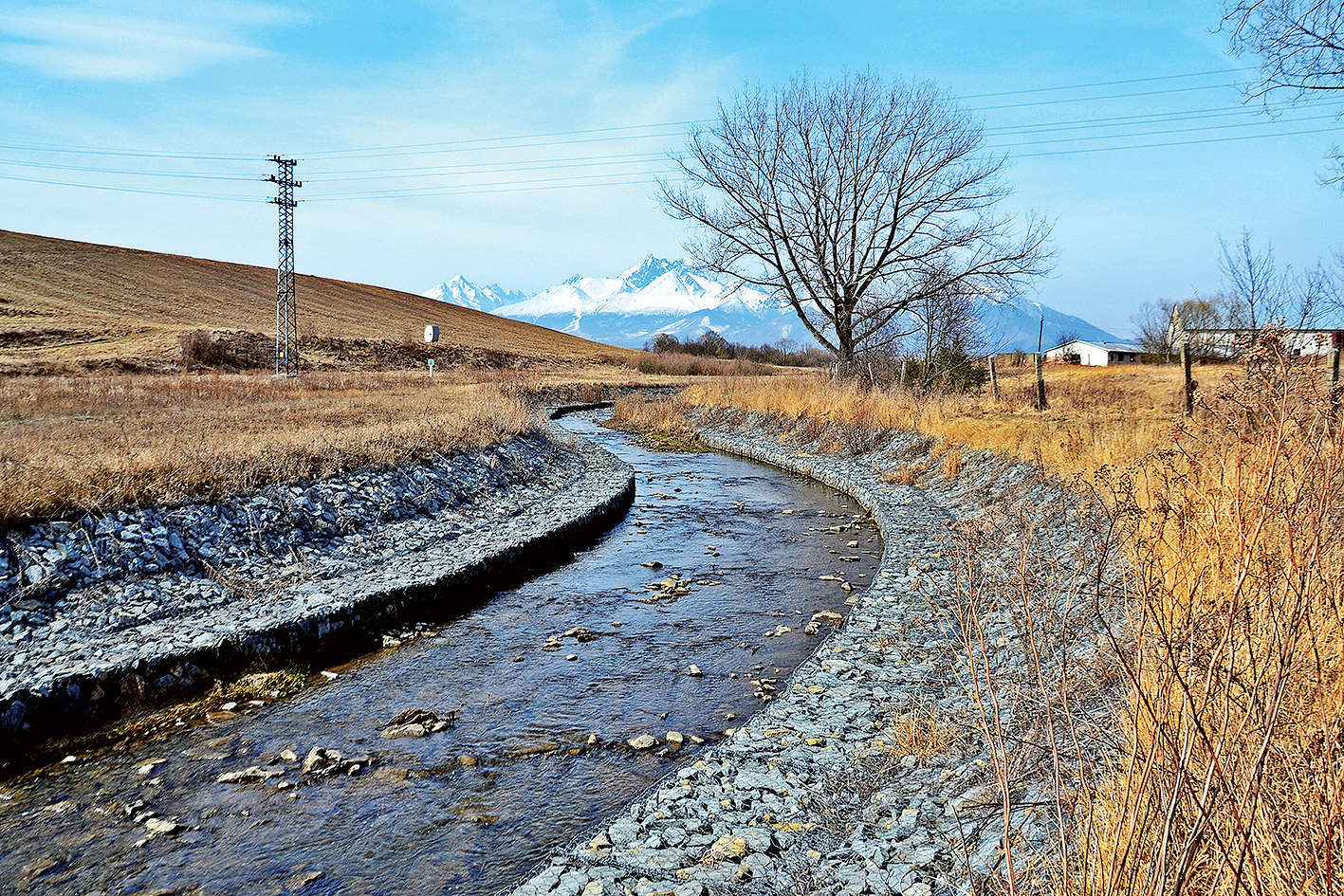

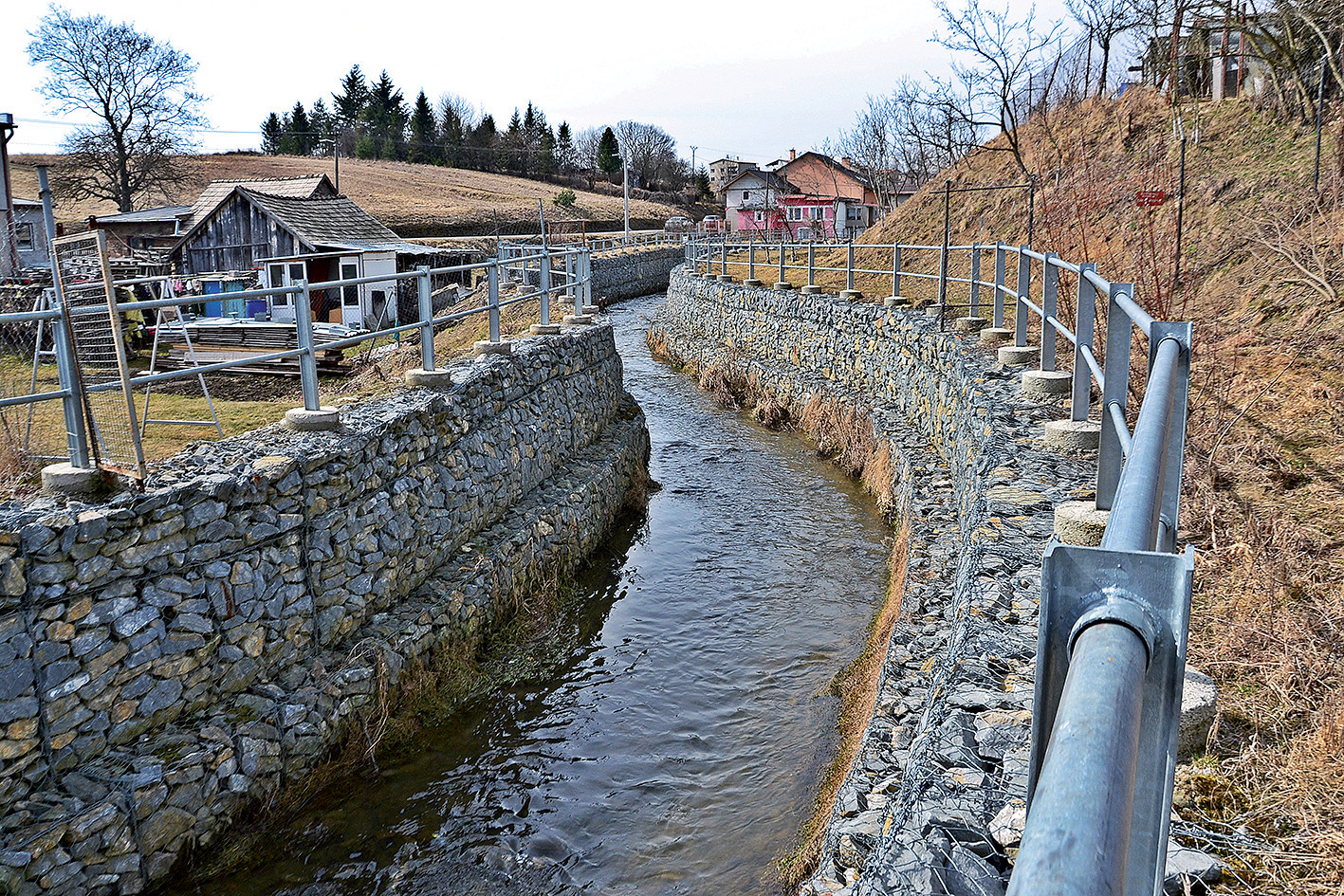

Obr. 9 Protipovodลˆová ochrana na Belianskom potoku v Spišskej Belej (marec 2017)

Obr. 9 Protipovodลˆovรก ochrana na Belianskom potoku v Spiลกskej Belej (marec 2017)

Vodnรก nรกdrลพ ลฝilina โ€“ opevnenie nรกvodnรฉho svahu hrรกdze po 19 rokoch

Vodnรก nรกdrลพ ลฝilina je sรบฤasลฅou vodnรฉho diela ลฝilina na rieke Vรกh, ktorรฉ je v prevรกdzke od roku 1997. Hlavnรฝm รบฤelom nรกdrลพe je akumulรกcia vody pre ลกpiฤkovรบ prevรกdzku vodnej elektrรกrne a ochrana ลฝiliny pred 1 000-roฤnou vodou. Nรกdrลพ tvorรญ na ฤพavej strane vyลกลกรญ terรฉn, na pravej strane hrรกdza s dฤบลพkou 7,3 km, s maximรกlnou vรฝลกkou 15 m. Vzduลกnรฝ svah hrรกdze je v sklone 1 : 2,5, nรกvodnรฝ svah mรก sklony 1 : 2 โ€“ 1 : 6 โ€“ 1 : 3. Opevnenie nรกvodnรฉho svahu je z Reno matracov vyrobenรฝch z dvojzรกkrutovej ลกesลฅuholnรญkovej oceฤพovej siete s galvanizovanรฝm drรดtom.

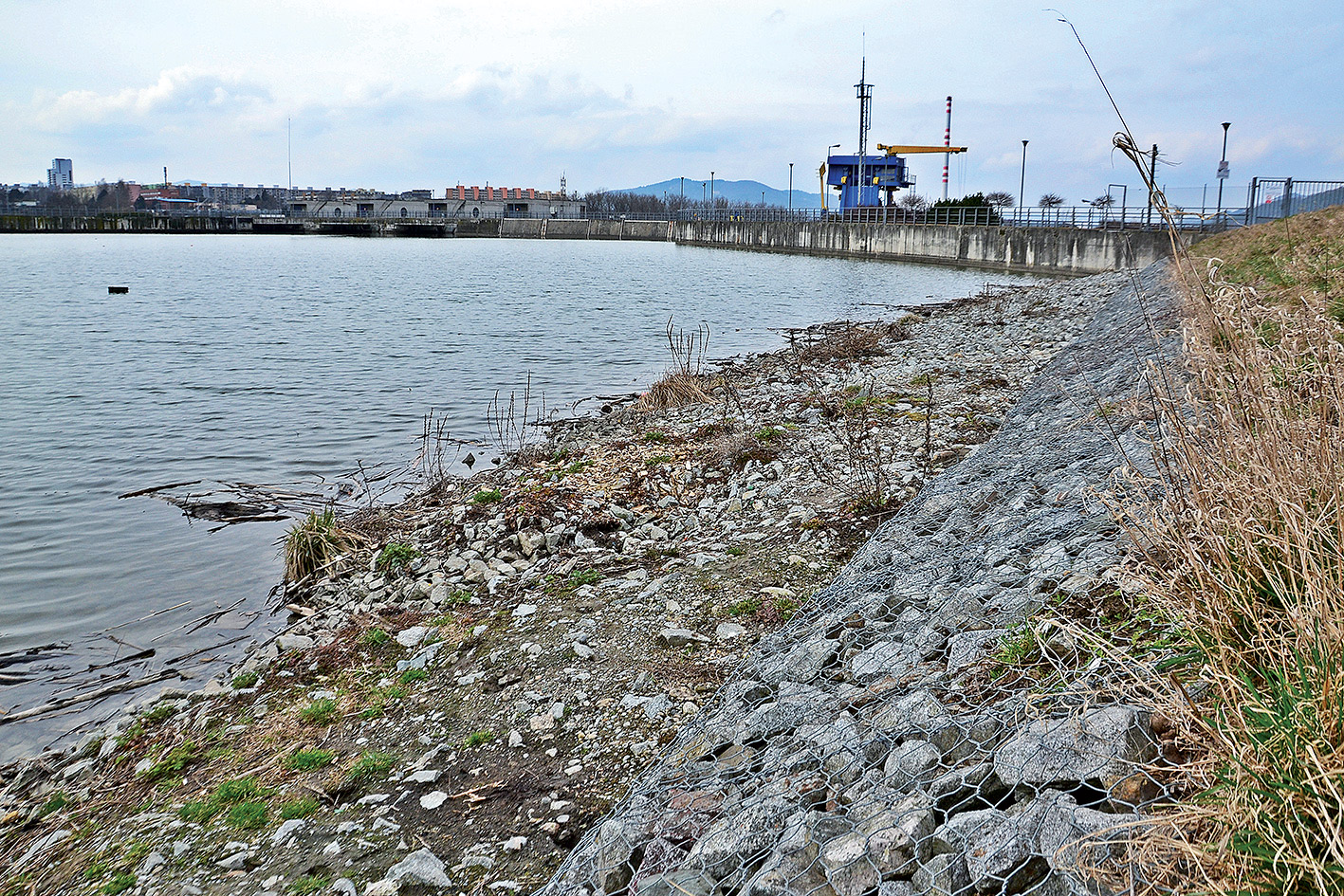

Obr. 10 Pravostranná hrádza VN ลฝilina (marec 2017)

Obr. 10 Pravostrannรก hrรกdza VN ลฝilina (marec 2017)

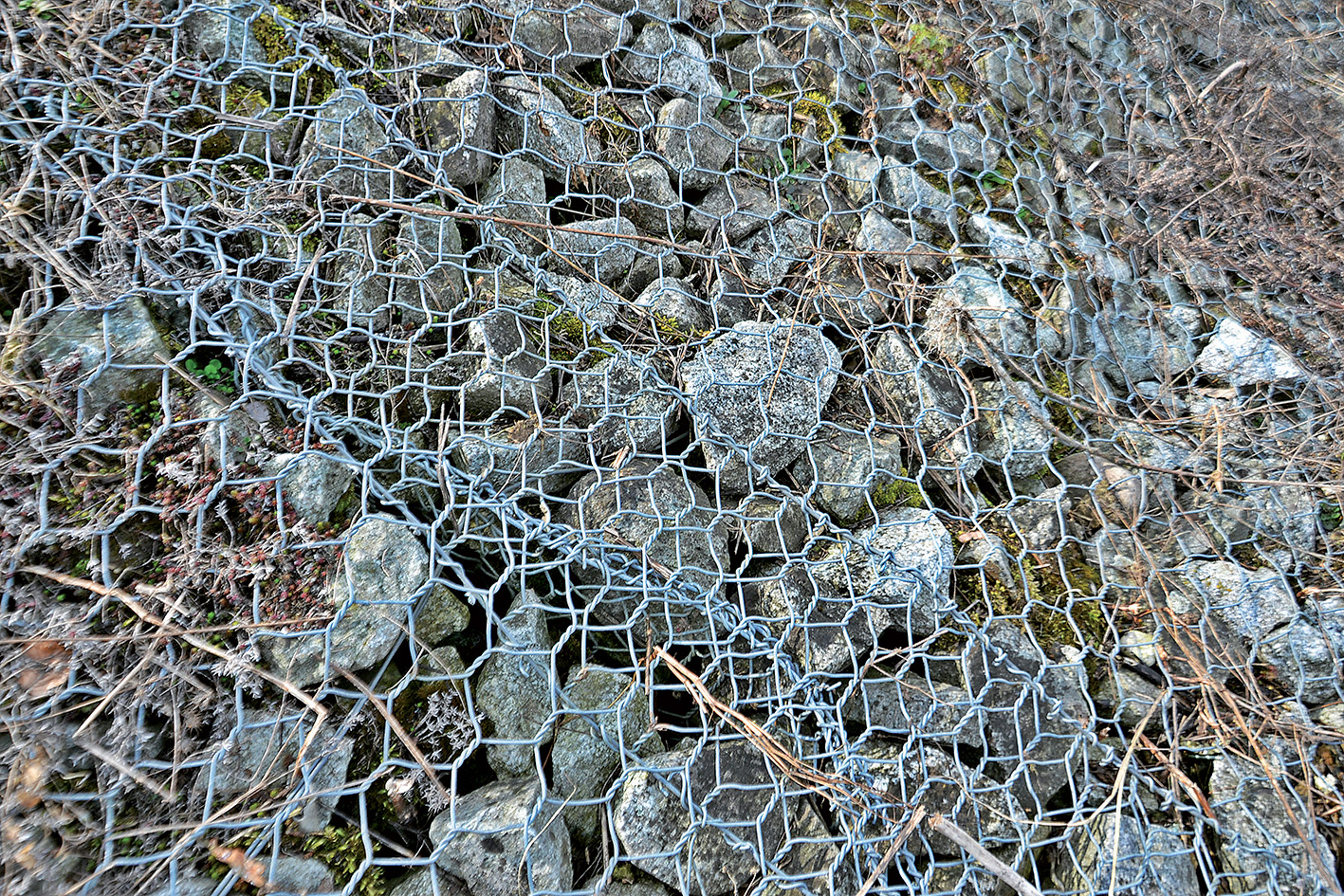

V sรบฤasnosti, po 19 rokoch prevรกdzky, plnรญ opevnenie z matracov stรกle svoj รบฤel. Vo fรกze vรฝstavby zabezpeฤila drรดtokamennรก konลกtrukcia dostatoฤnรบ pevnosลฅ a odolnosลฅ. Po uvedenรญ vodnรฉho diela do prevรกdzky sa medzery medzi kameลˆmi postupne vyplnili splaveninovรฝm materiรกlom, ฤรญm poskytli vhodnรฉ podmienky na rast vegetรกcie. Drรดtokamennรก konลกtrukcia, ktorรก rokmi zosilnela vฤaka tomu, ลพe prerรกstla koreลˆmi rastlรญn, naฤalej zabezpeฤuje stabilitu, stรกlosลฅ povrchu a pomohla aj obnove prirodzenรฉho ekosystรฉmu (obr. 10, 11).

Obr. 11 Detail opevnenia hrรกdze VN ลฝilina po 19 rokoch (marec 2017)

Zรกver

Ako pri kaลพdej konลกtrukcii, aj pri tรฝch drรดtokamennรฝch hrajรบ dรดleลพitรบ รบlohu sprรกvny nรกvrh a kvalitnรก inลกtalรกcia, ktorรฉ zabezpeฤia poลพadovanรบ funkciu poฤas celej ลพivotnosti. Zo skรบsenostรญ vyplรฝva, ลพe pouลพitie drรดtokamennรฝch konลกtrukciรญ z pletenej dvojzรกkrutovej siete pri รบprave a revitalizรกciรกch vodnรฝch tokov je vhodnรฉ, overenรฉ referenฤnรฝmi stavbami, vรฝskumami, ฤasom a aj ich sprรกvanรญm sa poฤas povodnรญ. Ak je sieลฅ konลกtrukcie aj s dodatoฤnรฝm poplastovanรญm, dosahuje v mokrรฝch podmienkach 120-roฤnรบ ลพivotnosลฅ.

Pri drรดtokamennรฝch konลกtrukciรกch zo zvรกranej siete nie je v mokrรฝch podmienkach zaruฤenรก ลพivotnosลฅ viac ako 10 rokov, a to prรกve z dรดvodu zvarov, ktorรฉ sรบ v mieste spoja bez povrchovej ochrany. Navyลกe, zvรกranรก konลกtrukcia nie je natoฤพko pruลพnรก, aby sa dokรกzala prispรดsobiลฅ deformรกciรกm pri morfologickej ฤinnosti koryta a nerovnomernom sadanรญ.

Z tohto dรดvodu je dรดleลพitรฉ riadiลฅ sa najnovลกรญmi predpismi a sledovaลฅ vรฝvoj materiรกlov v stavebnรญctve. Spoloฤnosลฅ Maccaferri vydala v spoluprรกci s STU publikรกciu urฤenรบ na projekฤnรบ prax a potreby vodohospodรกrskeho sektora, v ktorej zohฤพadลˆuje predpisy a sprostredkรบva najnovลกie poznatky o drรดtokamennรฝch prvkoch a metodiku ich navrhovania.
