Vyuลพitie montovanรฉho ลพelezobetรณnovรฉho skeletu vย drevostavbe

Partneri sekcie:

Slovnรฉ spojenie kompozitnรก stavba, prรญpadne kompozitnรก stavebnรก konลกtrukcia, sa pouลพรญva na oznaฤenie stavby, na ktorej realizรกciu sa pouลพije kombinรกcia dvoch (alebo viacerรฝch) odliลกnรฝch technolรณgiรญ alebo spรดsobov vรฝstavby.

01b goldbeck big image
02b goldbeck big image
02a goldbeck big image
3 big image
4a big image
4b big image
5a big image
5bc big image

Najฤastejลกie ide oย stavby, pri ktorรฝch sa jednรฝm typom konลกtrukcie vytvรกra nosnรก kostra stavby aย uplatnenรญm รบplne inej technolรณgie aย inรฝch typov stavebnรฝch materiรกlov sa realizujรบ naprรญklad vรฝplลˆovรฉ konลกtrukcie. Typickรฝm prรญkladom je drevostavba, pri ktorej nosnรบ funkciu zabezpeฤuje montovanรฝ ลพelezobetรณnovรฝ skelet.

Kompozitnรก stavba โ€“ vรฝhody skeletovej konลกtrukcie aย drevostavby
Obฤพuba drevostavieb vย ostatnรฝch rokoch stรกle rastie predovลกetkรฝm vฤaka rรฝchlosti ich vรฝstavby, vhodnosti vyuลพitia na zhotovenie energeticky รบspornรฝch objektov aย vย prรญpade objektov sย menลกou rozlohou aj vฤaka primeranej cene. Drevostavby sa stali takmer synonymom pre montovanรฝ dom. Drevostavba vย koneฤnom vyhotovenรญ, teda od zรกkladov aลพ po streลกnรบ konลกtrukciu, mรก vลกak aj svoje nevรฝhody. Medzi ne patria naprรญklad obmedzenรฉ konลกtrukฤnรฉ aย mechanickรฉ vlastnosti dreva aย jeho nevhodnosลฅ na zhotovenie staticky nรกroฤnรฝch ฤastรญ stavby aย zรกroveลˆ aj ich niลพลกia ลพivotnosลฅ (30 rokov).

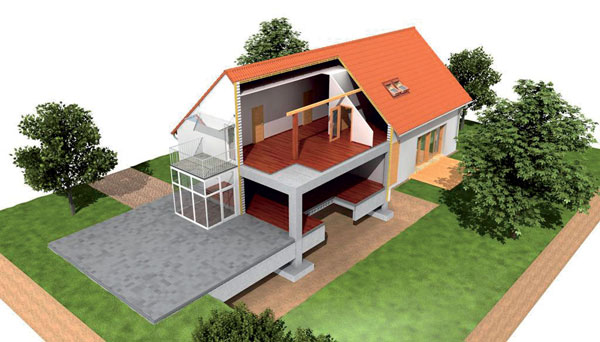

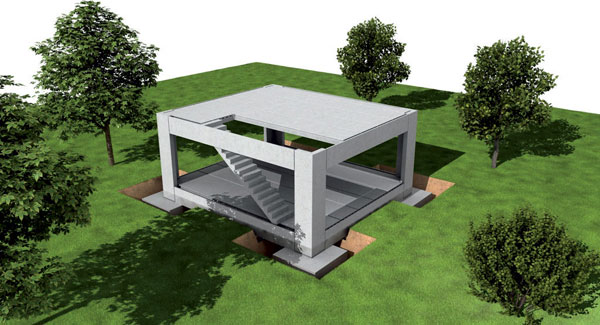

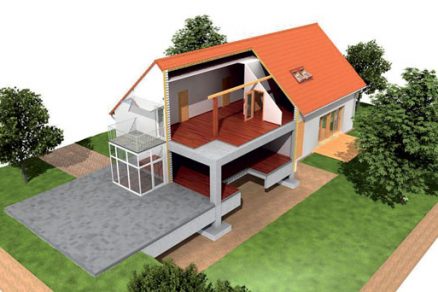

Eliminovaลฅ doposiaฤพ slabรฉ miesta drevostavby pri zachovanรญ pozitรญv dreva moลพno kompozitnรฝm spรดsobom vรฝstavby, pri ktorom sa uplatลˆuje naprรญklad konลกtrukฤnรก sรบstava zย montovanรฉho ลพelezobetรณnovรฉho skeletu (obr. 1 aย 2). Montovanรฝm ลพelezobetรณnovรฝm skeletom sa vytvรกra trvanlivรก aย pevnรก nosnรก konลกtrukcia stavby, vyhovujรบca statickรฝm poลพiadavkรกm, poลพiadavkรกm na stabilitu, tuhosลฅ aย nosnosลฅ. Drevo sa rovnako ako vย prรญpade klasickรฝch drevostavieb pouลพรญva na zhotovenie vรฝplลˆovรฝch konลกtrukciรญ, zabezpeฤuje izolaฤnรฉ vlastnosti stavby aย urฤuje jej vรฝslednรฝ vzhฤพad. Hlavnou vรฝhodou vyuลพitia ลพelezobetรณnovรฉho skeletu na zhotovenie nosnรฝch ฤastรญ drevostavby je jeho poลพiarna odolnosลฅ. Kompozitnรฝ spรดsob vรฝstavby tak rieลกi jednu zย najvรคฤลกรญch slabรญn drevostavieb.

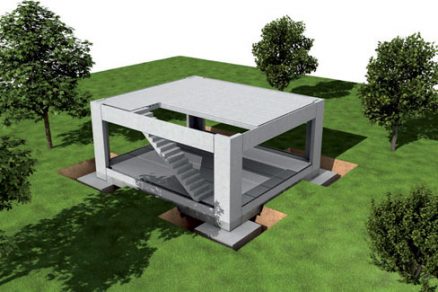

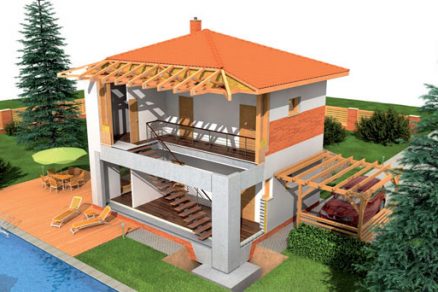

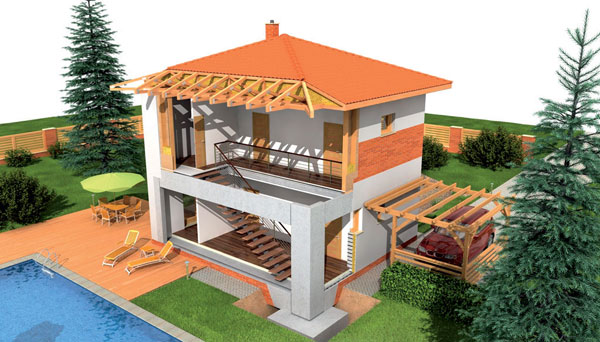

Obr. 2ย  Nosnรฝ ลพelezobetรณnovรฝ skeletovรฝ systรฉm vo viacpodlaลพnom objekte aย rez objektom

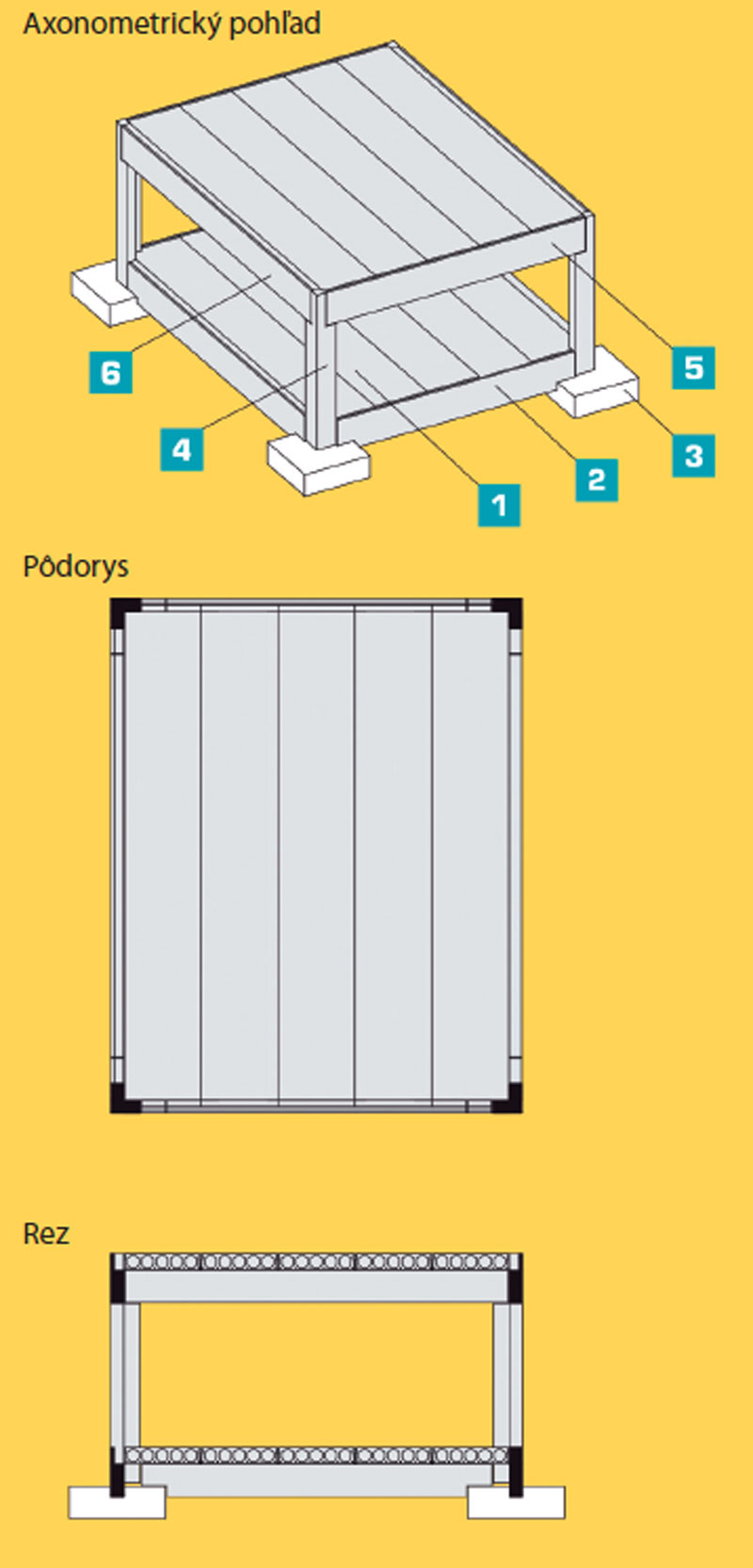

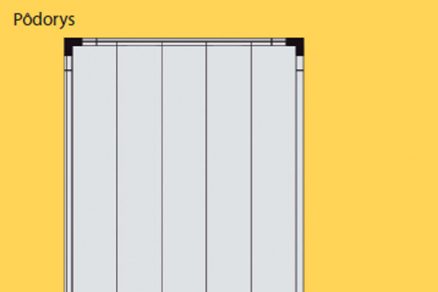

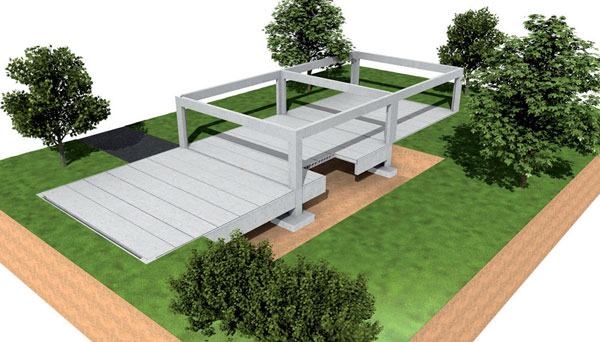

Vรฝhoda klasickรฝch drevostavieb โ€“ rรฝchlosลฅ realizรกcie โ€“ pritom zostรกva zachovanรก, pretoลพe montovanรก technolรณgia sa aplikuje aj na zhotovenie podpornej zรกkladovej konลกtrukcie skeletu. Montovanรฝ ลพelezobetรณยญnovรฝ skelet sa umiestลˆuje na bodovo podoยญprenรบ montovanรบ ลพelezobetรณnovรบ dosku, ktorรก sa vyhotovuje na pripravenรฉ monolitickรฉ betรณnovรฉ zรกkladovรฉ pรคtky (obr.ย 3).

Keฤลพe sa drevenรฉ konลกtrukฤnรฉ prvky nepouลพรญvajรบ na zhotovenie nosnรฝch ฤastรญ stavby, odstraลˆuje sa tรฝm nevรฝhoda niลพลกej ลพivotnosti drevostavby. To navyลกe umoลพลˆuje rieลกenie aj takรฝch konลกtrukciรญ, ktorรฉ by vย prรญpade klasickej drevostavby boli vzhฤพadom na statickรบ nรกroฤnosลฅ technicky komplikovanรฉ aย neรบmerne finanฤne nรกkladnรฉ. Vyuลพitรญm montovanรฉho ลพelezobetรณnovรฉho skeletu na zhotovenie nosnรฝch ฤastรญ drevostavby sa tรกto nevรฝhoda eliminuje aย ลพivotnosลฅ kompozitnej stavby zodpovedรก doposiaฤพ prevlรกdajรบcim murovanรฝm konลกtrukciรกm. Zรกroveลˆ si tento spรดsob vรฝstavby zachovรกva cenovรบ dostupnosลฅ.

Vรฝhoda pouลพitia skeletu ako nosnej konลกtrukcie drevostavby je zjavnรก predovลกetkรฝm pri viacpodlaลพnรฝch stavbรกch, pri ktorรฝch sรบ nรกroky na statiku nosnej konลกtrukcie vรฝrazne vyลกลกie (obr.ย 2). Pouลพitie celej konลกtrukฤnej sรบstavy ลพelezobetรณnovรฉho skeletu vrรกtane stropnรฝch panelov navyลกe rieลกi aj problรฉm krokovรฉho hluku, ktorรฝ je pre drevostavby charakteristickรฝ.

Nรญzkoenergetickรฝ aย pasรญvny ลกtandard
Koncept kombinรกcie montovanรฉho ลพelezobetรณnovรฉho skeletu sย ฤพahkou vรฝplลˆovou konลกtrukciou obvodovรฝch stien, prรญpadne konลกtrukciou podkrovia aย strechy sa uplatลˆuje vย stavebnej praxi od roku 2010. Odbornรญci sa uลพ od vzniku tejto konลกtrukฤnej sรบstavy zaoberajรบ rozliฤnรฝmi kombinรกciami ลฅaลพkรฉho montovanรฉho ลพelezobetรณnovรฉho skeletu sย ฤพahkรฝm vรฝplลˆovรฝm materiรกlom sย cieฤพom zistiลฅ, ฤi je tento systรฉm vhodnรฝ na realizรกciu budov vย nรญzkoenergetickom aย pasรญvnom ลกtandarde. Vย eurรณpskej energetickej koncepcii je dokonca stanovenรฉ, ลพe od roku 2020 sa vลกetky novostavby bytovรฝch aย rodinnรฝch domov musia vย rรกmci krajรญn Eรš realizovaลฅ vย pasรญvnom ลกtandarde. Budรบcnosลฅ technolรณgie vรฝstavby moลพno preto vidieลฅ vย jasnom rozlรญลกenรญ nosnej konลกtrukcie aย tepelnoizolaฤnรฉho obvodovรฉho plรกลกลฅa. Kฤพรบฤom je vyuลพitie vhodnรฝch stavebnรฝch materiรกlov aย technolรณgiรญ na miestach vย rรกmci jednotlivรฝch konลกtrukฤnรฝch ฤastiach stavby, na ktorรฝch vzhฤพadom na ich vlastnosti optimรกlne plnia svoju funkciu. Ideรกlne sa javรญ pouลพitie ฤo najtenลกej, avลกak maximรกlne trvanlivej aย odolnej nosnej konลกtrukcie, doplnenej tepelnou izolรกciou navrhnutou vย zรกvislosti od energetickej nรกroฤnosti konkrรฉtnej budovy.

Jednรฝm zย rieลกenรญ, ktorรฝmi moลพno dosiahnuลฅ dobrรฉ vรฝsledky vย oblasti tepelnotechnickรฝch parametrov, je kombinรกcia ลพelezobetรณnovรฉho skeletu aย predsadenรฉho drevenรฉho obvodovรฉho plรกลกลฅa.

Tepelnotechnickรฉ parametre

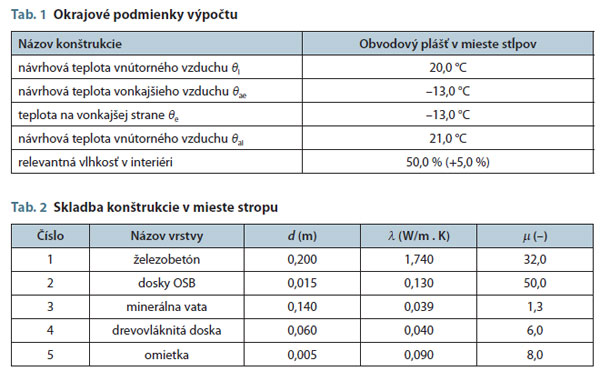

Nรกvrh skladby predsadenรฉho drevenรฉho plรกลกลฅa sa vyhotovil tak, aby bolo moลพnรฉ stavbu realizovaลฅ aj vย nรญzkoenergetickom ลกtandarde (tab.ย 1 aย 2). Pri takto navrhnutej skladbe obvodovรฉho plรกลกลฅa sa sรบฤiniteฤพ prechodu tepla konลกtrukcie U-hodnota nachรกdza na รบrovni 0,15ย W/(m2โ€‰.โ€‰K), ฤo sย veฤพkou rezervou spฤบลˆa sรบฤasnรบ poลพiadavku STN 730540-2: 2002 (Tepelnotechnickรฉ vlastnosti stavebnรฝch konลกtrukciรญ aย budov. Tepelnรก ochrana budov. ฤŒasลฅ 2: Funkฤnรฉ poลพiadavky). Vย tejto norme sa pre ฤพahkรฉ konลกtrukcie uvรกdza maximรกlna hodnota Uย < 0,3ย W/(m2โ€‰.โ€‰K). Vรฝpoฤtovรฉ hodnoty sa overili aj termovรญznym meranรญm na doposiaฤพ realizovanรฝch stavbรกch (obr. 4 aลพ 6).

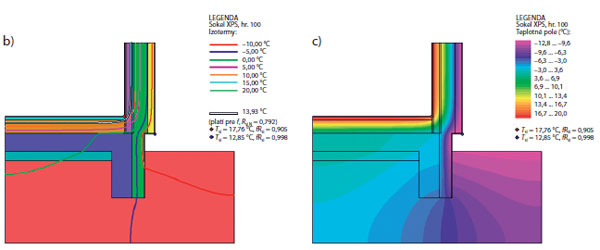

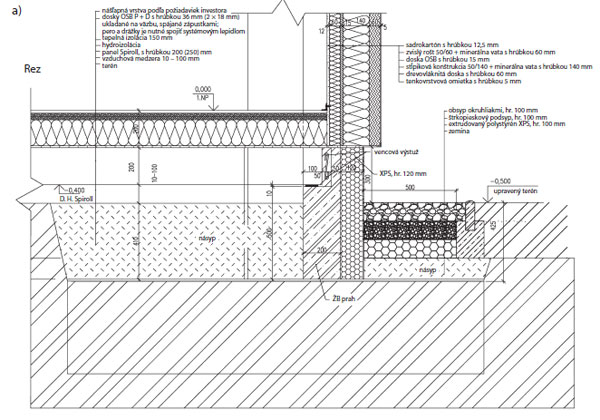

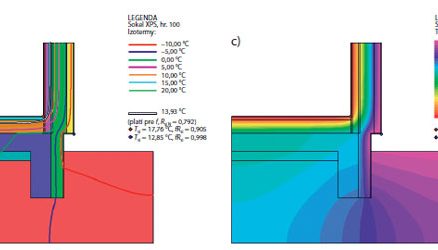

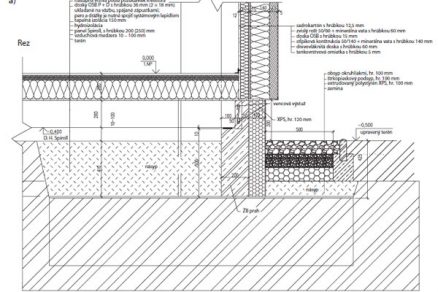

Obr. 4ย  Detail sokla objektu
a) rez, b) izotermy, c) pole teplรดt

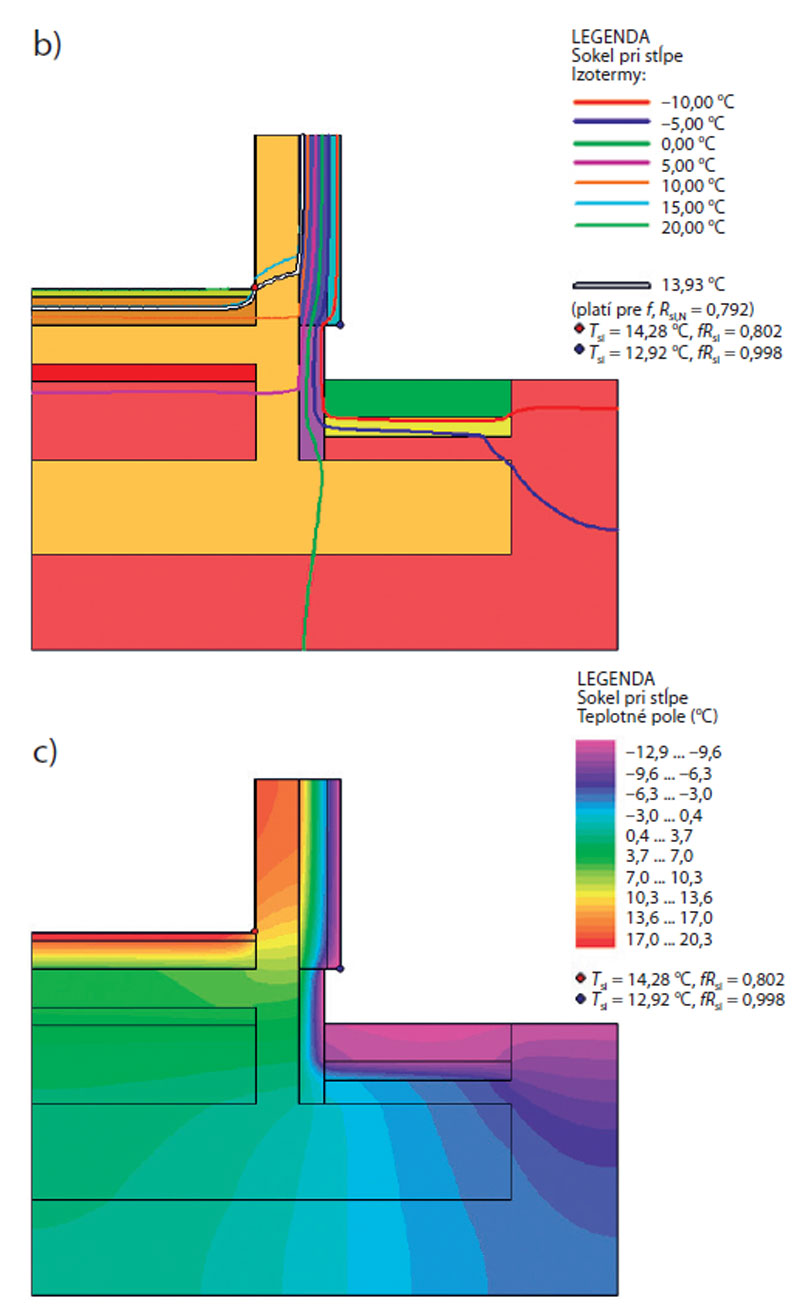

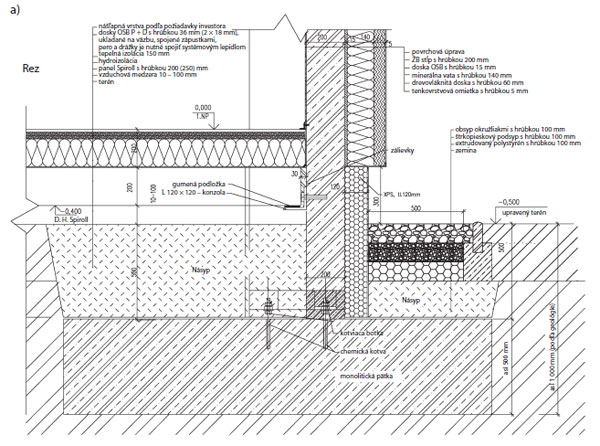

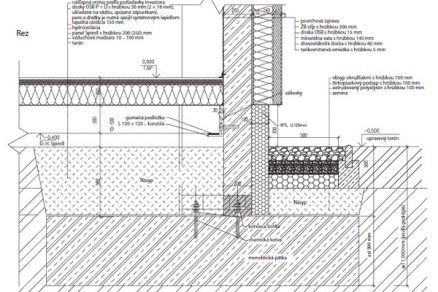

Obr. 5ย  Detail napojenia stฤบpa aย pรคty objektu
a) rez, b) izotermy, c) pole teplรดt

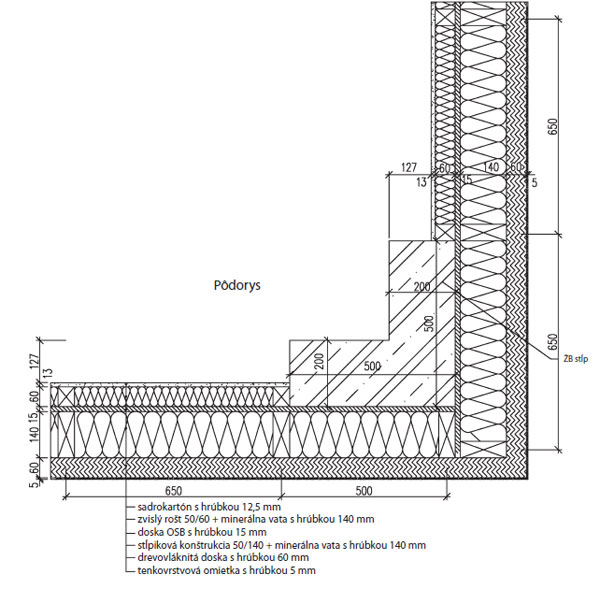

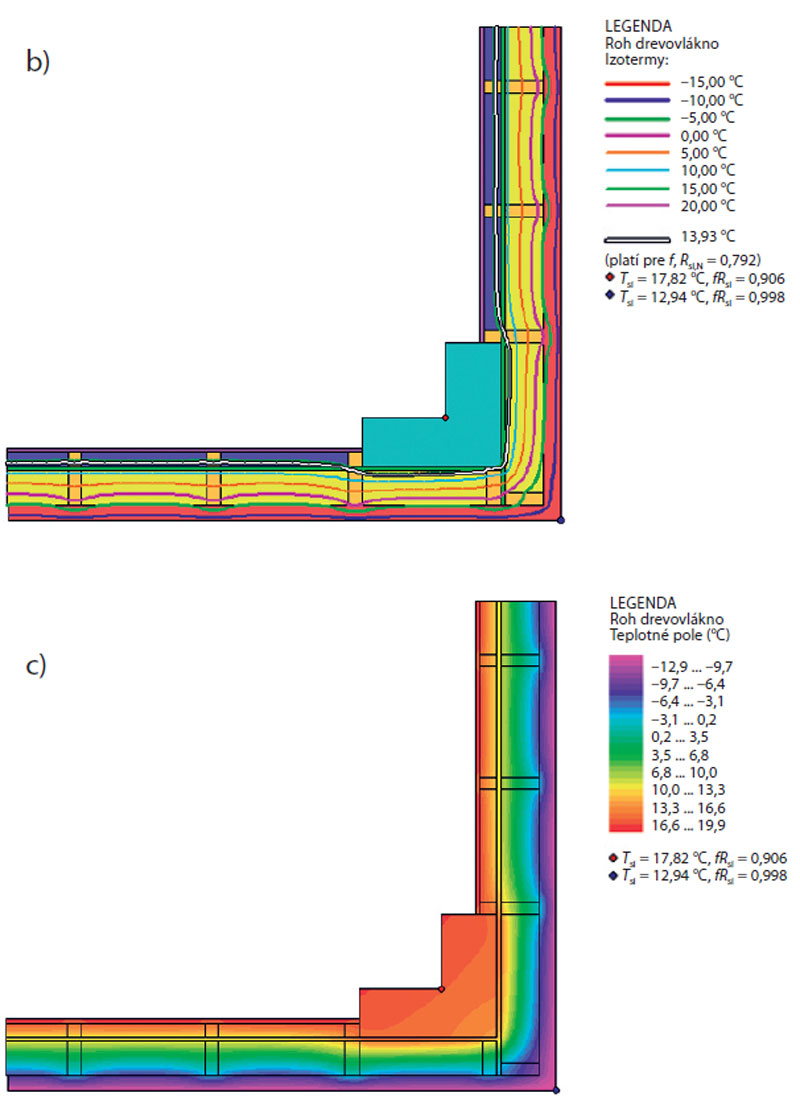

Obr. 6ย  Detail stฤบpa objektu
a) rez, b) izotermy, c) pole teplรดt

Najkritickejลกรญm miestom zย hฤพadiska tepelnej techniky je vย prรญpade kompozitnรฝch stavieb sย vyuลพitรญm montovanรฉho ลพelezobetรณnovรฉho skeletu detail napojenia stฤบpa aย pรคtky (obr.ย 5). Vย tomto mieste je nutnรฉ stฤบp zatepliลฅ zย vonkajลกej strany extrudovanรฝm polystyrรฉnom sย hrรบbkou 120ย mm, aย to minimรกlne do vรฝลกky 0,3ย m nad รบroveลˆ terรฉnu aย 0,5ย m pod รบroveลˆ terรฉnu. Tento detail aย minimalizรกciu tepelnรฉho mosta moลพno vyrieลกiลฅ optimรกlnym nรกvrhom oplรกลกtenia.

TEXT: Ing. Pavel Trtรญk, Ing. Zdenฤ›k Blaลพek
OBRรZKY aย VIZUALIZรCIE: GOLDBECK Prefabeton

Ing. Pavel Trtรญk je technikom oddelenia Technickรฉho rozvoja spoloฤnosti GOLDBECK Prefabetรณn, s. r. o.

Ing. Zdenฤ›k Blaลพek je obchodnรฝm riaditeฤพom spoloฤnosti GOLDBECK Prefabetรณn, s. r. o.
