Vรฝznam geotechnickรฉho monitoringu diaฤพnice D1 Hriฤovskรฉ Podhradie โ€“ Lietavskรก Lรบฤka

Partneri sekcie:

ฤŒlรกnok demonลกtruje potrebu geotechnickรฉho monitoringu na inลพinierskych stavbรกch. Zรกroveลˆ opisuje aktivizรกciu zosuvu poฤas vรฝstavby mostnรฉho objektu SO 204-00, jeho vฤasnรบ identifikรกciu a prijatรฉ sanaฤnรฉ rieลกenie.

Poฤas realizovania geotechnickรฉho monitoringu na predmetnej stavbe sa vฤas dokรกzal identifikovaลฅ stabilitnรฝ problรฉm (zosuv) a prijali sa adekvรกtne sanaฤnรฉ opatrenia na eliminรกciu rizรญk. Implementovanรญm geotechnickรฉho monitoringu ako sรบฤasti observaฤnรฉho princรญpu do procesu vรฝstavby sa docieli jednak znรญลพenie rizika a zรกroveลˆ sa zefektรญvni vรฝstavba.

Sledovacie postupy

Geotechnickรฝ monitoring (ฤalej len GTM) sa rozdeฤพuje z hฤพadiska etapizรกcie na fรกzu A (etapa pred vรฝstavbou), fรกzu B (etapa poฤas vรฝstavby) a fรกzu C (etapa poฤas prevรกdzky). Hlavnรฝm cieฤพom GTM v etape pred vรฝstavbou je vyhotoviลฅ nultรฉ merania jednotlivรฝch prรญsluลกnรฝch prvkov, ktorรฉ moลพno realizovaลฅ pred samotnou vรฝstavbou.

Vรฝznam GTM poฤas vรฝstavby spoฤรญva v porovnรกvanรญ skutoฤnรฉho vรฝvoja sledovanรฉho systรฉmu (horninovรฝ masรญv โ€“ stavebnรก konลกtrukcia) s predpokladmi realizaฤnej dokumentรกcie prรญsluลกnรฝch objektov alebo stavebnรฝch konลกtrukciรญ tak, aby sa vฤas identifikovali prรญpadnรฉ hrozby. Tรฝm je stavebnรก konลกtrukcia vystavenรก. Poฤas prevรกdzky objektov slรบลพi GTM na sledovanie รบฤinnostรญ navrhnutรฝch, respektรญve prijatรฝch stabilizaฤnรฝch opatrenรญ. Implementรกcia GTM na inลพinierskych stavbรกch je dnes uลพ beลพnรก.

01 zosuv v km 29600 pri moste SO 204 00

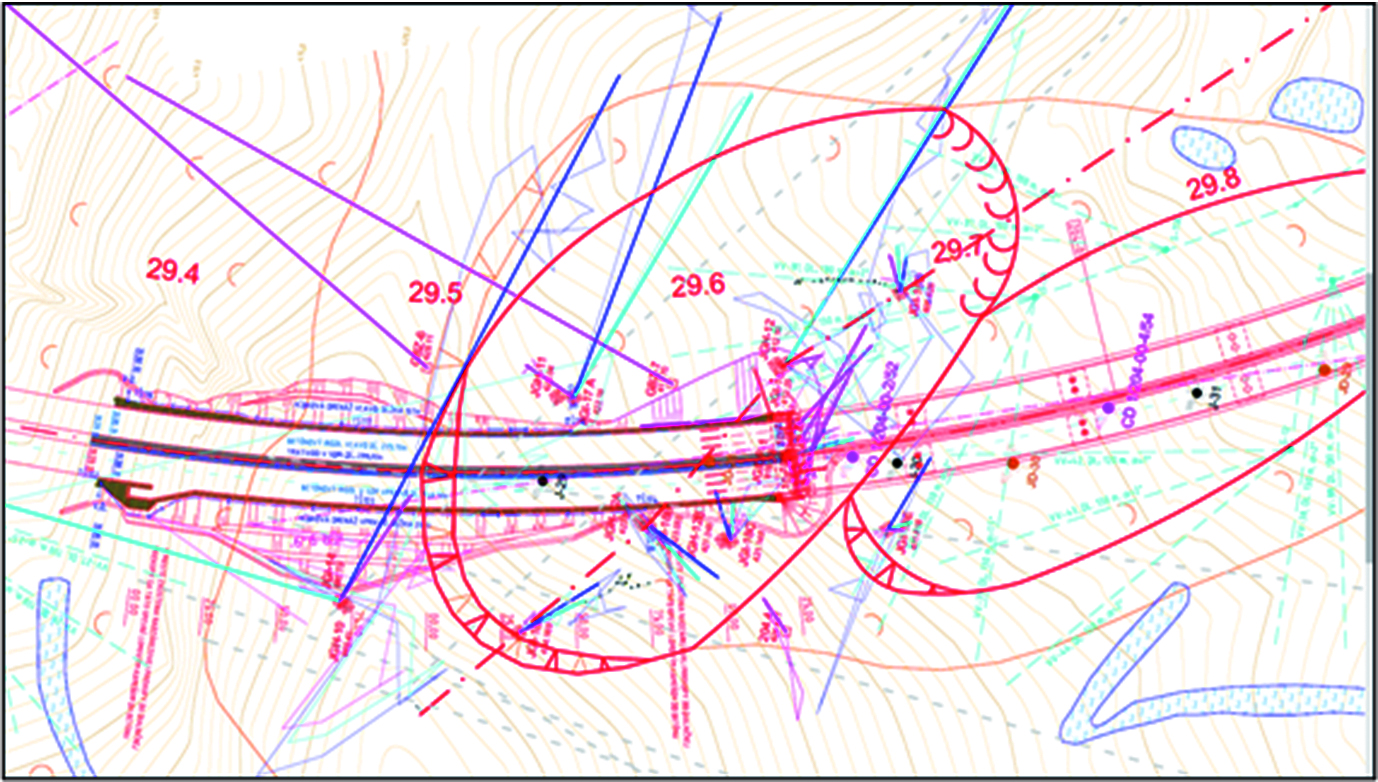

Obr. 1 Zosuv v km 29600 pri moste SO 204 00 | Zdroj: GEOFOS, s. r. o.

Na sledovanie stabilitnรฝch pomerov geotechnickรฝch konลกtrukciรญ a dotknutรฉho รบzemia sa mรดลพe vyuลพiลฅ ลกirokรก ลกkรกla monitorovacรญch prvkov. Rozsah geotechnickรฝch prvkov a predpokladanรบ intenzitu urฤuje realizaฤnรฝ projekt GTM prรญsluลกnej stavby. V projekte je definovanรฝ rozsah prรกc GTM, ฤalej sรบ definovanรฉ prvky GTM a predpokladanรก intenzita meranรญ.

Vzhฤพadom na to, ลพe ide o observaฤnรบ metรณdu, je intenzita meranรญ v projekte definovanรก orientaฤne na zรกklade aktuรกlneho stupลˆa poznania. V prรญpade, ลพe sรบ poฤas vรฝstavby identifikovanรฉ negatรญvne trendy vรฝvoja meranรฝch veliฤรญn (posuny, kotevnรฉ sily, sadanie…), je nevyhnutnรฉ upraviลฅ frekvenciu meranรญ, aby sa vฤas zachytila meranรก anomรกlia a identifikovalo sa riziko.

ak ako v inรฝch oblastiach, aj pri aplikรกcii GTM platรญ, ลพe nรกklady na prevenciu sรบ niลพลกie, ako je sanรกcia prรญpadnรฝch vzniknutรฝch ลกkรดd. Spoloฤnosลฅ GEOFOS, s. r. o., poskytovala sluลพby spojenรฉ s realizรกciou GTM a geologickรฉho (geotechnickรฉho) dozoru v etape poฤas vรฝstavby na predmetnej stavbe diaฤพnice D1 Hriฤovskรฉ Podhradie โ€“ Lietavskรก Lรบฤka

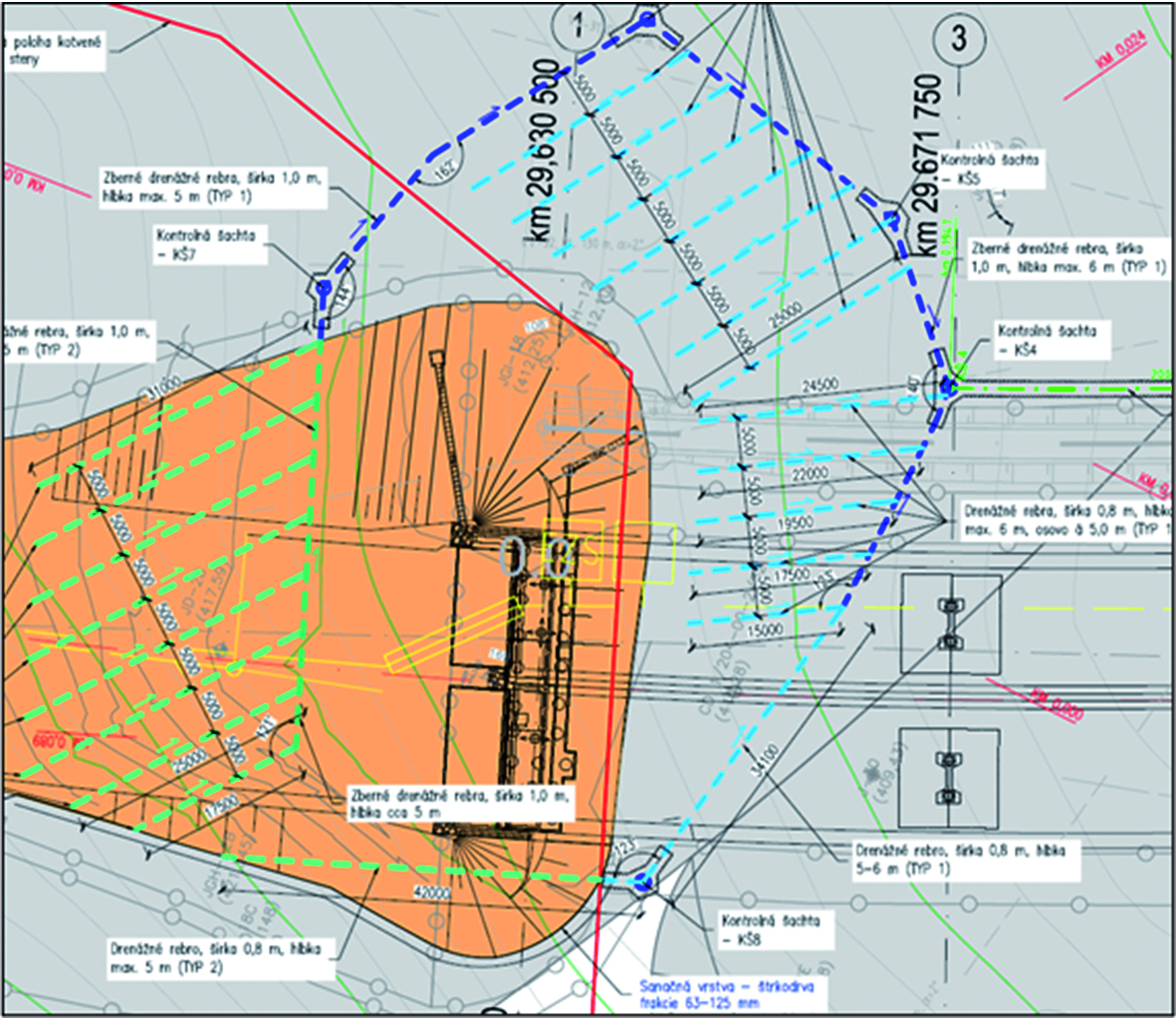

02 System drenaznych rebier
Obr. 2 Systรฉm drenรกลพnych rebier | Zdroj: GEOFOS, s. r. o.

Zosuv v km 29,600 pri moste SO 204-00

Poฤas realizรกcie vรฝstavby diaฤพniฤnรฉho รบseku stavby D1 Hriฤovskรฉ Podhradie โ€“ Lietavskรก Lรบฤka bola v okolรญ opรดr (OP-1 a OP-2) mostnรฉho objektu SO 204-00 v km pribliลพne 29,600 identifikovanรก svahovรก nestabilita. V inklinometrickom vrte JGI-18, ktorรฝ bol v oblasti vybudovanรฝ pred zahรกjenรญm prรกc, bol nameranรฝ pohyb v hฤบbke 12,5 โ€“ 13,0 m (po nadstavenรญ vrtu o 3,0 m, teda 9,5 m p. t.) v smere spรกdnice svahu.

Najvรฝraznejลกรญ progres posunov bol zaznamenanรฝ poฤas aprรญla aลพ oktรณbra 2017, kedy doลกlo k intervencii do svahu. Inklinometrickรฝ vrt je situovanรฝ v pรคte nรกsypu zemnรฉho telesa pred mostom. รšroveลˆ hladiny podzemnej vody (HPV) v otvorenom piezometrickom vrte JGH-12, ktorรฝ je situovanรฝ v tesnej blรญzkosti vrtu JGI-18, bola zaznamenanรก pomerne plytko pod terรฉnom, na รบrovni 1,1 โ€“ 2,7 m p. t.

Na zรกklade vyhodnotenia nameranรฝch vodorovnรฝch posunov vo vrte JGI-18 a vรฝsledkov reลพimu podzemnej vody vo vrte JGH-12 sa pre potreby urฤenia rozsahu zosuvnรฉho รบzemia doplnilo spolu 12 novรฝch geotechnickรฝch prvkov.

Konkrรฉtne iลกlo o 5 zvislรฝch inklinometrickรฝch vrtov, 1 inklino-deformetrickรฝ vrt, 2 hydrogeologickรฉ vrty a 4 geodetickรฉ body. Geodetickรฉ body sรบ umiestnenรฉ na oporรกch mosta. Komplexnou analรฝzou vรฝsledkov pรดvodnรฝch a novรฝch GTM prvkov v oblasti sa presne identifikoval rozsah zosuvu (obr. 1).

Dodatoฤnรฝmi vrtnรฝmi prรกcami na realizรกcii novรฝch GTM prvkov v dotknutom รบzemรญ a nรกslednรฝm vyhodnotenรญm inลพinierskogeologickรฝch a hydrogeologickรฝch podmienok sa zistili priaznivรฉ podmienky na aktivizรกciu zosuvu. Jej hlavnou prรญฤinou bolo otvorenie tektonickรฝch lรญniรญ v korune zรกrezu po odลฅaลพenรญ ฤasti svahu pre potreby budovania nรกsypu, ฤรญm doลกlo k uvoฤพneniu ciest pre vyลกลกiu dotรกciu horninovรฉho masรญvu vodou.

03 Situacia sanacie zosuvu pri moste SO 204 00

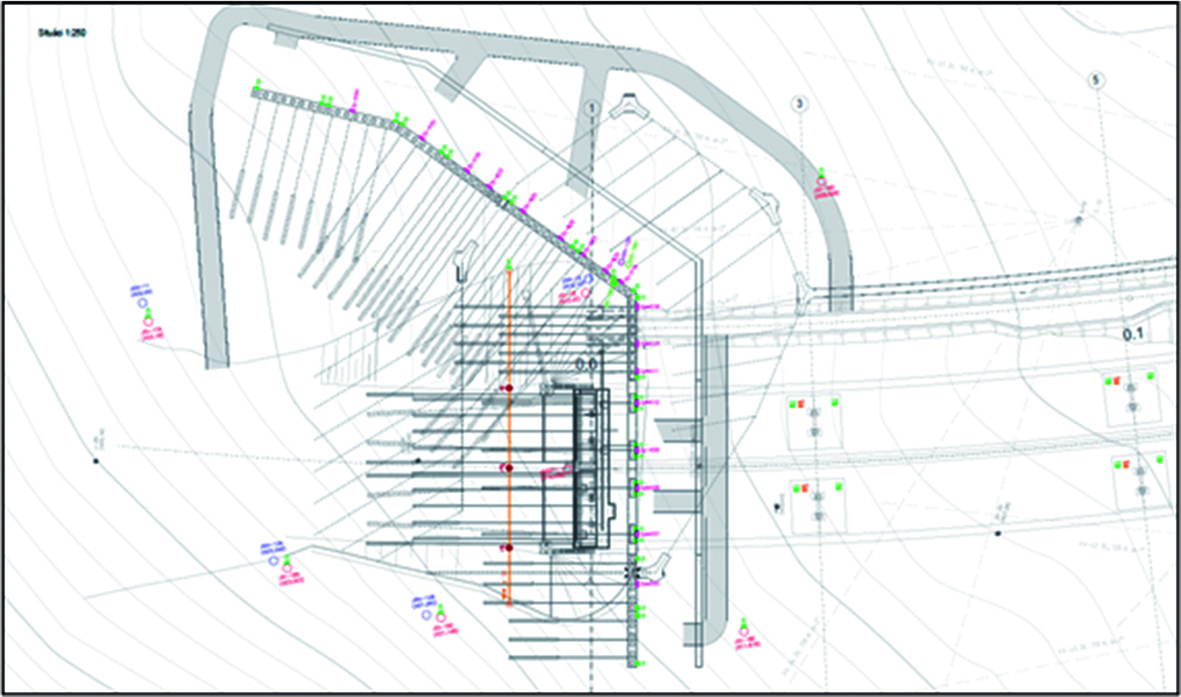

Obr. 3 Situรกcia sanรกcie zosuvu pri moste SO 204 00 | Zdroj: GEOFOS, s. r. o.

Najvรฝraznejลกie prรญrastky deformรกciรญ na ลกmykovej ploche boli sledovanรฉ v obdobรญ od jรบna do oktรณbra 2017, kedy sa budovalo teleso nรกsypu. Na zรกklade progresu meranรฝch posunov poฤas budovania nรกsypu v korune svahu sa prรกce v inkriminovanom รบzemรญ pozastavili a zhustil sa interval meranรญ GTM prvkov.

Prijatรก komplexnรก sanรกcia zosuvnรฉho รบzemia bola rozdelenรก do dvoch etรกp: 1. etapa: systรฉm drenรกลพnych rebier na znรญลพenie รบrovne HPV vo svahu, 2. etapa: trvalรฉ stabilizaฤnรฉ opatrenia, tzn. sanรกcia opรดr ฤ. 1 a 2 + kotvenรก pilรณtovรก stena a podzemnรฉ mรบry pod mostnou konลกtrukciou. Systรฉm drenรกลพnych odvodลˆovacรญch rebier je situovanรฝ pod nรกsypovรฉ teleso pred oporami ฤ. 1 a 2 a medzi oporami ฤ. 1, 2 a podperou ฤ. 3. Na obr. 2 je situรกcia drenรกลพnych rebier.

Systรฉm drenรกลพnych rebier je zhotovenรฝ z priepustnรฉho materiรกlu fr. 63 โ€“ 125 mm. Hฤบbka rebier je premenlivรก v zรกvislosti od morfologickรฝch podmienok, no v niektorรฝch miestach dosahuje aลพ 6,0 m. Na kontrolu funkฤnosti drenรกลพnych rebier boli v telese zosuvu navrhnutรฉ a vybudovanรฉ kontrolnรฉ ลกachty (spolu 8 ks). Realizรกcia tรฝchto ลกรกcht (Kล  4 โ€“ Kล  8) prebiehala v zapaลพenรฝch jamรกch.

V rรกmci 2. etapy bola navrhnutรก stabilizรกcia opรดr ฤ. 1 a 2 mostnรฉho objektu SO 204-00 prostrednรญctvom ukotvenia lanovรฝmi kotvami pod ลกmykovรบ plochu do รบnosnejลกieho podloลพia. Zosuvnรฉ teleso je stabilizovanรฉ pomocou pilรณtovej kotvenej steny v kombinรกcii s podzemnรฝmi mรบrmi, ktorรฉ boli z priestorovรฝch dรดvodov vybudovanรฉ popod mostnรฝ objekt. Na obr. 3 je situรกcia sanรกcie zosuvu.

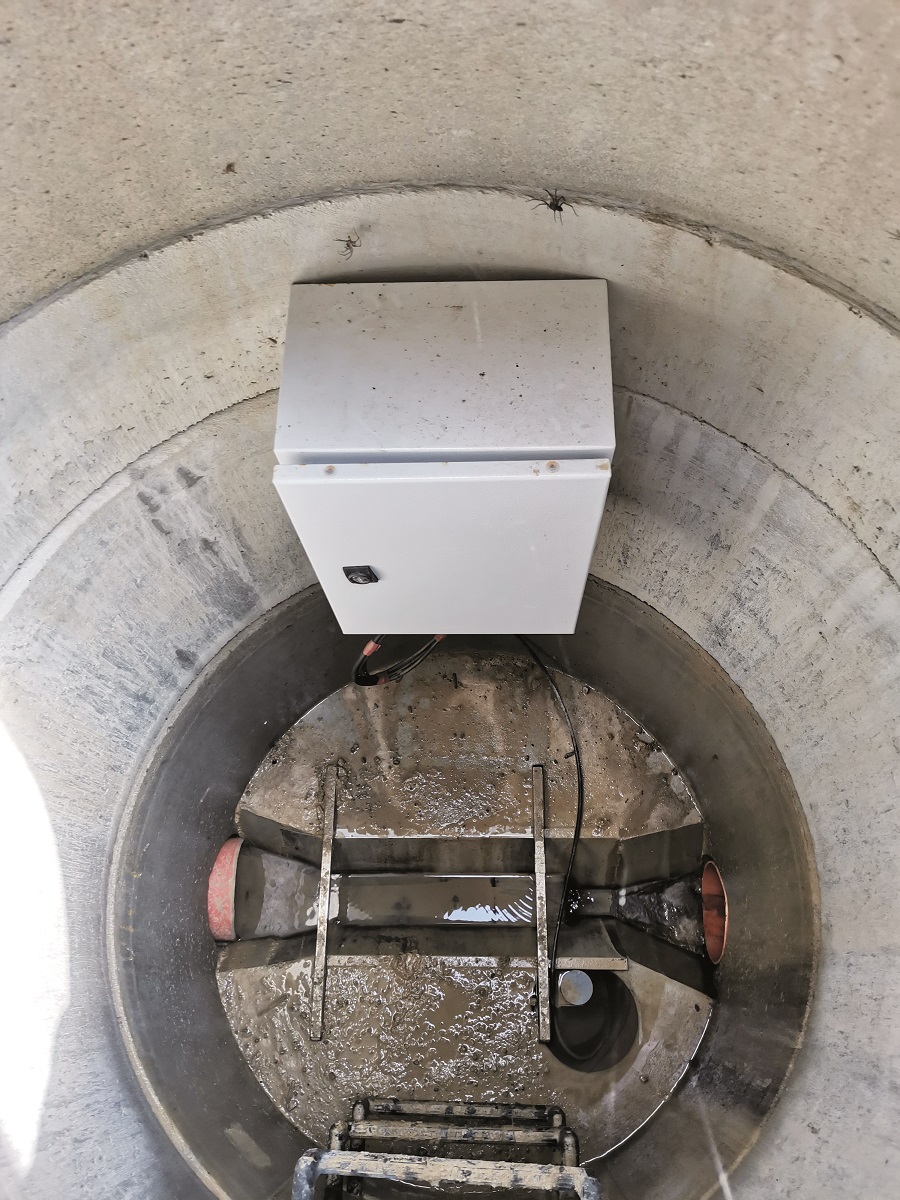

04 Parshallov zlab
Obr. 4 Parshallov ลพฤพab | Zdroj: GEOFOS, s. r. o.

Komplexnรฝ geotechnickรฝ monitoring zosuvu

V sรบlade s prijatรฝmi projekฤnรฝmi opatreniami na sanรกciu predmetnรฉho รบzemia sa vypracoval dodatoฤnรฝ projekt GTM, v rรกmci ktorรฉho sa poฤรญtalo s uลพ vybudovanรฝmi prvkami GTM, ako aj s doplnenรญm novรฝch prvkov GTM. Prostrednรญctvom sรบboru prvkov GTM v dotknutej oblasti sa sledovali stabilitnรฉ pomery รบzemia poฤas realizรกcie sanรกcie zosuvnรฉho รบzemia.

Po ukonฤenรญ stavebnรฝch prรกc slรบลพil komplexnรฝ geotechnickรฝ monitoring na sledovanie รบฤinnosti prijatรฝch sanaฤnรฝch opatrenรญ. V tab. 1 je uvedenรฝ prehฤพad prvkov GTM, ktorรฉ boli merateฤพnรฉ k ukonฤeniu sanaฤnรฝch prรกc a prostrednรญctvom ktorรฝch sa sledovala stabilita รบzemia a dotknutรฝch stavebnรฝch konลกtrukciรญ.

V rรกmci GTM sa sรบฤasne monitorovala aj vรฝdatnosลฅ subhorizontรกlnych odvodลˆovacรญch vrtov vybudovanรฝch v zosuvnom รบzemรญ a poskytovali sa sluลพby geologickรฉho a geotechnickรฉho dozoru. Pred vyรบstenรญm drenรกลพneho systรฉmu do recipientu je v kontrolnej ลกachte ฤ. 1 nainลกtalovanรฝ tzv. Parshallov ลพฤพab na snรญmanie prietoku vody (interval 1ร— za hodinu), obr. 4.

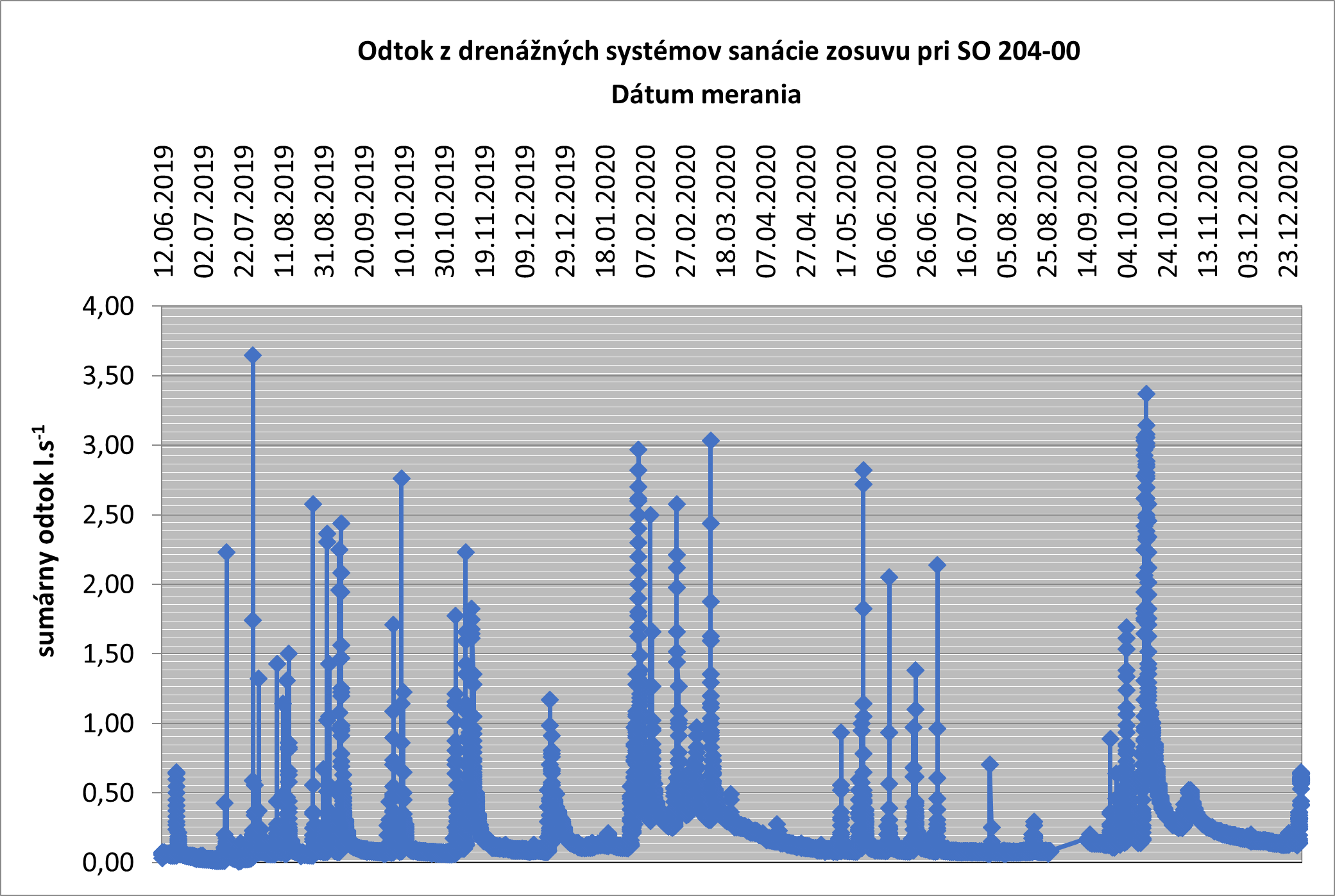

05 vysledky odtoku z drenazneho systmu
Obr. 5 Vรฝsledky odtoku z drenรกลพneho systรฉmu | Zdroj: GEOFOS, s. r. o.

Parshallov ลพฤพab slรบลพi na kontrolu รบฤinnosti vybudovanรฉho komplexnรฉho drenรกลพneho systรฉmu odvodลˆovania zosuvnรฉho รบzemia. รšdaje nameranรฉho prietoku z drenรกลพneho systรฉmu sa porovnรกvali s รบrovลˆou HPV v jednotlivรฝch piezometrickรฝch vrtoch, v ktorรฝch sรบ nainลกtalovanรฉ kontinuรกlne snรญmaฤe รบrovne HPV (spolu 7 ks snรญmaฤov), zber dรกt sa vykonรกval 1ร— za hodinu.

Z vyhodnotenia nameranรฝch รบdajov prietoku a รบrovne HPV zo snรญmaฤov moลพno konลกtatovaลฅ, ลพe priamo korelujรบ so zrรกลพkovou aktivitou zaznamenanou v prรญsluลกnej stanici SHMรš v Dolnom Hriฤove. Nameranรฉ vysokรฉ hodnoty sumรกrneho prietoku poฤas daลพdivรฉho poฤasia potvrdzujรบ รบฤinnosลฅ systรฉmu drenรกลพnych rebier.

Maximรกlny prietok 3,7 l/s bol zaznamenanรฝ dลˆa 27. 7. 2019. Poฤas obdobia realizรกcie sanaฤnรฝch prรกc a aj nadvรคzujรบcich prรกc sa vykonรกval intenzรญvny GTM zosuvnรฉho รบzemia. Vรฝsledky realizovanรฝch meranรญ preukรกzali รบฤinnosลฅ navrhnutรฝch opatrenรญ, keฤลพe od sanรกcie รบzemia aลพ po ukonฤenie lehoty vรฝstavby sa nezaznamenali vรฝraznejลกie anomรกlie v meranรฝch veliฤinรกch. Pohฤพad na ukonฤenรบ sanรกciu dotknutรฉho รบzemia je na obr. 6.

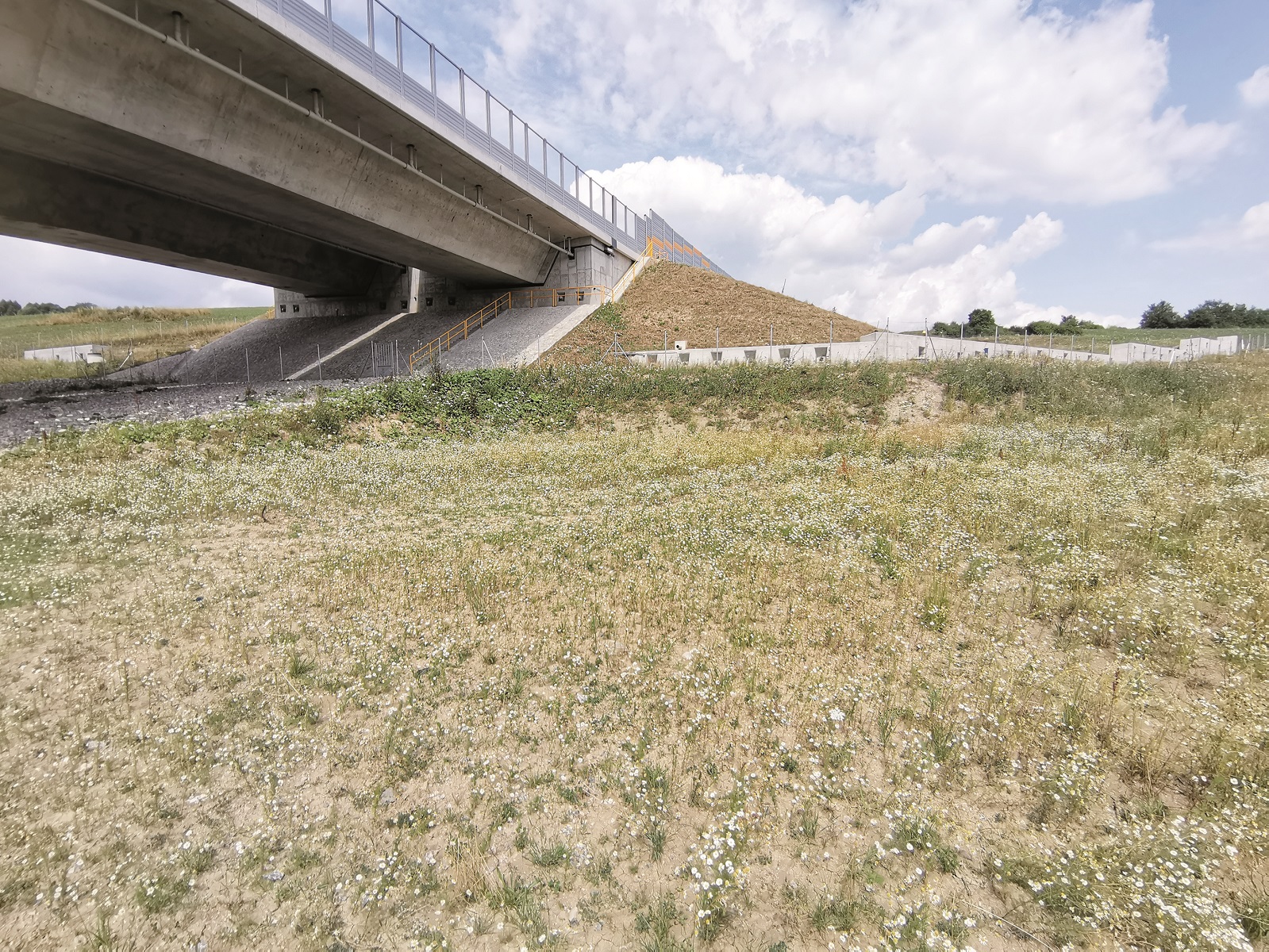

06 Sanacia zosuvu pri moste SO 204 00
0br. 6 Sanรกcia zosuvu pri moste SO 204-00 | Zdroj: GEOFOS, s. r. o.

Zรกver

Realizovanรญm GTM poฤas vรฝstavby diaฤพniฤnรฉho รบseku D1 Hriฤovskรฉ Podhradie โ€“ Lietavskรก Lรบฤka sa identifikoval zosuv v okolรญ mostnรฝch opรดr ฤ. 1 a 2 objektu SO 204-00.

Na zรกklade identifikรกcie zosuvu s pomerne hlbokou ลกmykovou plochou sa mohli vฤas prijaลฅ okamลพitรฉ adekvรกtne opatrenia na eli minรกciu rizรญk a trvalรฉ sanaฤnรฉ opatrenia na stabilizรกciu zosuvu. Vฤasnรฝm lokalizovanรญm hrozby sa prediลกlo vรฝraznej aktivizรกcii zosuvu na ลกmykovej ploche, ktorรก by mohla viesลฅ k ohrozeniu stability samotnรฉho mostnรฉho objektu a okolitรฝch priฤพahlรฝch stavebnรฝch konลกtrukciรญ.

Identifikรกcia a lokalizรกcia predmetnรฉho zosuvu poฤas etapy vรฝstavby a jeho nรกslednรก sanรกcia sรบ jednรฝm z prรญkladov, ktorรฝ podฤiarkuje potrebu a vรฝznam GTM na infraลกtruktรบrnych stavbรกch

Ing. Matej Maลพgut

Autor pรดsobรญ v spoloฤnosti GEOFOS, s. r. o.

ฤŒlรกnok bol publikovanรฝ v ฤasopise Inลพinierske stavby 04/2021.
