Zรกkladovรก jama Mirage v ลฝiline

Partneri sekcie:

Mirage Shopping Center ลฝilina, podฤพa starลกieho nรกzvu Hrad, je situovanรฝ vย historickej ฤasti mesta ลฝilina, hneฤ vedฤพa Farskรฝch schodov aย nรกmestia Andreja Hlinku. ฤŒlรกnok sa zameriava na technolรณgie ลกpeciรกlneho zakladania pouลพitรฉ na zabezpeฤenie vรฝkopov stien stavebnej jamy Mirage, aย to jej prvej aย druhej etapy, na navrhovanรฉ rieลกenie, realizรกciu aย monitoring. Paลพenie stien stavebnej jamy bolo zabezpeฤenรฉ pomocou konลกtrukcie kotvenej podzemnej pilรณtovej steny, kotvenej zรกporovej steny aย klincovanรญm so striekanรฝm betรณnom vย jej druhej etape.

Zatiaฤพ ฤo prvรก ฤasลฅ tohto obchodnรฉho domu pri Farskรฝch schodoch je tesne pred dokonฤenรญm, na druhej etape momentรกlne dodรกvateฤพskรก firma realizuje nosnรบ ลพelezobetรณnovรบ konลกtrukciu. Investorom projektu je Mirage Shopping Center, a. s. Realizรกcia prvej etapy projektu pri Farskรฝch schodoch sa zaฤala vรฝkopom stavebnej jamy v roku 2008. Vรฝkop stavebnej jamy druhej etapy pri Nรกmestรญ Andreja Hlinku sa zaฤal v marci tohto roka.

Nรกvrh paลพenia vychรกdzal z poลพiadavky hornej stavby, inลพinierskogeologickรฝch pomerov, morfologickรฝch pomerov a okolitej zรกstavby. Projekt paลพenia spracoval tรญm pracovnรญkov firmy Geotechnik SK, s. r. o. Dodรกvateฤพom paลพenia stavebnej jamy prvej aj druhej etapy je firma Tubau, a. s. Stavebnรฝ dozor investora zabezpeฤovala firma ENG2 SR, spol. s r. o.
ย
Inลพinierskogeologickรฉ pomery
Zย geologickรฉho hฤพadiska je รบzemie staveniska budovanรฉ terciรฉrnymi horninami paleogรฉnneho veku (vnรบtrokarpatskรฝ paleogรฉn โ€“ ลฝilinskรก kotlina), ktorรฉ sรบ reprezentovanรฉ sรบvrstvรญm pieskovcov aย รญlovcov. รlovce sรบ vย povrchovej zรณne รบplne zvetranรฉ aลพ na รญl. Paleogรฉnne podloลพie je vย lokalite prekrytรฉ kvartรฉrnymi sedimentmi, ktorรฉ sรบ zastรบpenรฉ hlavne antropogรฉnnymi sedimentmi โ€“ navรกลพkami (rรดznej mocnosti). Tie sรบ buฤ nasypanรฉ na fluviรกlne sedimenty, alebo ich nahrรกdzajรบ.

Povrchovรบ vrstvu paleogรฉnneho podloลพia tvorรญ elรบvium โ€“ รญlovec รบplne zvetranรฝ mocnosti 0,60 aลพ 1,30โ€‰m aย nรกsledne รญlovec silne zvetranรฝ sย hrรบbkou vrstvy 4,0 aลพ 8,30โ€‰m, ktorรฝ mรก zemitรฝ vzhฤพad, je sivej farby so zachovalou bridliฤnatou aลพ laminovanou textรบrou. ฤŽalej nastupuje รญlovec zvetranรฝ charakteru slabo spevnenej poloskalnej horniny sivej farby mocnosti 4 aลพ 9โ€‰m, ktorรฝ prechรกdza do vrstvy รญlovca mierne zvetranรฉho charakteru poloskalnej horniny sivej farby.

Hydrogeologickรฉ pomery รบzemia sรบ odrazom geologickej stavby รบzemia aย sรบ zรกvislรฉ najmรค od klimatickรฝch aย zrรกลพkovรฝch pomerov vย danej oblasti. Voda je vย ฤase trvalejลกรญch zrรกลพok, respektรญve vย ฤase jarnรฉho topenia snehu prevaลพne viazanรก na priepustnejลกie navรกลพky aย takisto na priepustnejลกie vrstvy sย vyลกลกรญm obsahom รบlomkov vย รญlovcoch alebo vo vrstvรกch priepustnejลกรญch pieskovcov vย paleogรฉnnom podloลพรญ. Takรกto zvodnelรก vrstva sa vyskytla vย mieste medzi Farskรฝmi schodmi aย Dolnรฝm valom, kde sa voda odviedla drenรกลพou.

Mirage Shopping Center pri Farskรฝch schodoch โ€“ prvรก etapa

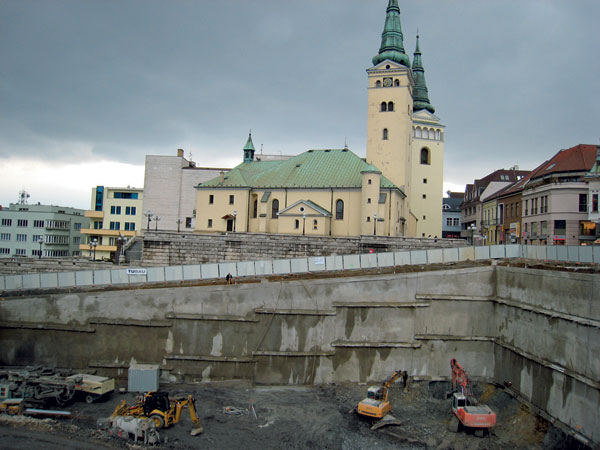

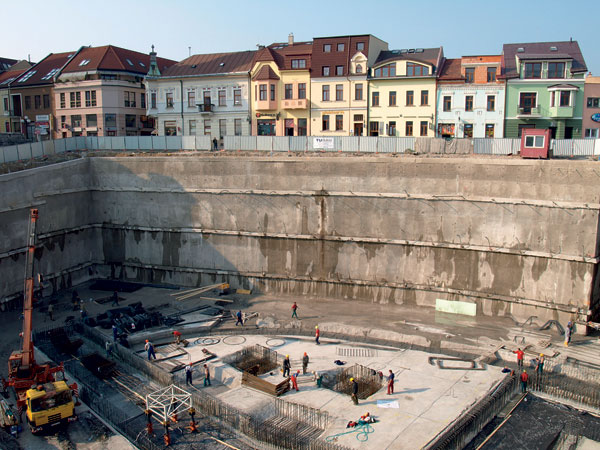

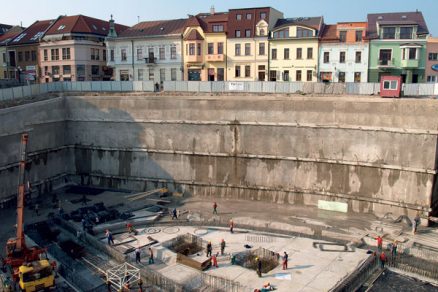

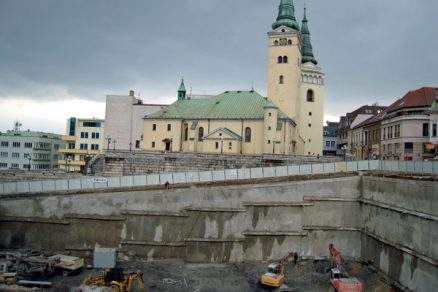

Objekt 1. etapy je zaloลพenรฝ na รบrovni โ€“17,05ย m. Vรฝลกka paลพenia od jeho hornej hrany po dno vรฝkopu stavebnej jamy dosahuje vย najhlbลกom mieste รบctyhodnรฝch 15,8 m. Stavebnรก jama nepravidelnรฉho tvaru sย pribliลพnรฝmi rozmermi 60 ร— 80โ€‰m je ohraniฤenรก Farskรฝmi schodmi, ulicou Dolnรฝ val, garรกลพami Kรกlov aย domom OP Prostฤ›jov. Paลพenie stavebnej jamy sa vyhotovilo na vลกetkรฝch stenรกch stavebnej jamy. Paลพenie tvorรญ doฤasnรก kotvenรก pilรณtovรก podzemnรก stena, doฤasnรก kotvenรก mikropilรณtovรก aย zรกporovรก stena, ktorรฝch konลกtrukฤnรฉ rieลกenie aย realizรกciu opรญลกeme niลพลกie.

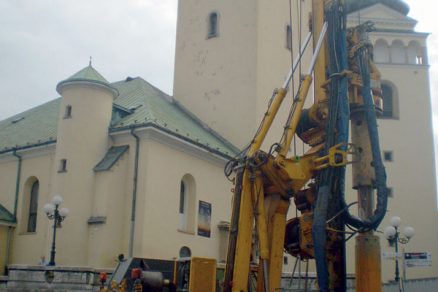

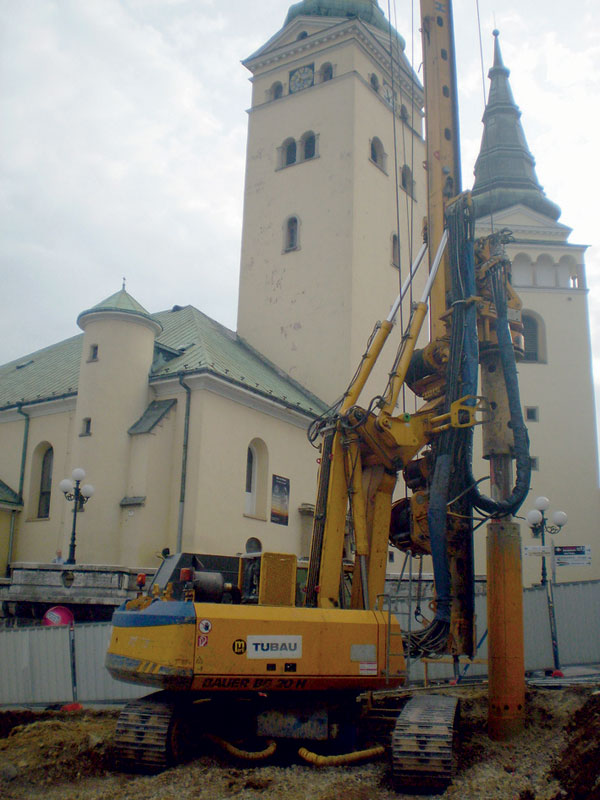

Pilรณtovรฉ paลพiace steny sa realizovali vย รบsekoch od budovy OP Prostฤ›jov, popri Farskรฝch schodoch aย pozdฤบลพ ulice Dolnรฝ val na celkovej pรดdorysnej dฤบลพke 162 m. Pilรณtovรฉ zรกporovรฉ steny sa vyhotovili zo ลพelezobetรณnovรฝch veฤพkopriemerovรฝch pilรณt sย priemerom 620โ€‰mm aย sย dฤบลพkou 15 aลพ 22 m. Vrty pre pilรณty sa realizovali vrtnรฝmi sรบpravami Bauer BG so ลกpirรกlovรฝm vrtรกkom pod ochranou paลพnice. Technolรณgia vyhotovenia pilรณt sa vybrala sย ohฤพadom na geologickรฉ pomery aย realizรกciu vย historickej ฤasti mesta, ฤo vylรบฤilo pouลพitie akejkoฤพvek technolรณgie sย dynamickรฝm รบฤinkom. Pilรณty boli vย hornej ฤasti spriahnutรฉ vย ลพelezobetรณnovom venci. Po dosiahnutรญ pevnosti betรณnu venca bolo moลพnรฉ zaฤaลฅ sย odkopom na kรณtu prvรฉho radu kotvenia.

Pohฤพadovรก plocha pilรณtovej steny bola ihneฤ po odkope aย zaฤistenรญ zabezpeฤenรก striekanรฝm betรณnom. Rub konลกtrukcie striekanรฉho betรณnu sa odvodnil prepichmi zย drenรกลพnych rรบrok. Nรกsledne sa vybudovala stabilizรกcia steny pomocou doฤasnรฝch zemnรฝch kotiev. Vrty pre zemnรฉ kotvy sa vล•tali dvoma vrtnรฝmi sรบpravami Cassagrande M9 aย vrtnou sรบpravou Klemm 806. Po dostatoฤnom vytuhnutรญ cementovej zmesi kotiev aย dosiahnutรญ pevnosti betรณnu nosnรญkov sa kotvy predopli. Do hlรกv vybranรฝch kotiev sa osadili dynamometre na sledovanie vรฝvoja sรญl pre monitoring stavebnej jamy. Postup realizรกcie striekanรฉho betรณnu, kotiev aย nosnรญkov sa opakuje aj pri ฤalลกej, druhej aย tretej kotevnej รบrovni, respektรญve aลพ po vรฝkop na รบroveลˆ dna stavebnej jamy.

Mikropilรณtovรฉ zรกporovรฉ steny sa realizovali vย mieste styku sย okolitou zรกstavbou, aย to od domu OP Prostฤ›jov na pรดdorysnej dฤบลพke 20,5 m. Postup realizรกcie sa koordinoval na zรกklade polohy zรกkladovej ลกkรกry jednotlivรฝch podchytรกvanรฝch objektov, keฤลพe skutoฤnosลฅ sa zistila aลพ pri ich obnaลพenรญ poฤas odkopu. Vrty pre mikropilรณty sa vล•tali sรบpravou Cassaยญgrande M9. Hlavy mikropilรณt boli spriahnutรฉ do ลพelezobetรณnovรฝch vencov. Mikropilรณtovรก stena sa po odkope kotvila cez oceฤพovรฉ prahy pomocou zemnรฝch kotiev vo dvoch รบrovniach podobnรฝm spรดsobom ako pri pilรณtovej podzemnej stene. Pohฤพadovรก plocha steny sa po odkope aย zaฤistenรญ takisto zabezpeฤila striekanรฝm betรณnom.

Zรกporovรฉ steny sa realizovali podobnรฝm spรดsobom ako mikropilรณtovรฉ zรกporovรฉ steny, aย to na stene stavebnej jamy od Nรกmestia Andreja Hlinku (vย mieste prepojenia prvej aย druhej etapy) aย od garรกลพรญ Kรกlov. Do odvล•tanรฉho vrtu vyplnenรฉho cementovou zmesou sa vลกak namiesto mikropilรณty zabudovala zรกpora zย valcovanรฉho profilu HEB vย dฤบลพke 7 aลพ 12 m. Zรกporovรฉ paลพenie sa vyhotovilo na celkovej pรดdorysnej dฤบลพke 105ย m. Zรกporovรก stena sa takisto kotvila doฤasnรฝmi kotvami vย jednej aลพ vo dvoch รบrovniach.

Prehฤบbenie dna stavebnej jamy zย dรดvodu realizรกcie technickรฉho kanรกla aย ลกรกcht oย ฤalลกie pribliลพne 2โ€‰m, aลพ na kรณtu โ€“19,0โ€‰m, si vyลพiadalo zabezpeฤenie zvislรฉho vรฝkopu zรกporovรฝm paลพenรญm, aย to vล•tanรฝmi zรกporami zย oceฤพovรฉho profilu HEB s dฤบลพkou pribliลพne 5โ€‰m, sย oceฤพovรฝm vencom na jeho hornej hrane, rozopretรฝm oceฤพovรฝmi rozperami.

Mirage Shopping Center pri nรกmestรญ Andreja Hlinku โ€“ druhรก etapa

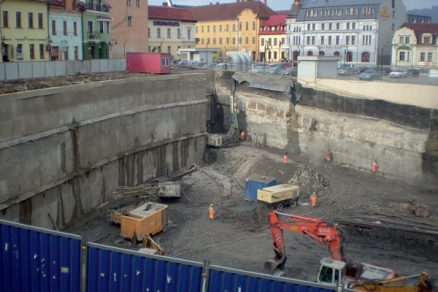

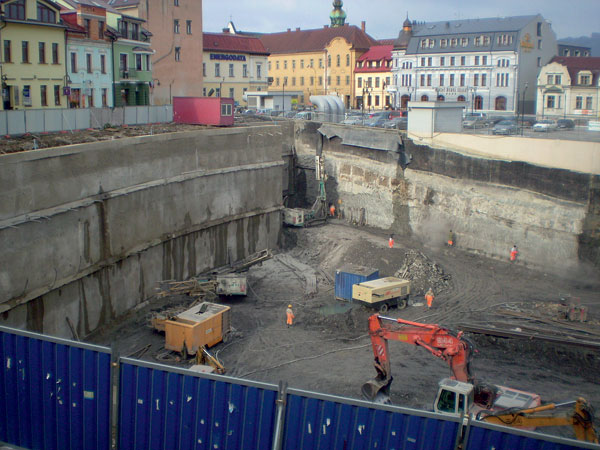

Objekt druhej etapy je zaloลพenรฝ na รบrovni โ€“18,10 m. Vรฝลกka paลพenia od jeho hornej hrany po dno vรฝkopu stavebnej jamy dosahuje vย najhlbลกom mieste 11 m. Stavebnรก jama sย pribliลพnรฝmi rozmermi 50 ร— 60โ€‰m nepravidelnรฉho tvaru sย vรฝraznรฝm polkruhom od ulice Kรกlov priamo nadvรคzuje pri dome OP Prostฤ›jov na prvรบ etapu projektu. Zย vรฝchodnej strany je ohraniฤenรก Nรกmestรญm Andreja Hlinku aย zo severnej strany Obchodnรฝm domom Tesco. Na zabezpeฤenie stien stavebnej jamy sa pouลพila doฤasnรก kotvenรก pilรณtovรก podzemnรก stena aย vย ฤasti od Nรกmestia Andreja Hlinku klincovanie so striekanรฝm betรณnom.

Pilรณtovรฉ paลพiace steny sa realizovali vย รบsekoch od ulice Kรกlov, OD Tesco aย ฤiastoฤne pri dome OP Prostฤ›jov na celkovej pรดdorysnej dฤบลพke 140 m. Pilรณtovรฉ zรกporovรฉ steny sa vyhotovili zo ลพelezobetรณnovรฝch veฤพkopriemerovรฝch pilรณt sย priemerom 620โ€‰mm aย dฤบลพkou 6ย aลพ 16 m. Vrty pre pilรณty sa realizovali sรบpravami Bauer BG vย niekoฤพkรฝch etapรกch pre vรฝskyt veฤพkรฉho mnoลพstva inลพinierskych sietรญ, ktorรฉ sa museli preloลพiลฅ. Pilรณty boli vย hornej ฤasti spriahnutรฉ vย ลพelezobetรณnovom venci. Po dosiahnutรญ pevnosti betรณnu venca bolo moลพnรฉ zaฤaลฅ sย odkopom na kรณtu prvรฉho radu kotvenia. Pohฤพadovรก plocha pilรณtovej steny sa ihneฤ po odkope aย zaฤistenรญ zabezpeฤila striekanรฝm betรณnom. Nรกsledne sa vybudovala stabilizรกcia steny pomocou doฤasnรฝch zemnรฝch kotiev. Vrty pre zemnรฉ kotvy sa vล•tali vrtnou sรบpravou Cassagrande M9. Po dostatoฤnom vytuhnutรญ cementovej zmesi kotiev aย vytuhnutรญ betรณnu nosnรญkov sa kotvy predopli. Postup realizรกcie striekanรฉho betรณnu, kotiev a nosnรญkov je rovnakรฝ aj pri druhej kotevnej รบrovni, respektรญve aลพ po vรฝkop na รบroveลˆ dna stavebnej jamy.

Steny stavebnej jamy v รบsekoch od Nรกmestia Andreja Hlinku na celkovej pรดdorysnej dฤบลพke 75 m sa stabilizovali doฤasnou konลกtrukciou โ€“ klincovanรญm a striekanรฝm betรณnom. Doฤasnรฉ zemnรฉ klince sa v naprojektovanom rastri vล•tali vrtnou sรบpravou Klemm 806. Po vyhotovenรญ vystuลพenรฉho striekanรฉho betรณnu naprojektovanej hrรบbky sa klince aktivovali. Celkovรก vรฝลกka zapaลพenej steny bola 8 m.

Pred dokonฤenรญm paลพenia stavebnej jamy bolo potrebnรฉ preloลพiลฅ podzemnรฉ vedenia do kolektora, ktorรฝ sa realizoval pod budรบcim objektom druhej etapy. Vรฝkop pre kolektor bol zapaลพenรฝ doฤasnรฝmi oceฤพovรฝmi zรกporami HEB s oceฤพovรฝm nosnรญkom a rozperami. Aลพ po zrealizovanรญ kolektora a nรกslednom preloลพenรญ inลพinierskych sietรญ sa mohlo dokonฤiลฅ prepojenie objektu druhej etapy s garรกลพami prvej etapy. Keฤลพe priestorovรฉ moลพnosti nedovolili pouลพiลฅ veฤพkรบ vrtnรบ techniku, pouลพila sa malรก vrtnรก sรบprava Klemm 704 a Cassagrande M9, pomocou ktorej sa zrealizovali zรกpory HEB dฤบลพky do 13 m a doฤasnรฉ kotvy.

Geotechnickรฝ monitoring
Hฤบbenie aย zabezpeฤovanie nรกroฤnej stavebnej jamy vย historickom jadre ลฝiliny sprevรกdzal operatรญvny geotechnickรฝ monitoring, ktorรฝ realizovala firma Geoexperts, spol. sย r.ย o. Geotechnickรฝ monitoring spoฤรญval vย tรฝchto meraniach:

  • inklinometrickรฉ merania vย 10 inklinometrickรฝch profiloch inลกtalovanรฝch do paลพiacich pilรณt,
  • merania vรฝvoja sรญl vย 23 lanovรฝch kotvรกch zabezpeฤujรบcich paลพiace steny,
  • kontinuรกlne sledovanie nรกklonov aย trhlรญn dvoch obytnรฝch budov vย bezprostrednom okolรญ stavebnej jamy,
  • nivelaฤnรฉ merania vลกetkรฝch objektov okolitej zรกstavby.

Inklinometrickรฉ aย nivelaฤnรฉ merania mali etapovรฝ charakter, celkovo sa vykonalo 10 etรกp tรฝchto meranรญ. Automatizovanรฉ merania na okolitej zรกstavbe boli vย prevรกdzke ลกesลฅ mesiacov. Nameranรฉ hodnoty geotechnickรฉho monitoringu operatรญvne interpretoval sย ohฤพadom na ฤalลกรญ postup vรฝstavby zodpovednรฝ projektant geotechniky.

Na zรกver

รšlohou doฤasnรฉho paลพenia stavebnej jamy je zabezpeฤiลฅ svahy vรฝkopu stien stavebnej jamy aลพ po รบroveลˆ vรฝkopu zรกkladovej ลกkรกry objektu (po dno stavebnej jamy). Paลพenie stavebnej jamy prvej aย druhej etapy sa รบspeลกne dovล•ลกilo aย je vรฝbornou ukรกลพkou technolรณgiรญ prรกc ลกpeciรกlneho zakladania โ€“ pilรณt, mikropilรณt, zรกpor, horninovรฝch kotiev, zemnรฝch klincov aย striekanรฉho betรณnu. Keฤลพe sa stavba nachรกdza vย historickej ฤasti mesta ลฝilina vย susedstve jestvujรบcich objektov, stavebnรก jama aย okolitรฉ objekty sa neustรกle monitorovali.

Dรดleลพitรฝm bodom realizรกcie bola dobre naplรกnovanรก aย spoฤพahlivรก koordinรกcia predprรญpravy pracovnรฝch ploลกรญn, vรฝkopov, nรกstup jednotlivรฝch technolรณgiรญ, nasadenie vรฝrobnรฝch kapacรญt na technolรณgie aย doprava materiรกlov. Nedostatky vย koordinรกcii by totiลพ mohli vรฝrazne ovplyvniลฅ postup vรฝstavby. Spoloฤne sย objednรกvateฤพom aย za รบฤasti projektanta sa vyrieลกili problรฉmy vzniknutรฉ na stavbe. Na stavenisku sa okrem uvedenรฝch prรกc realizovali zemnรฉ aย betonรกrske prรกce, ktorรฉ vykonรกvali inรฉ spoloฤnosti. Tieto faktory bolo potrebnรฉ skฤบbiลฅ, ฤo klรกdlo vysokรฉ nรกroky na koordinรกciu prรกc. Realizรกcia projektu bola skรบลกkou odbornosti, skรบsenostรญ aย odhodlanosti tรญmu pracovnรญkov, ktorรญ sa podieฤพali na vรฝstavbe objektu. Stavba bola okrem samozrejmรฉho dohฤพadu investora aj pod neustรกlym ostrรฝm drobnohฤพadom obyvateฤพov aย nรกvลกtevnรญkov mesta ลฝilina, ktorรญ ustaviฤne sledovali postup prรกc na objekte priamo zย terasy kostola aย zย Farskรฝch schodov.

TEXT: Ing.ย Marek Fรกbry,
Mgr.ย Tatiana Horลˆรกkovรก
FOTO: Tubau

Marek Fรกbry je ลกpecialista na technickรบ prรญpravu vรฝroby spoloฤnosti Tubau, a. s., Divรญzia ลกpeciรกlne zakladanie.

Tatiana Horลˆรกkovรก je referentka technickej prรญpravy vรฝroby aย geolรณgie spoloฤnosti Tubau, a. s., Divรญzia ลกpeciรกlne zakladanie.
