Zasklené fasády

Fasádny systém je súčasťou komplexného obalového plášťa budovy. Primárnou funkciou zasklených fasád je presvetlenie interiéru budovy. Pri výbere tejto konštrukcie je dôležitý jej vzhľad, materiálové a profilové riešenie, tepelnoizolačné vlastnosti, spôsob kotvenia, údržba a funkčnosť (protipožiarne opatrenia). Základom pri rozhodovaní je teda aj správna voľba profilových systémov.

Zasklené fasády z trojkomorových hliníkových systémov Aluprof
MB – 60
Konštrukciu tohto systému tvoria trojkomorové hliníkové profily. Prerušenie tepelného mostu je zhotovené z polyamidu, ktorý je vystužený sklenými vláknami, tvaru „Ω“ so šírkou 24 mm na oknách a 14 mm na dverách. Profily sú prispôsobené montáži kotvenia podľa štandardov EÚ. Hrúbka zasklievanej výplne otváravých okien je 14 až 50 mm a pri dverách či fixných zaskleniach 5 až 41mm.

MB – 70
Trojkomorové hliníkové profily s pevnou konštrukciou sú základom aj pre systém MB-70. Polyamid, ktorý je vystužený sklenými vláknami, zabezpečuje v tomto systéme prerušenie tepelného mosta. Má tvar Ω, šírku 34 mm pri oknách a 24 mm pri dverách. Tesnenie je vyrobené z EPDM (syntetický kaučuk). Profily sú elastické a dobre izolujúce, prispôsobené na montáž kovania. Hrúbka zasklievanej výplne okien môže byť 21 až 57 mm, pri dverách 12 až 48 mm.

Systémy MB-60 a MB-70 sa používajú na fixné zasklenia, sklopné, otváravé, otváravo-sklopné a výklopno-posuvné okná, bezpečnostné okná odolné proti vlámaniu a jedno- alebo dvojkrídlové, otváravé (von alebo dnu) dvere. Ich vonkajšia konštrukcia odoláva poveternostným vplyvom a zabezpečuje dostatočnú tepelnú a zvukovú  izoláciu. Povrchovú úpravu tvorí práškové lakovanie v rôznych farebných odtieňoch podľa RAL. Pri použití týchto systémov sa okná a dvere montujú do otvoru alebo vytvárajú súčasť fasády. Profily možno ohýbať a vytvárať tak oblúkové konštrukcie.

MB – SR 50
Profil možno použiť pre ľahký obvodový plášť, výplňové steny, veľké zasklené plochy, priestorové štruktúry (rotundy, svetlíky, zimné záhrady). Jeho pohľadová šírka je 50 mm a hrúbka zasklievacej výplne sa pohybuje v rozmedzí 4 až 48 mm. Prerušenie tepelného mosta, vytvorené z materiálu HPVC, zaisťuje tepelnú a zvukovú izoláciu. Zaoblené vonkajšie hrany vytvárajú tzv. efekt „soft-line“. K dispozícii sú rôzne varianty členenia fasády, tzv. zvislá a vodorovná línia alebo systém pološtrukturálneho zasklenia MB-SR50 EFEKT. V ponuke sú profily a príslušenstvo pre symetrické a nesymetrické uhlové spoje. Rovnako ako pri profiloch MB – 60 a MB – 70 možno profil MB – SR 50 ohýbať a vytvárať pomocou neho oblúkové konštrukcie.

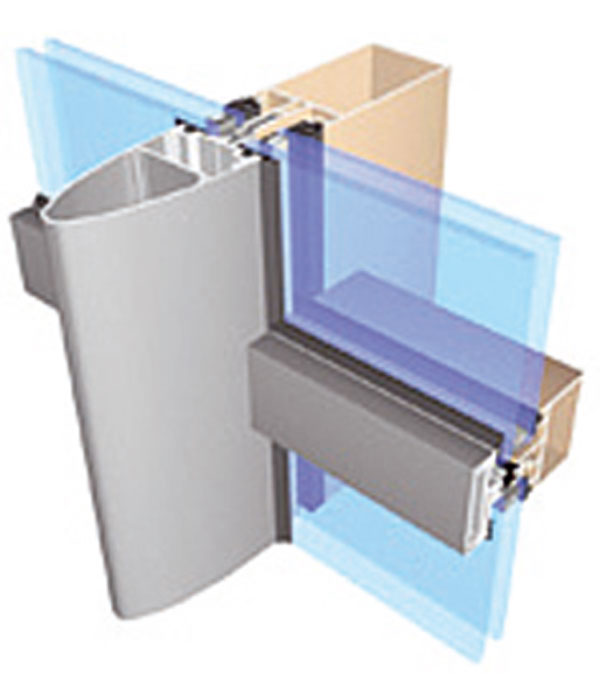

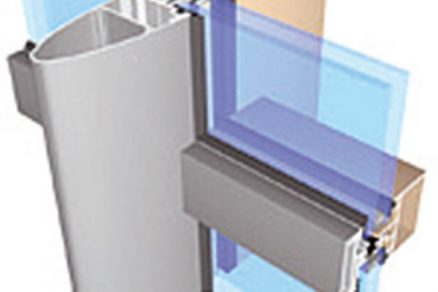

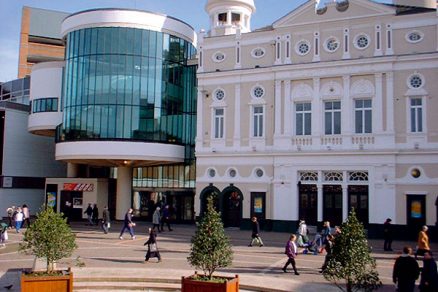

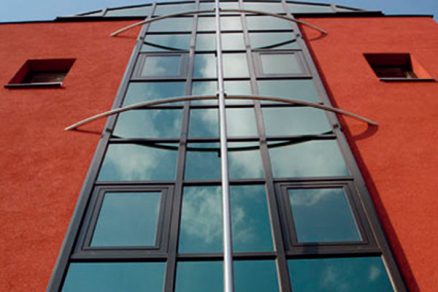

Zasklené fasády z hliníkových systémov Aliplast
MC – Wall
Systém hliníkovej steny, ktorý sa skladá z vertikálnych stĺpov a horizontálnych priečok, je určený na výrobu zasklených fasádnych stien, svetlíkov, zasklených striech, zimných záhrad a iných konštrukcií. MC – WALL je tepelne izolovaný a vyznačuje sa dobrou nosnosťou, ktorú podporujú doplnky z ocele. V profiloch sa používajú sklenené výplne v rozmedzí 2 až 31mm (vo výnimočných prípadoch až  42 mm). Systém sa používa najmä pri zhotovovaní priemyselných a administratívnych budov.

MC – Glass
Podobne ako predchádzajúci model aj MC – GLASS sa skladá z vertikálnych stĺpov a horizontálnych priečok. Je určený na výrobu zasklených fasádnych stien, svetlíkov, zasklených striech, zimných záhrad a iných konštrukcií. Systém je teplene izolovaný a nemá viditeľné vonkajšie krycie lišty. Môže sa použiť celoštrukturálne alebo pološtrukturálne (s viditeľnými horizontálnymi alebo vertikálnymi vonkajšími lištami). Medzera medzi sklami je vyplnená štrukturálnym tmelom.

Tangara
Pri tomto systéme sa na stĺpy aj priečky používajú rovnaké profily, čo zefektívňuje celkovú prácu s fasádou a znižuje náklady celého systému. Dĺžka profilov je individuálna. Systém je dobre tepelne izolovaný.

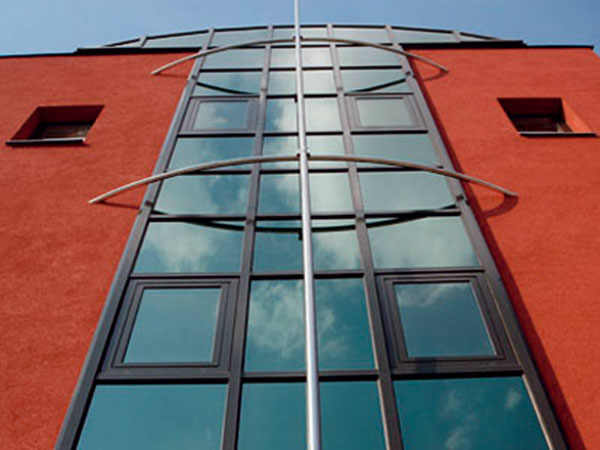

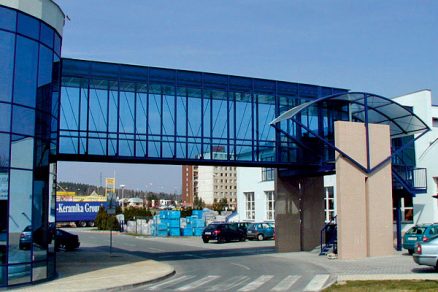

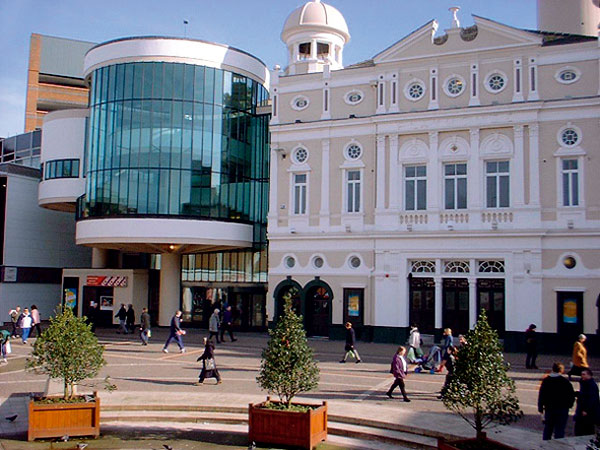

Zasklené fasády z hliníkových systémov Aliplast

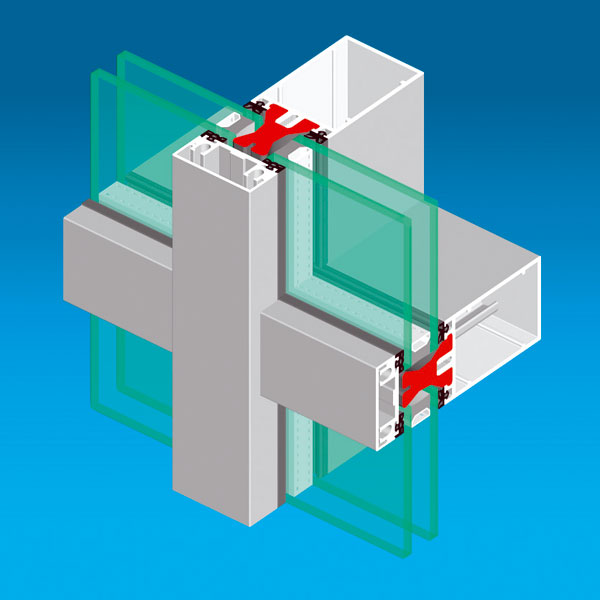

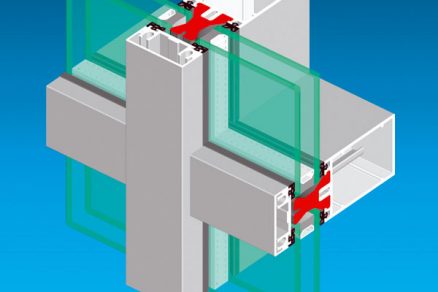

Zasklené fasády z hliníkových systémov Hueck/Hartmann
Fasádny systém 1.0 VF 50 RR
Tepelne izolovaná konštrukcia typu priečnik – priečnik je použiteľná pre zvislé rovinné a polygonálne závesné steny a šikmé strechy. Disponuje montážnym stĺpikom pre elementárny stavebnicový princíp s vysokým stupňom predprípravy a vysokou tuhosťou prvkov. Stĺpikové a priečnikové profily majú rovnakú geometriu profilov, rôzne stavebné hĺbky a zaoblené hrany (polomer 0,8 mm).

Všetky spojovacie prvky, skrutky a príslušenstvo sú z nehrdzavejúceho materiálu. Oblasť prerušeného tepelného mostu tvoria dištančné profily z polypropylénu (PP), ktorý je vystužený sklenými vláknami (alternatívne penový izolačný profil z polyetylénu (PE)). Vnútorné zasklievacie tesnenia sú z EPDM, lícujúce s pohľadovou šírkou profilu (alternatívne z vulkanizovaného rámu). Zasklenie z vonkajšej strany jednodielnym EPDM tesnením tvorí ďalšiu izolačnú komoru. Pohľadová šírka profilu je 50 mm.

Fasádny systém 1.0 VF 50
Systém tvorí tepelne izolovaná konštrukcia typu stĺpik – priečnik. Používa sa pre zvislé rovinné a polygonálne závesné steny a šikmé strechy. K dispozícii sú stĺpikové a priečnikové profily so zaoblenými hranami v rôznych stavebných hĺbkach. Všetky spojovacie prvky, skrutky a príslušenstvo sú z nehrdzavejúceho materiálu. Prerušenie tepelného mostu je zabezpečené dištančnými profilmi z polypropylénu (PP), ktorý je vystužený sklenými vláknami (alternatívne penový izolačný profil z polyetylénu (PE)). Vnútorné zasklievacie tesnenia sú z EPDM, lícujúce s pohľadovou šírkou profilu (alternatívne z vulkanizovaného rámu). Hrúbka tesnenia na stĺpiku a priečniku je rovnaká.

Zasklenie z vonkajšej strany jednodielnym EPDM tesnením tvorí ďalšiu izolačnú komoru s hliníkovými prítlačnými lištami. Krížové spoje T a L tvorí jeden tesniaci výlisok. Alternatívne dvojdielne vonkajšie tesnenia sú bez dodatočných tesniacich pások. Pohľadová šírka profilu je 50 mm.

Zasklené fasády z hliníkových systémov Stabalux
Fasádny systém Stabalux Serie AK
Nadstavbová konštrukcia Stabalux so skrutkovacou drážkou z hliníka sa môže použiť pre individuálne zasklenné konštrukcie s izolačným sklom. Umožňuje priamu montáž na rôzne nosné konštrukcie. K tomu prislúchajúce tesnenia sa odlišujú pri použití na stĺpiku a priečniku. Pohľadové šírky profilov sa pohybujú v rozmedzí 50 až 60 mm. Nosné profily je možné nechať povrchovo upraviť. Pri strešných zaskleniach je použitý tesniaci systém s predsadenými rovinami tesnenia. Špeciálna geometria tesnenia zabraňuje prenikaniu vlhkosti. Tri vodiace drážky držia tesnenia pri skrutkovacej drážke v ich montážnej polohe a zabezpečujú rovinnú podkladovú plochu pre sklo.

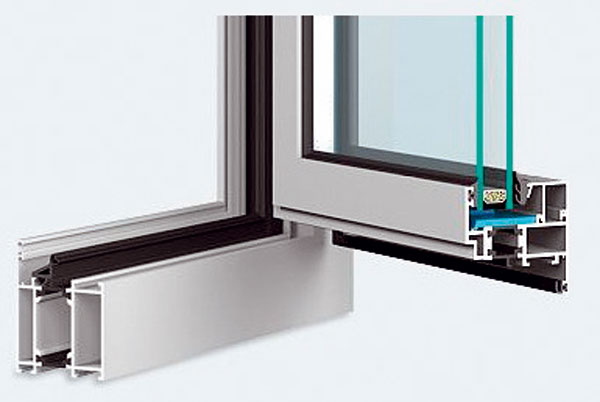

Z podkladov firiem Aliplast, Aluporf, Hueck, Stabalux, Spaceup spracovala E. Bobeková.
Foto: Aliplast, Aluporf, Hueck, Stabalux
