Zateplenie fasády lícovým murivom s odvetrávanou vzduchovou medzerou

V súčasných novodobých trendoch v stavebníctve sa čoraz častejšie dostáva do popredia kombinácia starších architektonických štýlov s modernými prvkami. Jedným z nich je aj systém odvetrávanej fasády, ktorá na prvý pohľad vyzerá ako staré pohľadové murivo. Ako nosná konštrukcia sa používa základový betón, prípadne závesná konzola.

Založenie na základový pás

V prípade založenia odvetrávanej fasády na základový pás ide o konštrukciu, ktorá je v prevažnej miere v rovnakej výškovej úrovni ako základy celého stavebného objektu. Veľmi dôležitá je realizácia vodorovnej hydroizolácie, ktorá zabraňuje vzlínaniu vody z podložia do murovanej pohľadovej konštrukcie. Pred začatím murovania je veľmi dôležitým krokom dôkladné rozmeranie väzby murovacích prvkov s ohľadom na ich umiestnenie pri stavebných otvoroch.

Založenie na závesnú konzolu

Druhý spôsob – založenie na závesnú konzolu – je vhodný predovšetkým tam, kde nie je možnosť dodatočného vybudovania nosného základu, prípadne kde šírka základovej konštrukcie neumožňuje uloženie lícového muriva s dostatočnou šírkou vzduchovej medzery. Lícová plocha sa realizuje vymurovaním z lícových tehál. Založenie nosnej konštrukcie špeciálneho kotevného systému sa realizuje zo zakladacích profilov vyrobených z nehrdzavejúcej ocele. Výhodou tohto systému je možnosť založiť obvodový plášť v ľubovoľnej výškovej úrovni, s ohľadom na rozličné väzby murovacích prvkov pri stavebných otvoroch a iných detailoch.

Aplikácia murovacej a škárovacej malty

Malta sa na ložné škáry nanáša v mierne väčšom množstve. Následným uložením murovacieho prvku sa celá plocha ložnej škáry vyplní bez dutín a súčasne sa zo škár vytlačí prebytočná malta. Odporúčaná šírka škáry je 10 až 12 mm. Vytlačená malta neodpadáva a jednoducho sa zoškrabne murárskou lyžicou tak, aby škára zostala úplne vyplnená murovacou maltou. Konečná úprava vzhľadu škáry sa vykoná po miernom zaschnutí malty škárovačkou príslušného tvaru alebo iným vhodným náradím. Je potrebné dbať na to, aby malta nebola pred úpravou škáry už príliš zaschnutá. Úpravu je potrebné vykonávať vždy v rovnakom stave (úrovni) zaschnutia škárovacej malty, aby sa predišlo rôznym farebným odtieňom. Náradie, ktorým sa vykonáva úprava povrchu škár, sa nesmie namáčať do vody. Namiešanú maltu je potrebné spracovať do 2 h.

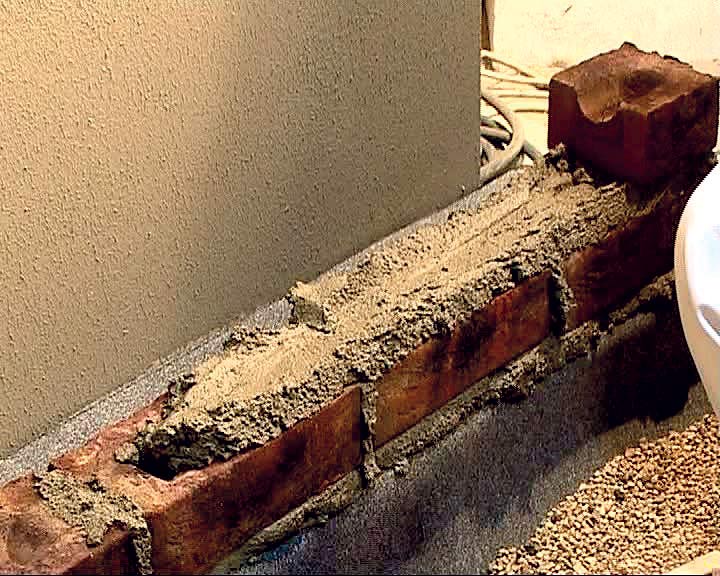

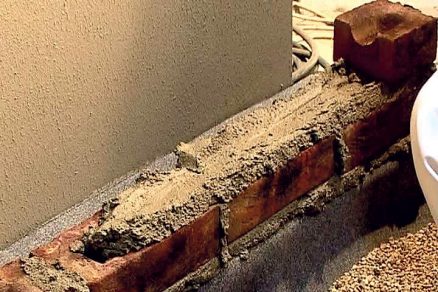

04 | Malta v ďalších vrstvách

V ďalších vrstvách sa najskôr dokonale premaltujú všetky styčné škáry po celej šírke. Aj do ložných škár sa malta aplikuje po celej šírke. Nanáša sa v dostatočnom množstve (odporúčaná šírka škáry 10 až 12 mm) tak, aby sa ložné škáry po uložení tehly vyplnili bez vzniku dutín a aby sa zo škár vytlačila nadbytočná malta.

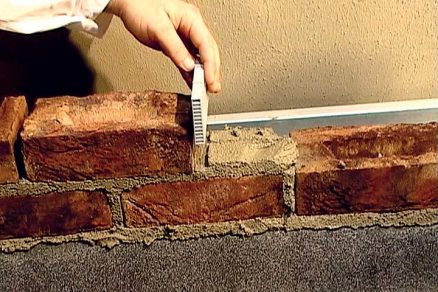

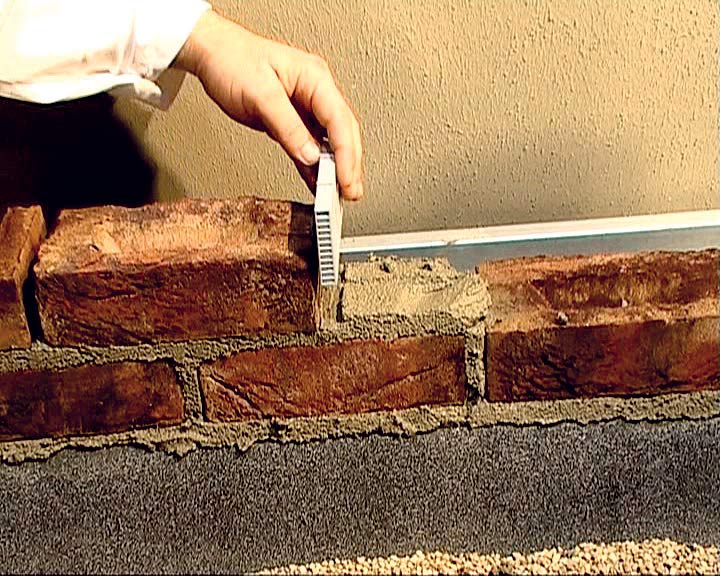

05 | Mriežka na odvetranie

Pri realizácii druhej vrstvy sa odporúča do približne každej štvrtej styčnej škáry vložiť mriežku na odvetranie vzduchovej medzery, ktorá sa vytvára za lícom muriva. Celkový prierez vetracích otvorov musí činiť aspoň 75 cm2 na každých 20 m2 fasády vrátane okien a dverí.

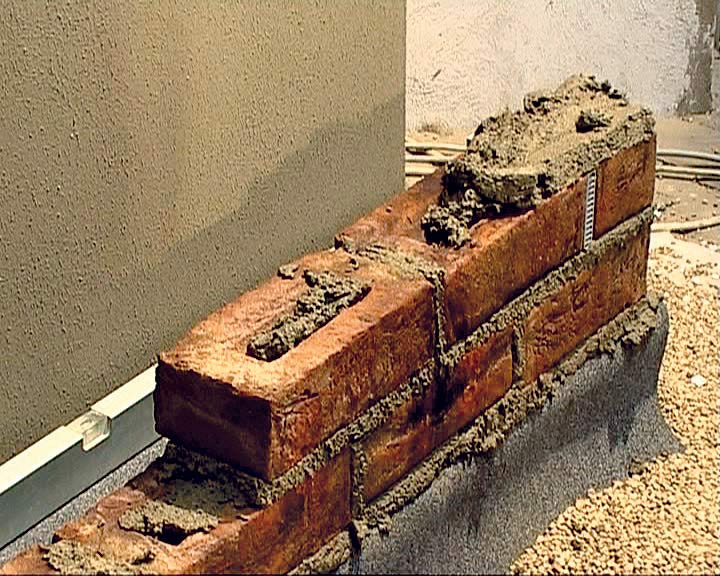

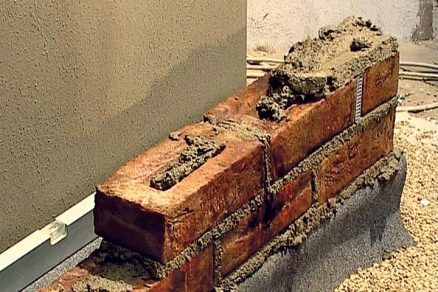

06 | Ukladanie tehál

Lícové tehly sa ukladajú vždy kapsou hore. Kapsa sa musí vždy vyplniť maltou.

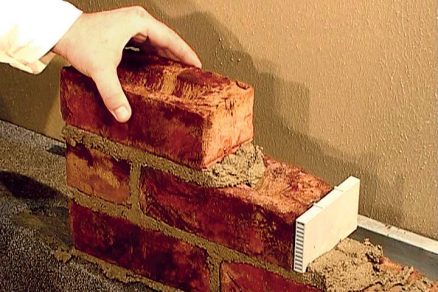

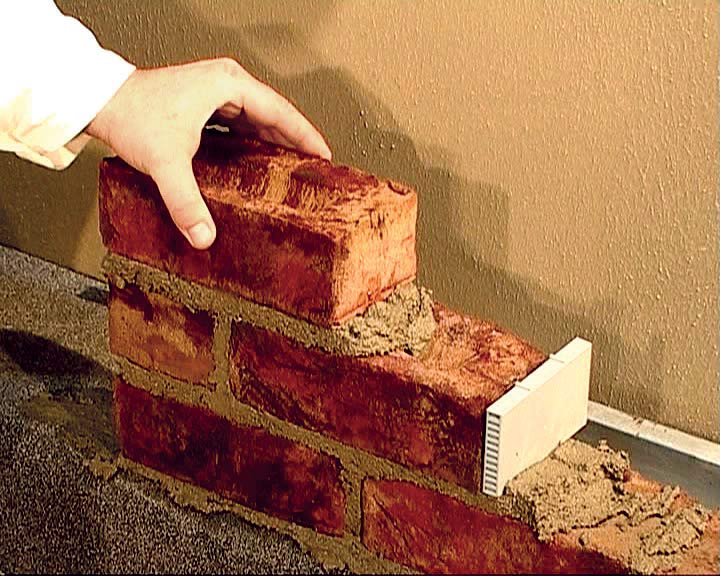

07 | Založenie rohu

Pri založení rohu muriva je potrebné dodržať vzájomné previazanie muriva. Preto treba druhý rad začať lícovou tehlou s polovičnou dĺžkou a tretí rad opäť celou tehlou.

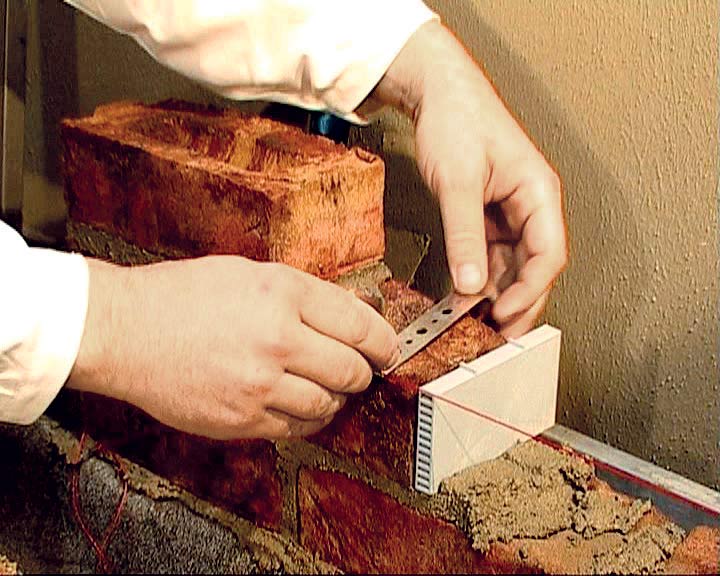

08 | Realizácia plochy muriva

Pri murovaní plochy muriva sa používa len takzvaný systém murovania do šnúry. Aby bolo možné napnúť murársku šnúru, pripevnia sa v mieste vytvoreného rohu oceľové murovacie spojky, ktoré sa ohnú.

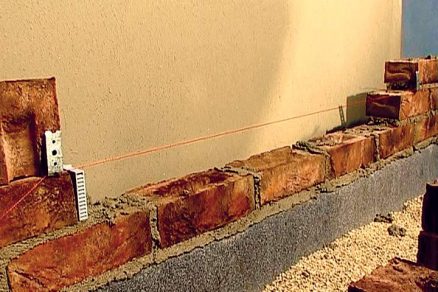

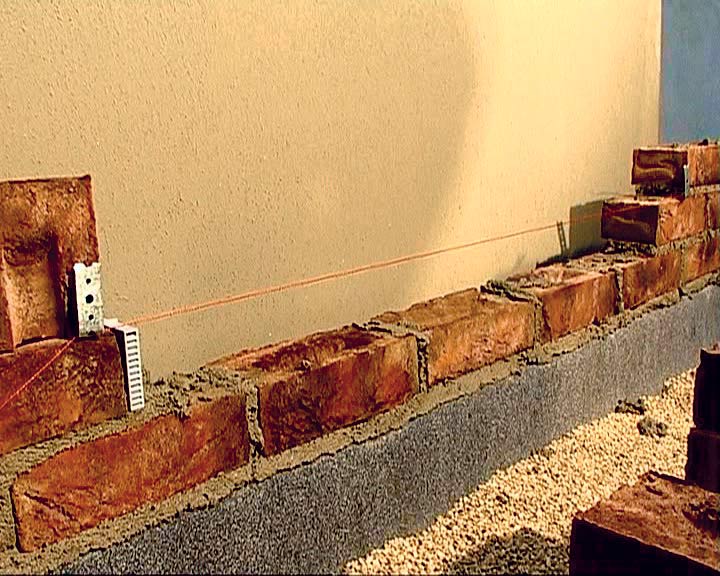

09 | Napnutie šnúry

Medzi dva založené rohy sa do požadovanej výšky napne pevná tenká murárska šnúra. Tá vymedzí úroveň, do ktorej sa ukladajú murovacie tehly. Nie je dovolené používať iné pomocné „vymedzovače“ škár (lišty, podložky). Mohla by sa tým ovplyvniť kvalita lepeného spoja, a to vznikom trhlín, dutín a pod.

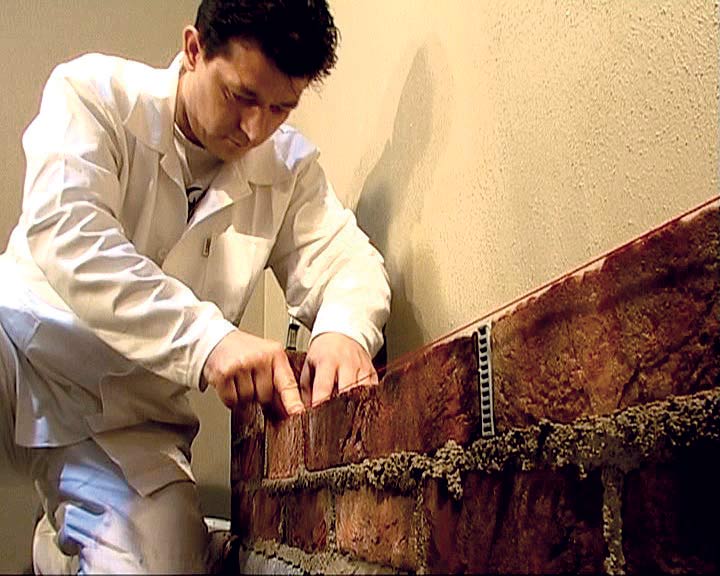

10 | Konečné usadenie

Ihneď po ukladaní tehál sa vykonáva ich konečné usadenie do požadovanej polohy, a to ich miernym pritlačením.

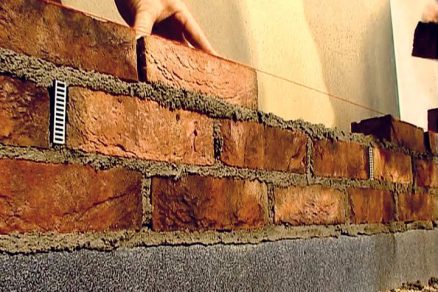

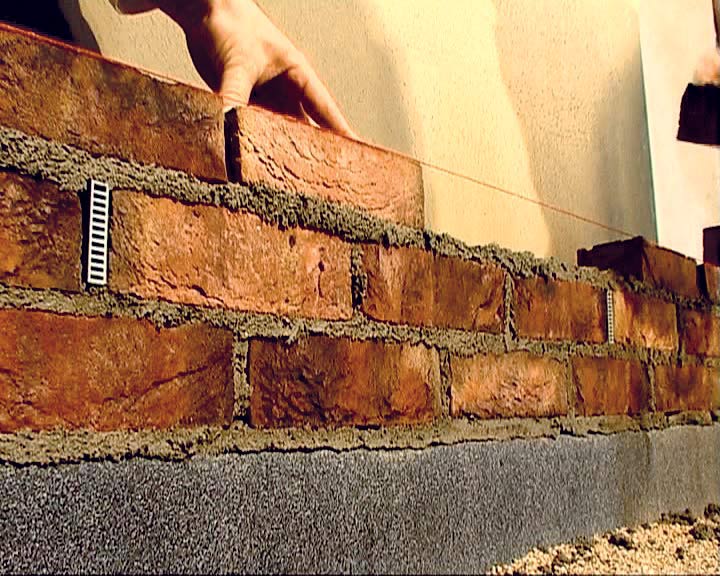

11 | Vytlačená malta

Pri murovaní sa nechá vytlačená murovacia malta v škáre, aby bolo neskôr čím dotvárať jej konečný vzhľad.

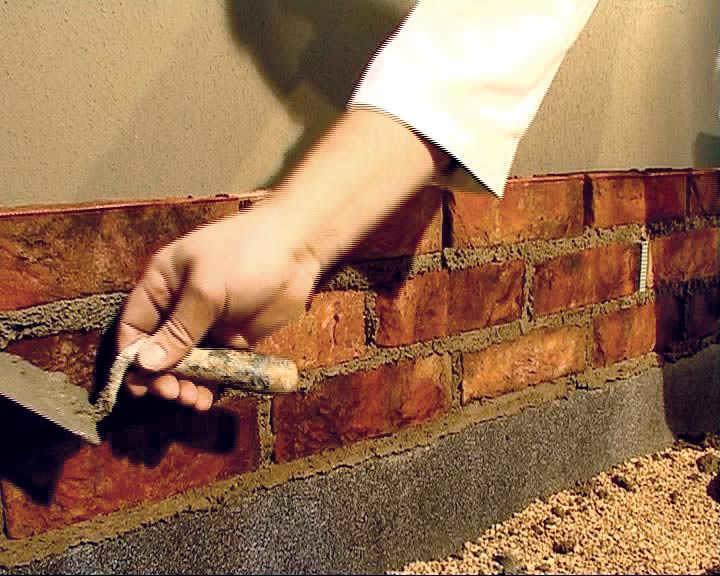

12 | Lícová strana muriva

Vždy po vymurovaní približne troch vrstiev sa prečnievajúca malta odoberie zrezaním pomocou murárskej lyžice na lícovej strane muriva.

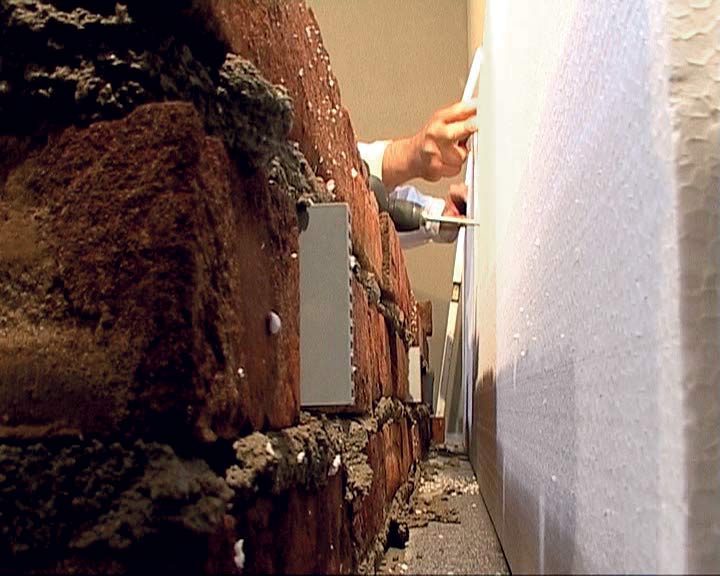

13 | Rubová strana muriva

Rubová strana muriva sa už ponechá bez ďalších úprav. Murovacia malta vďaka tixotropnej prísade nesteká a nezapĺňa tak vzduchovú medzeru. Následne sa do vzniknutej vzduchovej medzery vloží tepelná izolácia, ktorá sa prichytí o podkladovú konštrukciu.

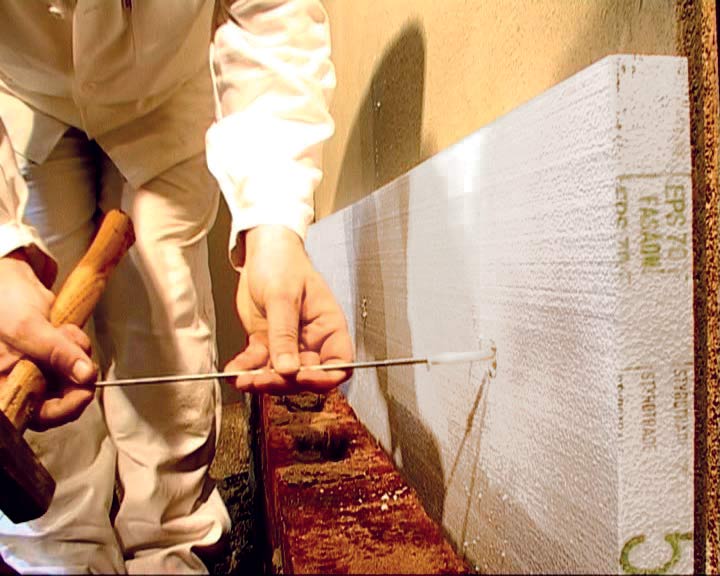

14 | Tepelná izolácia

Do tepelnej izolácie sa pomocou elektrickej vŕtačky vyvŕta v mieste prichytenia izolácie kotvou otvor. Ako tepelnú izoláciu možno použiť fasádny polystyrén alebo minerálnu vlnu. Pripevnenie polystyrénu sa realizuje špeciálnymi kotvami z nehrdzavejúcej ocele.

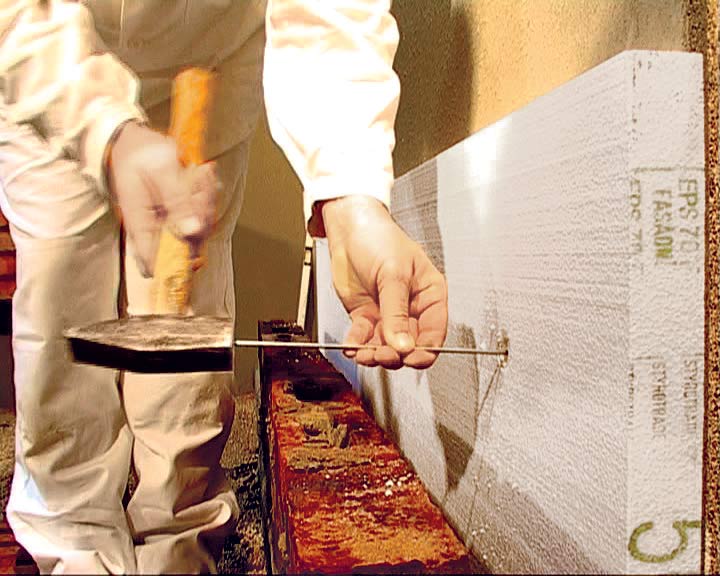

15 | Narazenie kotvy

Izolácia sa na podkladovú konštrukciu nelepí, len sa fixuje dištančnou podložkou. Kotva sa do predvŕtaného otvoru narazí kladivom. Musí sa umiestniť v úrovni ložnej škáry muriva.

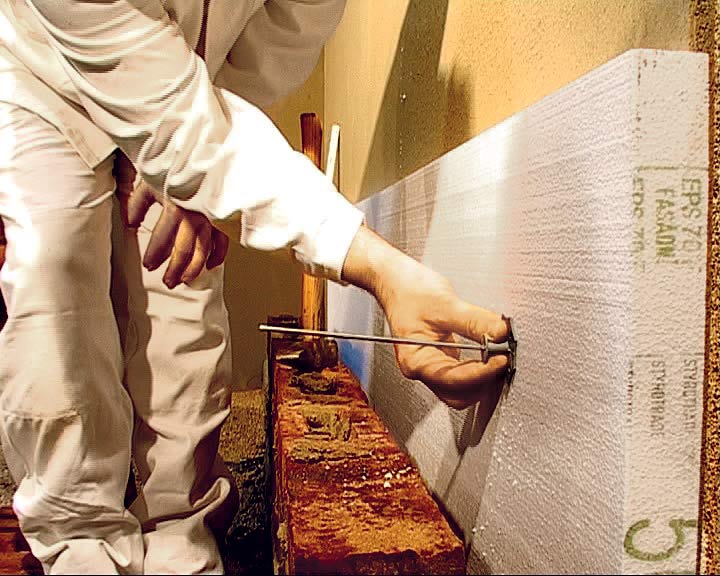

16 | Vymedzovacia podložka

Na narazenú kotvu do muriva sa nasadí vymedzovacia podložka, ktorou sa tepelná izolácia fixuje v takej polohe, aby sa vytvorila voľná vzduchová medzera.

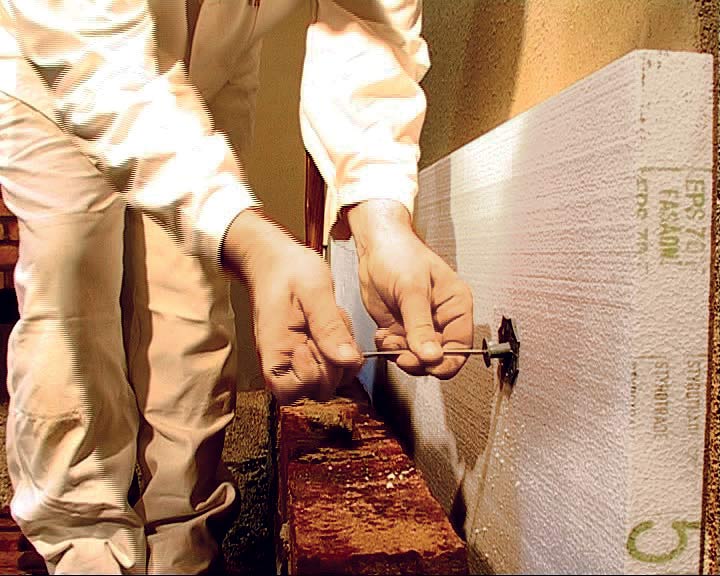

17 | Ohnutie tŕňa

Prečnievajúca dĺžka tŕňa sa ohne v smere prebiehajúcej ložnej škáry.

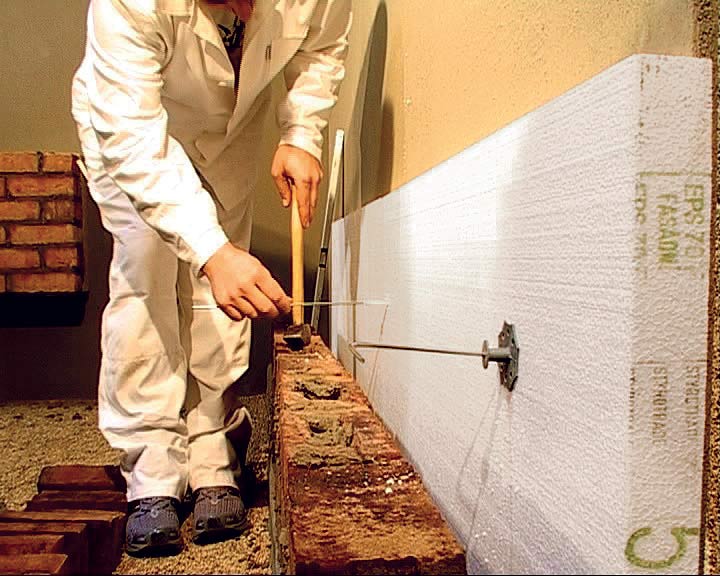

18 | Ďalšie kotvy

Tepelná izolácia sa kotví približne v mieste každej tretej lícovej tehly. Presný počet a rozmiestnenie kotiev je potrebné určiť statickým výpočtom.

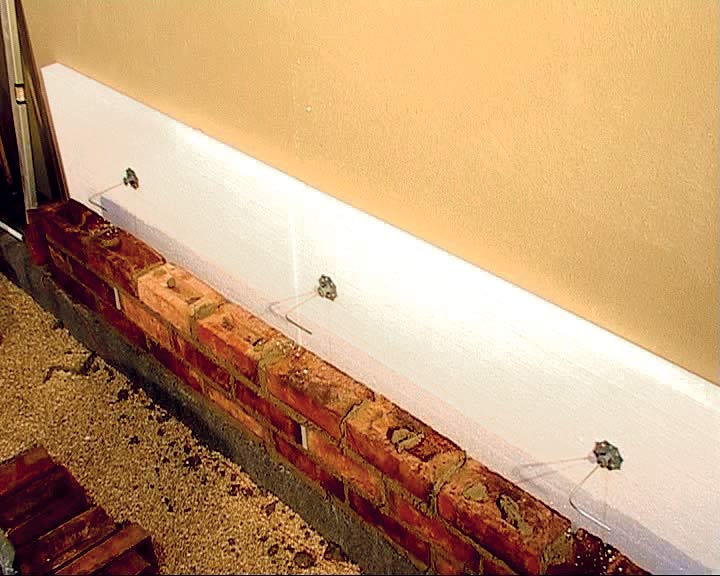

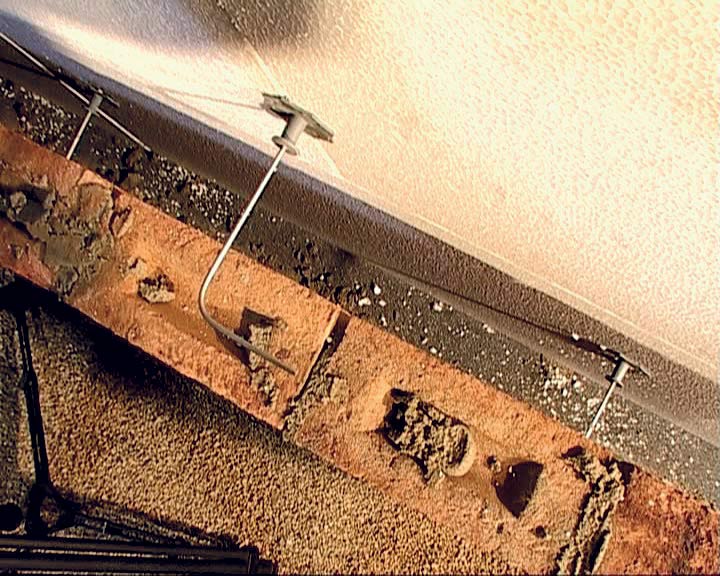

19 | Vtlačenie tŕňa do malty

Kotvenie sa realizuje priebežne s murovaním lícového muriva. Ohnutý koniec tŕňa sa vtlačí do čerstvo nanesenej murovacej malty v ložnej škáre, čím sa dosiahne vzájomné prepojenie lícového muriva a podkladovej konštrukcie.

20 | Kotvenie ďalších radov

Kotvy ďalšieho radu sa umiestňujú vždy medzi dve kotvy nižšieho radu. Kotvením muriva sa zabezpečí jeho stabilita.

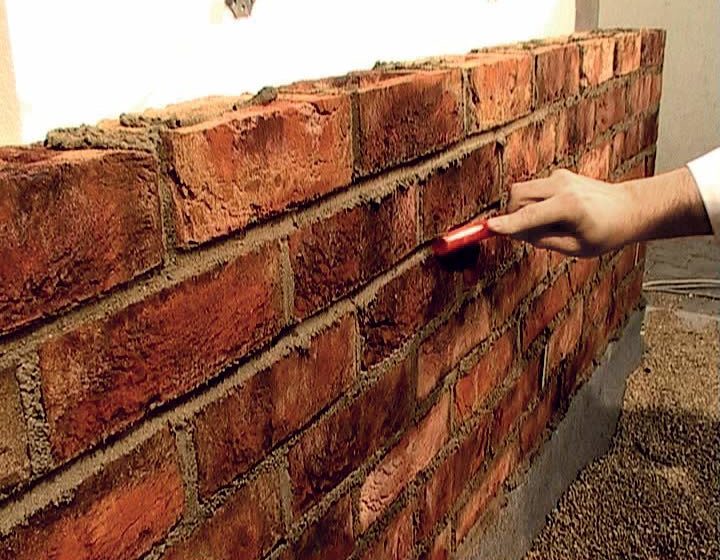

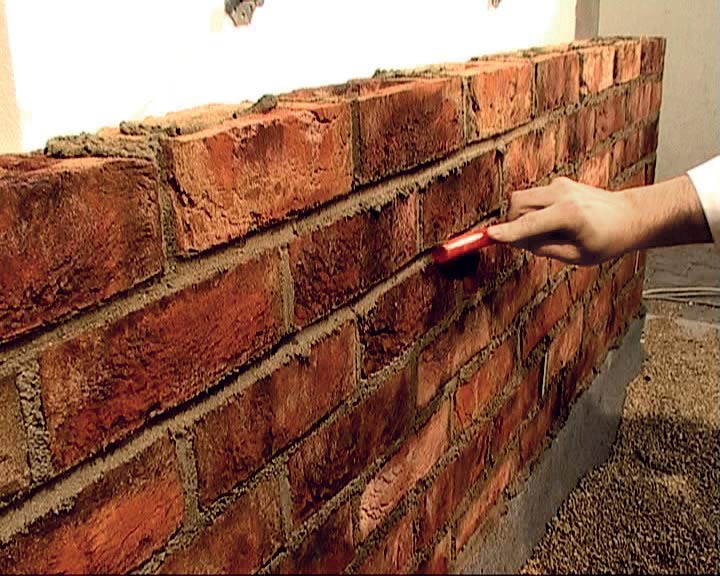

21 | Konečná úprava škáry

Konečná podoba škáry sa upravuje pomocou polguľovitého plastového náradia. Táto úprava sa realizuje po zavädnutí malty v škáre, ale ešte pred jej zatvrdnutím. Náradie, ktorým sa vykonáva táto úprava, sa nesmie namáčať do vody.

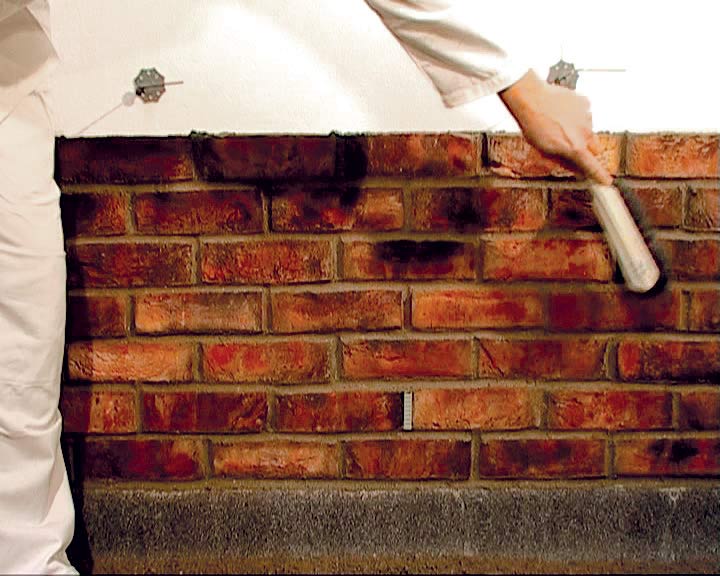

22 | Očistenie povrchu

Nakoniec sa celá plocha zrealizovaného lícového muriva očistí nasucho metlou.

01 | Základový pás

Základový pás sa realizuje väčšinou na výškovej úrovni základovej konštrukcie stavebného objektu. Na suchý, vyzretý betónový pás je potrebné nataviť pás hydroizolácie, ktorou sa zabráni vzlínaniu vody z podložia do murovanej pohľadovej konštrukcie.

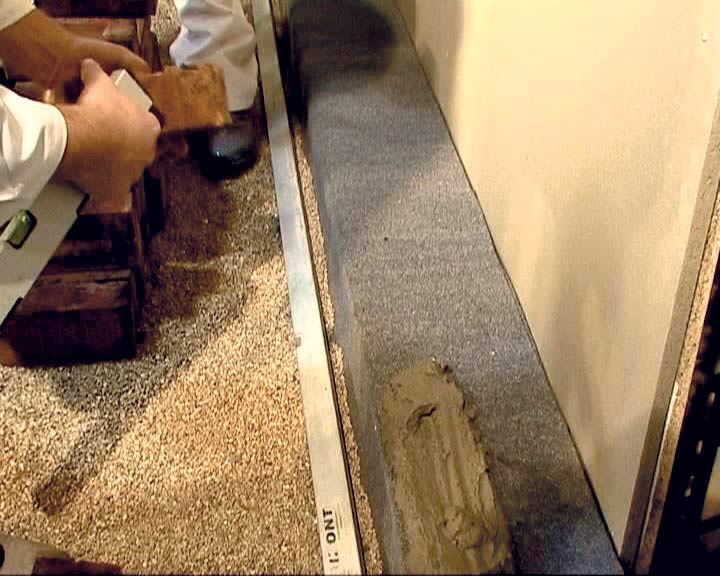

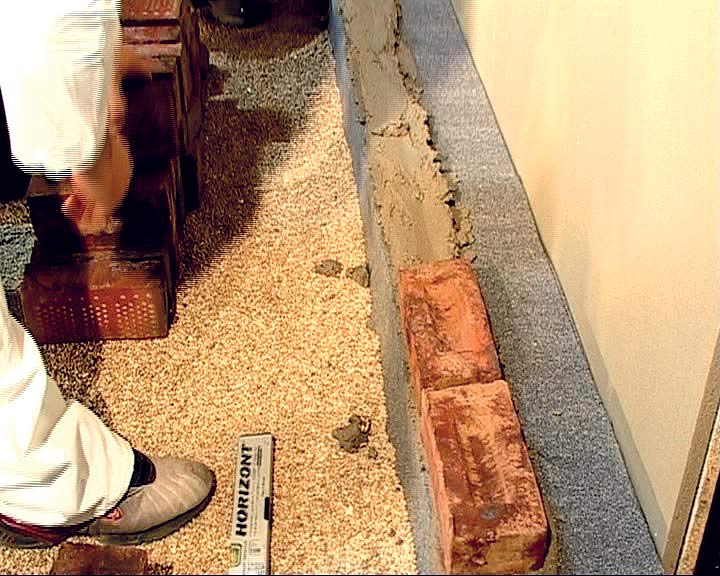

02 | Založenie prvého radu

Malta sa vysype do pripravenej nádoby a premieša sa nízkootáčkovým miešadlom (max. 500 ot./min.) s približne 4 l zámesovej vody. Následne sa nanesie na hydroizoláciu a založí sa prvý rad. Pred samotným murovaním treba rozmerať celú skladbu murovacích prvkov s ohľadom na riešenie detailov pri stavebných otvoroch.

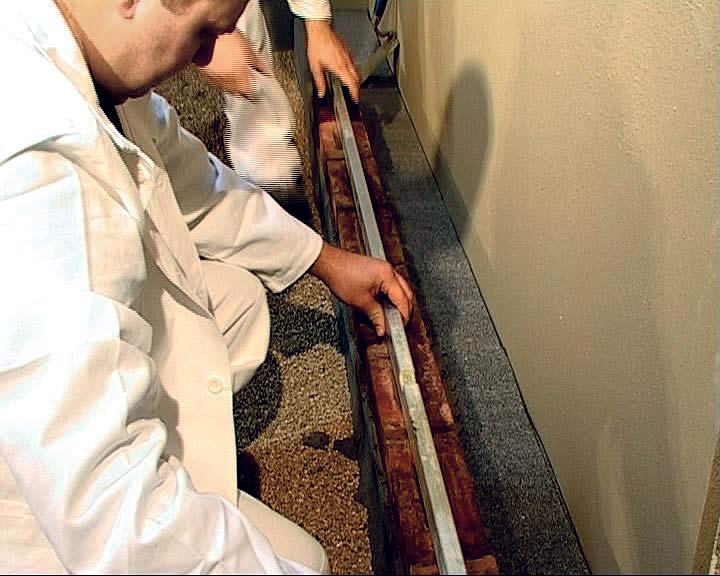

03 | Rovinnosť prvého radu

Po založení prvého radu je potrebné vykonať detailné vyváženie roviny a zvislosti základnej konštrukcie. Rovina sa zisťuje dvojmetrovou hliníkovou latou. Polohu tehál možno korigovať miernym pritlačením.

Odporúčané materiály:

• Vysoko odolná murovacia malta na murovanie a zároveň škárovanie lícového muriva z keramických, betónových a kamenných (z prírodných aj umelých) stavebných pohľadových prvkov. Zrnitosť 0 až 4 mm, pevnosť v tlaku > 5 N/mm2
• VK 01 určená na lícové tehly s nasiakavosťou 7 až 10 %, VK plus na lícové tehly s nasiakavosťou > 10 %, VM 01 na lícové tehly s nasiakavosťou 4 až 7 %, VZ 01 na lícové tehly s nasiakavosťou < 4%

Čo budete potrebovať

• Asfaltovaný hydroizolačný pás
• Murovacia a škárovacia malta: V.O.R malta quickmix VK plus (nasiakavosť muriva > 10 %), zrnitosť 0 až 4 mm, pevnosť v tlaku > 5N/mm, spotreba 23 až 54 kg/m2, papierové vrece, 30 kg    od 8,81 €

• alebo V.O.R malta quickmix VK 01 (nasiakavosť muriva 7 až 10 %), zrnitosť 0 až 4 mm, pevnosť v tlaku > 5N/mm, spotreba 23 až 54 kg/m2, papierové vrece, 30 kg    od 6,60 €

• V.O.R malta quickmix VM 01 (nasiakavosť muriva 4 až 7 %), zrnitosť 0 až 4 mm, pevnosť v tlaku > 5N/mm, spotreba 23 až 54 kg/m2, papierové vrece, 30 kg    od 6,60 €

• V.O.R malta quickmix VM 01 (nasiakavosť muriva < 4 %), zrnitosť 0 až 4 mm, pevnosť v tlaku > 5N/mm, spotreba 23 až 54 kg/m2, papierové vrece, 30 kg    od 6,72 €

• Lícové murivo
• Mriežka na odvetranie vzduchovej medzery
• Oceľové murovacie spojky
• Tepelná izolácia: Fasádny EPS alebo izolácia na báze minerálnej vlny
• Kotvy z nehrdzavejúcej ocele
• Dištančná podložka
• Vymedzovacia podložka
• Náradie: murárska šnúra, murárska lyžica, dvojmetrová hliníková lata, elektrické miešadlo, elektrická vŕtačka, kladivo, škárovacia plastová podložka, polguľovitá škárovacia palička, vedro, metla

Pozor! Teplota spracovania malty

Spracovanie malty sa neodporúča pri teplotách vzduchu, podkladu alebo spracovávaných materiálov nižších ako +5 °C a vyšších ako +30 °C.

Ochrana konštrukcie

Zhotovované dielo je nutné chrániť v priebehu prác a zretia malty pred znečistením a nepriaznivými klimatickými podmienkami: pred rýchlym vysúšaním vetrom, vysokými alebo nízkymi teplotami, pred pôsobením zvýšenej vzdušnej vlhkosti (dažďa, hmly a pod.) a priameho slnečného žiarenia, a to počas minimálne 8 až 10 dní. Murivá sa odporúča prikrývať ochrannou fóliou tak, aby sa zabránilo stekaniu kondenzátu na murivo.

Dodatočné prísady do malty

Dodatočné pridávanie prísad do maltovej zmesi je zakázané.

TEXT + FOTO: quick-mix, Svída

Článok bol uverejnený v časopise Stavebné Materiály.
