Hrubá stavba v detaile: Železobetónový preklad

Železobetónový preklad a stratené debnenie v tvare písmena U

Partneri sekcie:

Železobetónové preklady, prievlaky alebo vence na pórobetónovom murive možno realizovať napríklad pomocou špeciálnych debniacich profilov. Ide v podstate o stratené debnenie v tvare písmena U.

Hrubá stavba v detaile: Železobetónový preklad

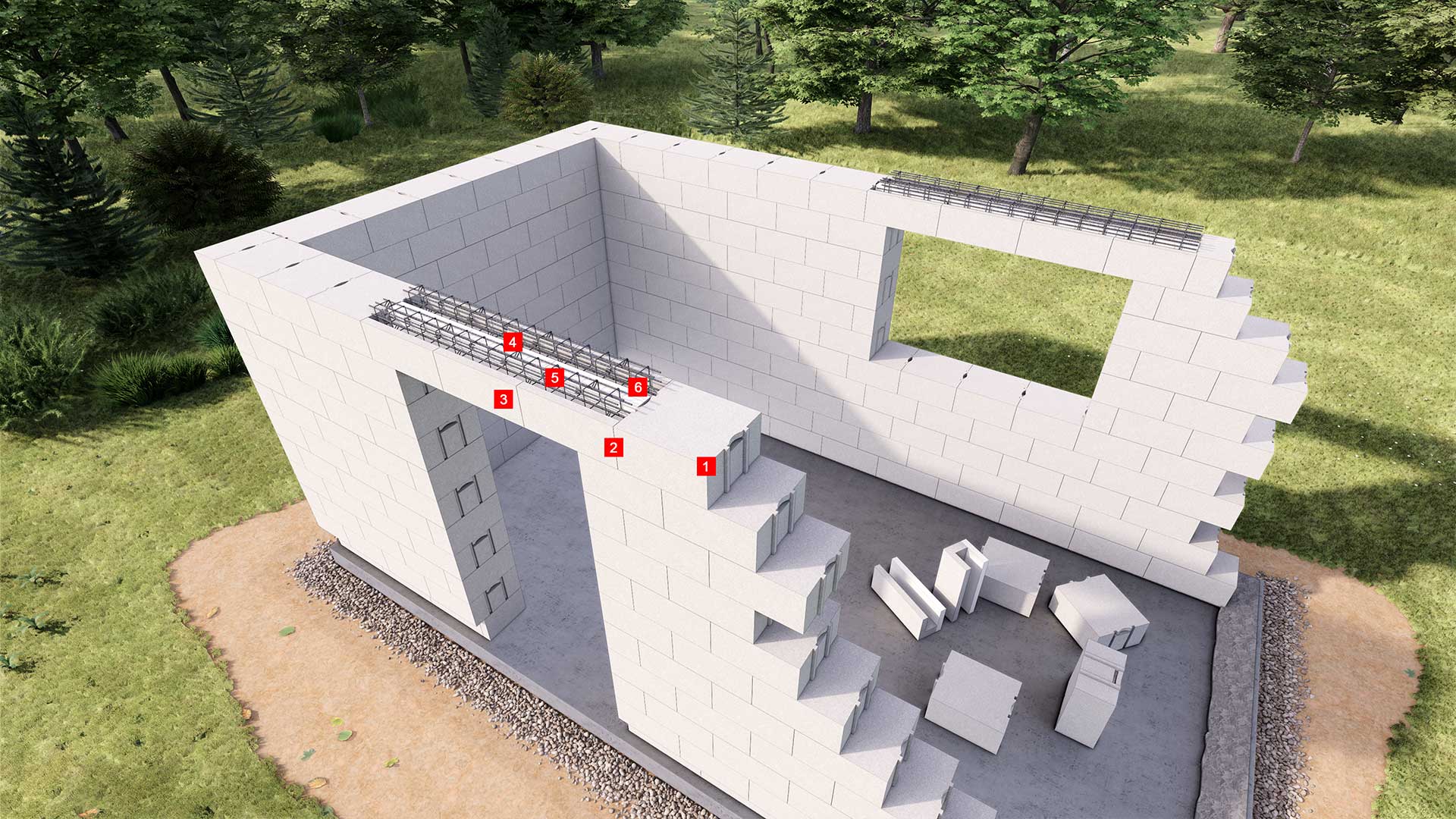

Vizualizácia osadenia debniacich profilov so zabudovanou tepelnou izoláciou | Zdroj: Adam Mravík

Detail osadenia debniacich profilov so zabudovanou tepelnou izoláciou

1 – Murovacia tvárnica Ytong Lambda YQ, hrúbka 450 mm
2 – Lepiaca malta Ytong lepiaca malta
3 – Debniaci profil s integrovanou tepelnou izoláciou Ytong YQ U-profil
4 – Armokôš

Nosnú časť prekladu tvorí železobetónové jadro s vloženou výstužou podľa projektovanej požadovanej únosnosti. Túto výstuž je vhodné pripraviť dopredu vo forme armokoša. Rovnako možno použiť debniace profily s integrovanou tepelnou izoláciou.

Čo budete potrebovať

  • Debniaci profil
  • Ytong U-profil – rozmery (v × d): 249 × 599, šírka: 200, 250, 300 a 375 mm, ks od 12,17 €
  • Debniaci profil so zabudovanou tepelnou izoláciou
    Ytong YQ U-profil – rozmer (š × v × d) 225 × 249 × 599 mm, ks 15,29 €
  • Obvodová tvárnica
  • Ytong Standard (s profilovaním – pero + drážka, úchopové kapsy) – rozmer (v × d) 249 × 599 mm, šírka: 300 a 375 mm, ks od 68,71 €

alebo

  • Ytong Lambda YQ rozmer (v × d) 249 × 599 mm, šírka: 450 a 500 mm, ks od 105,95 €
  • Tenkovrstvová malta
  • Ytong lepiaca malta spotreba približne 3,8 kg/m2, papierové vrece, 17 kg 10,54 €
  • Betón trieda C20/25
  • Oceľové armokoše

Náradie

  • murárska lyžica
  • nízkootáčkové elektrické miešadlo
  • oceľová zubová murárska lyžica (veľkosť zuba 5 × 5 mm)
  • píla – ručná vídiová alebo elektrická pásová
  • gumené kladivo
  • drevené dosky, laty na debnenie
  • montážne podpery
  • vodováha
Hrubá stavba v detaile: Železobetónový preklad

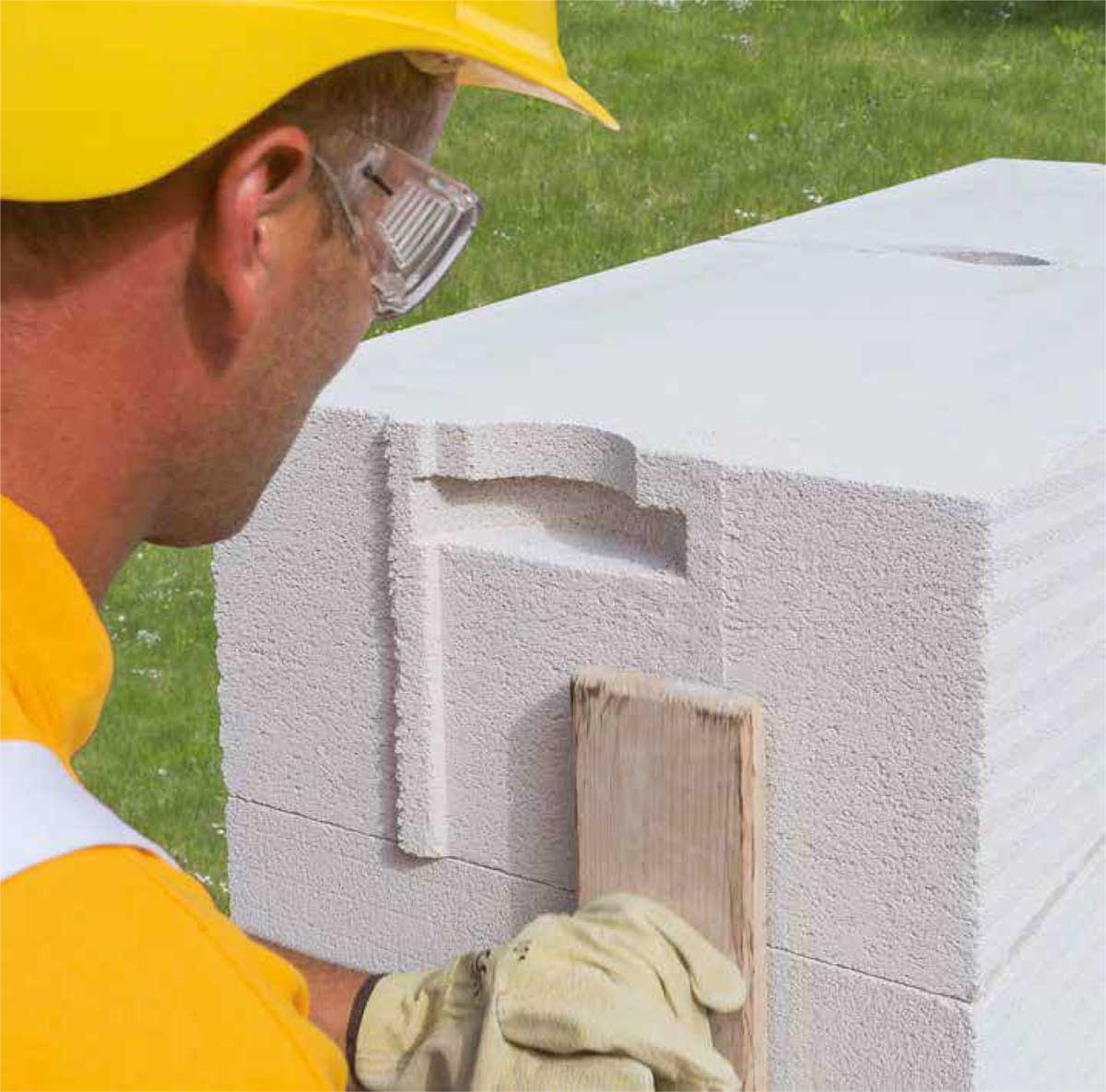

01. Úprava tvárnic
Pred zhotovením prekladu sa z tvárnic odstránia hoblíkom vyčnievajúce perá a iné nerovnosti. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

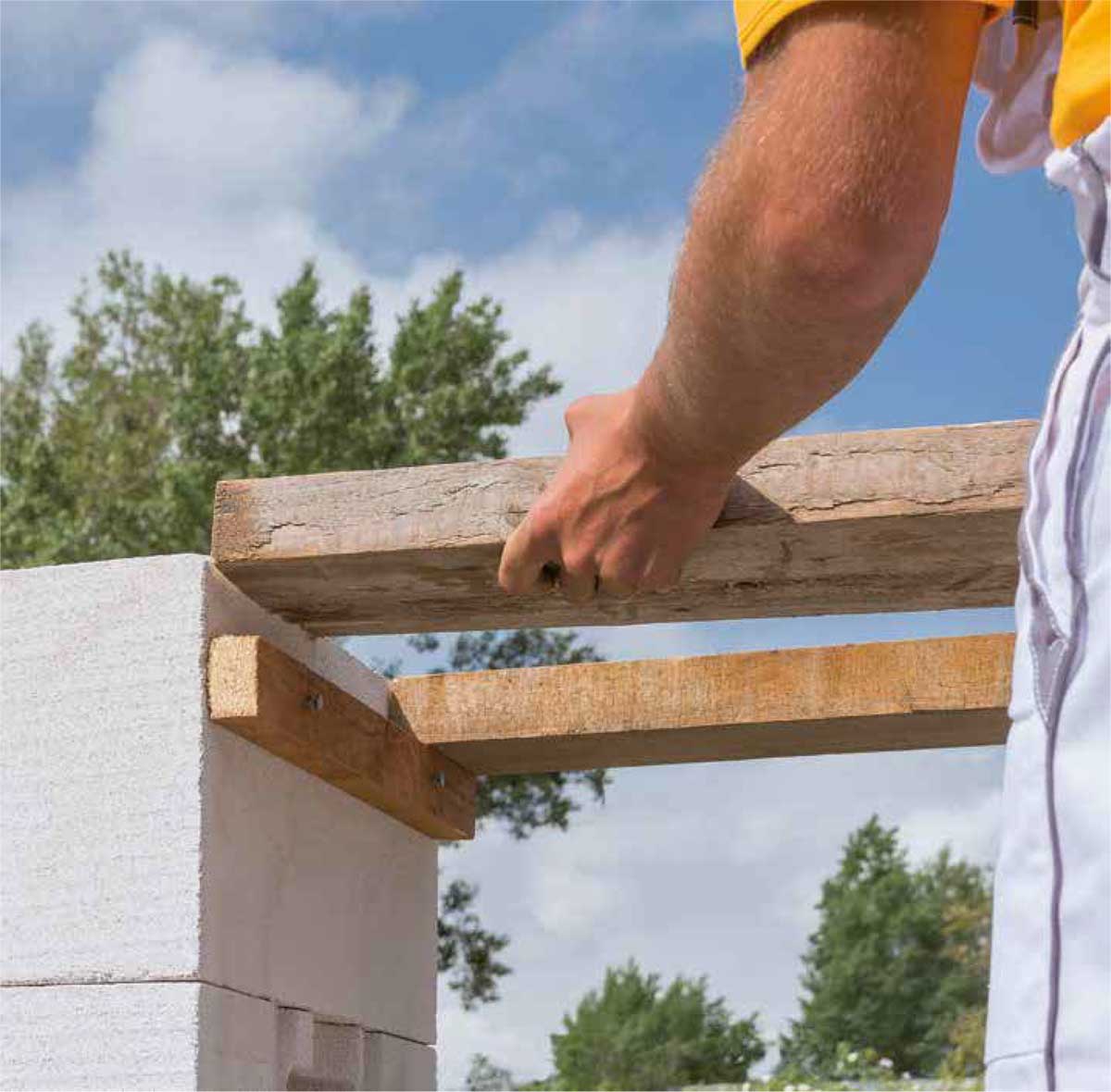

02. Zhotovenie debnenia
Pred uložením debniacich profilov sa v mieste ich osadenia najskôr vyhotoví debnenie. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

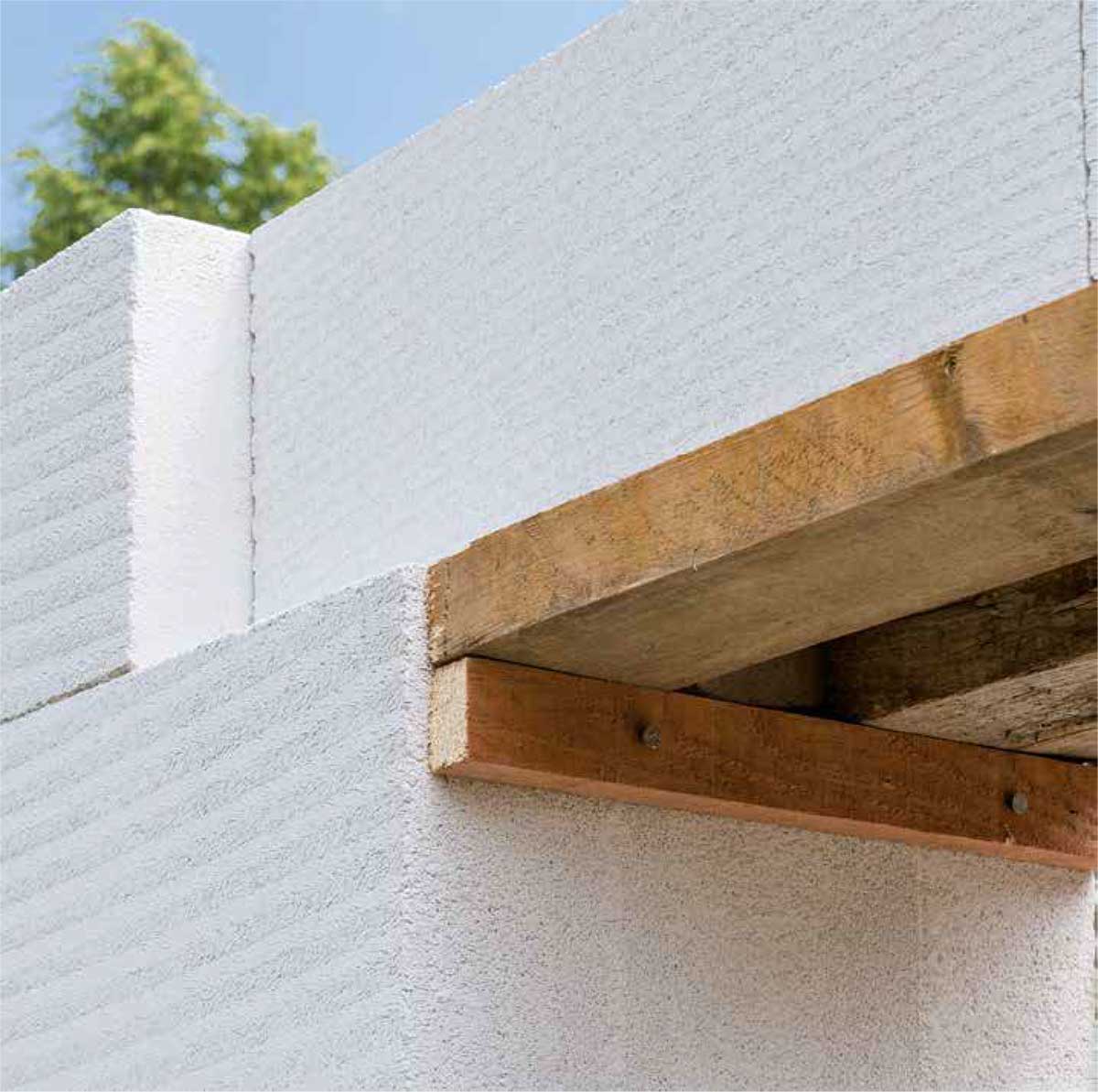

03. Vyloženie profilu
Krajné debniace profily sa uložia na obvodovú stenu a pripravené debnenie s presahom min. 250 mm na každú stranu. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

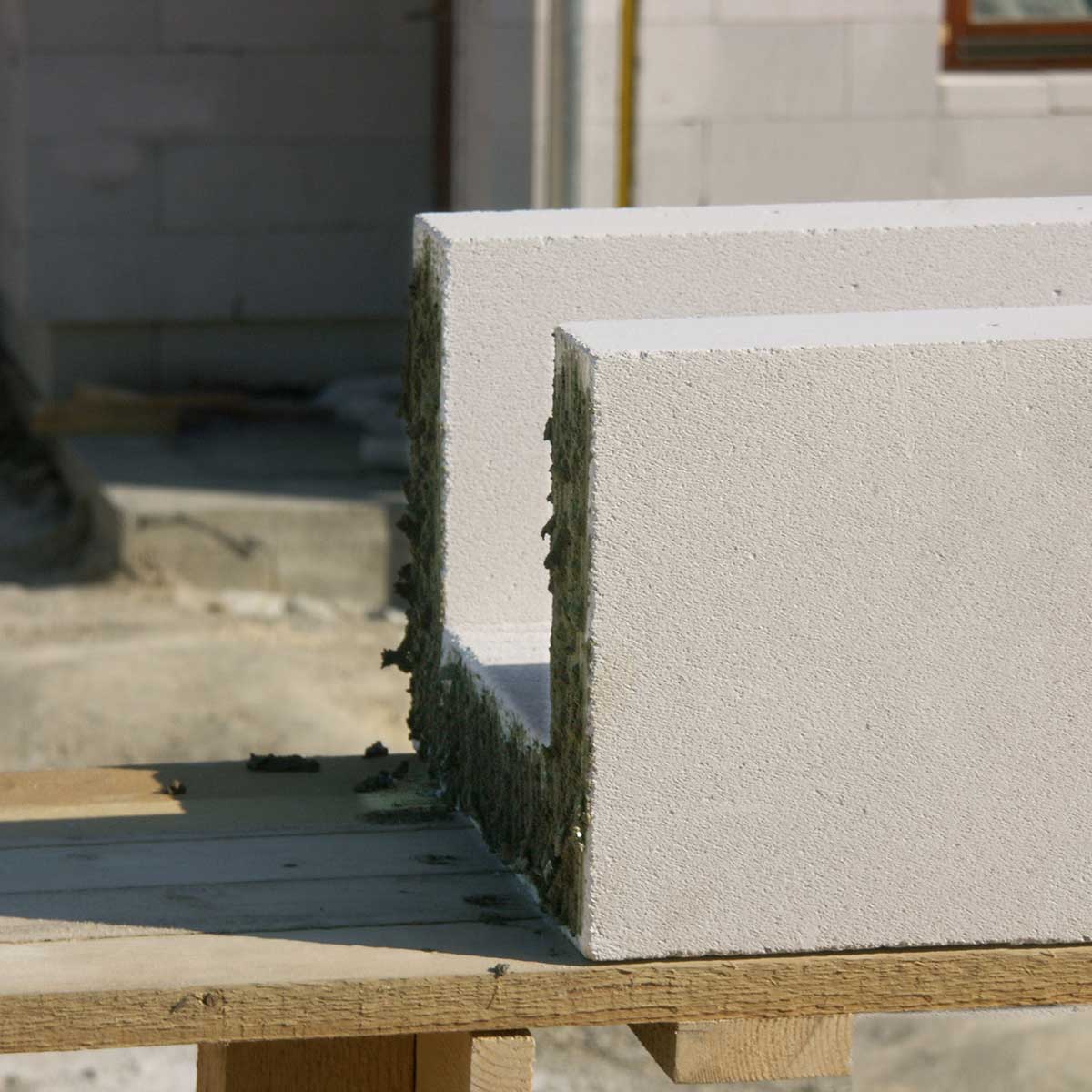

04. Kladenie prekladov
Jednotlivé debniace profily sa uložia na zraz tesne k sebe. Na čelo každého profilu sa nanesie tenkovrstvová lepiaca malta. Pritom treba dbať na rovnosť a presnosť uloženia U-profilov. Prípadné nerovnosti možno korigovať gumovým kladivom približne do 5 minút po nanesení malty. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

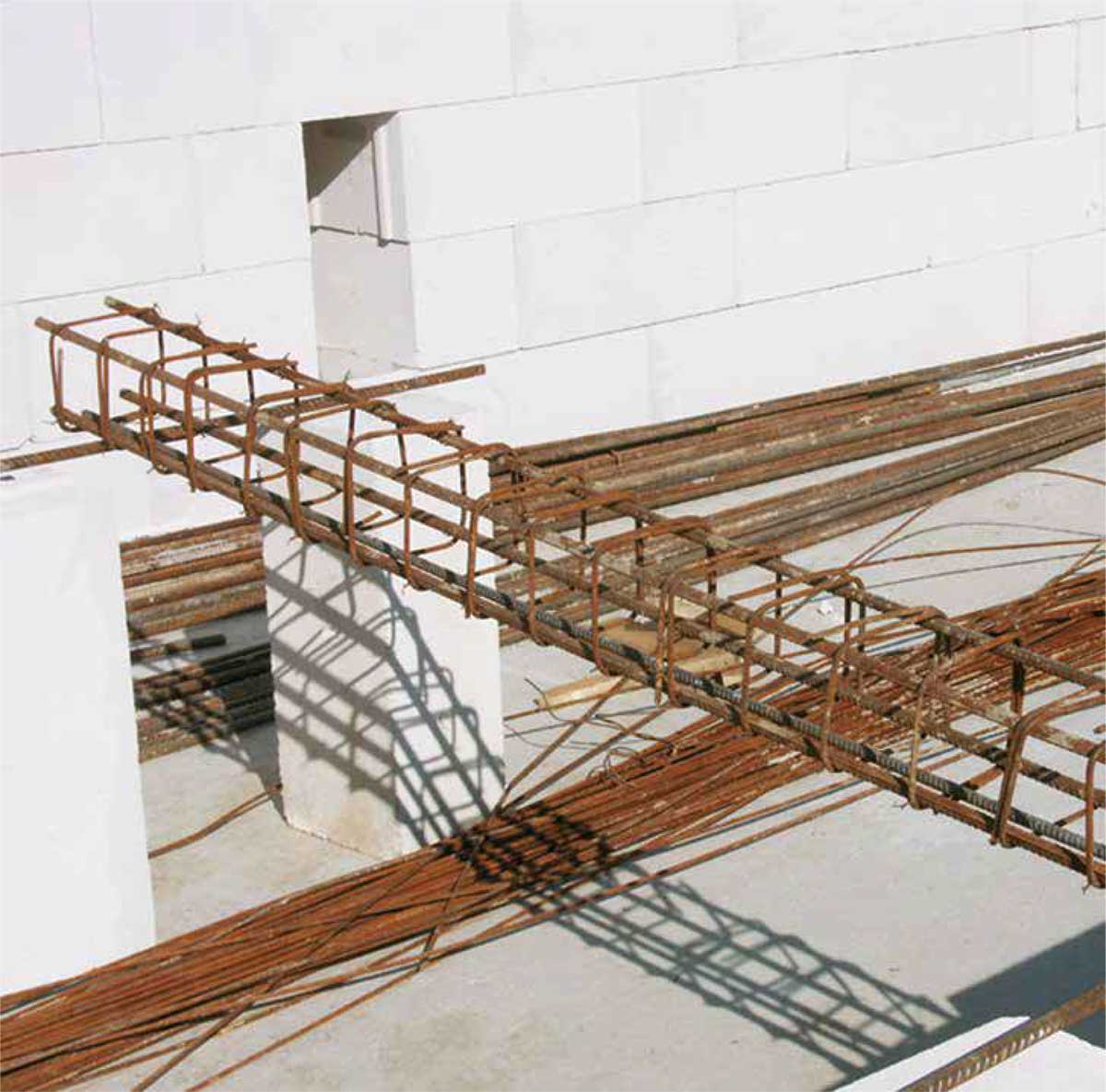

05. Výstuž prekladu
Nosnú časť prekladu tvorí železobetónové jadro s vloženou výstužou podľa projektovanej požadovanej únosnosti. Táto výstuž sa pripraví dopredu vo forme armokoša. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

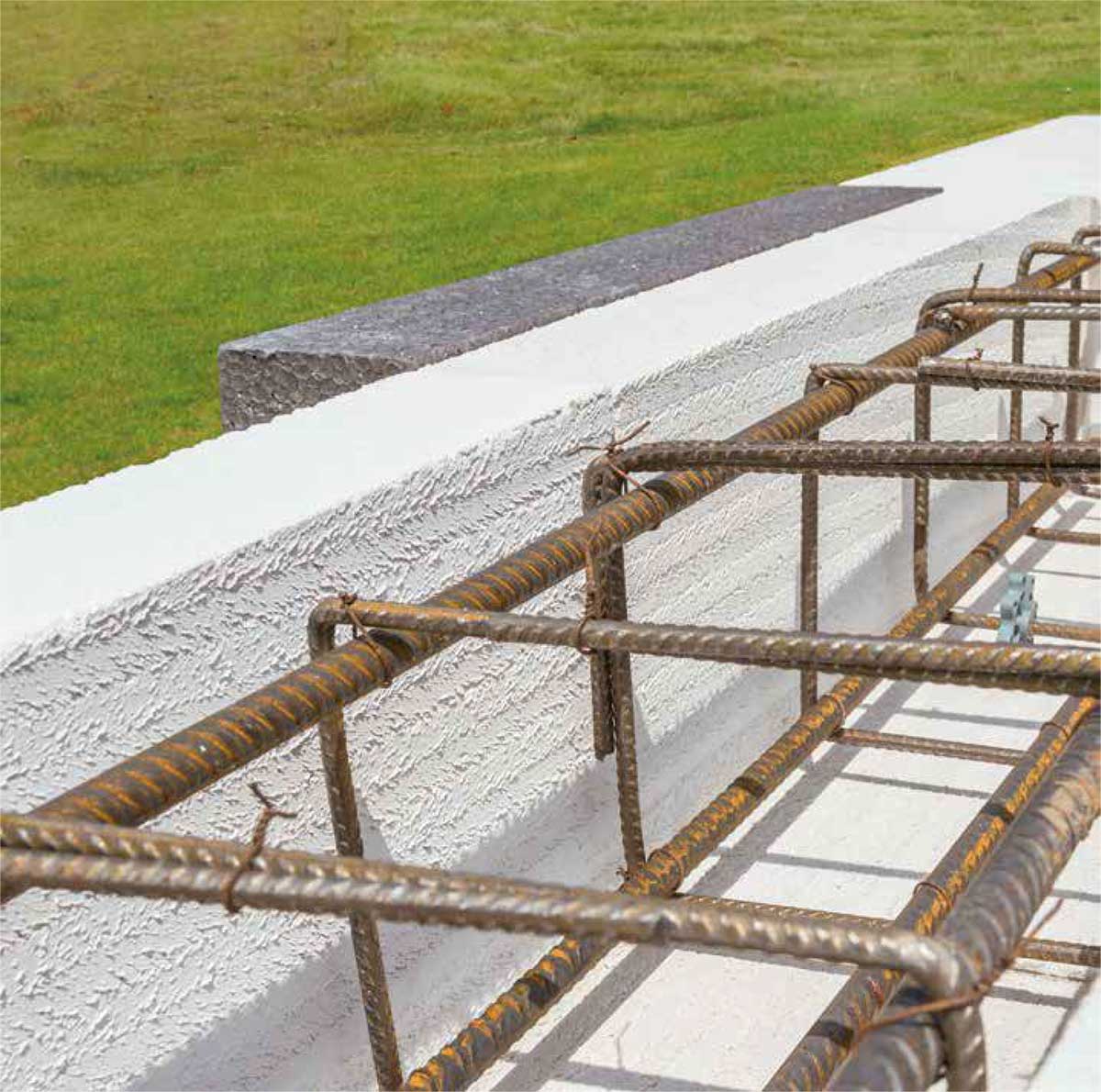

06. Vystuženie prekladu
Po osadení všetkých debniacich profilov na celú dĺžku budúceho prekladu sa do vzniknutého priestoru v tvare písmena U, tzv. jadra, vloží pripravená výstuž – armokôš. Poloha výstuže sa zafixuje, aby sa zabezpečilo jej potrebné krytie betónom. Ak to predpisuje projektová dokumentácia, vloží sa do prekladu pás dodatočnej tepelnej izolácie. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

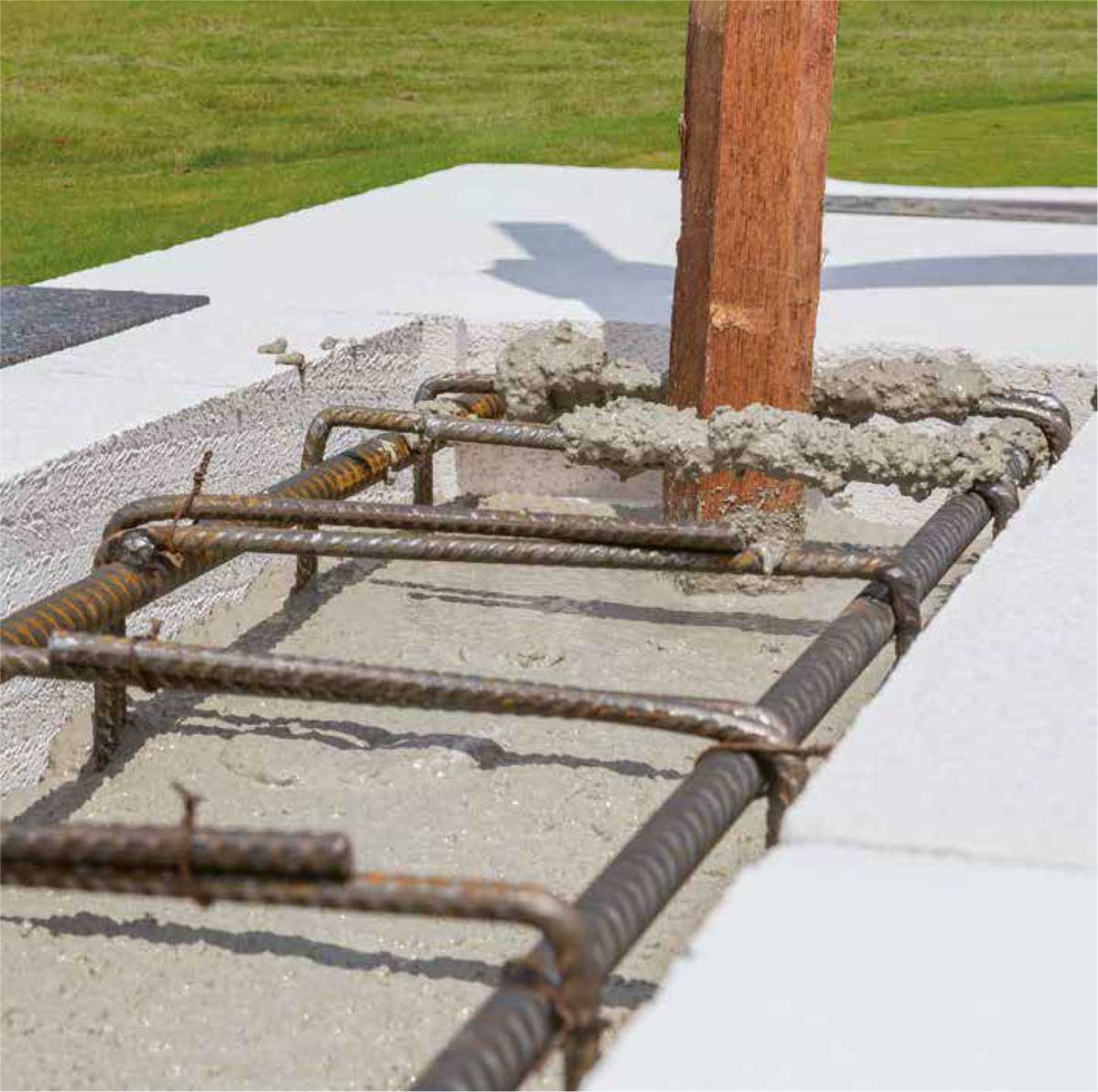

07. Betonáž prekladu
Pripravená výstuž sa zaleje betónovou zmesou, ktorá sa priebežne zhutňuje prepichovaním alebo ponorným vibrátorom. Pred betonážou jadra sa preklad zvlhčí vodou. Betónuje sa v jednom pracovnom cykle po menších úsekoch betónom triedy min. C 20/25. | Zdroj: spracované z podkladov firmy Xella
TIP: Spracovanie tenkovrstvovej lepiacej malty
Obsah vreca sa vysype do vody (4,8 l/17 kg vrece) a premieša elektrickým miešadlom, až kým nevznikne vláčna hmota pastovej konzistencie bez hrudiek. Nechá sa 5 minút odležať a opätovne sa premieša. Ak je to potrebné, možno maltu rozriediť 1 až 2 dcl vody. Malta má správnu konzistenciu, keď zachováva drážky, ktoré vzniknú po nanesení ozubenou lyžicou. Čerstvá malta je pri bežných teplotách spracovateľná približne 4 hodiny. Neodporúča sa spracovanie pri teplotách nižších ako +5 °C.
Hrubá stavba v detaile: Železobetónový preklad

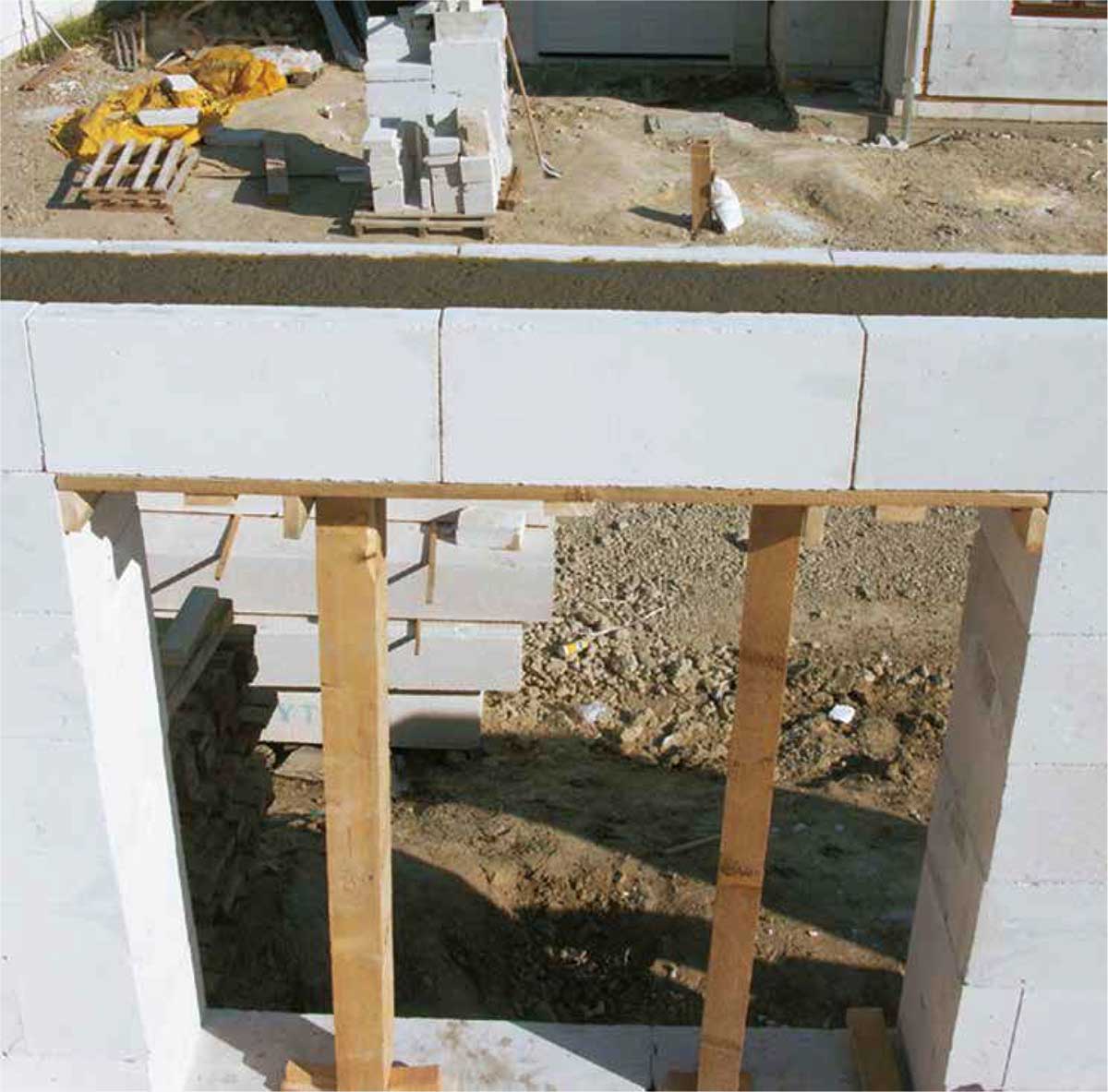

08. Zarovnanie betónu
Horná plocha betónového jadra sa zarovná, debniace profily teraz tvoria stratené debnenie. Rovnakým spôsobom sa vyhotoví preklad aj na vnútornej nosnej stene. Do jadra profilov sa však nevkladá tepelná izolácia. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad
09. Profily s integrovanou izoláciou
Pri ukladaní debniacich profilov so zabudovanou tepelnou izoláciou sa na pripravené debnenie uložia profily v dvoch radoch, tepelnou izoláciou do stredu muriva. Pri hrúbke muriva 500 mm sa nechá medzi profilmi medzera 50 mm, do ktorej sa vloží dodatočná izolácia. Dbá sa na rovnosť a presnosť uloženia. Poloha sa koriguje gumeným kladivom. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

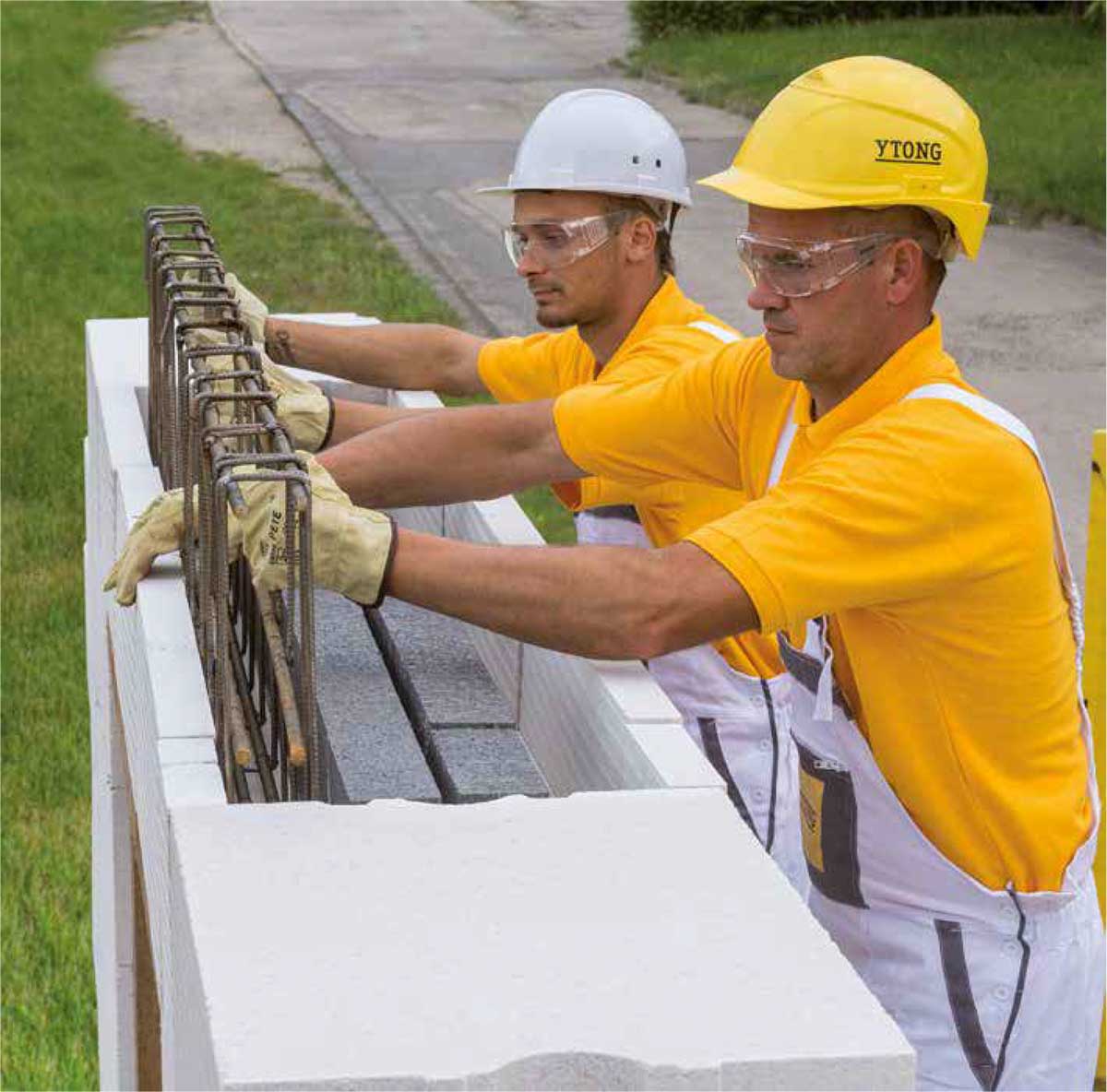

10. Vloženie výstuže
Do oboch jadier takto pripraveného debnenia sa vloží vopred pripravená výstuž. Výstuž prekladu musí prečnievať do stropnej konštrukcie tak, aby mal nosník dostatočnú výšku, a tým aj únosnosť. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

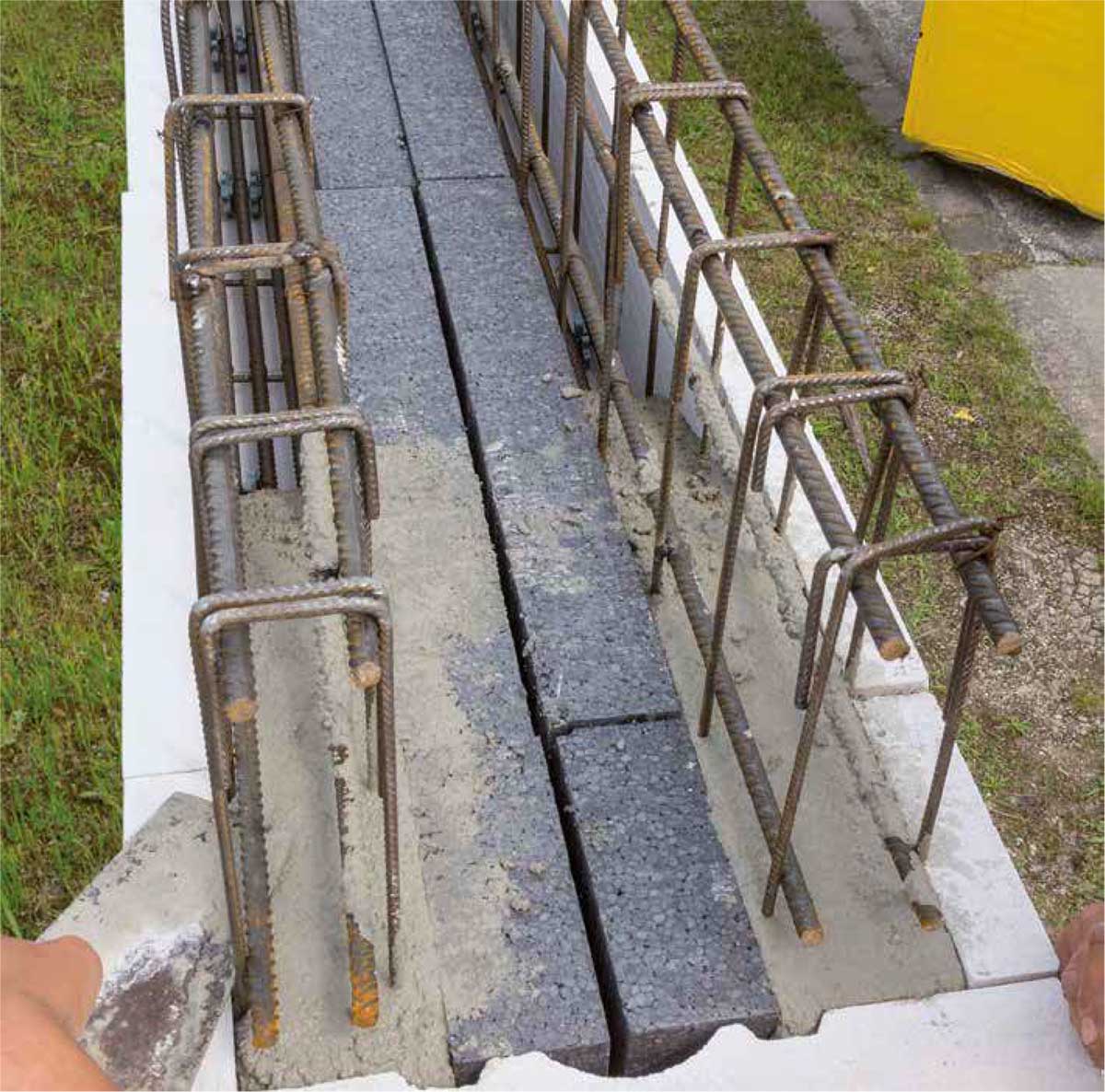

11. Zabetónovanie armokošov
Armokoše vložené do prekladov sa zabetónujú po ich hornú hranu tak, aby bolo možné na preklad umiestniť stropné nosníky, prípadne stropné vložky. | Zdroj: spracované z podkladov firmy Xella
Hrubá stavba v detaile: Železobetónový preklad

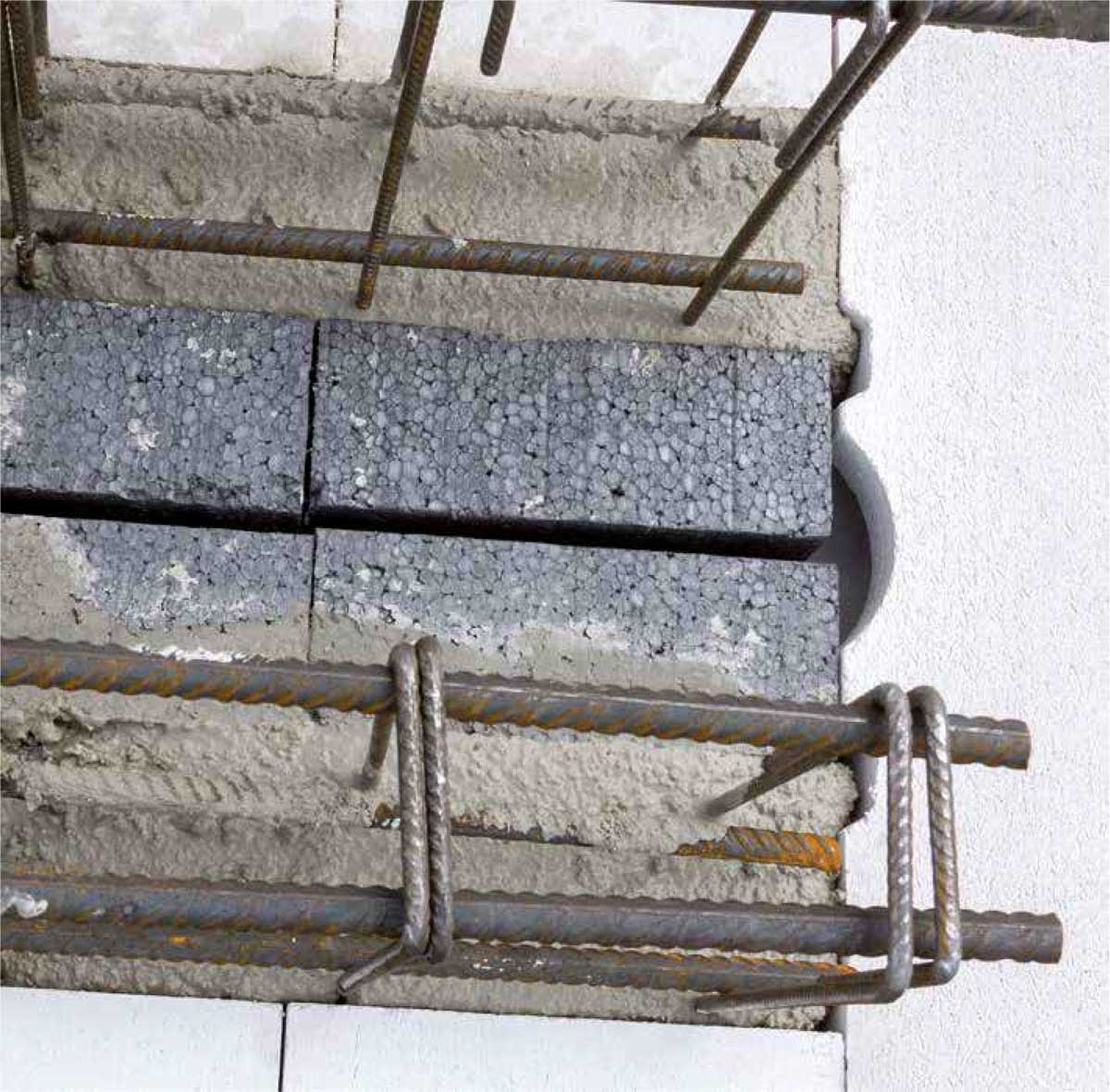

12. Napojenie výstuže stropu
Na výstuž prekladu sa napojí výstuž venca v úrovni stropu. Takýmto spôsobom sa môže v súlade so statickým výpočtom vytvoriť nad otvorom preklad so svetlosťou väčšou ako 3 m. | Zdroj: spracované z podkladov firmy Xella
TIP: Umiestnenie výstuže
Pri obvodových stenách sa výstuž do jadra debniaceho U-profilu umiestni nesymetricky, teda bližšie k okraju z vnútornej strany stavby.

TEXT A FOTO: spracované z podkladov firmy Xella
VIZUALIZÁCIA: Adam Mravík

Článok bol zverejnený v časopise Stavebné materiály 2/2024
