Zhotovenie malej protihlukovej steny (stavebnรฝ postup)

Partneri sekcie:

Protihlukovรฉ steny zo ลกtiepkocementovรฝch ekologickรฝch tvaroviek moลพno vytvoriลฅ ako prefabrikovanรฉ stavebnรฉ diely osadenรฉ do oceฤพovรฝch alebo ลพelezobetรณnovรฝch stฤบpov alebo sa zhotovia na mieste z tvaroviek na zรกkladovom pรกse, z ktorรฉho je vyvedenรก zvislรก ฤakacia vรฝstuลพ.

Malรฉ protihlukovรฉ steny realizovanรฉ na mieste stavby sa mรดลพu vytvoriลฅ bez zvislรฝch oceฤพovรฝch nosnรญkov. Nosnรญky nahradรญ zvislรก prรบtovรก vรฝstuลพ v tvarovkรกch vyvedenรก zo zรกkladu. Hrรบbka a vzdialenosลฅ vรฝstuลพe sa urฤรญ statickรฝm vรฝpoฤtom podฤพa podmienok na stavbe. Ide o jednoduchลกรญ a lacnejลกรญ spรดsob realizรกcie.

Zรกkladovรฝ pรกs a stykovacia vรฝstuลพ

Prvรฝm krokom je vytรฝฤenie steny, zhotovenie vรฝkopovรฝch prรกc a zhotovenie zรกkladovรฉho pรกsu pod budรบcou stenou. Pri vytรฝฤenรญ steny je potrebnรฉ dbaลฅ na presnรฉ osadenie v terรฉne s ohฤพadom na susednรฉ pozemky. ลฝiadna z podzemnej alebo nadzemnej ฤasti steny nesmie presahovaลฅ do pรดdorysu susednรฉho pozemku.

Zรกkladovรก ลกkรกra musรญ byลฅ v nezamล•zajรบcej hฤบbke, ktorรก je v zรกvislosti od lokality 800 aลพ 1 200 mm pod รบrovลˆou terรฉnu. ล รญrku zรกkladu na รบrovni zรกkladovej ลกkรกry je potrebnรฉ urฤiลฅ statickรฝm vรฝpoฤtom v zรกvislosti od vlastnostรญ podloลพia.

ฤŒo budeme potrebovaลฅ:ย

  • Protihlukovรก tvarovka (Durisol protihlukovรก tvarovka DSi, rozmery: 250 ร— 500 ร— 250 mm, 300 ร— 500 ร—,ย 250 mm, 120 ร— 500 ร— 250 mm, 85 ร— 500 ร— 250 mm, spotreba 8 ks/m2
  • Stavebnรฉ lepidlo (Oceฤพovรก vรฝstuลพ, priemer: 8 mm)
  • Viazacรญ drรดt
  • Betรณn (trieda C25/30 s kamenivom frakcie max. 16 mm)
  • Betรณnovรฉ strieลกky
  • Nรกradie (nivelaฤnรก sรบprava, plastovรฉ vedro, elektrickรฉ mieลกadlo, vyrovnรกvacia sรบprava, murรกrska ลกnรบra, murรกrska lyลพica, pรกsovรก pรญla, vodovรกha, gumenรฉ kladivo, vzpery, ฤพahkรฉ leลกenie)

ล รญrka zรกkladovรฉho pรกsu v jeho hornej ฤasti (pod prvรฝm radom tvaroviek) by mala byลฅ na kaลพdej strane steny uลพลกia o 25 mm. Tรฝm sa vytvorรญ presah steny. Po zabetรณnovanรญ zรกkladovรฝch pรกsov sa do ฤerstvรฉho betรณnu osadรญ statikom navrhnutรก stykovacia vรฝstuลพ, ktorรก zabezpeฤรญ potrebnรฉ prepojenie zรกkladu so stenou.

Vรฝstuลพ sa odporรบฤa ukladaลฅ v dvoch radoch pri obidvoch povrchoch steny. Polohu vรฝstuลพe je potrebnรฉ vymeraลฅ tak, aby sa nachรกdzala v mieste budรบceho betรณnovรฉho jadra tvaroviek. Pri zarovnanรญ povrchu betรณnu treba dbaลฅ na zachovanie ฤo najvรคฤลกej moลพnej rovnosti.

Tvarovky musia byลฅ previazanรฉ vลพdy o polovicu tvarovky.

Zaloลพenie prvรฉho radu

Prvรฝ rad tvaroviek sa zaloลพรญ do lรดลพka z cementovej malty, ktorou sa vyrovnajรบ prรญpadnรฉ nerovnosti hornej hrany zรกkladovรฉho pรกsu vzniknutรฉ pri hladenรญ betรณnovรฉho zรกkladu. Steny sa zakladajรบ od najvyลกลกieho bodu zรกkladu. Smer a vรฝลกka sa kontrolujรบ pomocou natiahnutej murรกrskej ลกnรบry.

Zvislosลฅ kaลพdej tvarovky sa kontroluje vodovรกhou โ€“ jej poloลพenรญm na zvislรบ stranu, resp. prieฤne na vodorovnรบ ฤasลฅ tvarovky. Zvyลกky malty sa priebeลพne odstraลˆujรบ. Malta sa odstrรกni aj z priestoru budรบceho vรฝplลˆovรฉho betรณnu.

Betรณn musรญ celoploลกne dosadaลฅ na zรกklad, aby sa dosiahla maximรกlna pevnosลฅ v tlaku a v ohybe. ฤŒerstvo odstrรกnenรฉ zvyลกky malty sa mรดลพu opรคtovne pouลพiลฅ na ฤalลกie tvarovky v prvom rade. Poloha tvarovky sa mรดลพe upraviลฅ opatrnรฝm doklepanรญm pomocou gumenรฉho kladiva.

Info o materiรกli: ล tiepkocementovรก protihlukovรก tvarovka s vysokou zvukovou pohltivosลฅou a v spojenรญ so ลพelezobetรณnovรฝm jadrom aj vzduchovou nepriezvuฤnosลฅou urฤenรก na vytvรกranie protihlukovรฝch stien.

Vystuลพenie steny

Stena sa navrhuje ako ลกtandardnรฝ ลพelezobetรณnovรฝ prvok, kde sa ako prierez volรญ plocha vรฝplลˆovรฉho betรณnu. Po uloลพenรญ prvรฉho radu tvaroviek sa do drรกลพky v tvarovke vloลพรญ horizontรกlna betonรกrska vรฝstuลพ. Vodorovnรบ a zvislรบ vรฝstuลพ je potrebnรฉ viazaลฅ viazacรญm drรดtom.

Tรฝm sa stabilizuje poloha vลกetkรฝch vรฝstuลพรญ. Po uloลพenรญ ฤalลกรญch radov sa pred betรณnovanรญm do zvislรฝch dutรญn uloลพรญ zvislรก vรฝstuลพ. Poฤet, profil vรฝstuลพe a vzdialenosลฅ prรบtov zรกvisรญ od statickรฝch poลพiadaviek konkrรฉtnej steny.

Ukladanie ฤalลกรญch radov

Po dokonฤenรญ vystuลพenia prvรฉho radu sa mรดลพe pristรบpiลฅ k ukladaniu druhรฉho radu tvaroviek. Tvarovky sa zaฤรญnajรบ ukladaลฅ od rohu a ukladajรบ sa nasucho. Musia byลฅ previazanรฉ vลพdy o 1/2 tvarovky tak, aby otvory na vyplnenie betรณnom boli presne nad sebou. ฤŽalลกie rady sa ukladajรบ podobne s previazanรญm o 1/2 tvarovky. Po uloลพenรญ sa tvarovka jemne doklepne gumenรฝm kladivom, ฤรญm sa stykovรก ลกkรกra tvaroviek uzavrie.

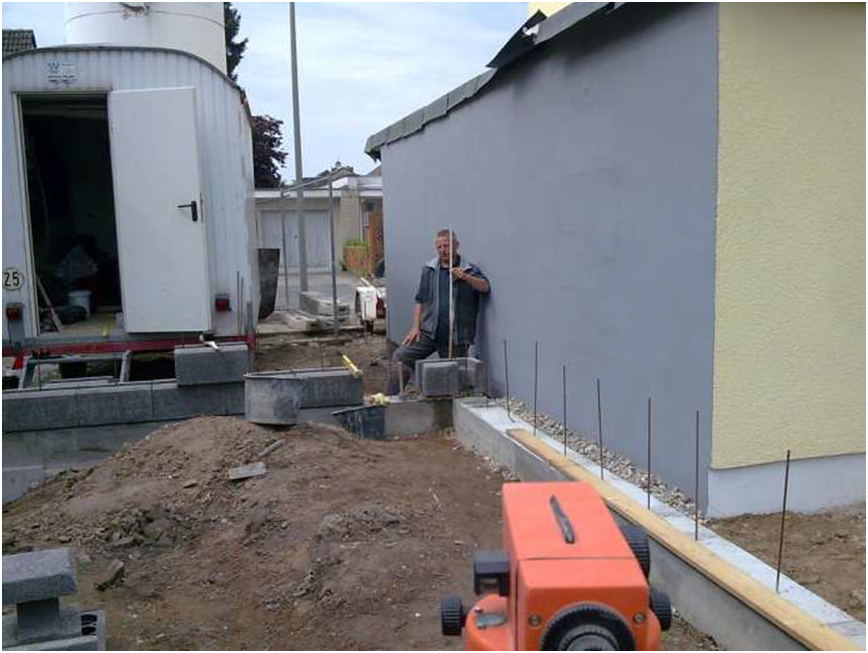

01 | Zรกkladovรฝ pรกs a stykovacia vรฝstuลพ

01 | Zรกkladovรฝ pรกs a stykovacia vรฝstuลพ
01 | Zรกkladovรฝ pรกs a stykovacia vรฝstuลพ | Zdroj: Leier

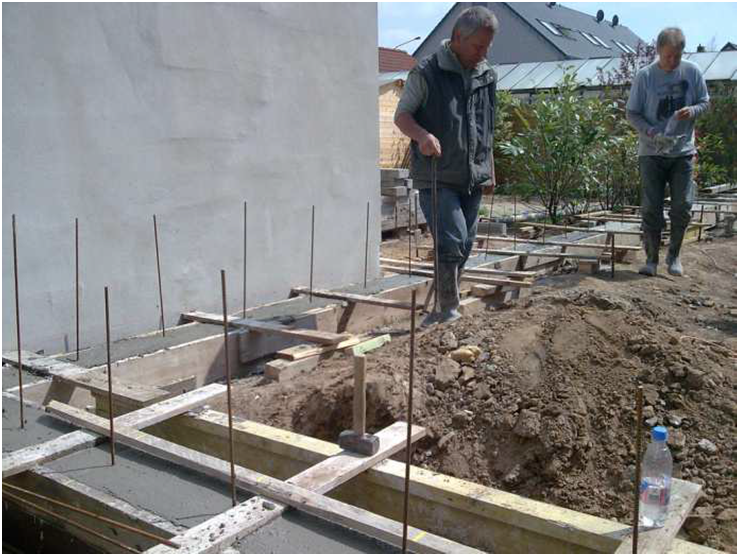

Zรกkladovรฝ pรกs sa zhotovรญ so ลกรญrkou menลกou o 25 mm na kaลพdej strane, ako je ลกรญrka budรบcej steny. Tรฝm sa vytvorรญ presah steny. Do ฤerstvรฉho betรณnu zรกkladovรฉho pรกsu sa osadรญ v dvoch radoch stykovacia vรฝstuลพ. Vรฝstuลพ sa musรญ nachรกdzaลฅ v mieste budรบceho betรณnovรฉho jadra tvaroviek.

02 | Prvรฝ rad tvaroviek

02 | Prvรฝ rad tvaroviek
02 | Prvรฝ rad tvaroviek | Zdroj: Leier

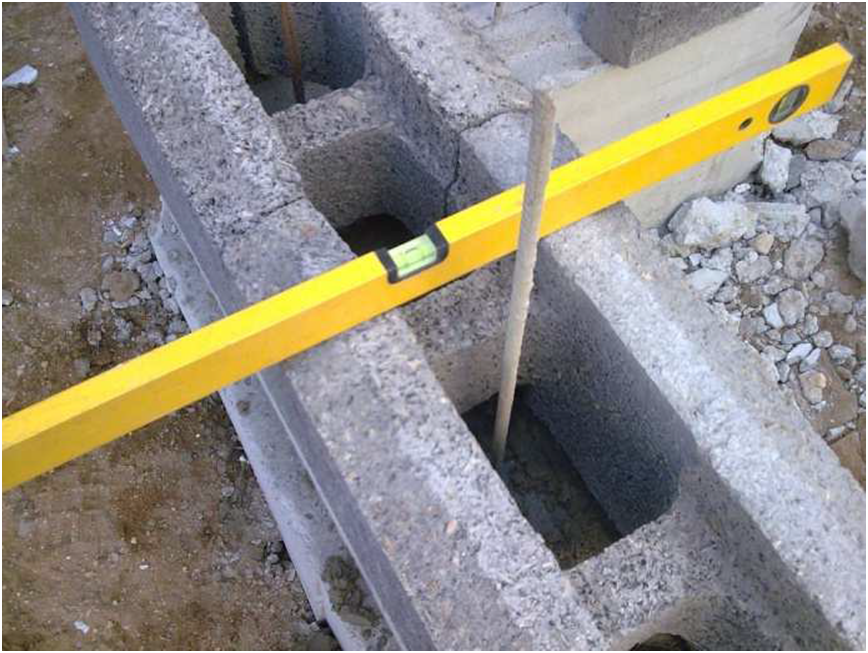

Prvรฝ rad tvaroviek sa zaloลพรญ do lรดลพka z cementovej malty. Malta musรญ byลฅ dostatoฤne
hustรก. Steny sa zakladajรบ od najvyลกลกieho bodu zรกkladu. Pomocou vodovรกhy sa skontroluje zvislosลฅ kaลพdej tvarovky. Vodovรกha sa poloลพรญ na zvislรบ stranu, resp. prieฤne na vodorovnรบ ฤasลฅ tvarovky.

03 | Vรฝลกkovรฉ umiestnenie tvarovky

03 | Vรฝลกkovรฉ umiestnenie tvarovky
03 | Vรฝลกkovรฉ umiestnenie tvarovky | Zdroj: Leier

Pomocou maltovรฉho lรดลพka sa zarovnรก vrch tvaroviek tak, aby boli vรฝลกkovo vo vodorovnej rovine. Smer a vรฝลกka sa kontroluje pomocou natiahnutej murรกrskej ลกnรบry.

04 | Rezanie rohovej tvarovky

04 | Rezanie rohovej tvarovky
04 | Rezanie rohovej tvarovky | Zdroj: Leier

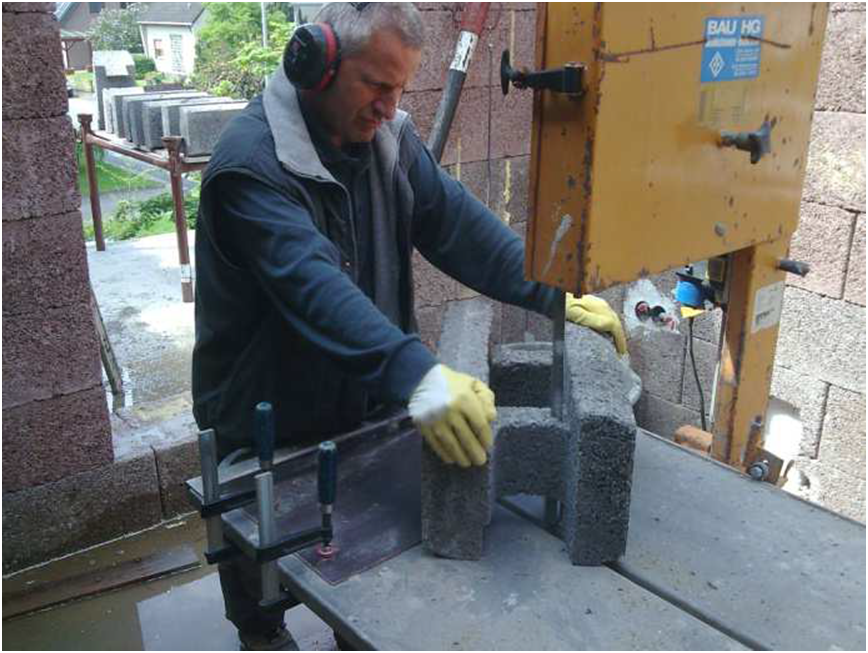

Rozrezanรญm tvarovky pรกsovou pรญlou sa vytvorรญ rohovรก tvarovka. Rezy musia byลฅ rovnรฉ, aby proti sebe idรบce kusy presne dosadali. Tvarovky sa potom zlepia stavebnรฝm lepidlom rezanรฝmi ฤasลฅami k sebe.

05 | Zlepenie tvaroviek

05 | Zlepenie tvaroviek
05 | Zlepenie tvaroviek | Zdroj: Leier

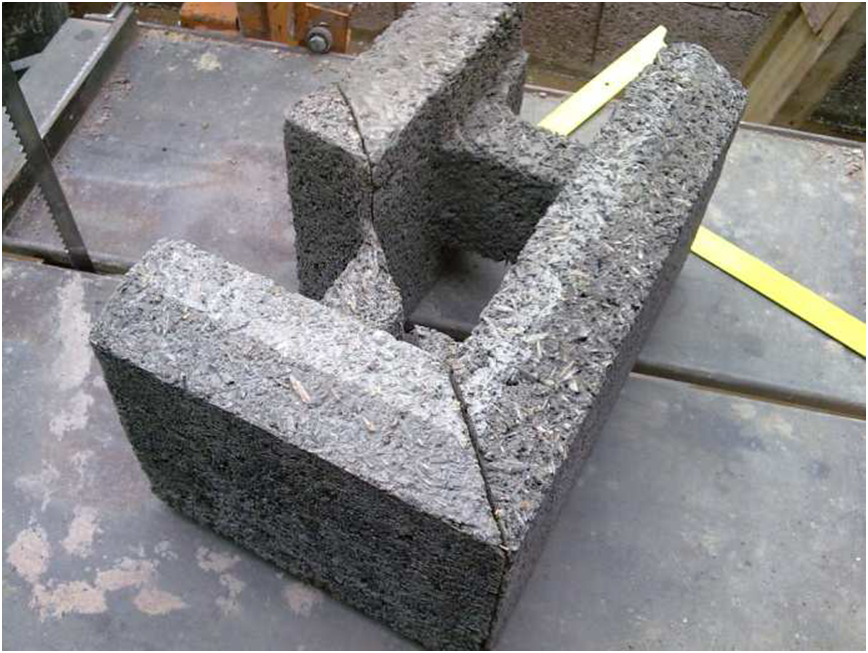

Odrezanรฉ kusy tvaroviek sa potom zlepia stavebnรฝm lepidlom rezanรฝmi plochami k sebe. Takto zlepenรฉ ลกikmรฉ rezy sรบ po vytvrdnutรญ schopnรฉ odolaลฅ tlaku pri betรณnovanรญ.

06 | Previazanie rohu

06 | Previazanie rohu
06 | Previazanie rohu | Zdroj: Leier

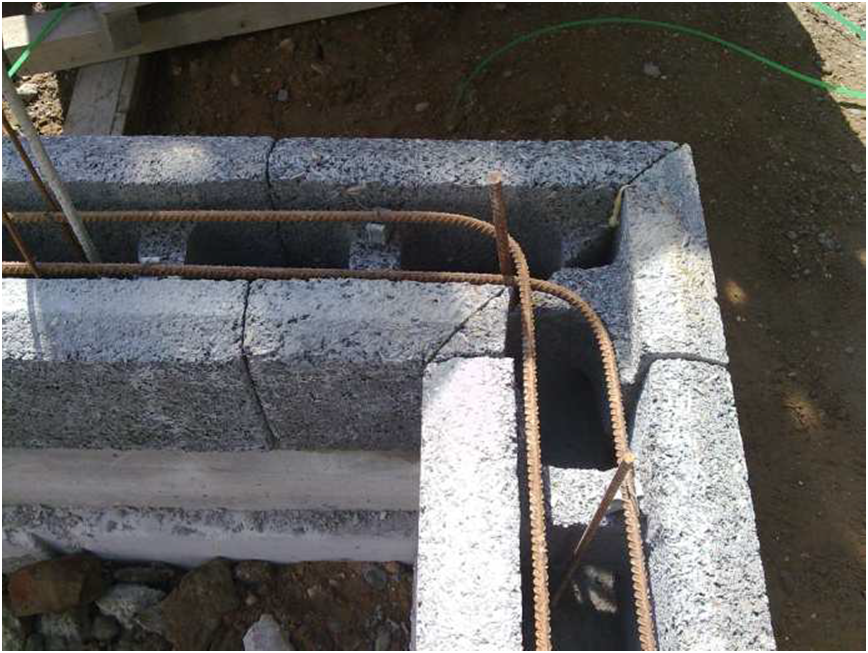

Sprรกvne previazanie rohov sa zabezpeฤรญ uloลพenรญm vรฝstuลพe do krรญลพa, na ktorรบ sa eลกte poloลพรญ vรฝstuลพ do rohu (pri obvode steny). Pouลพije sa vystuลพenie zloลพenรฉ z troch prรบtov s 8 mm a s min. prestykovanรญm 600 mm. Poloha vรฝstuลพe sa zabezpeฤรญ viazacรญm drรดtom.
